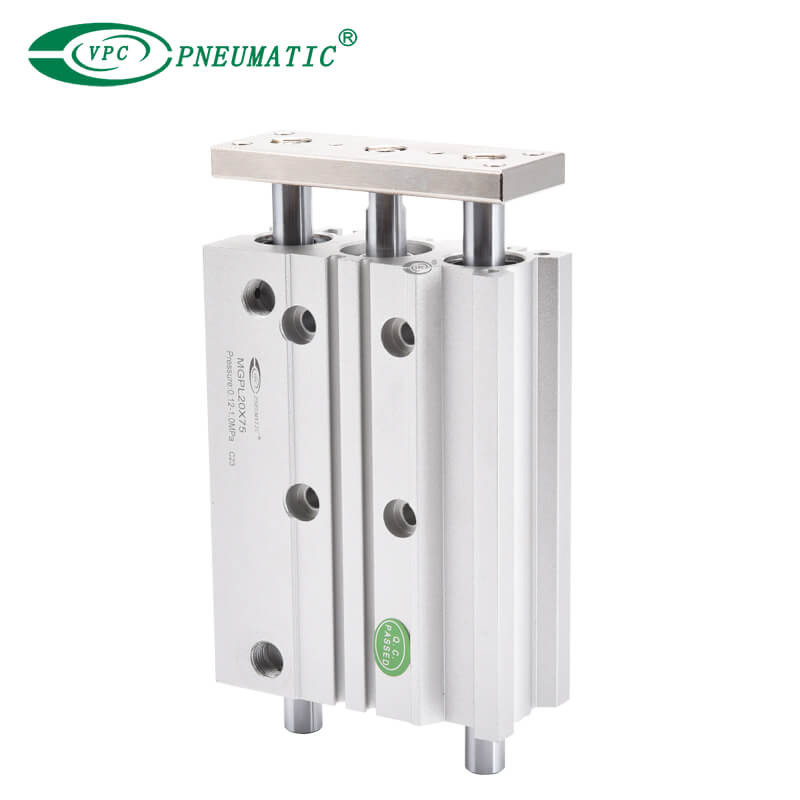

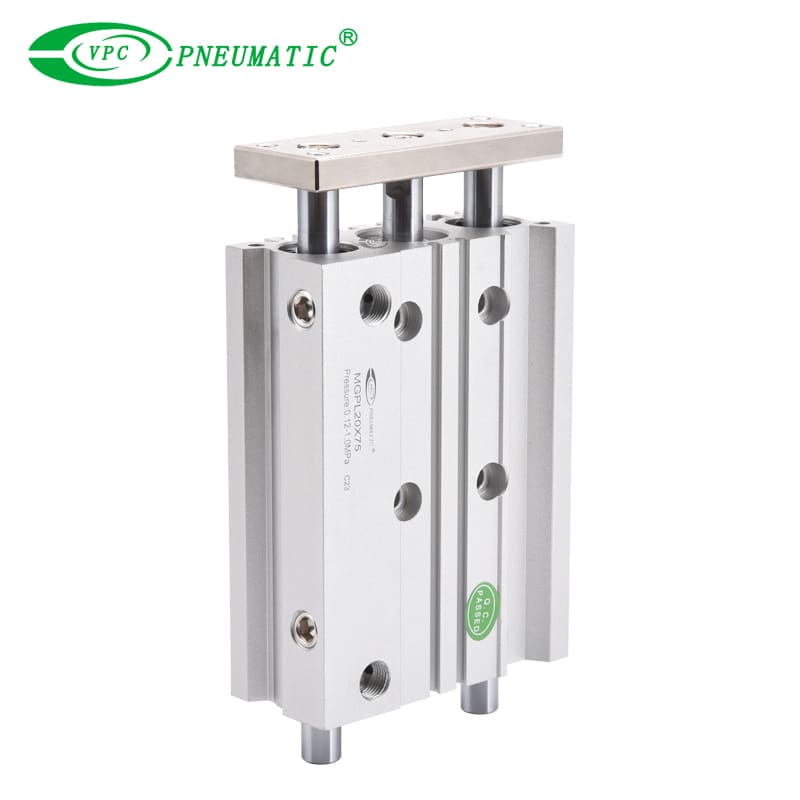

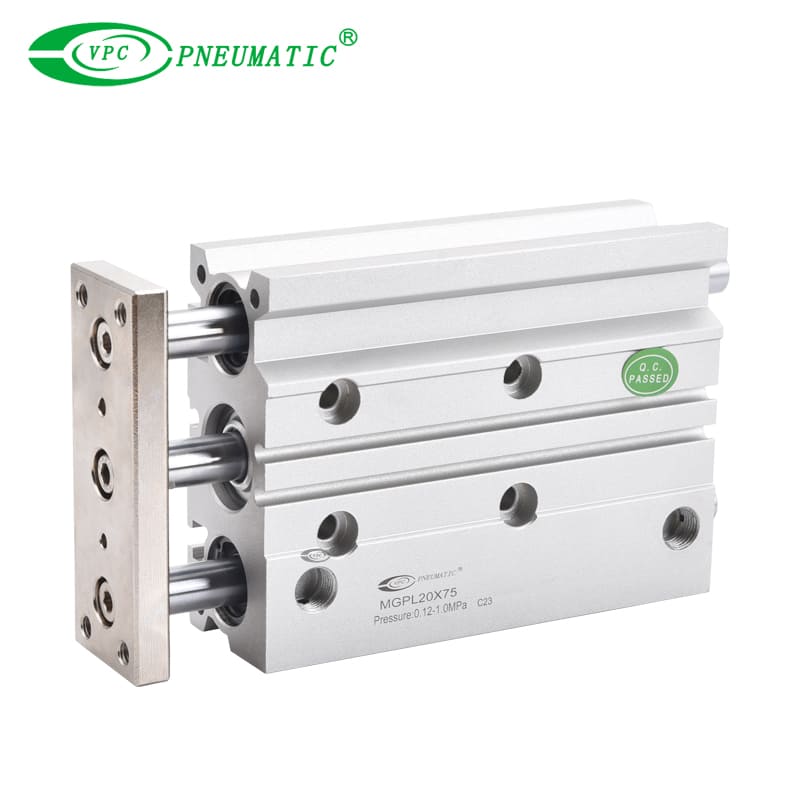

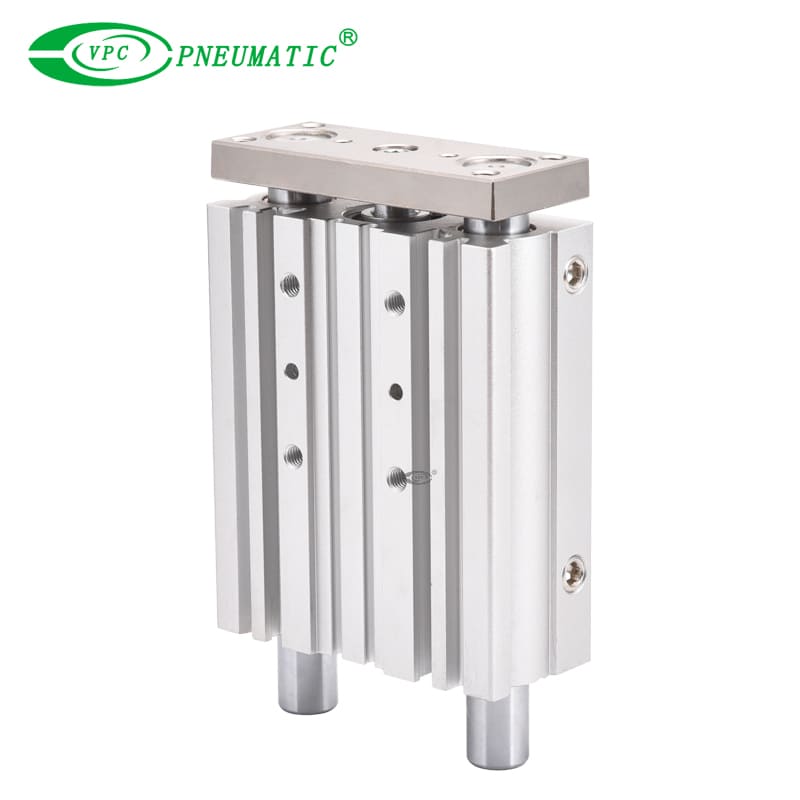

MGPL -Serie Kugelbuchse mit drei stab geführten pneumatischen Zylinder

Anteil an:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • Bohrungsgrößen: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm
  • Nicht rotierende Genauigkeit von +/- 0,01 ° über alle Bohrungen.
  • Einstellbare Schlaganfalloption, Umfangszyklus (XC8)
  • Einstellbare Schlaganfalloption, Retract Cycle (XC9)
  • Gummistopper standardmäßig
  • Autoschalter fähig
  • MGPL50X75

  • VPC Pneumatic

  • 8412310090

Stoff:
Qualitätsgarantie:
Arbeitsdruck:
Schauspieltyp:
Arbeitsmedium:
Verfügbarkeitsstatus:

Produktbeschreibung

 Produktfunktion

Das MGPL ist ein kompakter Körperaktuator, der in interne Führungswellen integriert ist, um die Tragung von der Bewegung des Stangens und der Dichtungen des Aktuators zu isolieren. Die hochpräzise Ballbuchse ermöglicht einen reibungslosen Betrieb, der einen stabilen Reisewiderstand gewährleistet, der zum Schieben und Anheben von Anwendungen geeignet ist.


 Symbol

SMC -geführter Zylinder

Produktspezifikationen

Bohrung (MM)121620253240506380100
ArbeitsmediumSaubere Luft (40 μm Filterung)
SchauspieltypDoppelte Schauspielerei
Beweisdruck1,5 MPA
Max. Arbeitsdruck

1,0mpa

Min. Arbeitsdruck0,12 MPA
0,1 MPa
Arbeitstemperatur-10 bis 60 ℃ (kein Einfrieren)
Geschwindigkeitsbereich  ​50 bis 500 mm/s50 bis 400 mm/s
Kissentyp  ​Gummi -Stoßfänger an beiden Enden
SchmierungNicht erforderlich (Nicht-Lösch)
Toleranz  des  Schlaganfalls

+1,5 mm

    0 mm

Nicht rotierende AkkuacyGleitlager± 0,08 °
± 0,07 °± 0,06 °± 0,05 °± 0,08 °
Ballbusse± 0,01 °± 0,09 °± 0,08 °± 0,06 °± 0,05 °
PortgrößeM5x0.8G1/8G1/4G3/8



Hauptabmessungen

■  Hauptabmessungen  φ12     bis  φ25  mgpm,  mgPL  ,  mgpa

geführter pneumatischer Zylinder

MGPM SMC

*1)  Siehe  Abschnitt  EE  -Details  für  die  Form  von  φ12  nach  φ25  mit  einem  Schlaganfall  von  50  oder  weniger.
*  2  )  Die  Verwendung  eines  Schlitzes  (  Breite  xa  ,  Länge  xb  ,  Tiefe  3  )  ermöglicht  eine  entspannte  Pin  -Pitch  ​  ​,  ​  ​    ​  ​  ​  ​

Beeinflussung  der Befestigungsgenauigkeit  .
*3)  Für  die Bohrungsgröße  φ12  und  φ16  ist  nur  M5  × 0,8  Port  verfügbar.
*4)  Für  die Bohrungsgröße  φ20  oder  mehr  ist  die  Auswahl  von  RC,  NPT,  G  -Port  verfügbar.



■  Hauptabmessungen  φ32 bis     φ63 mgpm,  mgpl  ,  mgpa

Kompaktführer Zylinder

Parker geführter Zylinder

*  1  )  Die  Verwendung  eines  Schlitzes  (  Breite  xa  ,  Länge  xb  ,  Tiefe  xc  )  ermöglicht  eine  entspannte  Pin  -Pitch  ​  ​,  ​  ​  ​  ​  ​  ​

Beeinflussung  der Befestigungsgenauigkeit  .

 *2)  Auswahl  von  RC,  NPT,  G  -Port  ist  verfügbar.



■  Hauptabmessungen φ80  ,     φ100 mgpm,  mgpl,  mgpa

geführter kompakter pneumatischer Zylinder

mgpm Zylinder

*1)  Die  Verwendung  eines  Schlitzes  (Breite  x6  ,  Länge  7  ,  Tiefe  5  )  ermöglicht  eine  entspannte  Pin  -Pitch  -Toleranz  mit  dem  Stiftloch  (φ6 h9 ,  Tiefe  10  )  als  Referenz  ohne

Beeinflussung  der Befestigungsgenauigkeit  .

*2)  Auswahl  von  RC,  NPT,  G  -Port  ist  verfügbar.
