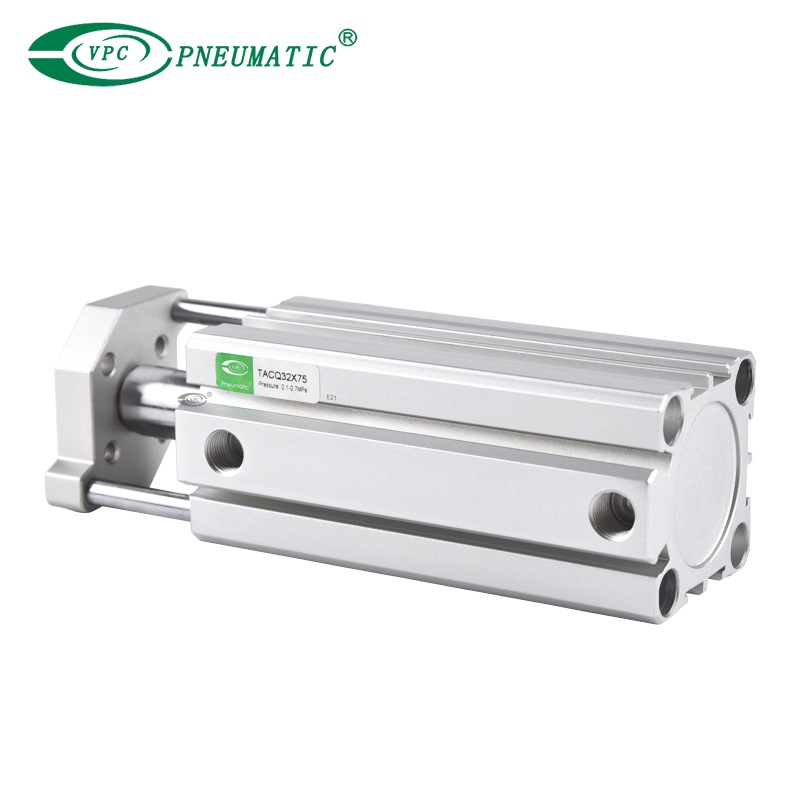

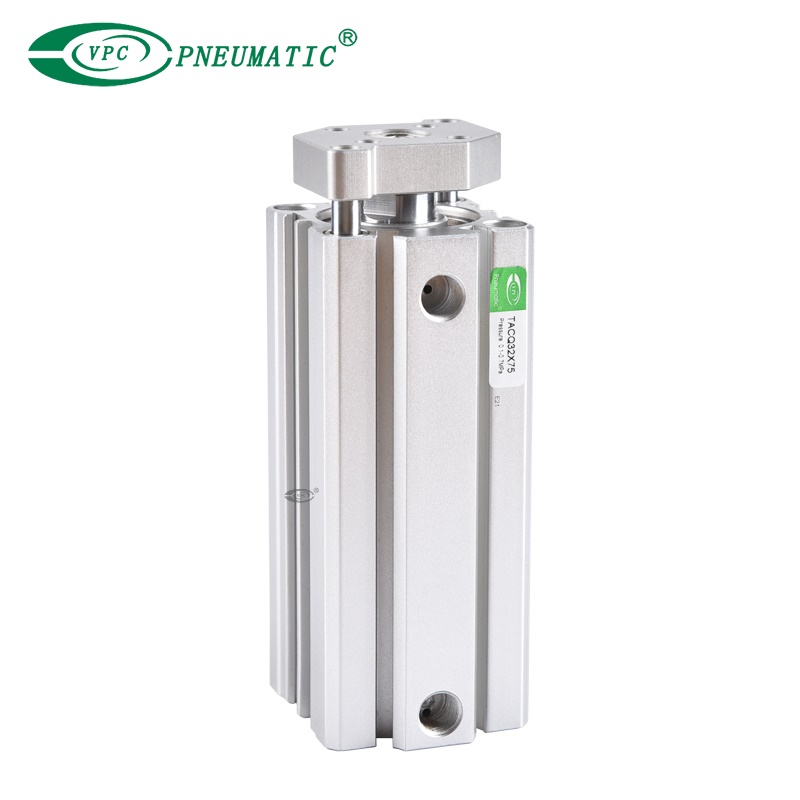

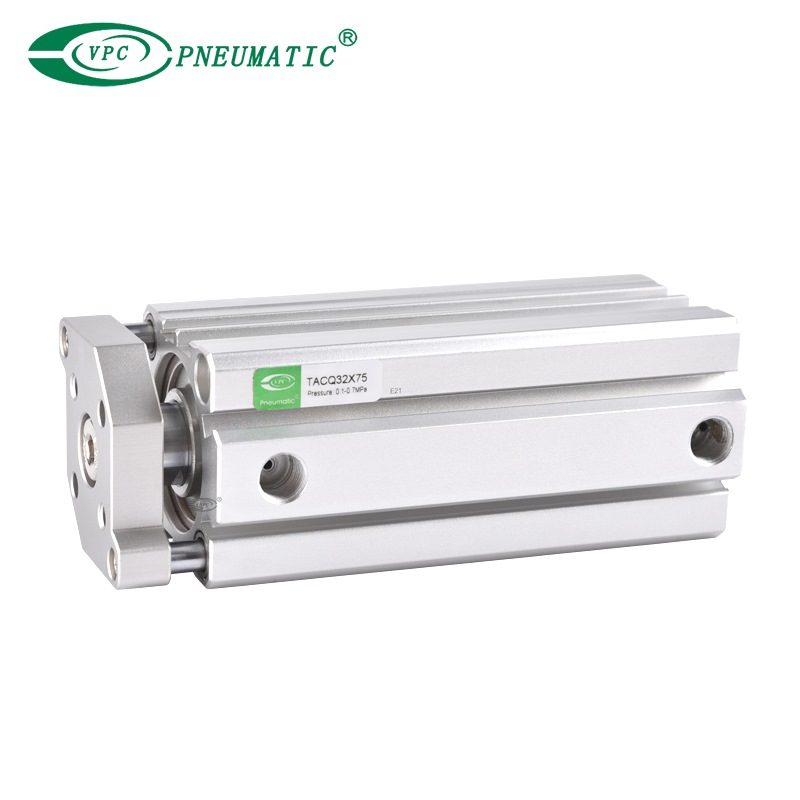

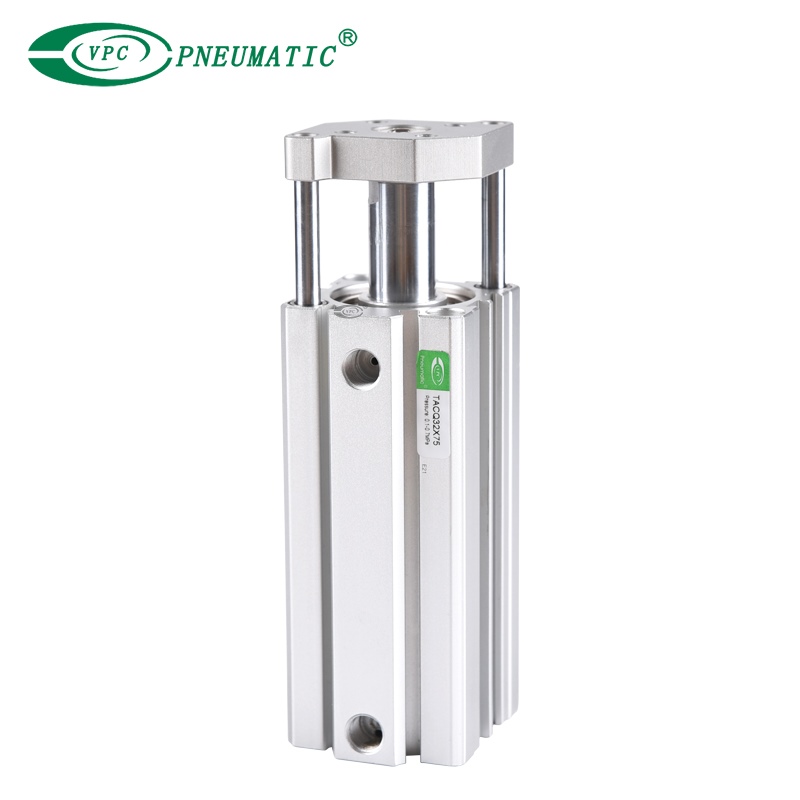

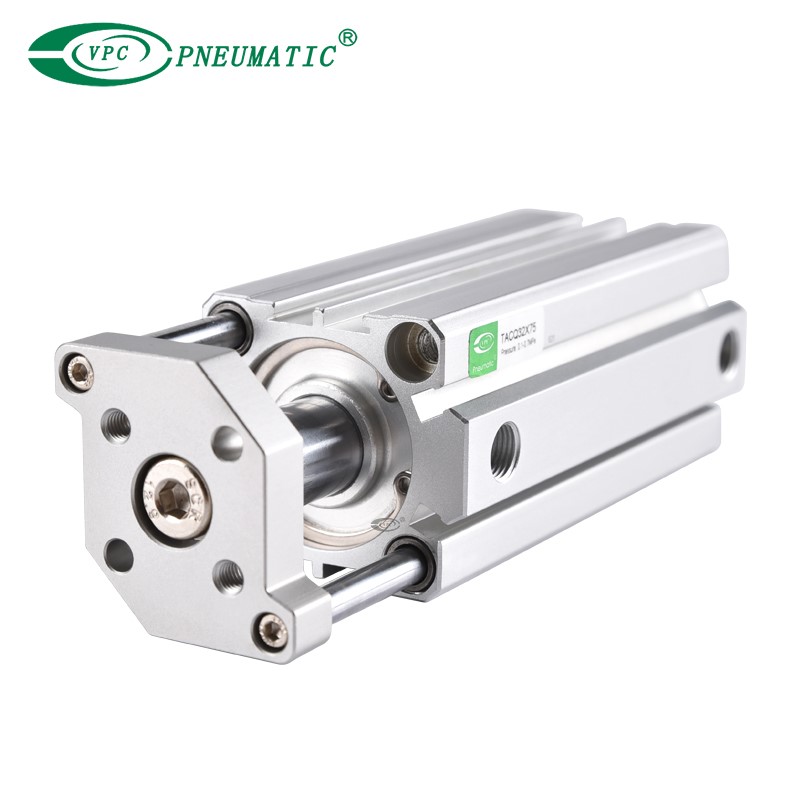

Kompakter geführter Luftzylinder der TACQ-Serie

Anteil an:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
TACQ-Kompaktzylinder entsprechen den JIS-Standards und verwenden einen C-Clip zur Verbindung des Zylinderkörpers mit der hinteren oder vorderen Abdeckung sowie eine genietete Struktur zur Verbindung von Kolben und Kolbenstange, wodurch sie kompakt und zuverlässig sind.

  • TACQ

  • VPC Pneumatic

Bohrungsgröße:
Streicheln:
Gewindetyp:
Verfügbarkeitsstatus:

Produktbeschreibung

 Produktmerkmal

1.  JIS  Standard  Ist  umgesetzt  Und  mit  Führer.

2.  C  Clip  Ist  angenommen  Zu  verbinden  Die  Zylinder  Körper  Und  zurück  Abdeckung  oder  Front  Abdeckung  Zu  machen  Es  kompakt  Und  zuverlässig.

3.  Der  Siegel  von  Kolben  adoptiert  heterogen  zweiseitig  Siegel  Struktur.  Es  hat  kompakt  Dimension  Und  Die  Funktion von  fett  Reservierung.

4.  Kompakt  Struktur  dürfen  effektiv  speichern  Installation  Raum.

5.  Dort  Sind  magnetic  schalten  Slots  um  Die  Zylinder  Körper,  welche  Ist  komfortabel  Zu  installieren  einleitend  schalten.

6.  Doppelt  Stange  nicht rotierend  Struktur  ermöglicht  Zu  tragen  groß  Arbeiten  laden  Und  seitlich  laden.

Produktspezifikationen

Bohrungsgröße (mm)121620253240506380100
SchauspieltypDoppelt wirkend
ArbeitsmediumLuft
Arbeitsdruck0,1 bis 1,0 MPa
Prüfdruck1,5 MPa
Arbeitstemperatur﹣20 bis 80 ℃
Geschwindigkeitsbereich30 bis 500 mm/s
Schlaganfalltoleranz

+1,0

0

KissentypStoßstange
PortgrößeM5x0,81/8'1/4'3/8'
Nichtdrehtoleranz±0,2°±0,1°

※  Detaillierte Zeichnungen und Parameter der Zylinder der TACQ-Serie können bei VPC angefordert werden.
