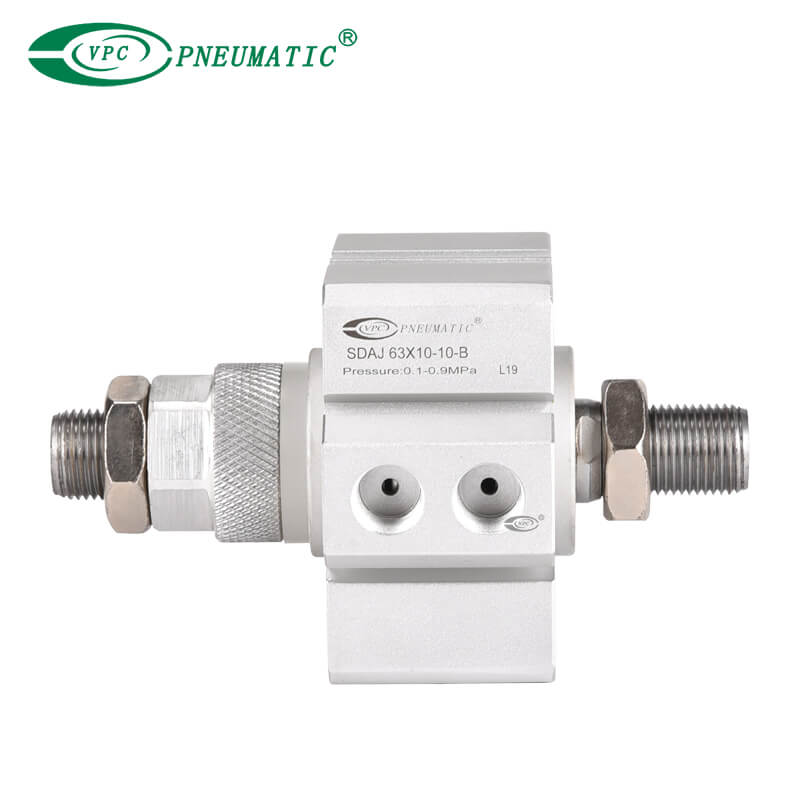

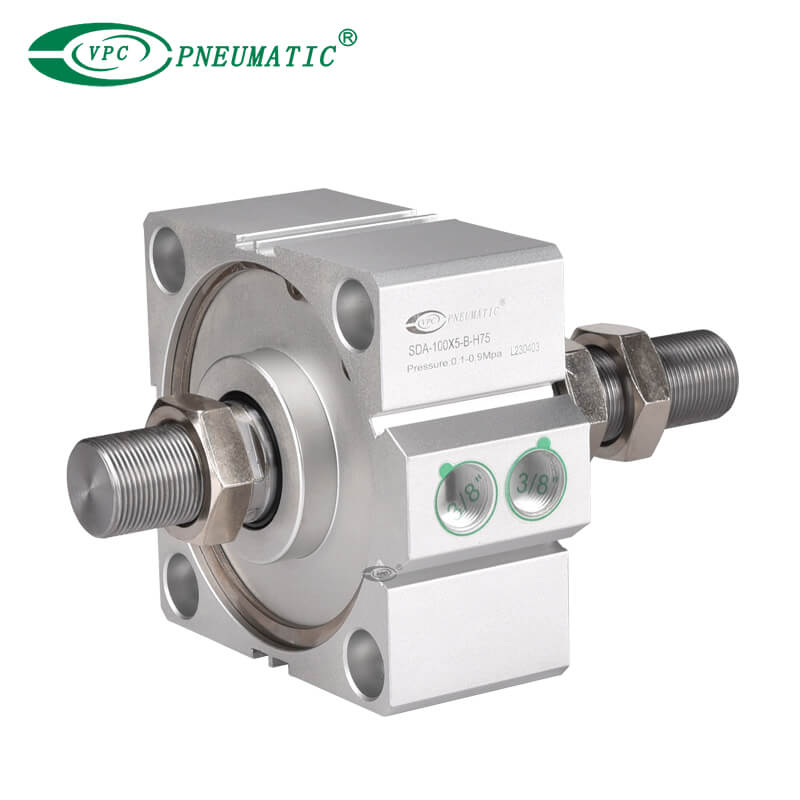

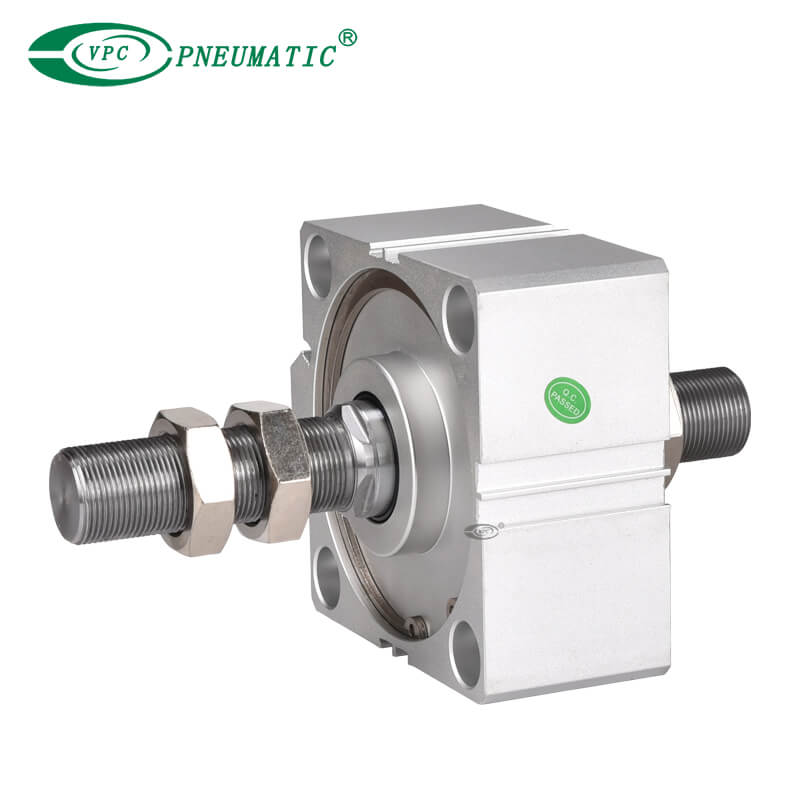

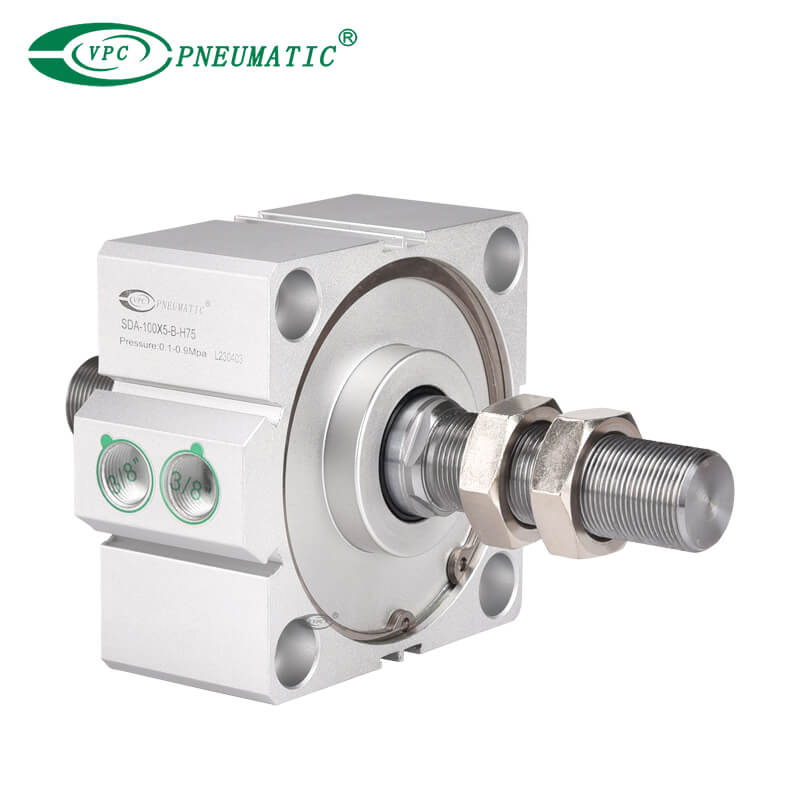

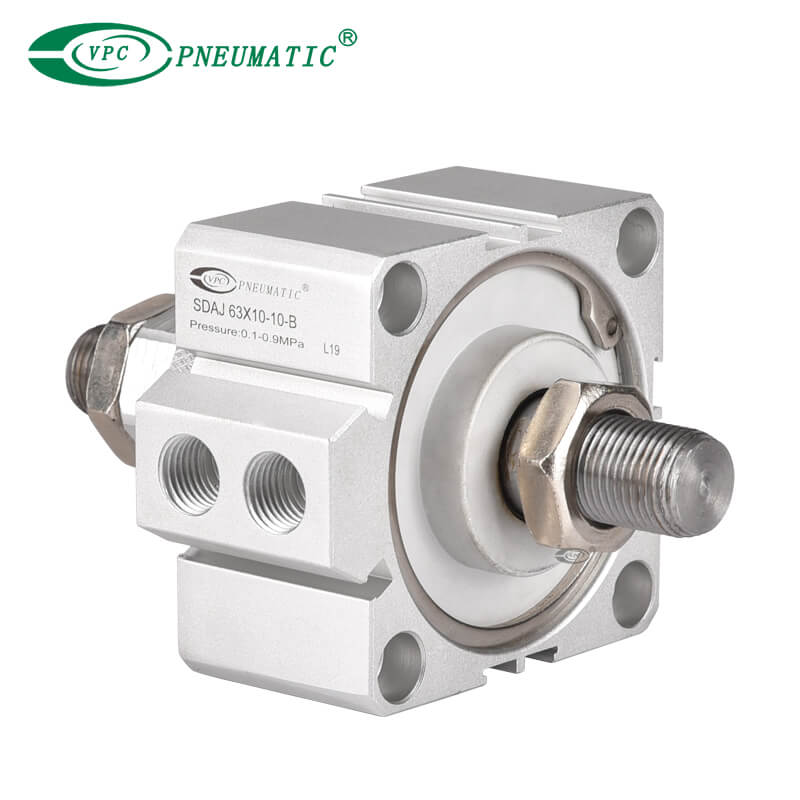

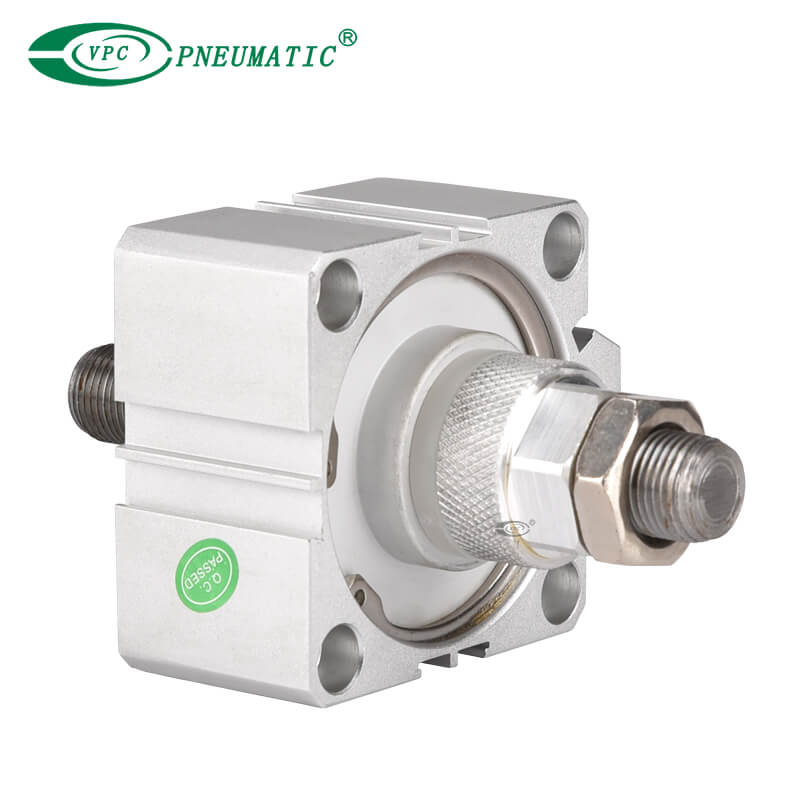

Kompakter Pneumatikzylinder der SDAJ-Serie mit einstellbarem Hub

1. Das Design des SDA-Kompaktzylinders zeichnet sich durch eine leichte, kompakte Struktur aus und eignet sich daher ideal für die Integration in enge Räume ohne Leistungseinbußen.
2. Der doppelt wirkende Mechanismus stellt sicher, dass der Zylinder sowohl bei Ausfahr- als auch bei Einfahrbewegungen Kraft ausüben kann, was Vielseitigkeit in verschiedenen mechanischen Konfigurationen bietet.
3. Die Doppelwellenverstellbarkeit des kleinen SDAJ-Luftzylinders wird durch eine ausgeklügelte Anordnung von Einstellschrauben oder -knöpfen erreicht, die es dem Benutzer ermöglichen, die Ausrichtung des Zylinders entlang zweier separater Achsen präzise zu steuern.

Modell:
SDAJ
Produktmarke:
VPC Pneumatic

Streicheln:	12 mm bis 1000+ mm
Schauspieltyp:	Doppelt wirkend Einfach wirkend
Einstellbarer Hub :	10 mm bis 100 mm
Faden:	Innengewinde Außengewinde Kein Thread
Geschwindigkeitsbereich:	30 bis 500 mm/s 100 bis 500 mm/s
Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Produktbeschreibung

■ Produkteigenschaft

1. SDA-Kompaktzylinder sind in Übereinstimmung mit den ISO 21287- und JIS-Standards erhältlich.

2. Dichtungen und Dichtungen im Zylinder bestehen normalerweise aus haltbaren Materialien wie Polyurethan oder Nitrilkautschuk.Die Dichtung des Kolbens nimmt eine heterogene Zwei-Wege-Dichtungsstruktur an.Es ist dicht verschlossen und verfügt über eine Ölreservierungsfunktion.

3. Das dünne Zylinderdesign macht es zu einer ausgezeichneten Wahl für Anwendungen mit begrenztem Platzangebot.

4. Um den Zylinderkörper herum befinden sich magnetische Schalterschlitze, die für die Installation von Sensorschaltern praktisch sind.

5. Kundenspezifische Hub-, Dichtungs-, Bohrungs-, Zylinderzubehör- und Reparatursätze sind erhältlich.

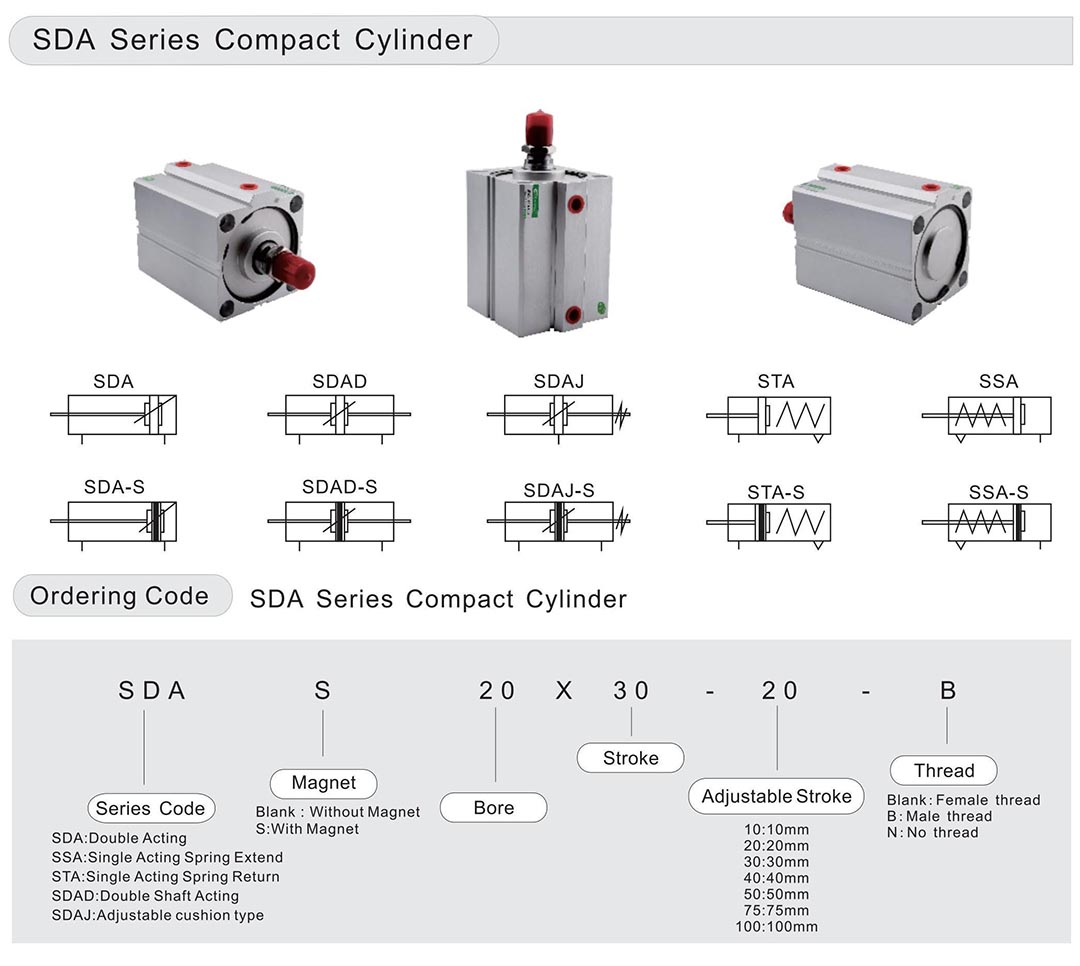

■ Symbol

kleiner Pneumatikzylinder

Produktspezifikationen

Bohrung (mm)		12	16	20	25	32	40	50	63	80	100
Schauspieltyp		Doppelt wirkend
		Einfachwirkende Federausfahrung, einfachwirkende Federrückführung								—
Arbeitsmedium		Saubere Luft (40 μm Filterung)
Druckbereich	Doppelt wirkend	0,1 bis 0,9 MPa
	Einfach wirkend	0,2 bis 0,9 MPa								—
Garantierter Druck		1,5 MPa (213 Psi)
Arbeitstemperatur		-5 bis 70 ℃
Geschwindigkeitsbereich	Doppelt wirkend	30 bis 500 mm/s						30 bis 350 mm/s		30 bis 250 mm/s
	Einfach wirkend	100 bis 500 mm/s						—
Kissentyp		Festes Kissen
Anschlussgröße		M5X0,8				G1/8		G1/4		G3/8
