Produktbeschreibung

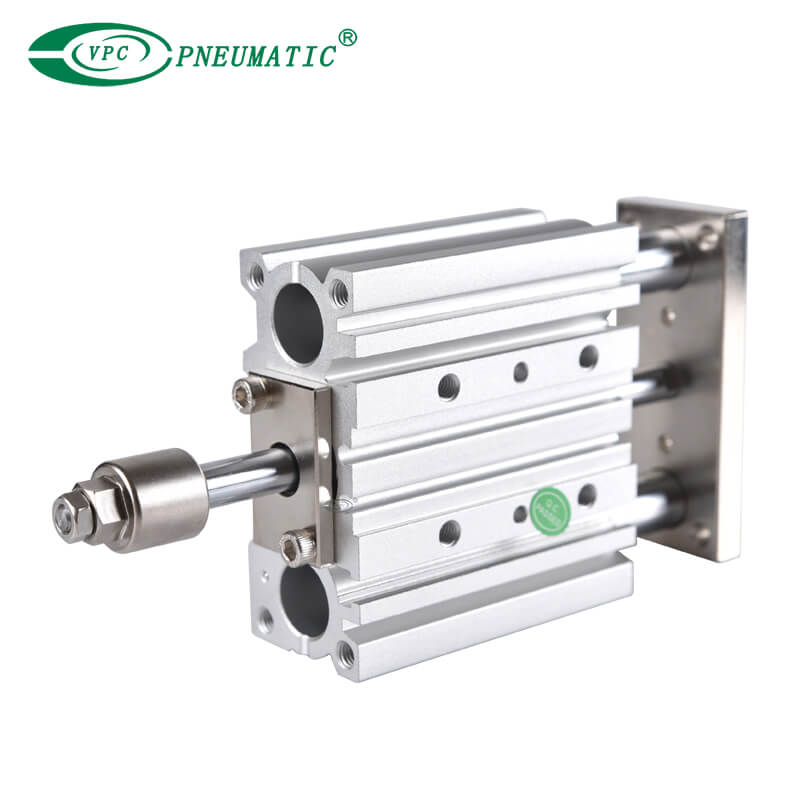

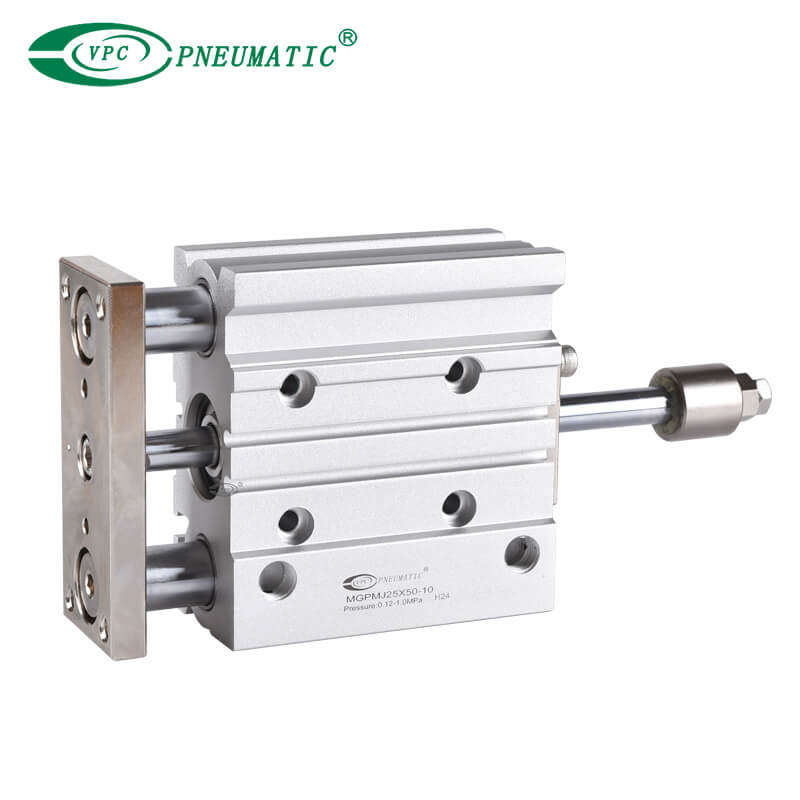

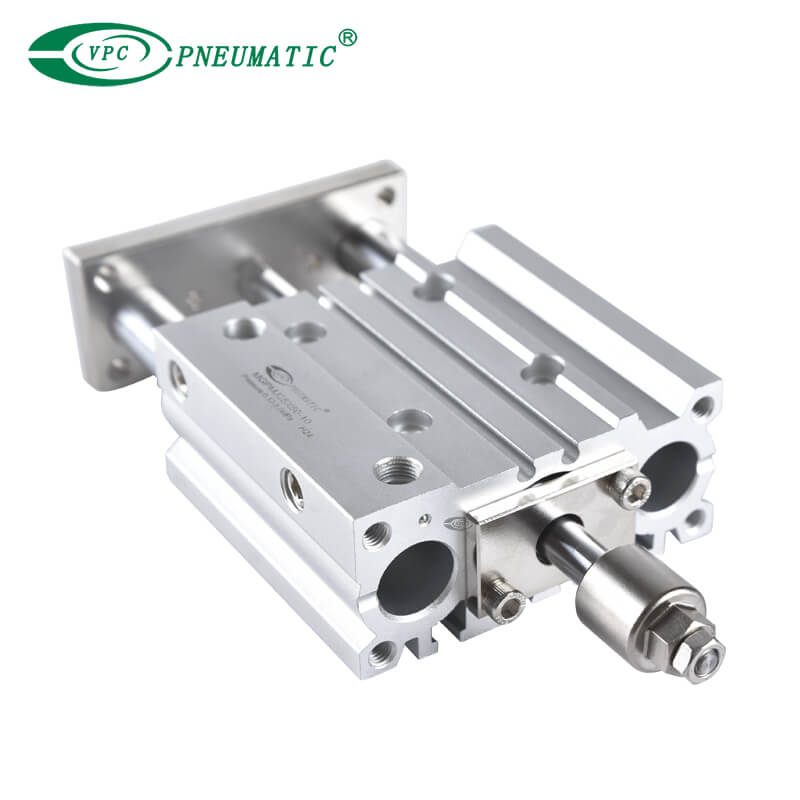

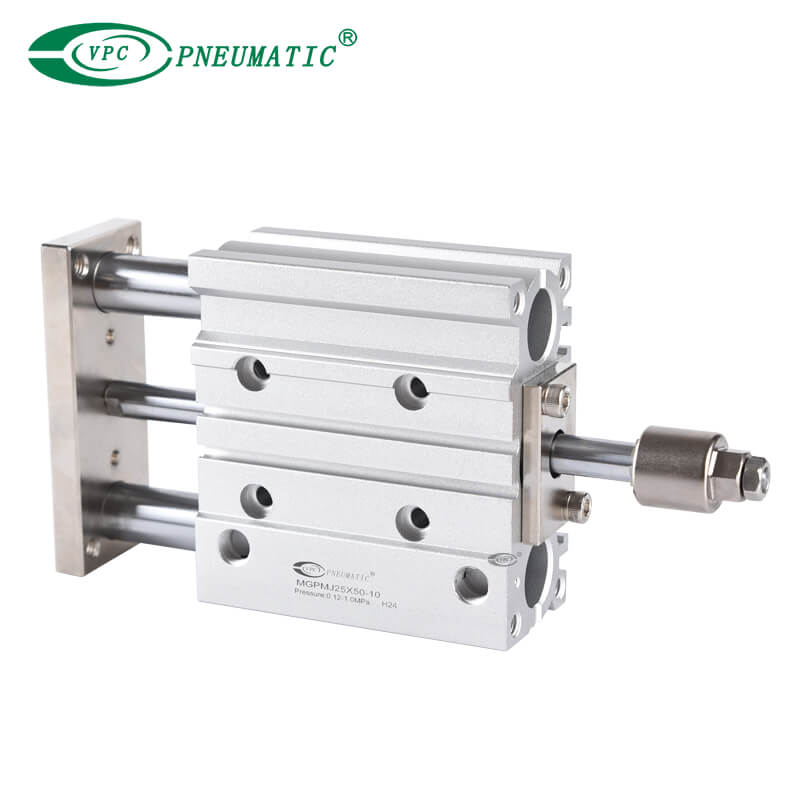

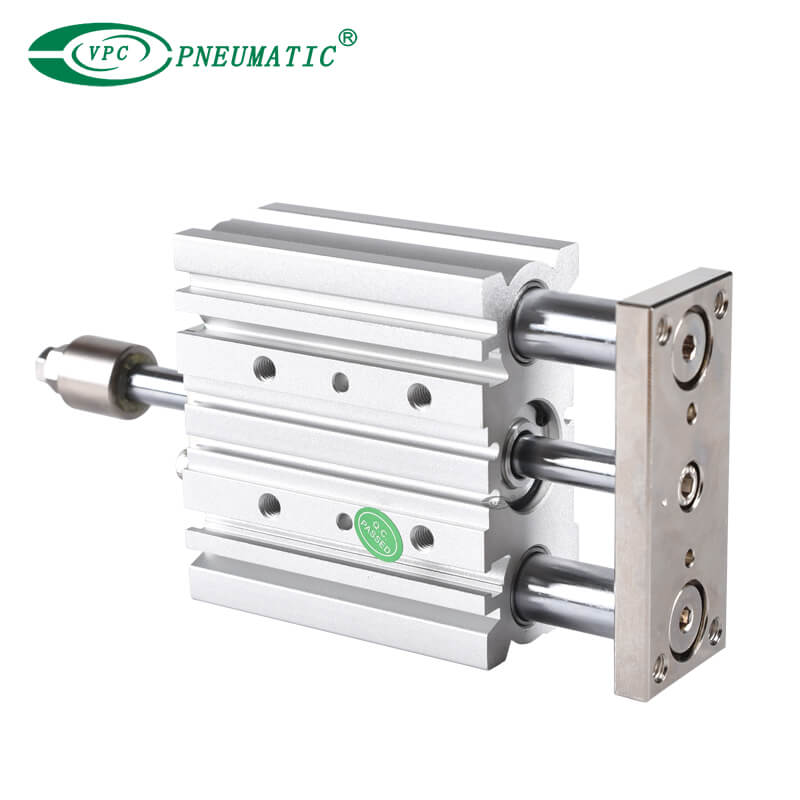

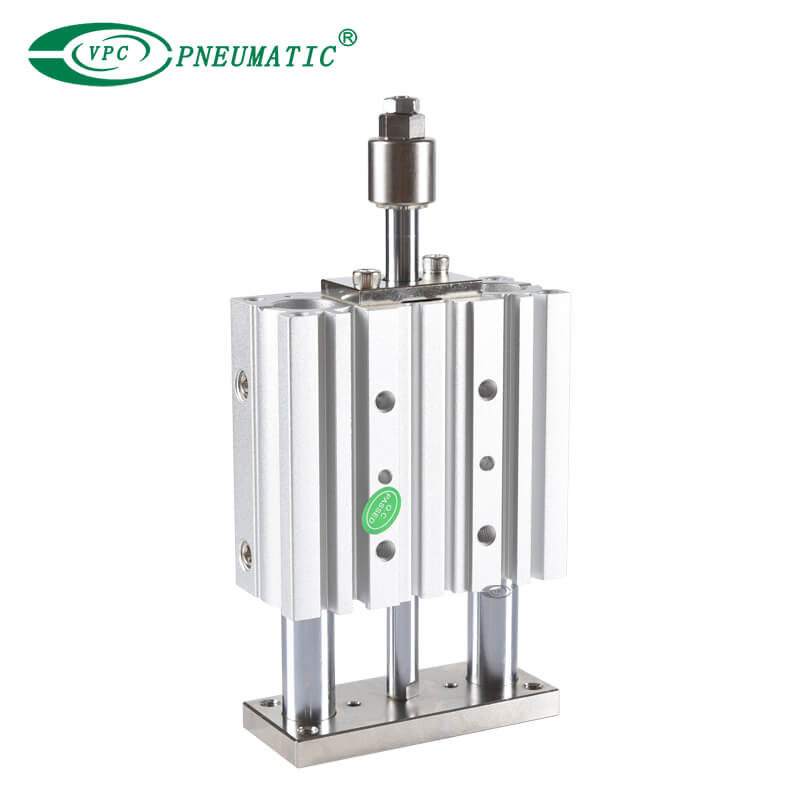

Der kompakte Führungszylinder MGP ist für Anwendungen mit hoher Seitenlast konzipiert, wie sie bei der Materialhandhabung, beim Heben und Anhalten vorkommen. Der Zylinder verfügt über ein ultrakompaktes Design, indem der Zylinderkörper als Teil des Führungskörpers integriert ist. Mit zunehmender Hublänge vergrößert sich auch die Lagerlänge und damit die Belastbarkeit des Zylinders.
Produktspezifikationen
| Bohrung (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| Arbeitsmedium | Saubere Luft (40 μm Filterung) | ||||||||||
| Schauspieltyp | Doppelt wirkend | ||||||||||
| Prüfdruck | 1,5 MPa | ||||||||||
| Max. Arbeitsdruck | 1,0 MPa | ||||||||||
| Min. Arbeitsdruck | 0,12 MPa | 0,1 MPa | |||||||||
| Arbeitstemperatur | -10 bis 60℃ (kein Gefrieren) | ||||||||||
| Geschwindigkeit Reichweite | 50 bis 500 mm/s | 50 bis 400 mm/s | |||||||||
| Kissen Typ | Gummipuffer an beiden Enden | ||||||||||
| Schmierung | Nicht erforderlich (ohne Schmiermittel) | ||||||||||
| Toleranz von Schlaganfall | +1,5mm 0 mm | ||||||||||
| Verdrehsichere Genauigkeit | Gleitlager | ±0,08° | ±0,07° | ±0,06° | ±0,05° | ±0,08° | |||||
| Kugelbuchsenlager | ±0,01° | ±0,09° | ±0,08° | ±0,06° | ±0,05° | ||||||
| Portgröße | M5X0,8 | G1/8 | G1/4 | G3/8 | |||||||
Hauptabmessungen
*1) Verweisen Zu Abschnitt EE Details für Die Form von Φ12 Zu Φ25 mit Schlaganfall von 50 oder weniger.
*2) Der verwenden von a Slot (Breite XA, Länge XB, Tiefe 3) erlaubt für a entspannt Stift Tonhöhe Toleranz, mit Die Stift Loch (ΦXAH9, Tiefe 6) als Die Referenz, ohne
beeinflussend Montage Genauigkeit.
*3) Für langweilig Größe Φ12 Und Φ16, nur M5×0,8 Hafen Ist verfügbar.
*4) Für langweilig Größe Φ20 oder mehr, Auswahl von Rc, NVV, G Hafen Ist verfügbar.
*1) Der verwenden von a Slot (Breite XA, Länge XB, Tiefe XC) erlaubt für a entspannt Stift Tonhöhe Toleranz, mit Die Stift Loch (ΦXAH9, Tiefe XL) als Die Referenz, ohne
beeinflussend Montage Genauigkeit.
*2) Auswahl von Rc, NVV, G Hafen Ist verfügbar.
*1) Der verwenden von a Slot (Breite X6, Länge 7, Tiefe 5) erlaubt für a entspannt Stift Tonhöhe Toleranz, mit Die Stift Loch (Φ6H9, Tiefe 10) als Die Referenz, ohne
beeinflussend Montage Genauigkeit.
*2) Auswahl von Rc, NVV, G Hafen Ist verfügbar.
