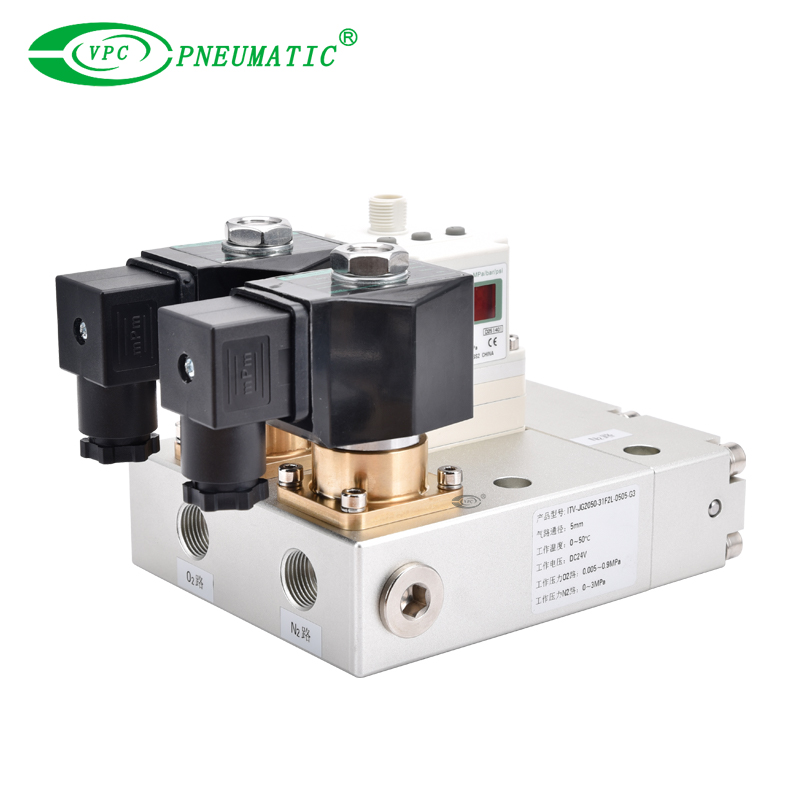

Integriertes ITV-JG Electro-Pneumatik-Reglermodul für Laserschneidmaschinen

Integriertes ITV-JG Electro-Pneumatik-Reglermodul für Laserschneidmaschinen

Das ITV-JG-Laserschneidemodul ist eine kompakte Gasregeleinheit, die einen ITV-Elektropneumatikregler und ein Hochgeschwindigkeitsmagnetventil kombiniert. Es wurde für CNC -Laserschneidsysteme entwickelt und bietet eine präzise Druckregulierung und schnelle Gasumschaltung. Das All-in-One-Design verkürzt die Installationszeit, minimiert die Leckage und sorgt für einen stabilen Betrieb mit hoher Effizienz. Ideal für Laserschneid- und Blechanwendungen, vereinfacht die Systemintegration und verbessert die Schnittleistung.

Modell:
ITV-JG
Produktmarke:
VPC Pneumatic

Arbeitsmedium:	Stickstoff, Sauerstoff
Anschlussgröße:	G3/8, G1/4
Arbeitsdruck:	N2-Linie: 0 MPa bis 3 MPa O2-Linie: 0,005 MPa bis 0,9 MPa
Arbeitstemperatur:	0 bis 50 ℃
Zertifizierung:	CE/RoHS/ISO 9001/EAC/UL/EMV
Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Produktbeschreibung

■ Produktfunktion

Integriertes Gassteuerungsdesign
Kombiniert einen elektropneumatischen ITV-Regler und ein Hochgeschwindigkeits-Magnetventil in einem kompakten Modul für eine vereinfachte Gassteuerung.
Präzise Druckregelung
Bietet eine genaue und stabile Gasdruckregelung zur Unterstützung einer gleichbleibenden Laserschneidqualität.
Schnelle Gasumschaltung
Die schnelle Ventilreaktion ermöglicht ein schnelles Umschalten der Hilfsgase während verschiedener Schneidprozesse.
Kompakt und platzsparend.
Die integrierte Konstruktion reduziert die Verrohrung und den Installationsraum und eignet sich daher für kompakte CNC-Laserschneidsysteme.
Reduziertes Leckagerisiko
Weniger externe Verbindungen tragen dazu bei, potenzielle Leckagestellen zu minimieren und die Systemzuverlässigkeit zu verbessern.
Einfache Systemintegration
Vereinfachte Verkabelung und Verrohrung tragen dazu bei, die Installationszeit zu verkürzen und die Integration in Laserschneidanlagen effizienter zu gestalten.
Stabiler Betrieb beim Laserschneiden.
Entwickelt für anspruchsvolle Laserschneidanwendungen, die eine zuverlässige Druckregelung und schnelle Gasreaktion erfordern.

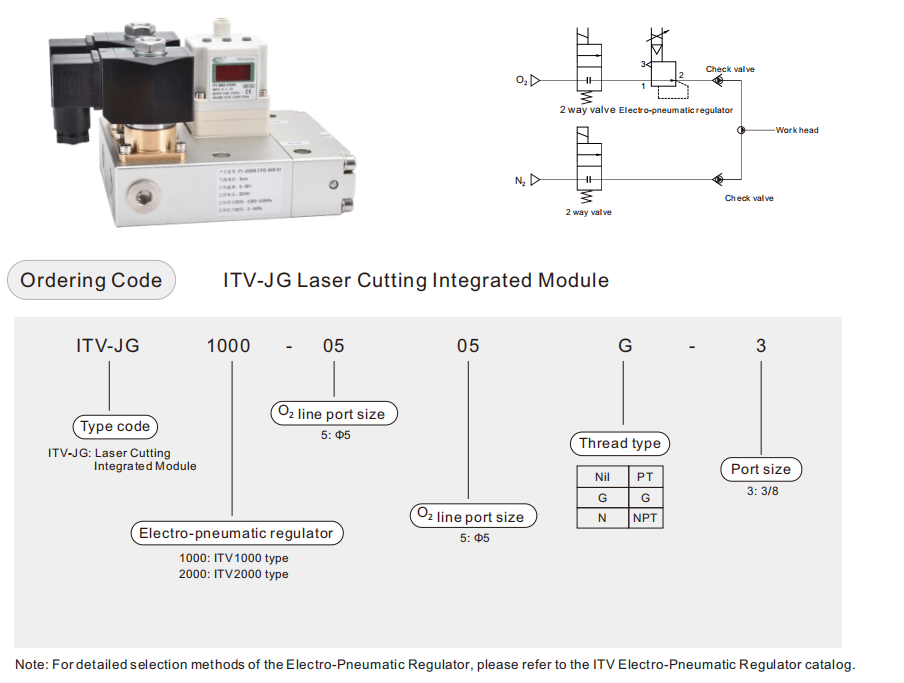

■ Symbol

ITV ep-Reglersymbol

Produktspezifikationen

■ Integriertes Modul

Modell	Spezifikationen
Anschlussgröße	Einlass/Auslass: 3/8 Auslassanschluss: 1/4
Betriebsmedium	AN₂₂
Arbeitsdruck	N ₂ -Zeile: 0 MPa bis 3 MPa O- ₂ Linie: 0,005 MPa bis 0,9 MPa
Arbeitstemperatur	0 bis 50 ℃ (kein Einfrieren)
Schlauch OD	Φ5 mm
Gehäuse	IP65

■ Zweiwegeventil

Modell	Spezifikationen
Versorgungsspannung	DC 24V±10 %
Leistung	18W
Verbindungsmethode	Terminaltyp
Arbeitstemperatur	0 bis 50 ℃ (kein Einfrieren)
Schauspieltyp	2-Port, 2-Position, normalerweise geschlossen (NC)

■ Ventil überprüfen

Modell	Spezifikationen
Material	Messing
Druckdruck	<0,01 MPa

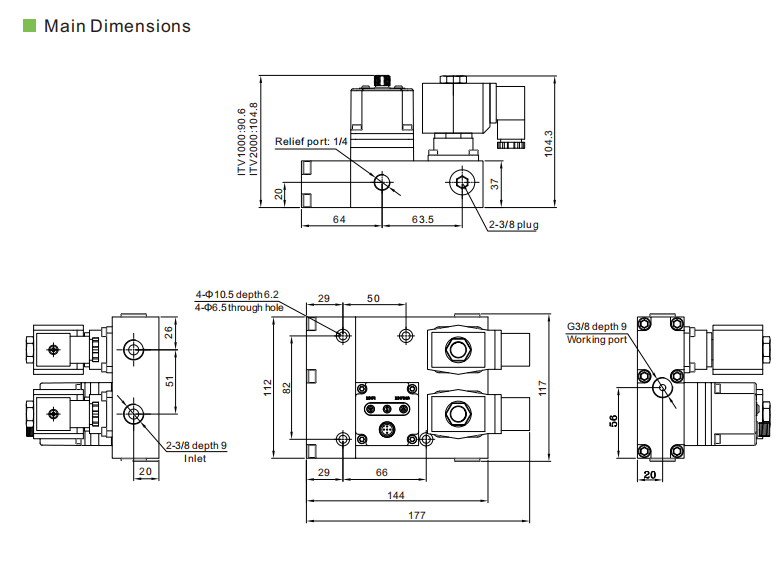

Hauptabmessungen

Abmessungen des ITV-Reglers
