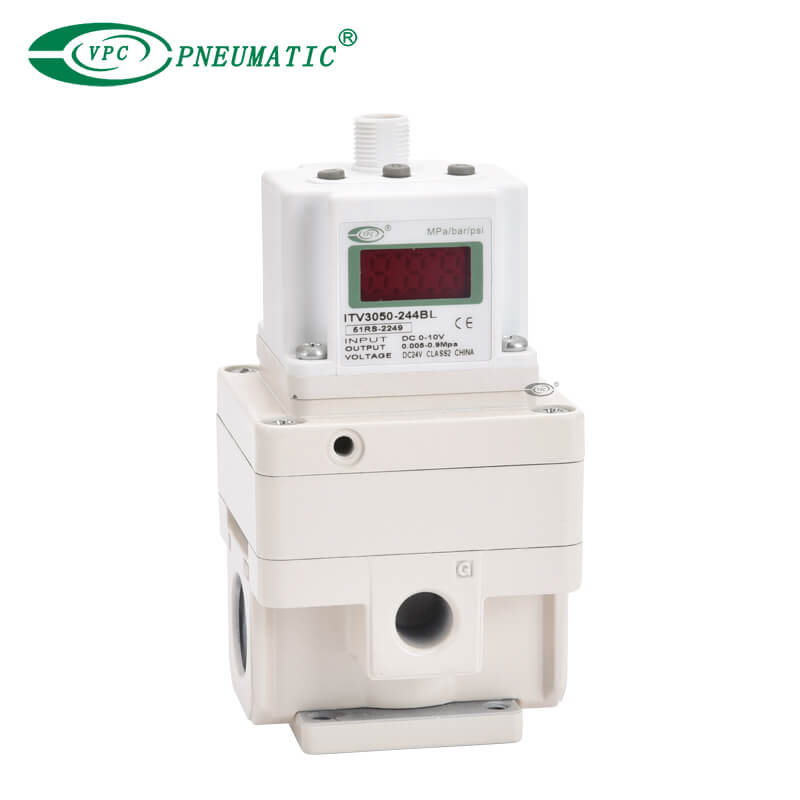

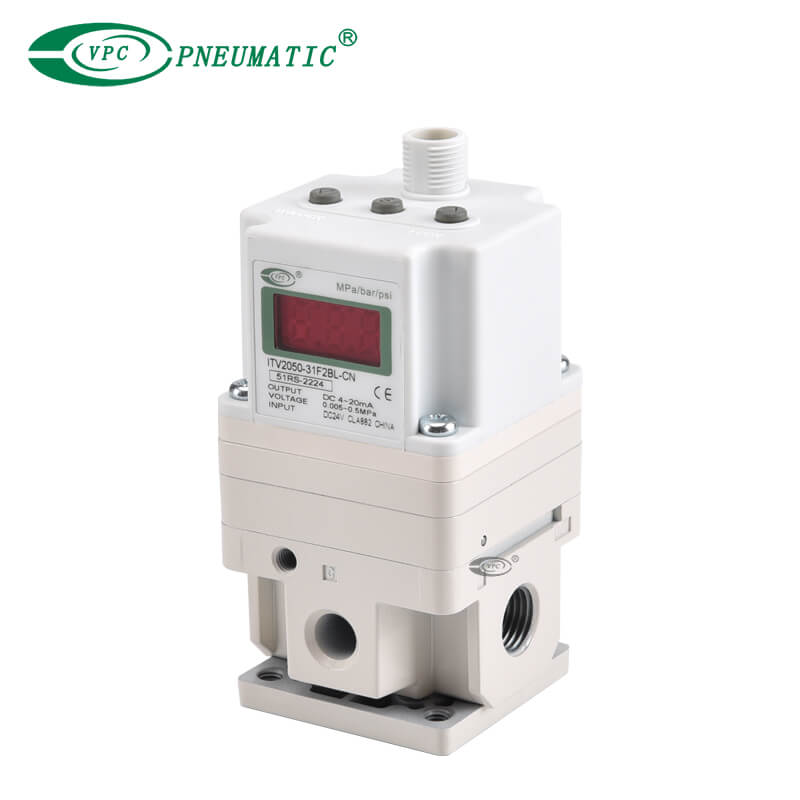

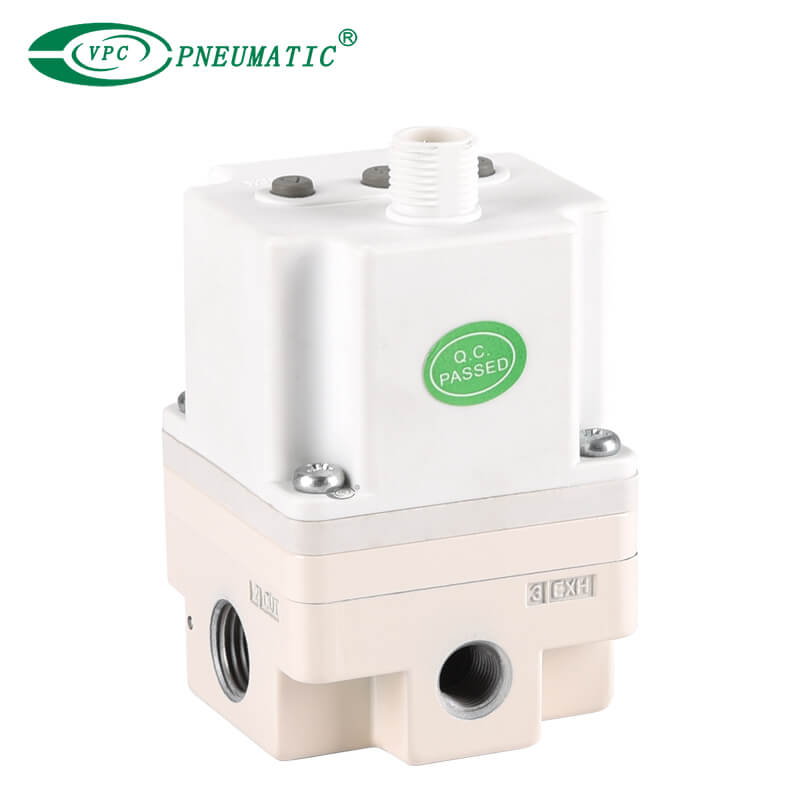

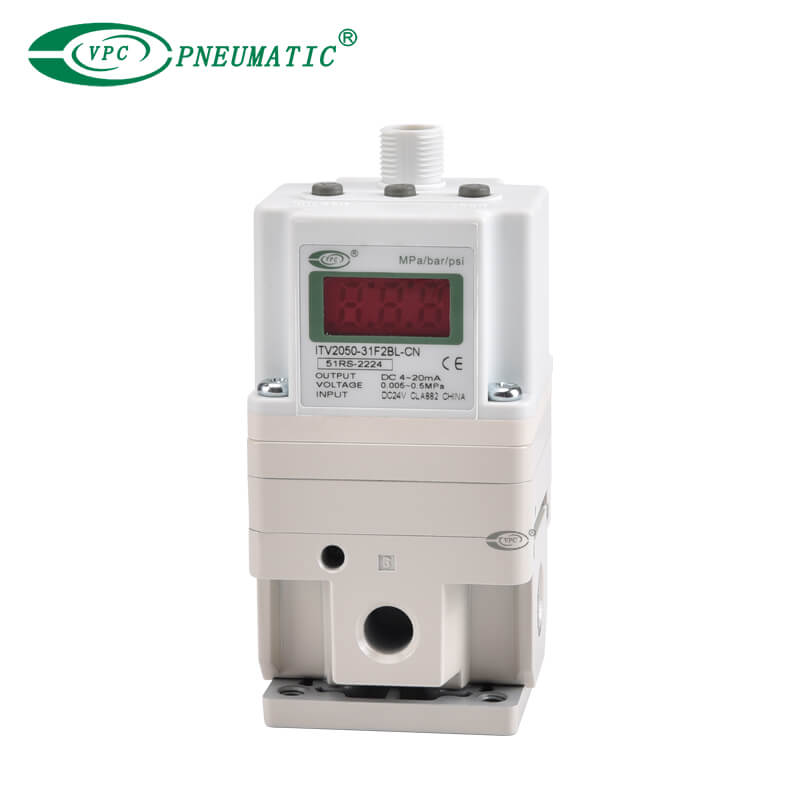

Produktbeschreibung
1) Elektrischer Proportionalmodus und realisiert die nicht-polige Kontrolle des Auslassdrucks.
2) Es kann eine Fernbedienung und Programmsteuerung realisieren.
3) Im Vergleich zur intermittierenden Kontrolle ist das System vereinfacht und die Komponenten sind stark reduziert.
4) im Vergleich zu hydraulischem Proportionalventil, geringem Volumen, geringem Gewicht, kompakter Struktur, leichtem und niedrigen Kosten, aber die Reaktionsgeschwindigkeit ist viel langsamer als das hydraulische System, das empfindlicher gegenüber Laständerungen empfindlicher ist.
5) Niedriger Stromverbrauch: weniger als 4W (Kommunikationsformular).
6) Kein Feuer, keine Umweltverschmutzung. Es ist weniger durch die Temperaturänderung beeinflusst.

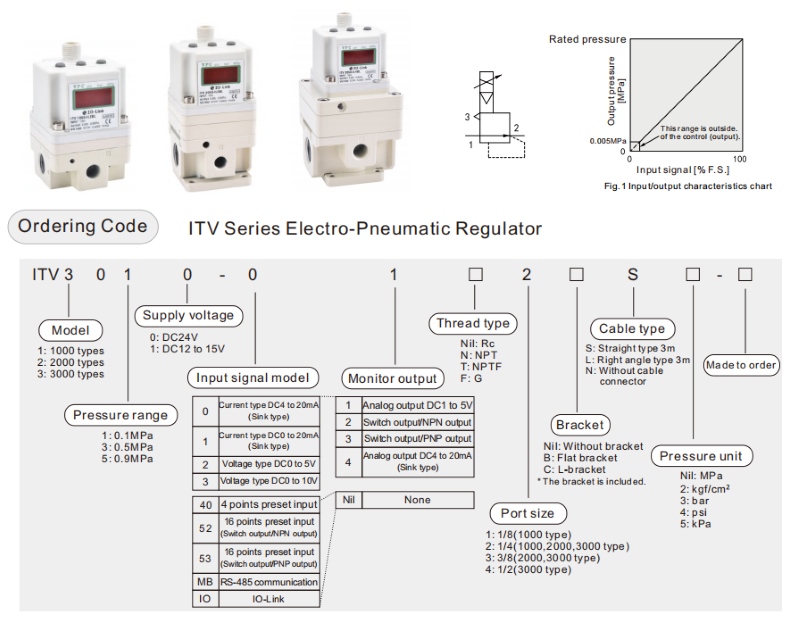

Produktspezifikationen
| Modell | ITV101 □ *6) | ITV103 □ *6) | ITV105 □ *6) | |
| ITV201 □ | ITV203 □ | ITV205 □ | ||
| ITV301 □ | ITV303 □ | ITV305 □ | ||
| Min. Versorgungsdruck | Druck +0,1 mPa einstellen | |||
| Max. Versorgungsdruck | 0,2 MPA | 1,0mpa | ||
| Druckbereich einstellen | 0,005 bis 0,1 MPa | 0,005 bis 0,5 MPa | 0,005 bis 0,9 MPa | |
| Stromversorgung | Stromspannung | 24 VDC ± 10%, 12 bis 15 VDC | ||
| Aktueller Verbrauch | Stromversorgungsspannung 24 VDC -Typ: 0,12 a oder weniger Stromversorgungsspannung 12 bis 15 VDC -Typ: 0,18 a oder weniger | |||
| Eingangssignal | Stromtyp *1) | 4 bis 20 MADC, 0 bis 20 MADC (Sinktyp) | ||
| Spannungstyp | 0 bis 5 VDC, 0 bis 10 VDC | |||
| Voreingang | 4 Punkte (negativ gemeinsam), 16 Punkte (keine gemeinsame Polarität) | |||
| Eingangsimpedanz | Aktueller Typ | 250 Ω oder weniger *5) | ||
| Spannungstyp | Ca. 6,5 kΩ | |||
| Voreingang | Stromversorgungsspannung 24 VDC -Typ: ca. 4,7 kΩ Stromversorgungsspannung 12 VDC -Typ: ca. 2,0 kΩ | |||
Ausgangssignal *2) (Ausgabe überwachen) | Analogausgang | 1 bis5 VDC (Ausgangsimpedanz: ca. 1 kΩ) 4 bis 20 MADC (Sinktyp) (Ausgangsimpedanz: 250 kΩ oder weniger) Ausgangsgenauigkeit ± 6% fs oder weniger | ||
| swtich output | NPN Open Collector Ausgabe: max. 30 V, 80 mA PNP Open Collector Ausgang: max. 80 Ma | |||
| Linearität | ± 1% fs oder weniger | |||
| Hysterese | 0,5% fs oder weniger | |||
| Wiederholbarkeit | ± 0,5% fs oder weniger | |||
| Empfindlichkeit | 0,2% fs oder weniger | |||
| Temperaturmerkmale | ± 0,12%fs/℃ oder weniger | |||
| Ausgangsdruckanzeige *3) | Genauigkeit | ± 2%fs ± 1 Ziffer oder weniger | ||
| Min.Unit | MPA: 0,001, kgf/cm 2: 0,01, bar: 0,01, psi: 0,1 *4) , kpa: 1 | |||
| Umgebungs- und Flüssigkeitstemperatur | 0 bis 50 ℃ (keine Kondensation) | |||
| Gehäuse | IP65 | |||
Notiz
*1) 2-Draht-Typ DC4 bis 20 mA ist nicht verfügbar. Die Stromversorgungsspannung (DC24V oder DC12 bis 15 V) ist erforderlich.
*2) Wählen Sie entweder einen analogen Ausgang oder Schalterausgang. Wählen Sie bei der Auswahl der Switch -Ausgabe entweder die NPN -Ausgabe oder die PNP -Ausgabe aus.
Bei der Messung des ITV -Analogausgangs von DC1 bis 5 V, wenn die Lastimpedanz weniger als 100 kΩ beträgt, ist der analoge Ausgang
Die Überwachung der Genauigkeit von innerhalb von ± 6% (Vollspanne) ist möglicherweise nicht verfügbar. Das Produkt mit einer Genauigkeit von innerhalb von ± 6%
wird auf Ihre Anfrage geliefert. Der Ausgangsdruck bleibt nicht betroffen.
*3) Die Einstellung numerischer Werte wie Null/Span -Einstellung oder voreingestellter Eingangstyp wird basierend auf der min eingestellt.
Einheiten zur Ausgangsdruckanzeige (z. B. 0,001 bis 0,500 mPa). Beachten Sie, dass das Gerät nicht geändert werden kann.
*4) die min. Die Einheit für 0,9 MPa (130PSI) -Typen beträgt 1psi.
*5) Wert für den Status ohne überströmende Schaltung enthalten. Wenn für eine Überstromschaltung eine Zulage vorgesehen ist, ist der Eingang
Die Impedanz variiert je nach Eingangsstrom. Dies ist 350 € oder weniger für einen Eingangsstrom von DC20MA.
*6) Die ITV1000-Serie ist eine fettfreie Spezifikation (Teile mit Flüssigkeit).
*7) Die obigen Eigenschaften beschränken sich auf den statischen Zustand. Wenn auf der Ausgangsseite Luft verbraucht wird, kann der Druck schwanken.
Produktabmessungen
