Produktbeschreibung

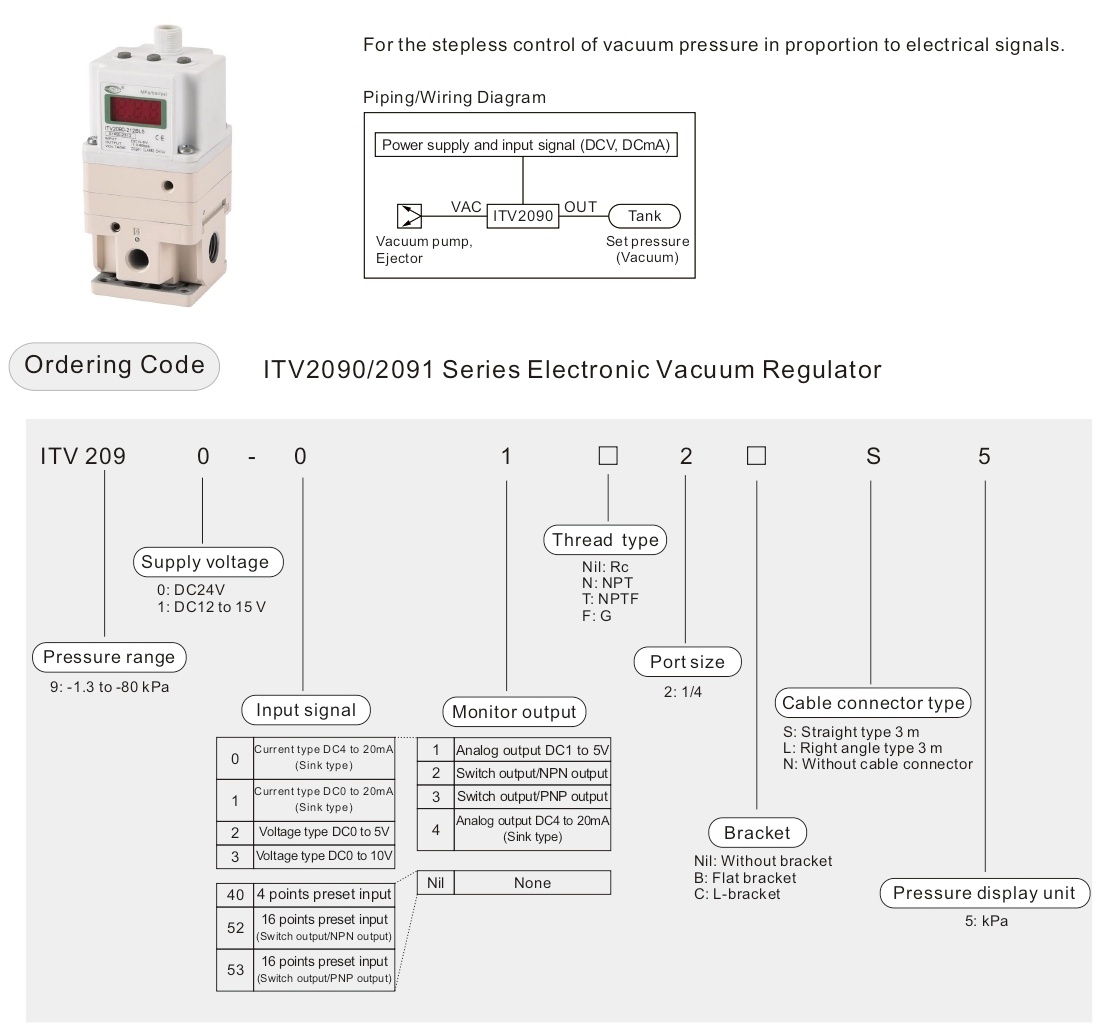

Zur stufenlosen Regelung des Vakuumdrucks proportional zu elektrischen Signalen.
● Steuert den Luftdruck proportional zu einem elektrischen Signal.
● Druckbereich von -1,3 bis -80 kPa.
● Verfügbare Anschlussgröße 1/4
● Montagehalterungsoption
Produktspezifikation
| Modell | ITVX2090 | ITVX2091 | |
| Min. Versorgungsvakuumdruck * 1) | Druck -13,3 kPa einstellen | ||
| Max. liefern Vakuumdruck | -101 kPa | ||
| Druckbereich einstellen | -1.3 bis -80kpa | ||
| Stromversorgung | Stromspannung | DC24V ±10 % | DC12 bis 15V |
| Aktueller Verbrauch | Versorgungsspannung DC24 V Typ: 0,12 A oder weniger *6) Versorgungsspannung DC 12 bis 15 V Typ: 0,18 A oder weniger | ||
| Eingangssignal | Aktueller Typ *2) | DC4 bis 20 mA, DC0 bis 20 mA (Sink-Typ) | |
| Spannungstyp | DC0 bis 5V, DC0 bis 10V | ||
| Voreingang | 4 Punkte (negativ gemeinsam), 16 Punkte (keine gemeinsame Polarität) | ||
| Eingangsimpedanz | Aktueller Typ | 250 Ω oder weniger *3) | |
| Spannungstyp | Ca. 6,5 kΩ | ||
| Voreingang | Versorgungsspannung DC24 V Typ: Ca. 4,7 kΩ Versorgungsspannung DC12 V Typ: Ca. 2,0 kΩ | ||
Ausgangssignal *4) (Ausgabe überwachen) | Analogausgang | DC1 bis 5 V (Ausgangsimpedanz: ca. 1 kΩ) DC4 bis 20 mA (Sink-Typ) (Ausgangsimpedanz: 250 Ω oder weniger) Ausgabegenauigkeit ±6 % FS oder weniger | |
| Ausgangswechsel | NPN Open Collector Ausgabe: max. 30 V, 80 mA PNP Open Collector Ausgang: max. 80 Ma | ||
| Linearität | ± 1% fs oder weniger | ||
| Hysterese | 0,5 % FS oder weniger | ||
| Wiederholbarkeit | ±0,5 % FS oder weniger | ||
| Empfindlichkeit | 0,2 % FS oder weniger | ||
| Temperaturmerkmale | ±0,12 % FS/℃ oder weniger | ||
| Ausgangsdruckanzeige | Genauigkeit | ±2 % FS ±1 Ziffer oder weniger | |
| Einheit | kPa *5) Min. Anzeige: 1 | ||
| Arbeitstemperatur | 0 bis 50 ℃ (keine Kondensation) | ||
| Gehäuse | IP65 | ||
| Gewicht | 350g | ||
*1) Die min. Der Versorgungsvakuumdruck sollte 13,3 kPa unter dem max. Druck liegen. Vakuumdruck-Einstellwert.
*2) DC4 bis 20 mA ist bei der 2-Leiter-Ausführung nicht möglich. Versorgungsspannung (DC24 V oder DC12 bis 15 V) ist erforderlich.
*3) Wert für den Zustand ohne Überstromschutz. Wenn ein Überstromkreis berücksichtigt wird, variiert die Eingangsimpedanz je nach Eingangsstromversorgung. Dies beträgt 350 Ω oder weniger für einen Eingangsstrom von 20 mA DC. Wenn der ITV-Analogausgang von DC1 bis 5 V gemessen wird und die Lastimpedanz weniger als 100 kΩ beträgt, ist die Genauigkeit der Analogausgangsüberwachung von ±6 % (voller Messbereich) möglicherweise nicht verfügbar. Das Produkt mit einer Genauigkeit von ±6 % wird auf Ihre Anfrage geliefert. Der Ausgangsdruck bleibt davon unberührt.
*4) Es muss entweder Analogausgang oder Schaltausgang ausgewählt werden. Darüber hinaus bei Auswahl des Schaltausgangs auch entweder der NPN-Ausgang oder der PNP- Ausgang ausgewählt werden. muss Beachten Sie, dass der voreingestellte Eingangstyp nicht mit einer Ausgangssignalfunktion ausgestattet ist.
*5) Für die Angabe anderer Druckeinheiten wenden Sie sich bitte an VPC.
*6) Die Kommunikationsspezifikationen finden Sie in der folgenden Tabelle.
Bedingungen für die Messung der Durchflusseigenschaften
● Abluftdurchsatz der zur Messung verwendeten Vakuumpumpe: 500 L/min (ANR)
● Einlassvakuumdruck: –100 kPa [Wenn die Auslassdurchflussrate 0 l/min (ANR) beträgt]
● Max. Durchflussrate: 132 l/min (ANR) (bei einem Einlassvakuumdruck von –39 kPa)
Hauptabmessungen
| Beschreibung | Teilnummer | |
| Flache Halterungsmontage (einschließlich Befestigungsschrauben) | P398020-600 | |
| Montage der L-Halterung (einschließlich Befestigungsschrauben) | P398020-601 | |
| Stromkabelstecker (4 Adern) | Gerader Typ 3 m | P398020-500-3 |
| Rechtwinkliger Typ 3 m | P398020-501-3 | |
