IR1000-A-Serie-Präzisionsdruckregler

Die Präzisionsregler der IR1000-A-Serie bieten außergewöhnliche Druckregelgenauigkeit, Stabilität und Flexibilität sowie verbesserte Empfindlichkeit und Durchfluss.

Modell:
IR2020-02BG-A
Produktmarke:
VPC Pneumatic

Arbeitsmedium:	Druckluft (nicht flüssig)
Abgasrichtung:	Unterer Auspuff Auspuff vorne Auspuff hinten
Gewindetyp:	Rc, NPT, G
Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Produktspezifikation

■ Produktfunktion

1. Präzise und stabile Druckregelung, unabhängig von Druck-, Durchfluss- und Temperaturschwankungen.

2. Erweiterter Druckbereich bis 0,8 MPa.

3. Erhöhte Empfindlichkeit 0,2 % FS

4. Max. Durchflussrate bis zu 6000 l/min.

5. Manometer können vorne und hinten installiert und in jeder FRL-Kombination verwendet werden. Einheiten.

6. Hervorragende Druckentlastungseigenschaften zur Aufrechterhaltung eines konstanten Drucks im Falle eines umgekehrten Flüssigkeitsflusses.

7. Die Regler bestehen aus hochwertigen Materialien wie einer Zinklegierung und gewährleisten Haltbarkeit und Langlebigkeit unter verschiedenen Umgebungsbedingungen.

8. Geeignet für die industrielle Automatisierung, Instrumentierung und Prozesssteuerung.

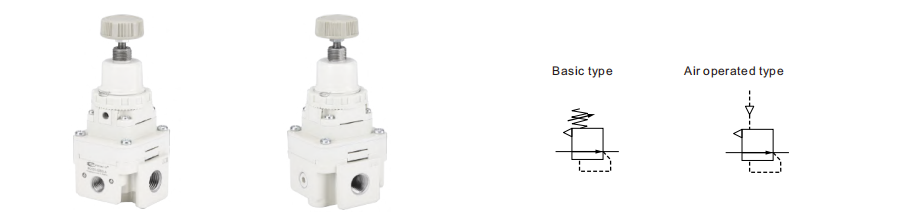

■ Symbol

IR-Präzisionsdruckregler

Präzisions-Druckregler

Produktbeschreibung

■ Spezifikationen

Modell	Grundtyp (Knopf)
	IR10□0-A	IR20□0-A	IR30□0-A
Arbeitsmedium	Luft
Beweisdruck	1,5 MPa
Max. Arbeitsdruck	1,0 MPa
Min. Arbeitsdruck	Druck + 0,05 MPa einstellen		Druck + 0,1 MPa einstellen
Druckbereich einstellen	IR1000-A: 0,005 bis 0,2 MPa	IR2000-A: 0,005 bis 0,2 MPa	IR3000-A: 0,01 bis 0,2 MPa
	IR1010-A: 0,01 bis 0,4 MPa	IR2010-A:0,01 bis 0,4 MPa	IR3010-A:0,01 bis 0,4 MPa
	IR1020-A:0,01 bis 0,8 MPa	IR2020-A:0,01 bis 0,8 MPa	IR3020-A:0,01 bis 0,8 MPa
Empfindlichkeit	Innerhalb von 0,2 % der Gesamtspanne
Wiederholbarkeit	Innerhalb von ±0,5 % der Gesamtspanne
Luftverbrauch	1 l/min (ANR) oder weniger
Portgröße	1/8	1/4	1/4,3/8,1/2
Manometeranschluss	1/8 (2 Standorte)
Arbeitstemperatur	-5 bis 60 ℃ (kein Gefrieren)

■ Zubehör (Option)/Teile-Nr.

Beschreibung	Teilnummer
Beschreibung	IR1000	IR1010	IR1020	IR2000	IR2010	IR2020/2120	IR3000	IR3010	IR3020/3120
Klammer	P36201023			P36202028			P362030-20 ^*
Manometer (Rc, G)	G33-2-01	G33-4-01	G33-10-01	G43-2-01	G43-4-01	G43-10-01	G43-2-01	G43-4-01	G43-10-01

* Eine Halterung und zwei Befestigungsschrauben (M5 x 35). Um die Halterung zu montieren, entfernen Sie zwei Gehäuseschrauben (M5 x 30) am Typenschild auf der gegenüberliegenden Seite und ersetzen Sie die beigefügten zwei Halterungsbefestigungsschrauben (M5 x 35).

■ Modulares Kombinationsbeispiel

Präzisionsregler

Beschreibung	Anwendbares Modell
Beschreibung	IR10□0-□01□-X170	IR2□□0-□02□-X170	IR3□□0-□□□-X170
①Luftfilter	AF20-A	AF30-A	AF40-A
②Nebelabscheider	AFM20-A	AFM30-A	AFM40-A
③Schnittstelle	Y200-A	Y300-A	Y400-A
④Schnittstelle mit Halterung	Y200T-A	Y300T-A	Y400T-A

* Der modulare Adapter, der dem auf Bestellung gefertigten Produkt (IR □ □ □ □ -□ □ -X170) beigefügt ist, wird zusammen versendet, jedoch nicht zusammengebaut.

Hauptabmessungen

Luftregler
