| Arbeitsmedium: | |
|---|---|
| Arbeitstemperatur: | |
| Arbeitsdruck: | |
| Körpermaterial: | |
| Schauspieltyp: | |
Produktbeschreibung
Produktspezifikationen
* Spulentyp: Standard-H-Klasse-Metallgehäuse, Anschlussdrähte (W-Typ);
* Mittlere Temperatur: 5 ° C ~ 250 ° C (Dichtungen Telefon + Metall);
* Arbeitsmedium: Dampf, wärmeleitendes Öl usw. (Bitte wählen Sie entsprechend den zugehörigen Dichtungen);
* Aktion: Magnetventil der Pilotstruktur.gestartet durch Betriebsdruck;
* Körpermaterial: Edelstahl.
| Gelenkgröße (G) | Öffnung (mm) | CV-Wert | Druckdifferenz (Bar) | Maximale Flüssigkeitstemperatur (℃) | Externe Dimension | Modellnummer | ||
| Mindest.Druck | Max. Betriebsdruck | |||||||
| Wärmeleitöl | Dampf | LXWXH AXBXH | ||||||
| 3/8' | 15 | 4.5 | 0.5 | 16 | 16 | 250 | 75X52X159 | SLH10T-15LS |
| 1/2' | 15 | 4.5 | 0.5 | 16 | 16 | 250 | 75X52X159 | SLH-15TS |

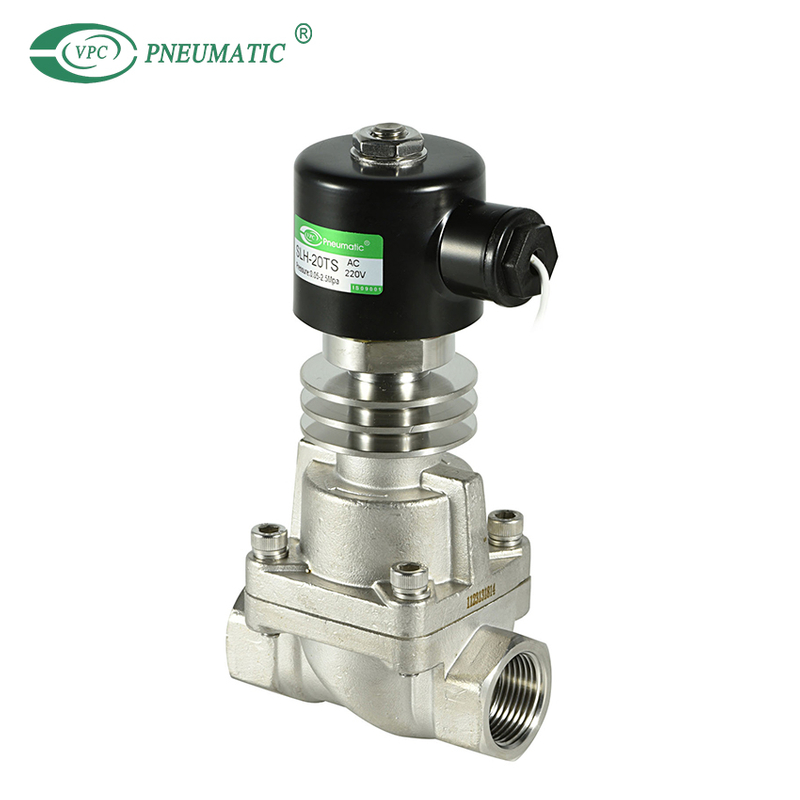

| 3/4' | 20 | 8.0 | 0.5 | 16 | 16 | 250 | 85X60X171 | SLH-20TS |
| 1' | 25 | 12 | 0.5 | 16 | 16 | 250 | 100X70X178 | SLH-25TS |
| 1-1/4' | 35 | 22 | 0.5 | 16 | 16 | 250 | 120X90X198 | SLH-35TS |
| 1-1/2' | 35 | 22 | 0.5 | 16 | 16 | 250 | 120X90X198 | SLH-40TS |
| 2' | 50 | 45 | 0.5 | 16 | 16 | 250 | 150X110X220 | SLH-50TS |

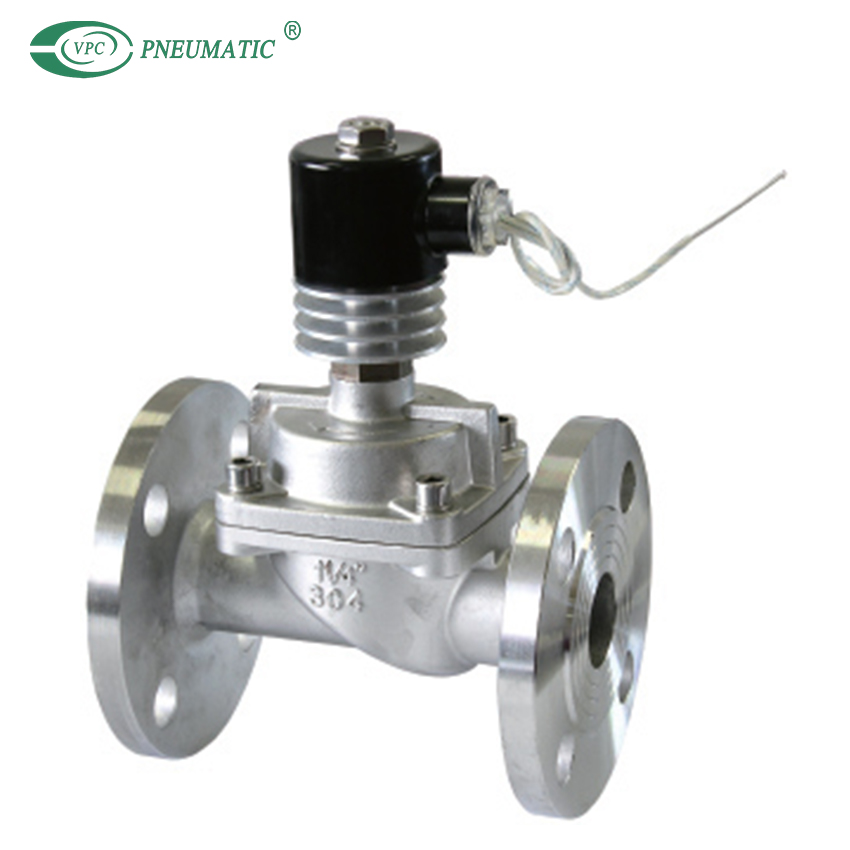

| Flanschanschluss | 25 | 12 | 0.5 | 16 | 16 | 250 | Siehe folgende Liste | SLHFT-25LS |
| 32 | 22 | 0.5 | 16 | 16 | 250 | SLHFT-32LS | ||
| 40 | 22 | 0.5 | 16 | 16 | 250 | SLHFT-40LS | ||
| 50 | 45 | 0.5 | 16 | 16 | 250 | SLHFT-50LS | ||

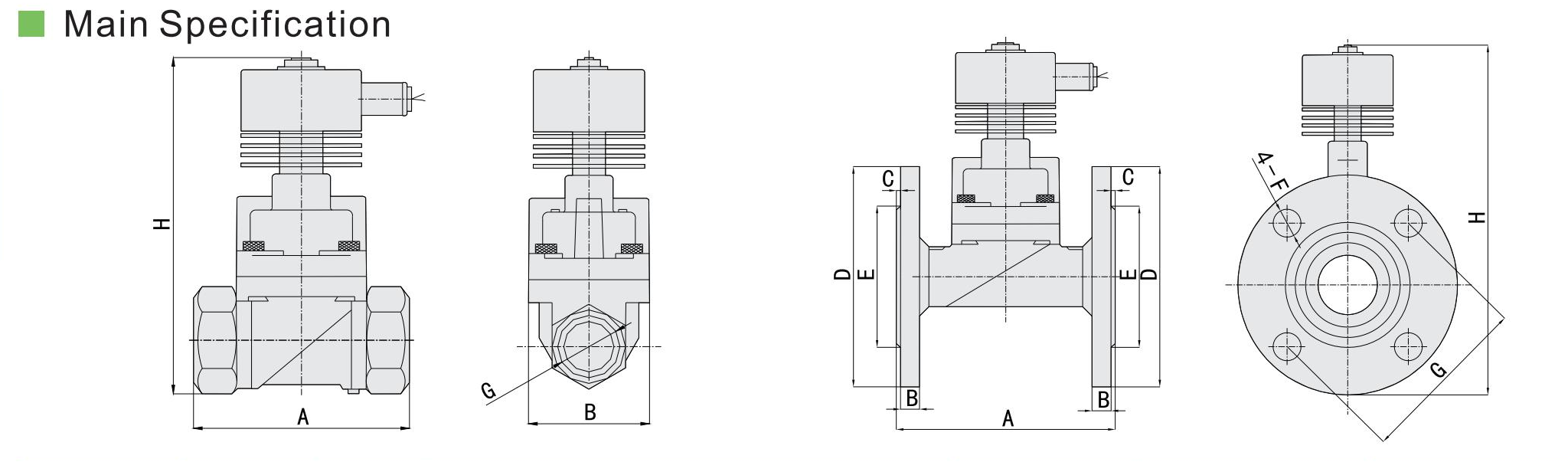

Auswahlliste für Flanschverbindungen
| Modell | A | B | C | ФD | ФE | ФF | ФG | H |
| DN25 | 134 | 13 | 2 | 110 | 58 | 14 | 80 | 215 |
| DN32 | 160 | 15 | 2 | 135 | 76 | 18 | 100 | 230 |
| DN40 | 160 | 15 | 2 | 145 | 84 | 18 | 125 | 235 |
| DN50 | 200 | 16 | 2 | 155 | 88 | 18 | 125 | 280 |
