Körpermaterial: | |
---|---|
Reaktionszeit: | |
max.Arbeitsfrequenz: | |
Schutzklasse: | |
Qualitätsgarantie: | |
Standardspannung: | |
Verfügbarkeitsstatus: | |

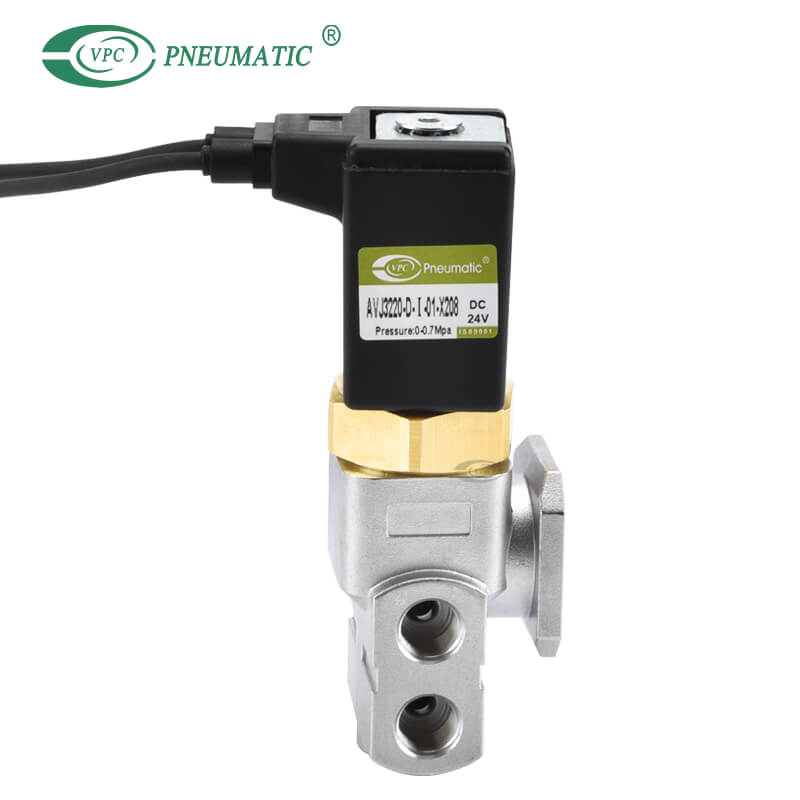

Produktbeschreibung
1. Im Vakuum kann Unterdruck, Nulldruck normal arbeiten.
2. Die maximale Arbeitsfrequenz kann 100 Hz erreichen, die Reaktionszeit beträgt weniger als 5 ms und kann die Umgebung mit hoher Arbeitsfrequenz erfüllen.
3. Öffnung 8 mm, Anschlussgröße G3/8, größere Öffnung und höherer Durchfluss als herkömmliche Kugelventile.
4. Kann Kugelventile für Anwendungen in Luftstrahlwebmaschinen, optischen Sortiermaschinen, Siebmaschinen, Sortiermaschinen, Rundschneidemaschinen und Halbleiterchipindustrien ersetzen.
Produktspezifikationen
Modell | AVJ3220-DI-03-X130 | AVJ3220-DI-03-X203 | AVJ3220-DI-03-X208 |
Arbeitsmedium | saubere Luft (40㎛ Filterung) | ||
Schauspielerischer Typ | Direktes Handeln | ||
Steuerungstyp | Normale Schließung | ||
Arbeitsdruck | 0 ~ 0,6 MPa | 0 ~ 0,7 MPa | 0 ~ 0,6 MPa |
max.Arbeitsdruck | 0,8 MPa | ||
Arbeitstemperatur | -5 bis 70℃ | ||
Reaktionszeit | ≤5ms | ≤4,5 ms | ≤5ms |
max.Arbeitsfrequenz | 100Hz | ||
Öffnung | 8mm | 7,5 mm | 8mm |
Gelenkgröße | G3/8 | G1/8 | G1/4, G1/8 |
Schmierung | Nein | ||
Hitzebeständig Klasse | H | ||
Schutzklasse | IP65 | ||
Standardspannung | DC24V DC48V | ||
Spannungsbereich | ±10 % | ||
Ventilkörper | Aluminium | ||
Dichtungsmaterial | TPU |
Hauptabmessungen
Produkt-FAQ
Q1.Was ist ein direktgesteuertes Magnetventil?
Direktes Handeln Magnetventile nutzen die Ankerbewegung als direktes Mittel für die Auf-/Zu-Funktion des Magnetventils.Bei einem direkt wirkenden Magnetventil öffnet oder schließt der Magnetstößel direkt die Öffnung, und die Dichtscheibe ist am Stößel befestigt.
Q2.Was ist der Unterschied zwischen direktgesteuertem und vorgesteuertem Magnetventil?
Der Hauptunterschied zwischen direkt wirkenden und vorgesteuerten Magnetventilen besteht darin, dass direkt wirkende Magnetventile eine direkte Verbindung mit dem öffnenden und schließenden Anker haben, wohingegen vorgesteuerte Ventile die Verwendung des Prozessfluids verwenden, um den Betrieb des Ventils zu steuern.
Q3.Was ist der Unterschied zwischen Steuerventil und Magnet?
Regelventile werden im Allgemeinen über elektrische Ventile über eine Closed-Loop-Regelung installiert, um eine erhöhte Stabilität zu erreichen.Magnetventile werden elektromagnetisch betrieben, um den Federdruck zu überwinden und die Spulenwirkung der rotierenden Spule anzutreiben.
Q4. Sind Magnetspulen NO oder NC?
Das normalerweise offene Magnetventil bedeutet, dass das Magnetventil geöffnet ist, wenn die Spule stromlos ist;Wenn die Spule erregt ist, ist das Magnetventil geschlossen.Ein stromlos geschlossenes Magnetventil bedeutet, dass das Magnetventil geschlossen ist, wenn die Spule stromlos ist;Wenn die Spule erregt ist, wird das Magnetventil geöffnet.
Q5.Was ist ein normalerweise geschlossenes Magnetventil?
Normalerweise geschlossene Magnetventile enthalten einen Kolben, der in einer geschlossenen Position verbleibt, wenn das System reibungslos läuft.Normalerweise geschlossene Magnetventile enthalten auch eine Spule, die, wenn sie mit Strom versorgt wird, bewirkt, dass sich der Kolben öffnet und Flüssigkeit oder Gas durch das Ventil strömen lässt.
