| Arbeitsmedium: | |
|---|---|
| Stoff: | |

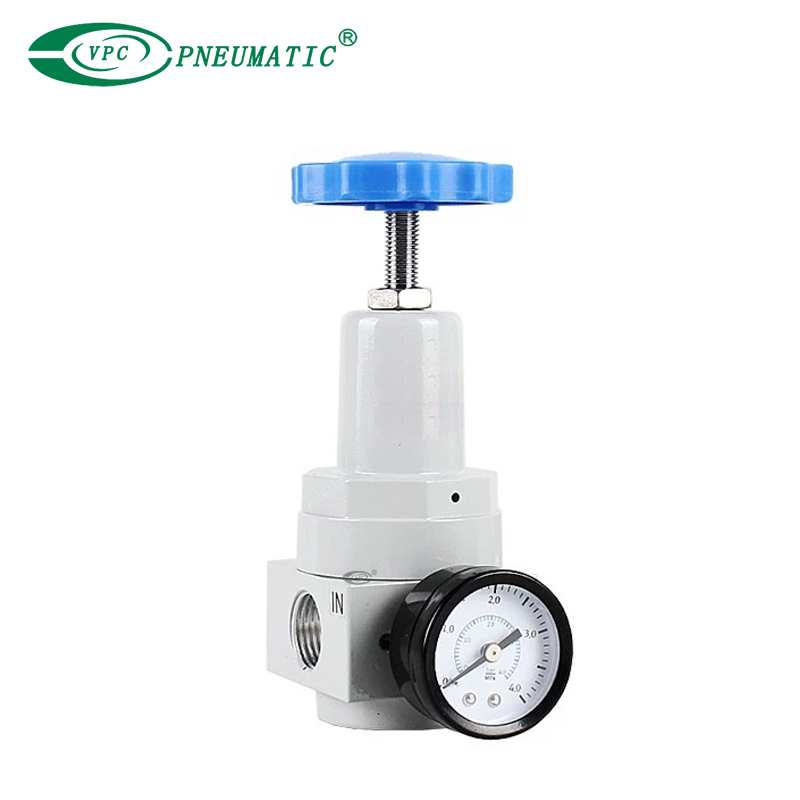

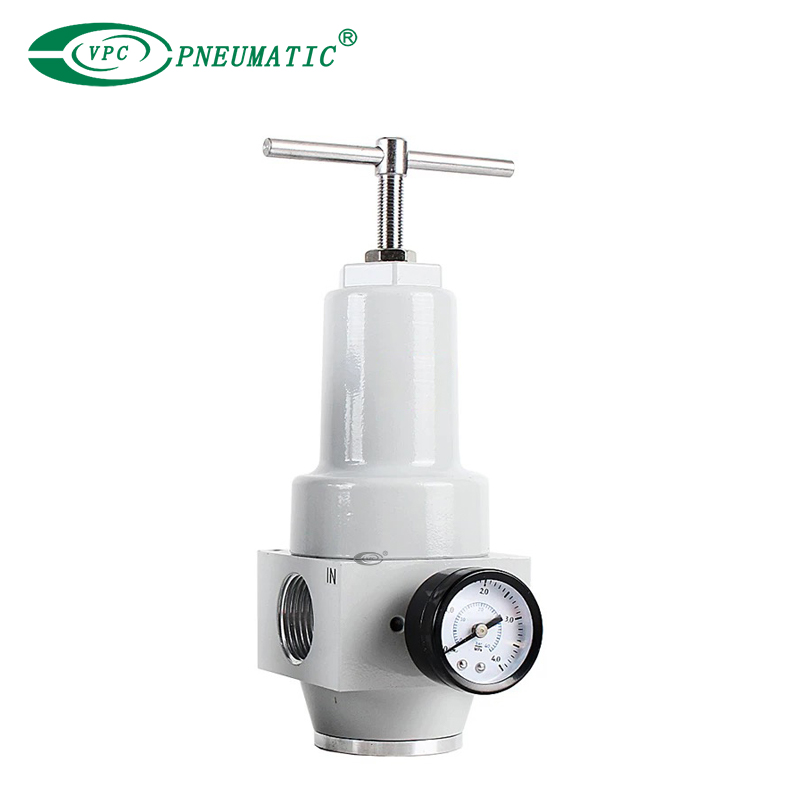

Produktbeschreibung
1. Hochdruckkapazität : Dieser Regler kann auch in den 40 anspruchsvollsten Systemen zur Hochleistungsdrücke zur Hochleistungsdrücke konstruiert .
2. Hochleistungskonstruktion : Mit verstärkten Materialien konstruiert , um hohen Drücken sicher und zuverlässig zu bewältigen , um eine langfristige Haltbarkeit zu gewährleisten.
3. hoher Durchflussrate : Bietet eine hohe Durchflussrate bei der Aufrechterhaltung einer präzisen Druckregelung , was sie ideal für Systeme mit erheblichem Luftbedarf macht .
4. Sicherheitsmerkmale: Beinhaltet integrierte Sicherheitsventile zum Schutz vor Überdrucksituationen , wodurch sowohl die Sicherheit der Bediener als auch die Systemintegrität der Bediener gewährleistet ist .
Produktspezifikation

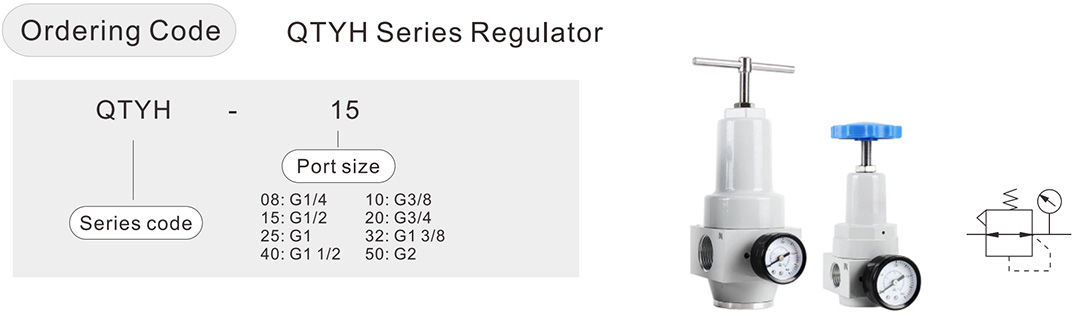

| Modell | Qtyh-08 | Qtyh-10 | Qtyh-15 | Qtyh-20 | Qtyh-25 | Qtyh-32 | Qtyh-40 | Qtyh-50 |
| Portgröße | G 1/4 ' | G 3/8 ' | G 1/2 ' | G 3/4 ' | G 1 ' | G 1 1/4 ' | G 1 1/2 ' | G 2 ' |
| Arbeitsmedium | Luft sauber | |||||||
| Beweisdruck | 4,0 MPa | |||||||
| Druckbereich | 0,1 bis 3,5 MPa | |||||||
Temperatur | -5 bis 60ºC | |||||||
| Körpermaterial | Aluminium | |||||||

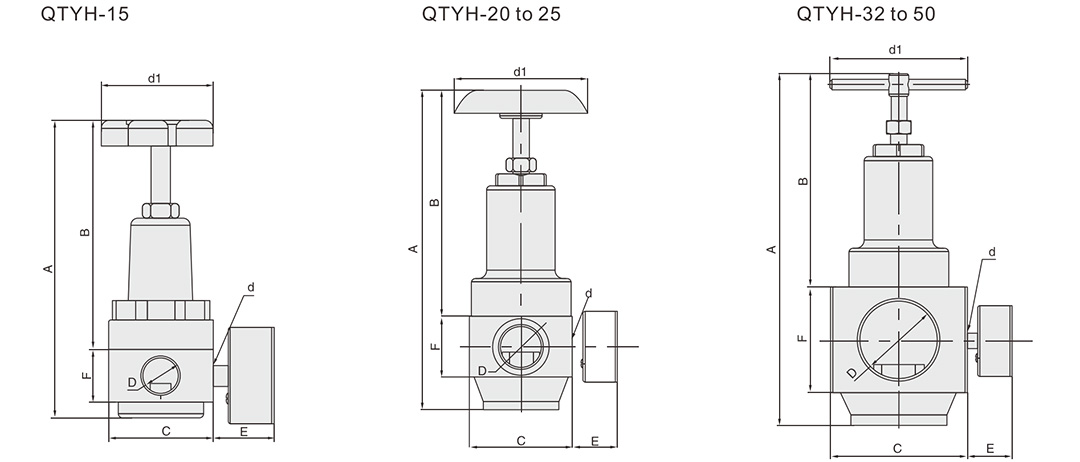

Produktabmessungen
(MM)
| Modell | A | B | C | D | E | F | d | D1 |
| Qtyh-08 | 156.5 | 121 | 55 x 55 | G 1/2 | 32.5 | 28 | G 1/4 | 63 |
| Qtyh-10 | 156.5 | 121 | 55 x 55 | G 1/2 | 32.5 | 28 | G 1/4 | 63 |
| Qtyh-15 | 156.5 | 121 | 55 x 55 | G 1/2 | 32.5 | 28 | G 1/4 | 63 |
| Qtyh-20 | 232 | 164.5 | 75 x 75 | G 3/4 | 32.5 | 44 | G 1/4 | 98 |
| Qtyh-25 | 232 | 164.5 | 75 x 75 | G 1 | 32.5 | 44 | G 1/4 | 98 |
| Qtyh-32 | 256 | 155 | 100 x 100 | G 1 1/4 | 32.5 | 77 | G 1/4 | 100 |
| Qtyh-40 | 256 | 155 | 100 x 100 | G 1 1/2 | 32.5 | 77 | G 1/4 | 100 |
| Qtyh-50 | 256 | 155 | 100 x 100 | G 2 | 32.5 | 77 | G 1/4 | 100 |
