Produktbeschreibung
Stufenlose Regelung des Luftdrucks proportional zu einem elektrischen Signal
● Stufenlose Steuerung des Luftdrucks im Verhältnis zu elektrischen Signalen
● Empfindlichkeit: 0,2 kPa (100-kPa-Spezifikation)
● Linearität: ±1 % oder weniger (FS)
● Hysterese: 0,5 % oder weniger (FS)
● Benetzte Teile: Fluorfett

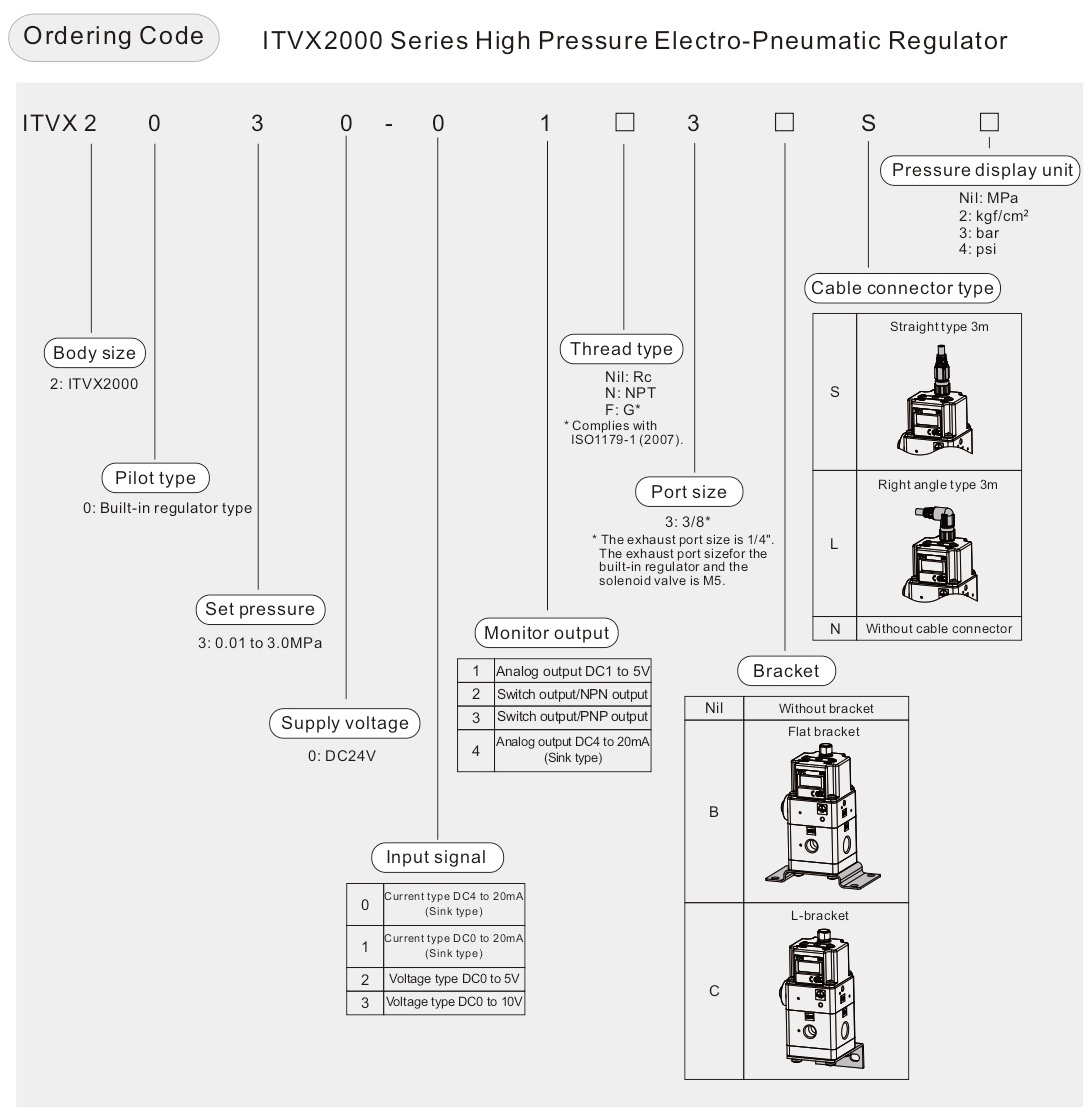

Produktspezifikation
| Modell | ITVX2000 | |
| Min. Versorgungsdruck | Je nachdem, welcher Wert höher ist: 0,5 MPa oder der eingestellte Druck +0,2 MPa | |
| Max. Versorgungsdruck | 5 MPa *2) | |
| Druckbereich einstellen *3) | 0,01 bis 3,0 MPa | |
| Stromversorgung | Stromspannung | DC24V ±10 % |
| Aktueller Verbrauch | 0,12 A oder weniger | |
| Eingangssignal | Aktueller Typ *4) | DC4 bis 20 mA, DC0 bis 20 mA (Sink-Typ) |
| Spannungstyp | DC0 bis 5V, DC0 bis 10V | |
| Eingangsimpedanz | Aktueller Typ | 500 Ω oder weniger |
| Spannungstyp | 6 bis 6,5 kΩ (bei normaler Temperatur) | |
Ausgangssignal *5) (Ausgabe überwachen) | Analogausgang | DC1 bis 5 V (Ausgangsimpedanz: ca. 1 kΩ) Ausgangsgenauigkeit: ±6 % oder weniger (voller Bereich) |
DC4 bis 20 mA (Sink-Typ) Lastimpedanz: 250 Ω oder weniger Ausgangsgenauigkeit: ±6 % oder weniger (voller Bereich) | ||
| Ausgangswechsel | NPN Open Collector Ausgabe: max. 30 V, 80 mA Hysterese: ±3 % (Vollspanne), Selbstdiagnose: ±5 % oder weniger (Vollspanne) | |
PNP Open Collector Ausgang: max. 80 Ma Hysterese: ±3 % (Vollspanne), Selbstdiagnose: ±5 % oder weniger (Vollspanne) | ||
| Linearität | ±1 % oder weniger (volle Spanne) | |
| Hysterese | 1 % oder weniger (volle Spanne) | |
| Wiederholbarkeit | ±1 % oder weniger (volle Spanne) | |
| Empfindlichkeit | ±1 % oder weniger (volle Spanne) | |
| Temperaturmerkmale | ±0,12 % oder weniger (Vollspanne)/℃ | |
| Ausgangsdruckanzeige | Genauigkeit | ±2 % oder weniger (Vollspanne) ±1 Stelle |
| Min. Einheit *6) | MPa: 0,01, kgf/cm²: 0,1, bar: 0,1, psi: 1 | |
| Arbeitsmedium | Luft, N₂, O₂, Ar | |
| Arbeitstemperatur | 0 bis 50 ℃ (keine Kondensation) | |
| Gewicht | Ca. 570 g (ohne Optionen) | |
*1) Die oben gezeigten Eigenschaften basieren auf den Rohrleitungsbedingungen von Abb. 1.
*2) Bei Verwendung von Sauerstoff als Flüssigkeit muss der maximale Versorgungsdruck weniger als 1 MPa betragen.

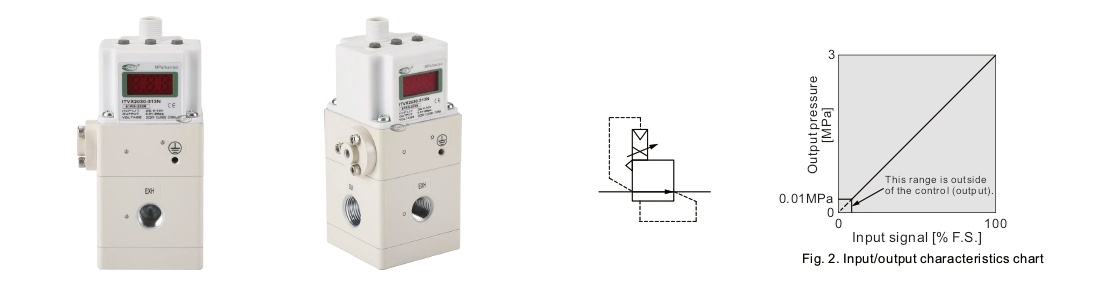

*3) Siehe Abb. 2 für den Zusammenhang zwischen Einstelldruck und Eingangssignal.
*4) 2-Leiter-Typ DC4 bis 20 mA ist nicht verfügbar. Versorgungsspannung DC24 V ist erforderlich.
*5) Wählen Sie entweder Analogausgang oder Schaltausgang. Wenn der Schaltausgang ausgewählt ist, wählen Sie außerdem entweder NPN-Ausgang oder PNP-Ausgang.
Bei der Messung eines Analogausgangs von DC1 bis 5 V mit einer Lastimpedanz von weniger als 100 kΩ erreicht der Analogausgang möglicherweise nicht die Ausgangsgenauigkeit von ±6 % oder weniger (FS).
*6) Die Anpassung numerischer Werte, wie z. B. die Null-/Spanne-Anpassung, erfolgt auf Grundlage der Mindesteinheiten für die Anzeige des Ausgangsdrucks.
Beachten Sie, dass die Einheit nicht geändert werden kann.
*7) Dieses Produkt ist nur zum Einblasen von Gas bestimmt. Dieses Produkt verfügt nicht über eine ausreichende Druckkontrolle für andere Anwendungen als das Blasen (Antreiben, Abdichten usw.).
| Beschreibung | Teilnummer | |
| Flache Halterungsmontage (einschließlich Befestigungsschrauben) | P398020-600 | |
| Montage der L-Halterung (einschließlich Befestigungsschrauben) | P398020-601 | |
| Netzkabelanschluss | Gerader Typ 3 m | P398020-500-3 |
| Rechtwinkliger Typ 3 m | P398020-501-3 | |
Hauptabmessungen
▲ Vorsicht
Schließen Sie das Kabel an den Anschluss am Gehäuse an , wobei die Verkabelung wie unten gezeigt angeordnet ist .
Gehen Sie vorsichtig vor, da eine falsche Verkabelung zu Schäden führen kann .
Verwenden Sie außerdem Gleichstrom mit ausreichender Kapazität und geringer Welligkeit .
Anm.) Das Kabel ist auch in rechtwinkliger Ausführung erhältlich. Ein rechtwinkliger Stecker ist nach links gerichtet (in Richtung des SUP-Anschlusses) angebracht. Versuchen Sie nicht, den Stecker zu drehen, da er sich nicht drehen lässt.
FG (Erdung)
Erden Sie die Rahmenerdungsklemme (FG) an der Vorderseite des Hauptgehäuses . Wenn der FG-Anschlussanschluss nicht verwendet wird, funktioniert dieses Produkt aufgrund von Geräuschen möglicherweise nicht ordnungsgemäß.
Aktueller Signaltyp/Spannungssignaltyp
| 1 | Braun | Stromversorgung |
| 2 | Weiß | Eingangssignal |
| 3 | Blau | GND (GEMEINSAM) |
| 4 | Schwarz | Monitorausgabe |
