AFF series main line filter is the first stage in an air purification scheme. This coarse (3 μm) filter removes foreign matter and droplets to protect downstream dryers and extend the life of more precise filters. Units are easily serviced, and dirty elements can be disposed of while handling only the filter bowl.

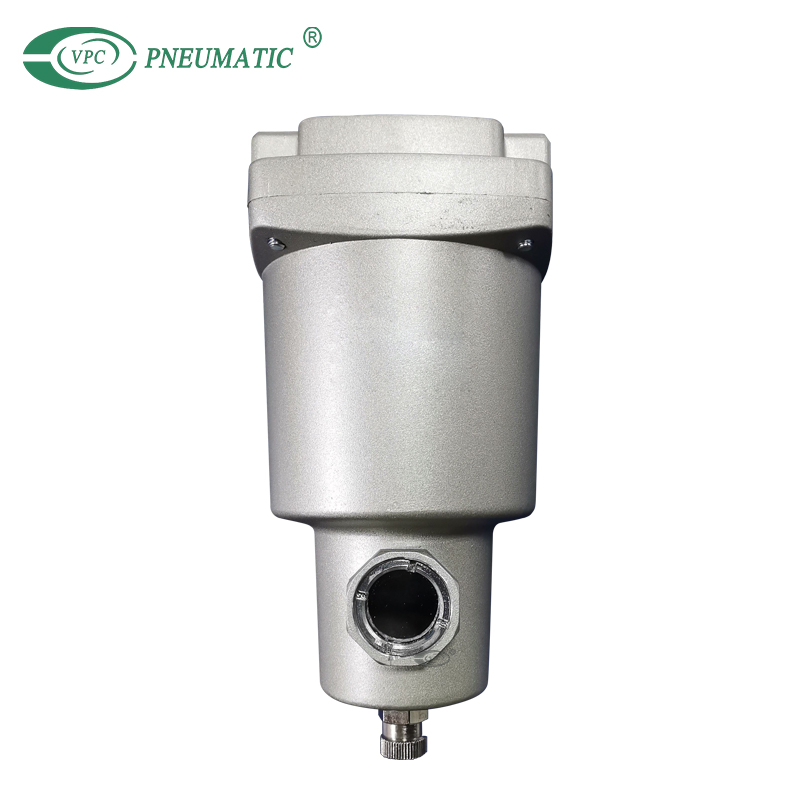

  • AFF22B-10/AFF22B-10D

  • VPC Pneumatic

Arbeitsmedium:
Druckluft
Filterleistung:
3 µm (Filtrationseffizienz: 99 %)
max.Arbeitsdruck:
1,0 MPa
Arbeitstemperatur:
5 bis 60℃
Verfügbarkeitsstatus:
erkundigen In den Einkaufswagen

Product Description

■  Produkteigenschaft

Partikelfiltration, Entfernung grober Tröpfchen.

1. Der AFF-Filter-Wasserabscheider kann Verunreinigungen wie Öl, Wasser und Fremdkörper aus der Druckluft entfernen.Es kann die Leistung eines nachgeschalteten Trockners verbessern, die Austauschzeit von Präzisionsfilterelementen verlängern und Geräteausfälle verhindern.

2. Modularer Anschluss möglich AFF2C~22C/AFF37B,75B/AFF75A~220A.

3.  Optionale Elementlebensdaueranzeige.

4. Verfügbare Anschlussgrößen: 1/8' bis 2' (Rc, NPT oder G)

■ Symbol

WasserabscheiderfilterTrennfilter

Product Specifications

ArbeitsmediumDruckluft
Max.Arbeitsdruck*11,0 MPa
Mindest.Arbeitsdruck*20,05 MPa
Beweisdruck1,5 MPa
Arbeitstemperatur5 bis 60℃
Filterleistung3 µm (Filtrationseffizienz: 99 %)
Zeitraum für den Elementaustausch

2 Jahre*1 oder wenn der Druckabfall 0,1 MPa erreicht

*1) Der maximale Betriebsdruck des AFF75A bis AFF220A beträgt 0,97 MPa und der Elementaustausch   Der Zeitraum liegt dann vor, wenn der Druckabfall 0,1 MPa erreicht oder nach einem Jahr Betrieb.

*2) Mit automatischem Kondensatablass: 0,1 MPa (NO-Typ) oder 0,15 MPa (NC-Typ)

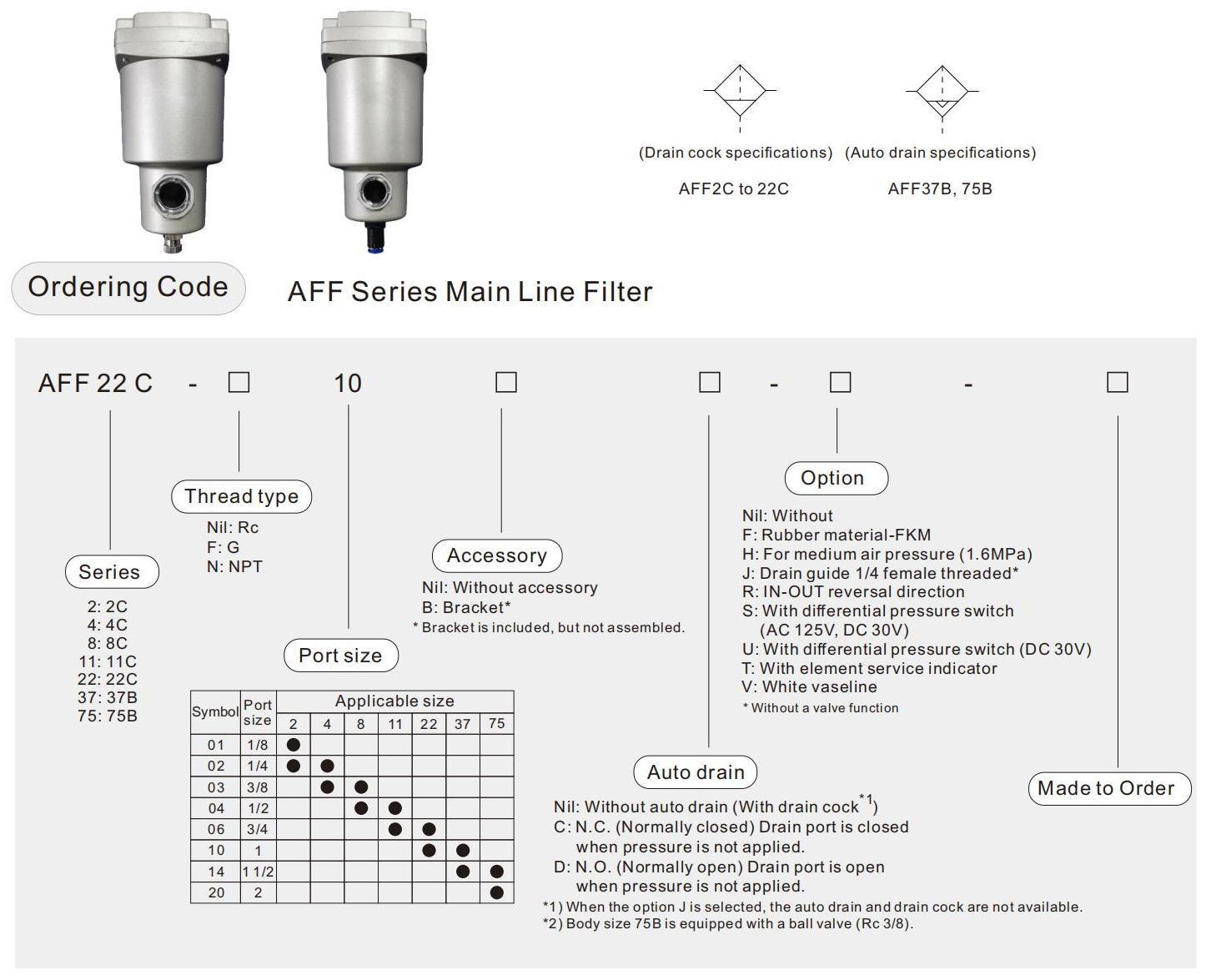

ModellSpezifikationZubehörteil-Nr. (Option)

Ersatzteile

HandbetriebAutomatischer AbflussKompressorleistung (ca.)FließrateAnschlussgrößeGewichtHalterungsmontageManometer (2Stk.)Gegenflansch (2 Stk.)Elementmontage
AFF2C-01-□AFF2C-01D-□2,2 kW300 l/min1/8

0,38 kg

AM-BM101————AFF-EL2B
AFF2C-02-□AFF2C-02D-□1/4
AFF4C-02-□AFF4C-02D-□3,7 kW750 l/min1/40,55 kgAM-BM102AFF-EL4B
AFF4C-03-□AFF4C-03D-□3/8
AFF8C-03-□AFF8C-03D-□7,5 kW1500 l/min3/80,9 kgAM-BM103AFF-EL8B
AFF8C-04-□AFF8C-04D-□1/2
AFF11C-04-□AFF11C-04D-□11KW2200 l/min1/21,4 kgAM-BM104AFF-EL11B
AFF11C-06-□AFF11C-06D-□3/4
AFF22C-06-□AFF22C-06D-□22KW3700 l/min3/42,1 kgAM-BM105AFF-EL22B
AFF22C-10-□AFF22C-10D-□1
AFF37B-10-□AFF37B-10D-□37KW6000 l/min14,2 kgBM56AFF-EL37B
AFF37B-14-□AFF37B-14D-□1 1/2
AFF75B-14-□AFF75B-14D-□75KW12000 l/min1 1/210,5 kgBM57AFF-EL75B
AFF75B-20-□AFF75B-20D-□2
AFF75A-20-□AFF75A-20D-□75KW12400 l/min2B Flansch50kg——G46-15-02 50(2B)JIS 10K FFEC700-003N
AFF125A-30-□AFF125A-30D-□110 bis 125 kW23700 l/min3B Flansch52kg80(3B)JIS 10K FFEC700-003N
AFF150A-40-□AFF150A-40D-□150KW30000 l/min4B Flansch72kg100(4B)JIS 10K FFEC800-003N
AFF220A-40-□AFF220A-40D-□180 bis 220 kW45000 l/min4B Flansch87kg100(4B)JIS 10K FF EC900-003N

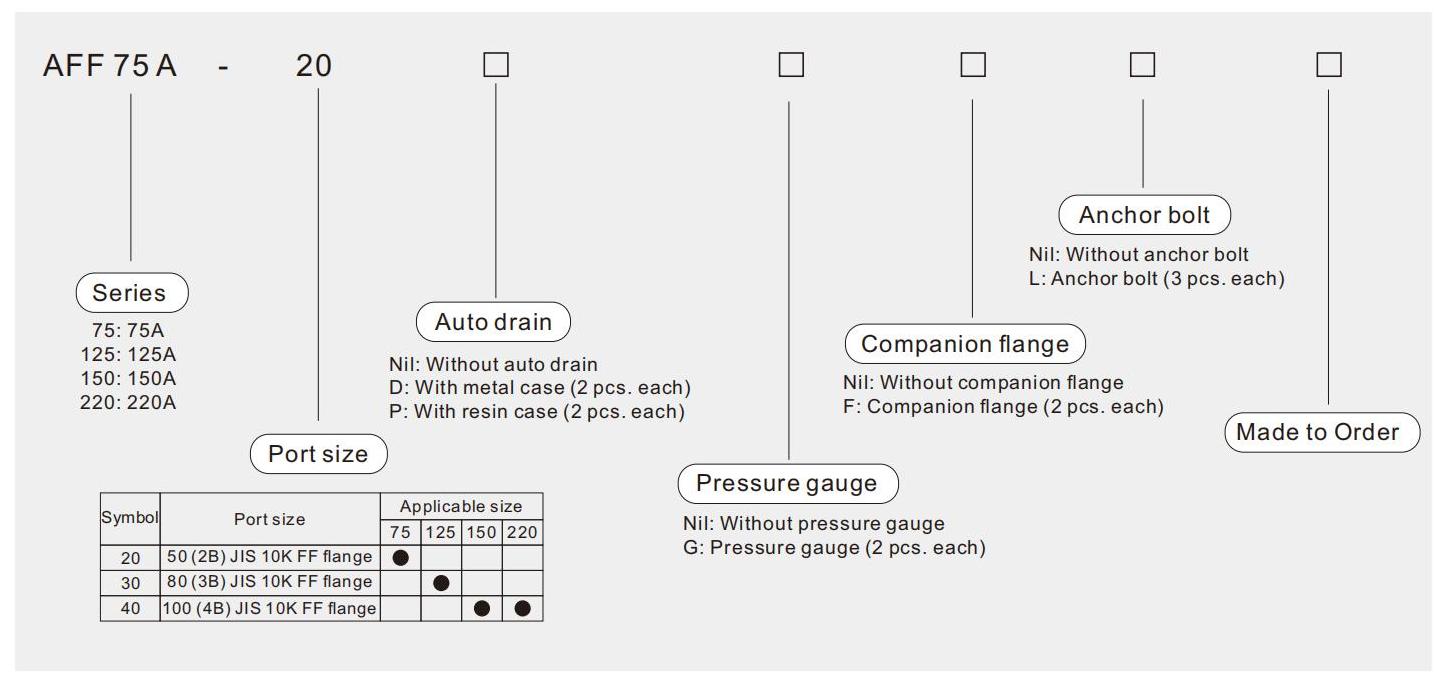

Bestellbeispiel: Durchflussrate 12.000 l/min, Anschlussgröße G2, Typ mit automatischer Entleerung

Modell: AFF75B-F20D
