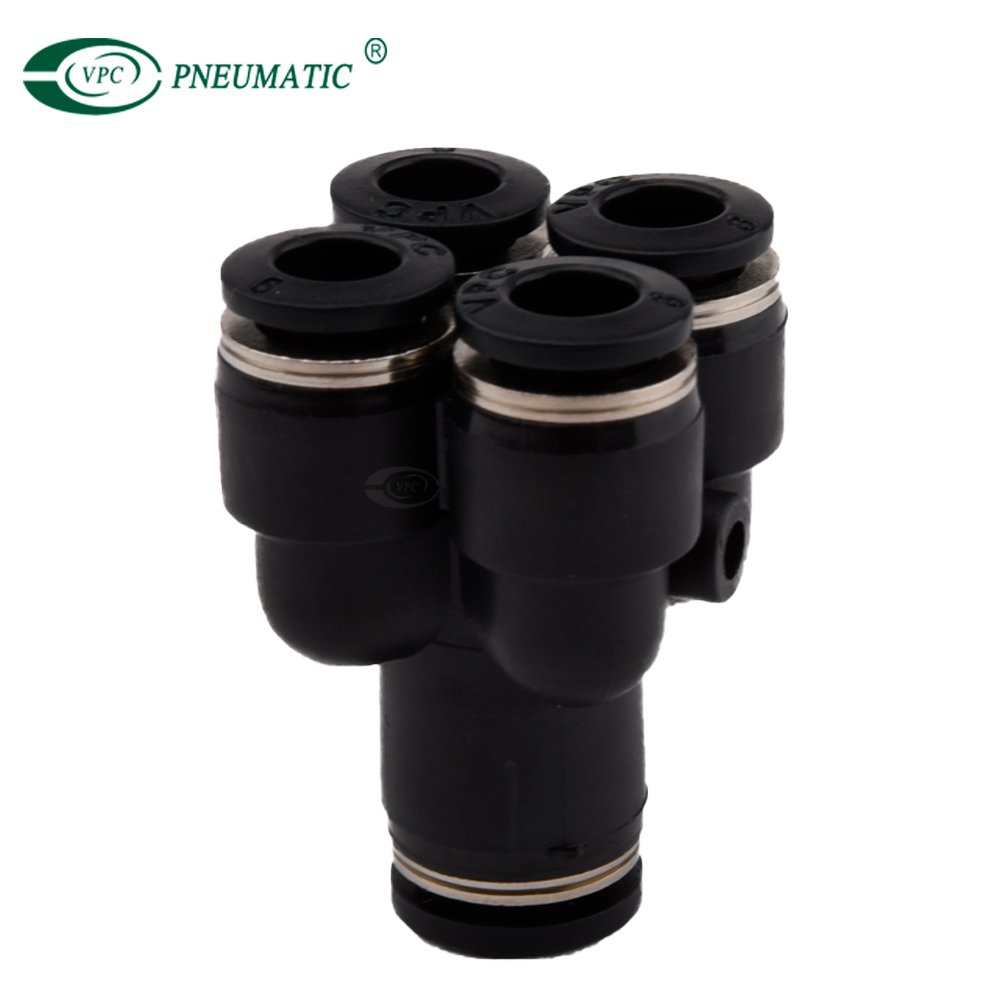

HQ2UD 5-Wege-Doppel-Y-Anschluss
HQ2UD 5-Wege-Doppel-Y-Anschluss HQ2UD 5-Wege-Doppel-Y-Anschluss

loading

HQ2UD 5-Wege-Doppel-Y-Anschluss

Anteil an:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  1. Einfach zu verbinden/durch eine Berührung zu verbinden/zu trennen.
  2. Die elliptische Hülse ermöglicht es, die Wanne E leicht im engen Raum aufzutragen und zu entfernen.

  • HQ2UD 06-08

  • VPC Pneumatic

  • 39174000

Anwendbares Rohr:
Nylon
Polyurethan
Körperfarbe:
Schwarz, blau, weiß
Verfügbarkeitsstatus:
erkundigen In den Einkaufswagen

Produktbeschreibung

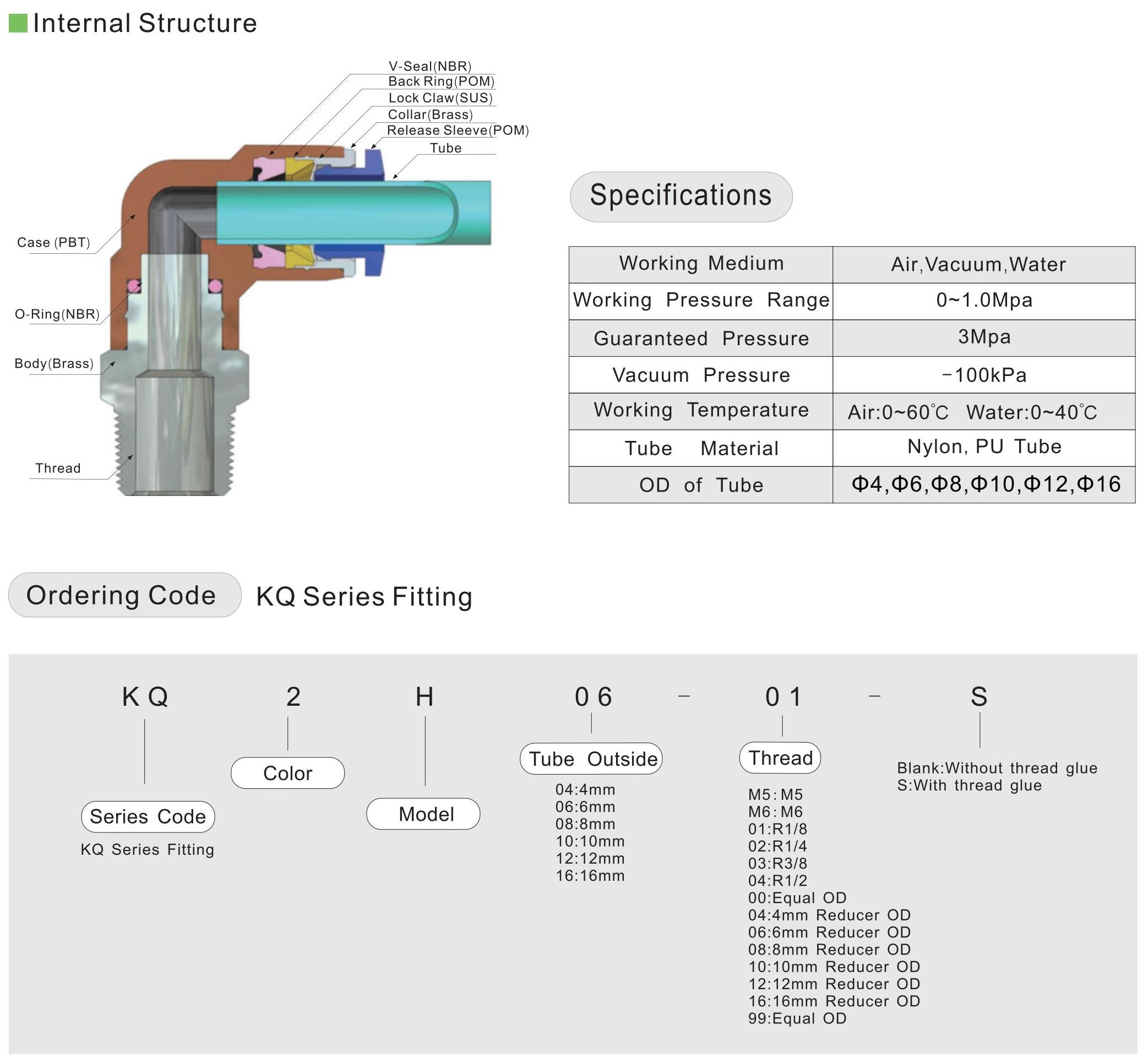

KQ pneumatische Anpassung


Produktspezifikationen

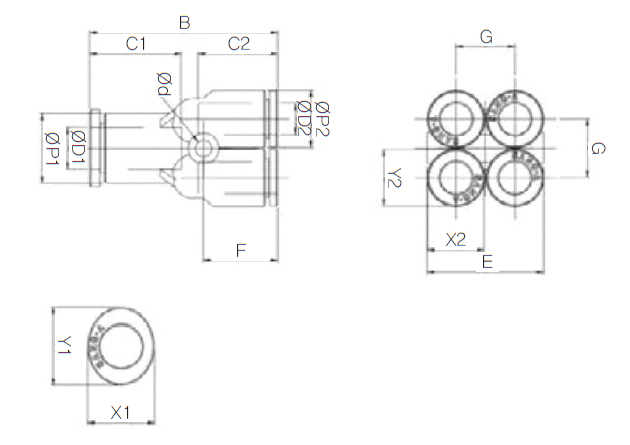

Pxg

Modell Ød1 ØD2 Øp1 Øp2 B C1 C2 E F G ØD X1 Y1 X2 Y2 Öffnung
(Ømm)
HQ2UD 04-06 6 4 11.2 9 32.5 15.5 14.5 18.2 13.1 9.2 3.2 11 13 8.6 8.6 2.3
HQ2UD 06-08 8 6 13.2 11.2 36.6 17.8 15.5 22.6 14.5 11.5 3.2 13 15 11 11 3.7


PDF Herunterladen
