| Arbeitsmedium: | |
|---|---|
| Arbeitstemperatur: | |
| Druckeinstellungsbereich: | |
| maximaler Druck: | |
| Anwendbares Rohr: | |
| Faden: | |
| Körperfarbe: | |

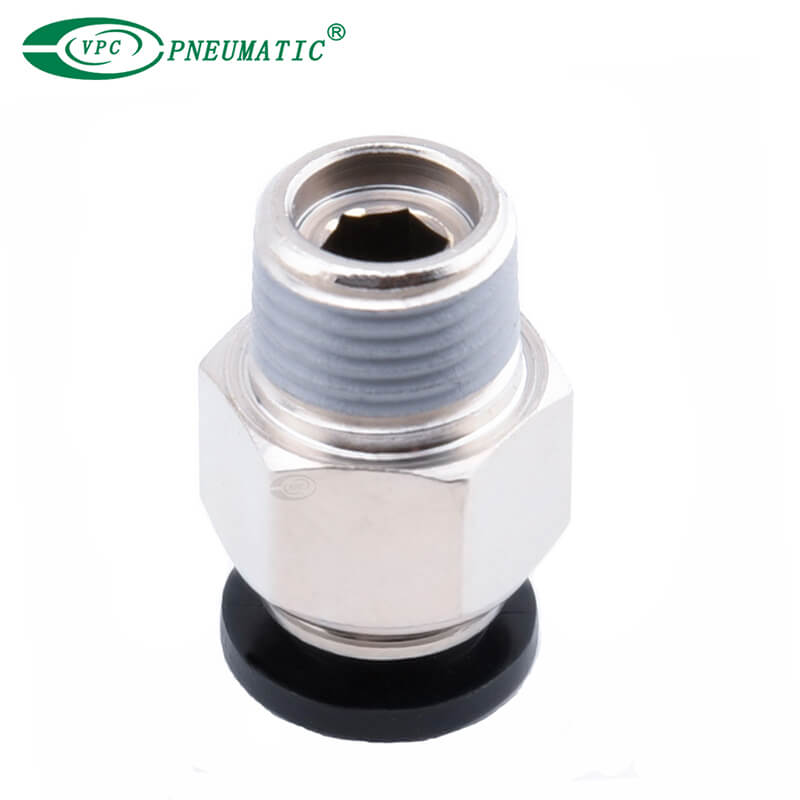

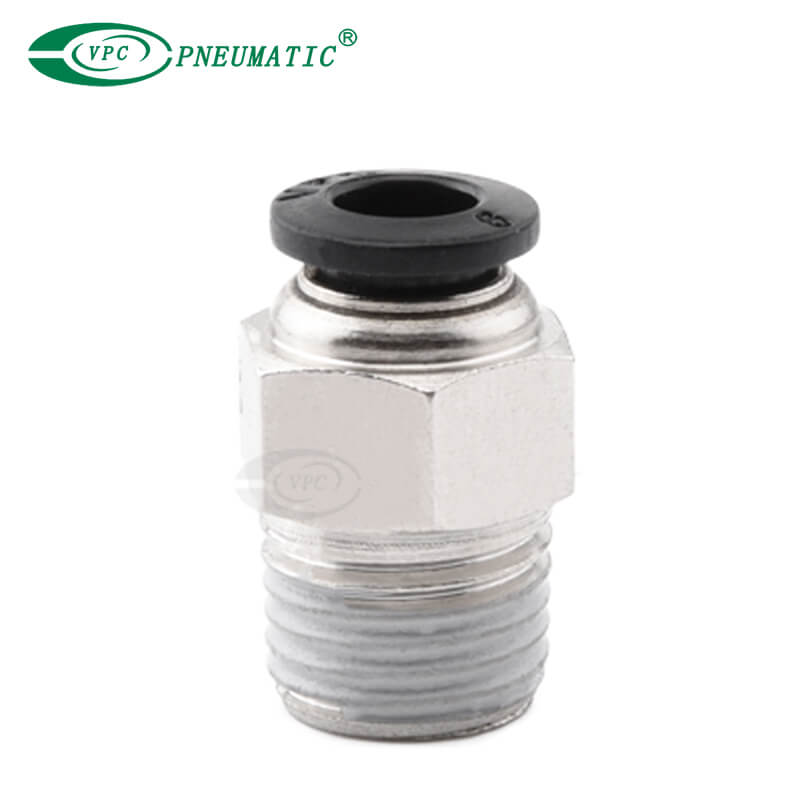

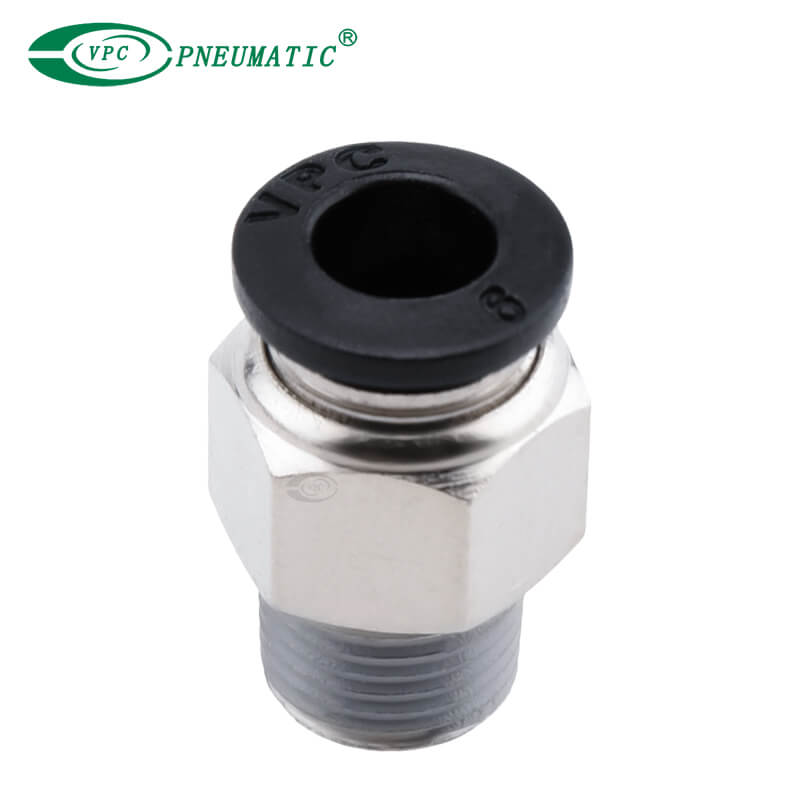

Produktbeschreibung
■ Rohrgröße
| Rohr (metrisch) | Rohr (Zoll) | ||||||||||||
| Code | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| Rohr draußen | Ф4 | Ф6 | Ф8 | Ф10 | Ф12 | Ф14 | Ф16 | Ф5/32 | Ф3/16 | Ф1/14 | Ф5/16 | Ф3/8 | Ф1/2 |
■ Faden
| Faden (Metrisch) | ||||||||
| Code | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| Faden | M5×0,8 | M6×1,0 | M8×1,0 | M10×1,0 | M12×1,25 | M14×1,5 | M16×1,5 | M20×1,5 |
| 55°-Gewinde (R) | |||||
| Code | 01 | 02 | 03 | 04 | 06 |
| Faden | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 |
| Thread (UNF) | UNS Gewinde 60° | |||||
| Code | U10 | 01N | 02N | 03N | 04N | 06N |
| Faden | 10-32UNF | NPT1/8 | NPT1/4 | NPT3/8 | NPT1/2 | NPT3/4 |
Produktspezifikationen
| Arbeitsmedium | Luft, Vakuum |
| Arbeitsdruckbereich | 0 bis 0,8 MPa |
| Max.Druck | 1,2 MPa |
| Arbeitstemperatur | 0 bis 60℃ |
| Anwendbarer Schlauch | Nylon, PU |

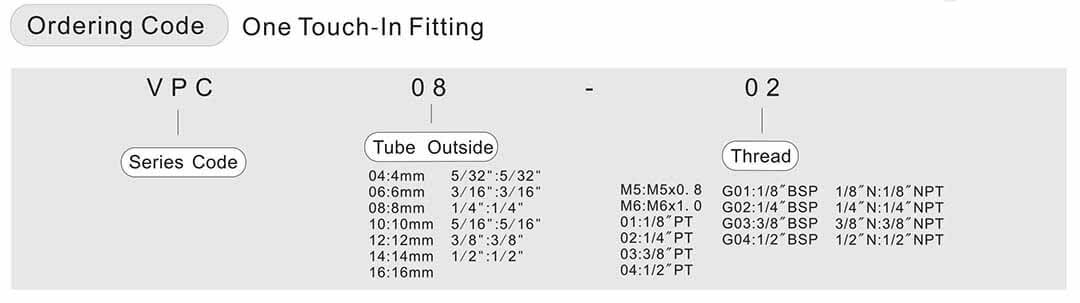

| Rohr (metrisch) – Gewinde (R) | Rohr (Zoll) - Gewinde (R) | Rohr (Zoll) - Gewinde (NPT) | |||||
| VPC04-M5 | VPC06-04 | VPC12-02 | VPC1/4-01 | VPC3/8-04 | VPC5/32-1/8'N | VPC1/4-1/4'N | VPC1/2-1/4'N |
| VPC04-M6 | VPC08-01 | VPC12-03 | VPC1/4-02 | VPC1/2-02 | VPC5/32-1/4'N | VPC1/4-3/8'N | VPC1/2-3/8'N |
| VPC04-01 | VPC08-02 | VPC12-04 | VPC1/4-03 | VPC1/2-03 | VPC3/16-1/8'N | VPC5/16-1/8'N | VPC1/2-1/2'N |
| VPC04-02 | VPC08-03 | VPC14-03 | VPC5/16-01 | VPC1/2-04 | VPC3/16-1/4'N | VPC5/16-1/4'N | |
| VPC06-M5 | VPC08-04 | VPC14-04 | VPC5/16-02 | VPC1/4-1/8'N | VPC5/16-3/8'N | ||
| VPC06-M6 | VPC10-01 | VPC16-03 | VPC5/16-03 | VPC3/8-1/8'N | |||
| VPC06-01 | VPC10-02 | VPC16-04 | VPC3/8-01 | VPC3/8-1/4'N | |||
| VPC06-02 | VPC10-03 | VPC3/8-02 | VPC3/8-3/8'N | ||||
| VPC06-03 | VPC10-04 | VPC3/8-03 | VPC3/8-1/2'N | ||||
