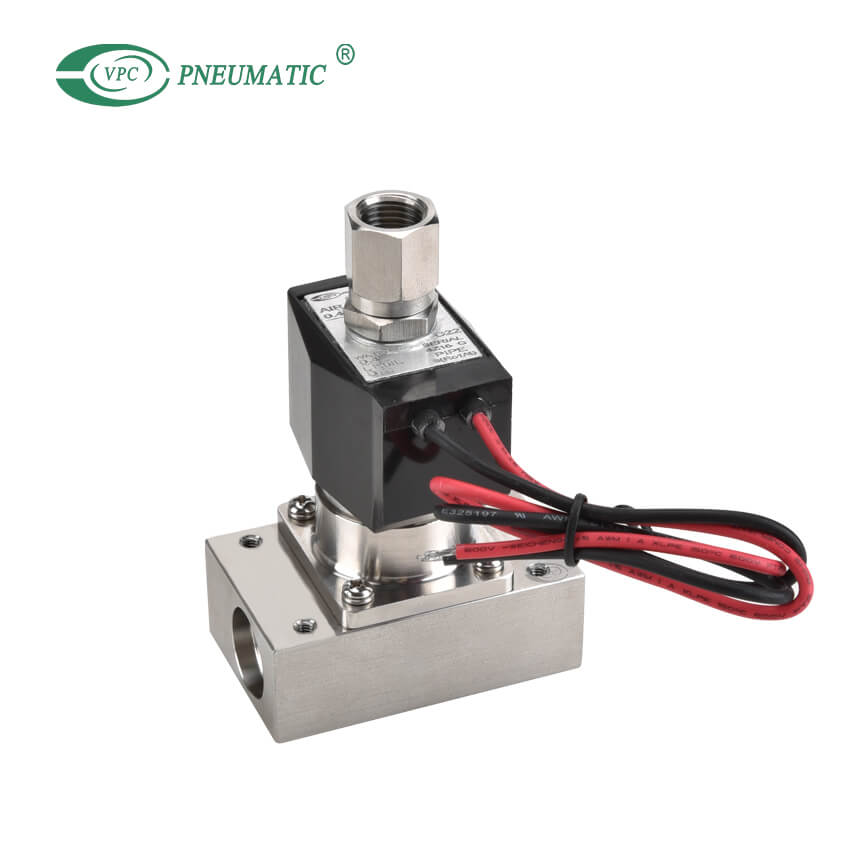

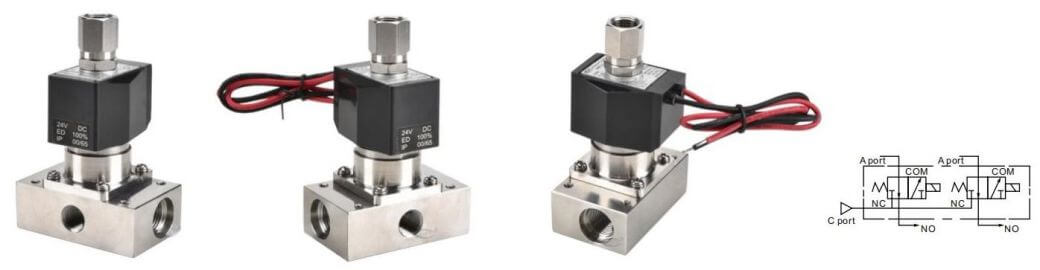

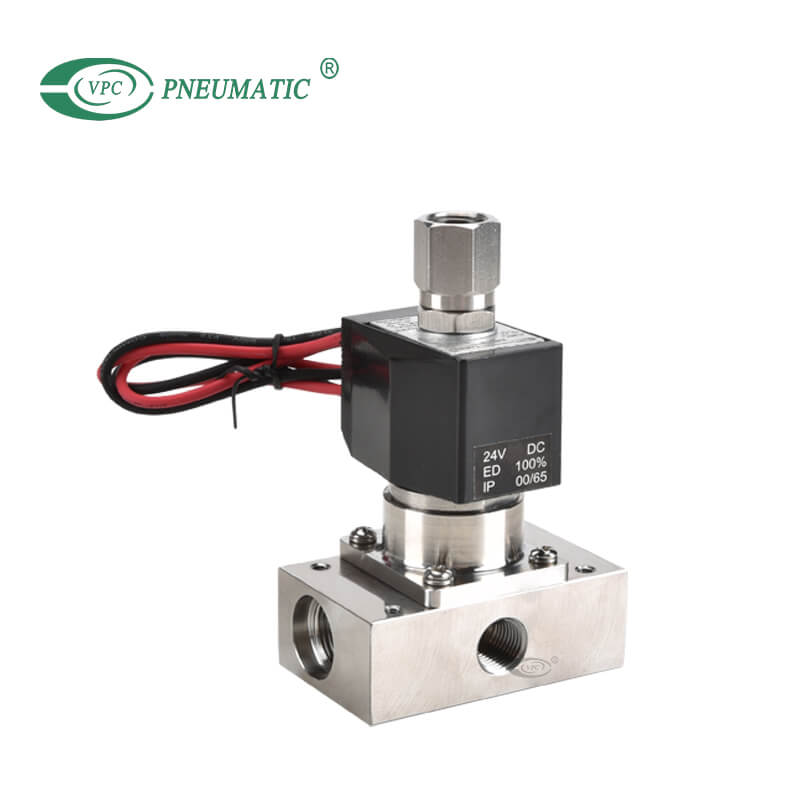

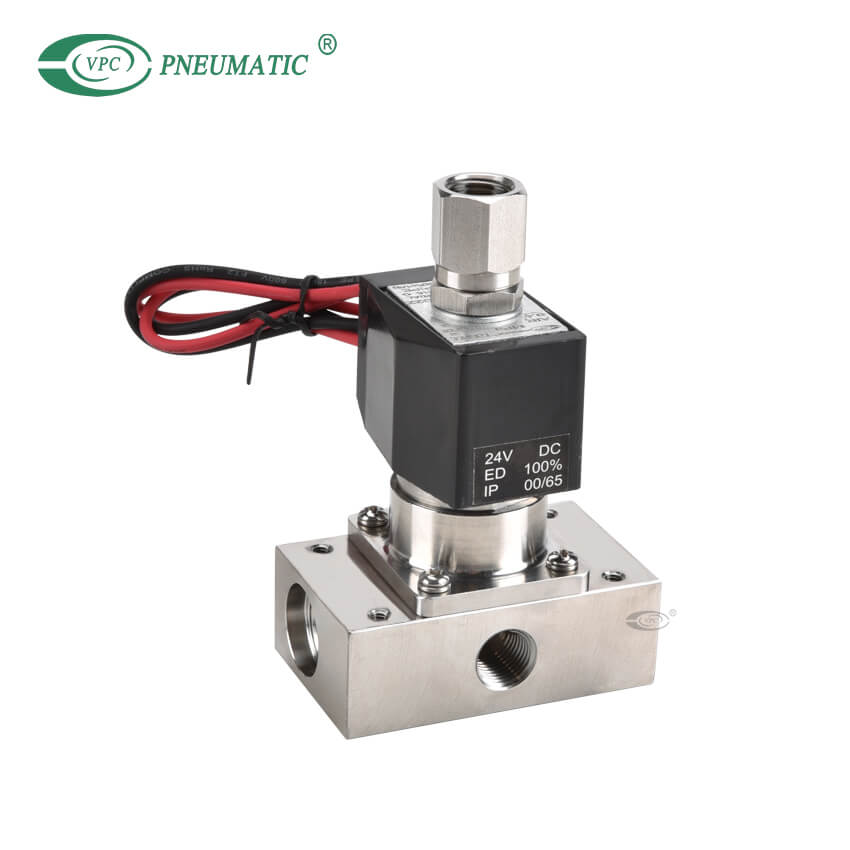

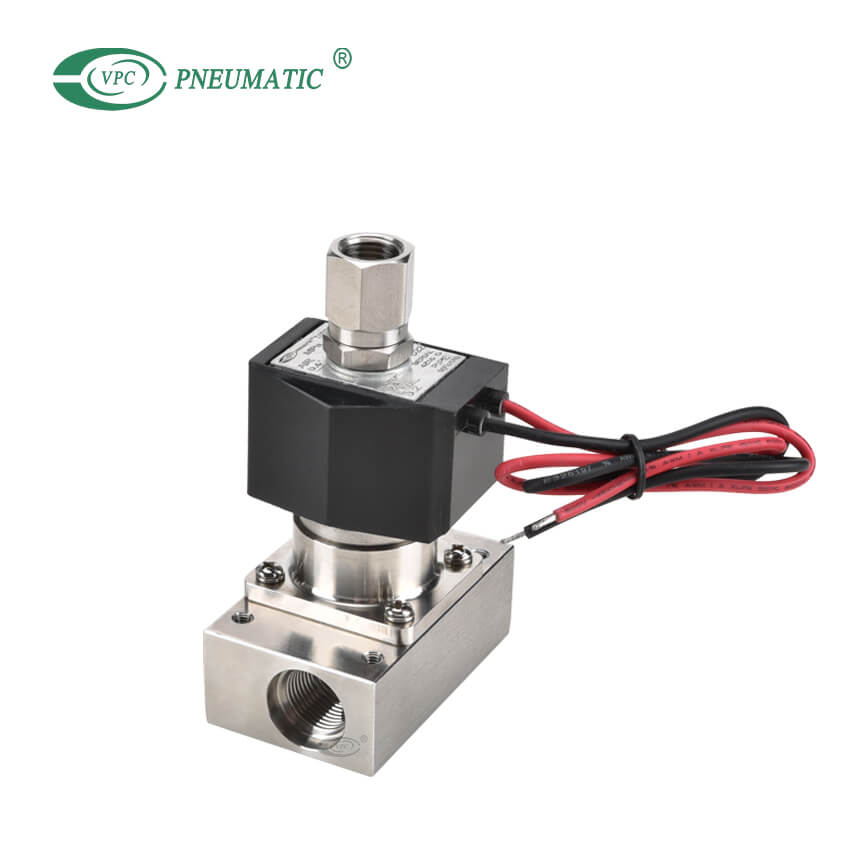

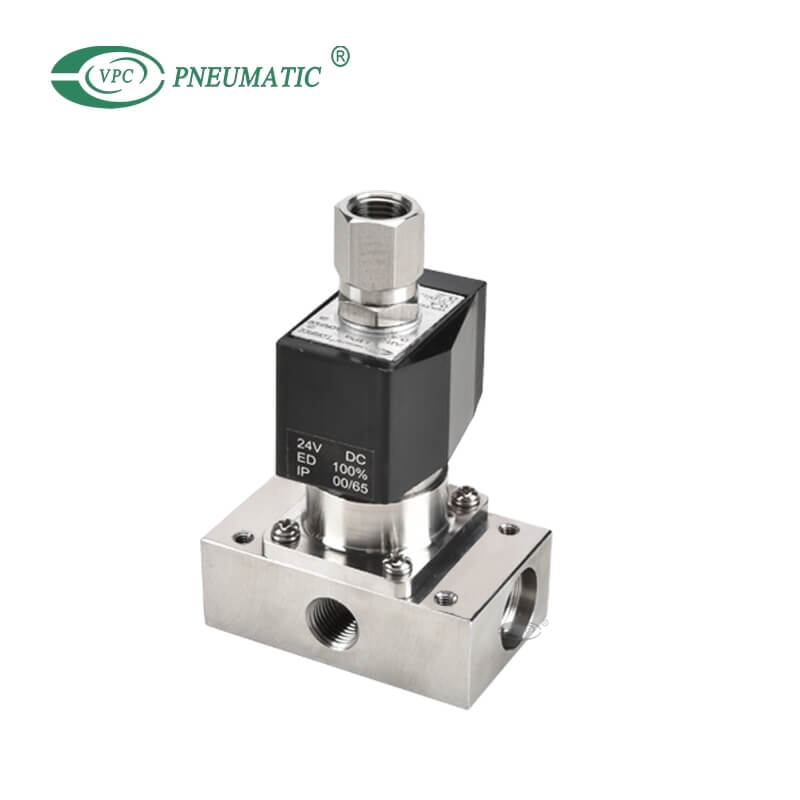

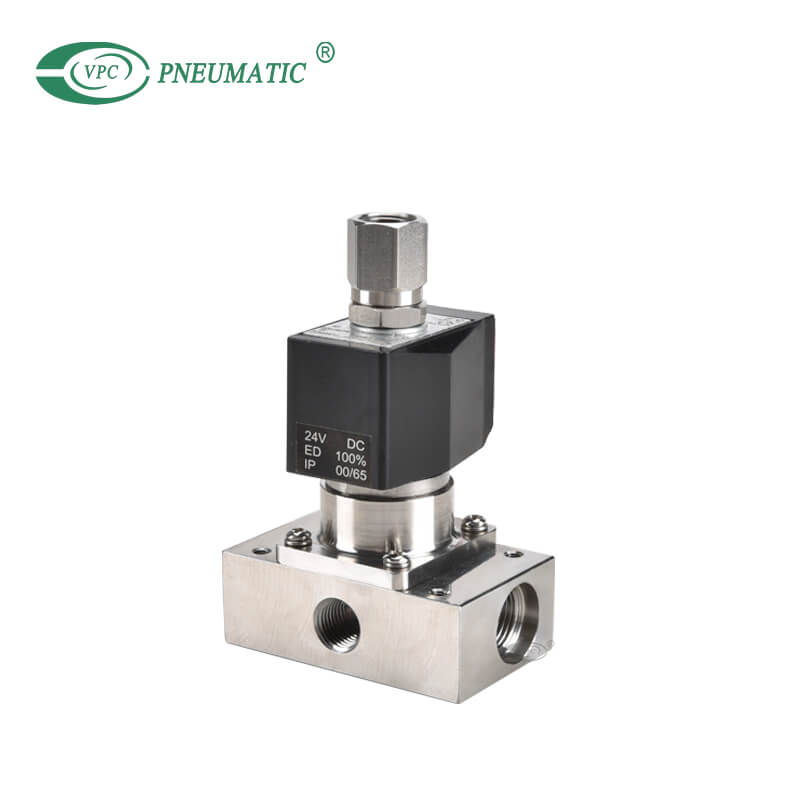

Produktbeschreibung
1. Das Gehäuse- und Dichtungsmaterial kann so ausgewählt werden, dass es verschiedene Flüssigkeiten unterstützt.
2. Kompatibel mit verschiedenen Anwendungen durch eine Vielzahl von Kombinationen aus Öffnungsgrößen und Spulenoptionen.
3. 2-Wege (Öffner, Schließer), 3-Wege, Verteiler: Wählen Sie die ideale Komponente entsprechend dem verwendeten Kreis aus.
4. Der Ventilkörper ist in Kupfer und Edelstahl erhältlich, sodass Sie das benötigte Material je nach Einsatzumgebung auswählen können.
GAG31① 1② □③ - 1④ - 7⑤ - 0⑥ 3A⑦ AGS - DC24V⑧
| ① Typenschlüssel | GAG311: Gemeinsame Versorgung/individuelle Entlüftung (Druckbeaufschlagung Anschluss C) | ||
| GAG351: Gemeinsame Versorgung/getrennter Fluss (Druckbeaufschlagung Anschluss C) | |||
| ② KEINE Anschlussgröße | 1: 1/8 2: 1/4 3: 3/8 | ||
| ③ Faden | Null: Rc | G: G | NPT: NPT |
| ④ Öffnungsgröße | 1: 1,5mm 2: 2,0 mm | ||
| ⑤ Verteilerstation Nr. | 2 bis 10: 2 Stationen bis 10 Stationen 0: Nur Aktuator | ||
| ⑥ Gehäuse/Dichtmittel-Kombination | 0: Nitrilkautschuk | ||
| ⑦ Spulengehäuse | Nil: Grommment-Anschlusskabel | ||
| ⑧ Standardspannung | DC12V, DC24, AC100V, AC200V | ||
* Bestellungen nur für Abdeckplatte und Unterplatte sind ebenfalls verfügbar.Wenden Sie sich für weitere Informationen an VPC.
* Wenden Sie sich für Verteilerstationen mit 11 oder mehr Nummern an VPC.
Produktspezifikationen
| Art | Standardspezifikationen | Optionale Spezifikationen | |
| Arbeitsmittel | Luft/Niedrigvakuum /Wasser/Kerosin/Öl | Heißes Wasser | Dampf |
| Arbeitsdruckdifferenz | 0 bis 1 MPa | ||
| max.Arbeitsdruck | 1MPa | ||
Beweisdruck | 10 MPa | ||
| Flüssigkeitstemperatur (kein Gefrieren) | -10 Grad bis 60 °C | -10 °C bis 90 °C | -10 °C bis 184 °C |
| Arbeitstemperatur | -20 °C bis 60 °C | -20 °C bis 100 °C | |
| Thermische Klasse | Klasse 130 (B) | Klasse 180 (H) | |
| Atmosphäre | Platz frei von korrosiven Gasen und explosiven Gasen | ||
| Ventilstruktur | Direkt wirkende Tellerstruktur | ||
Undichtigkeit des Ventilsitzes | 0,2cm3/min (ANR) oder weniger (Luft) | 300cm3/min (ANR) oder weniger (Luft) | |
| Montage | Uneingeschränkt | ||
| Gehäuse-/Dichtungsmaterial | Edelstahl/Nitrilkautschuk | Edelstahl/EPM-Gummi | Edelstahl/PTFE |
* Siehe max.Arbeitsdruckdifferenz in den einzelnen Spezifikationen.
| Modell | GAG311-1 | GAG351-2 | ||
| Anschlussgröße | Rc1/8 | |||
| Öffnungsgröße (mm) | oben | 1.5 | 2.0 | |
| Körper | 1.5 | 2.0 | ||
| Max. Arbeitsdruckdifferenz (MPa) | Luft | AC | 0.7 | 0.4 |
| Gleichstrom | 0.7 | 0,4 (0,35) | ||
| Wasser (heiß) | AC | 0.7 | 0.4 | |
| Gleichstrom | 0.7 | 0.4 | ||
| Öl (50mm2/s) | AC | 0.6 | 0.25 | |
| Gleichstrom | 0,6 (0,5) | 0,2 (0,15) | ||
| Dampf | AC | 0.7 | 0.4 | |
| Nennspannung | 110 VAC 50/60 Hertz 220 VAC 50/60 Hertz 12 VDC 24 VDC | |||
| Scheinleistung (VA) | Beim Halten | 50Hz | 14 | |
| 60Hz | 11 | |||
| Beim Starten | 50Hz | 20 | ||
| 60Hz | 16 | |||
| Stromverbrauch (W) | AC | 50/60Hz | 6/4.2 | |
| Gleichstrom | 11 (8,1) | |||
*1: Die obigen Modellnummern beziehen sich auf die Grundgröße des NO-Anschlusses (Rc) und die Öffnungsgröße.Siehe Bestellanleitung für andere Kombinationen.
*2: Der Spannungsschwankungsbereich muss innerhalb von ±10 % der Nennspannung liegen.
*3: Die in ( ) angezeigten Werte gelten für den Gleichspannungstyp mit DIN-Klemmenkasten und geben die max.Betriebsdruck bei Druckbeaufschlagung über den NO-Anschluss.
*4: Verwenden Sie bei Verwendung im Dauerstromzustand eine Fluorkautschukdichtung.
*5: Eine Druckbeaufschlagung des NO-Anschlusses ist für die PTFE-Dichtung nicht möglich.
*6: 100 VAC (50/60 Hz) können mit 110 VAC (60 Hz) verwendet werden.Die 200 VAC (50/60 Hz) können mit 220 VAC (60 Hz) verwendet werden.

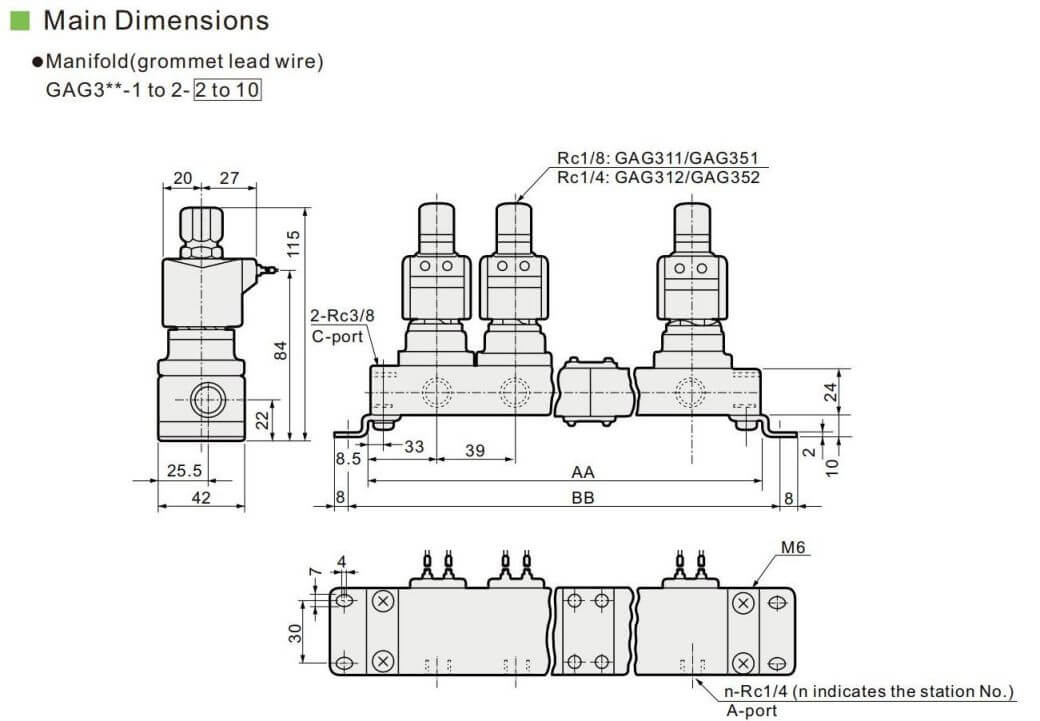

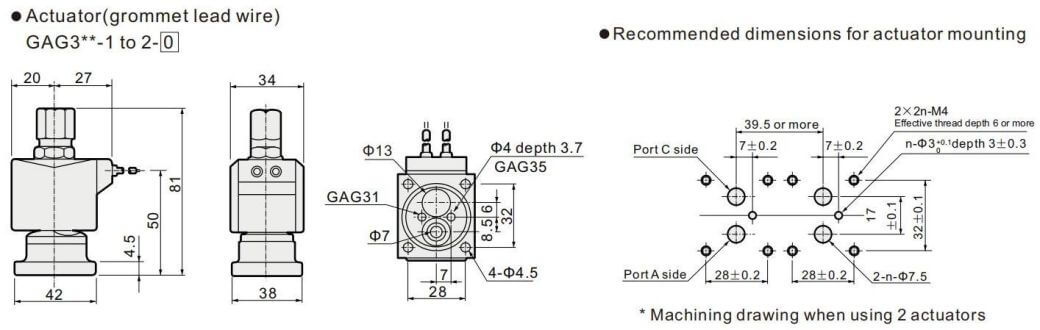

Hauptabmessungen
| Station Nr. | AA | BB | Verteilerkonfiguration | Station Nr. | AA | BB | Verteilerkonfiguration |
| 2 | 106 | 122 | 2 Stationen x 1 | 7 | 329 | 345 | 5 Stationen + 2 Stationen |
| 3 | 145 | 161 | 3 Stationen x 1 | 8 | 368 | 384 | 5 Stationen + 3 Stationen |
| 4 | 212 | 228 | 2 Stationen x 2 | 9 | 435 | 451 | 3 Stationen x 3 |
| 5 | 223 | 239 | 5 Stationen x 1 | 10 | 446 | 462 | 5 Stationen x 2 |
| 6 | 290 | 306 | 3 Stationen x 2 | Kontaktieren Sie VPC für 11 Stationen oder mehr | |||
*1: Mehrfachanschlussplatten-Konfiguration kombiniert Einheiten mit 2 Stationen, 3 Stationen und 5 Stationen.
*2: Die Abmessungen sind für Anschlussgrößen von G- und NPT-Gewinden gleich.
Produkt-FAQ
Q1. Was ist ein 3-Wege-Magnetventil mit 2 Positionen?
Die gebräuchlichsten Arten von Magnetventilen sind 2-Wege- und 3-Wege-Ventile, die N/O (normalerweise offen) oder N/C (normalerweise geschlossen) sein können.Zum Beispiel ein 2/2 Ventil hat zwei Ports (in/out) und zwei Zustände (offen/geschlossen).Das 3-Wege-Ventil mit 2 Positionen hat drei Anschlüsse und zwei Zustände. Ermöglicht mehrere unterschiedliche Konfigurationen von Strömungswegen, während nur zwei Anschlüsse an einer einzigen Stelle verbunden werden.
Q2. Welches Material wird für Magnetventile verwendet?
Magnetventile sind oft mit verschiedenen Gehäusematerialien erhältlich.Typische Materialien sind Nylon (Polyamid – PA), PVC (PolyVinylChlorid), Messing, vernickeltes Messing und Edelstahl (304 und 316).Die Materialauswahl hängt stark von den chemischen Eigenschaften und der Temperatur des Mediums ab.
Q3. Was ist ein direkt wirkendes Magnetventil?
Direkt wirkende Magnetventile, auch bekannt als nullbewertete Magnetventile, sind elektromechanische Ventile, die verwendet werden, um den Durchfluss von Flüssigkeiten oder Gasen zu steuern.
Q4. Was ist der Unterschied zwischen direktgesteuertem und vorgesteuertem Magnetventil?
Der Hauptunterschied zwischen direkt wirkend und Vorsteuermagnete besteht darin, dass direkt wirkende Magnetventile eine direkte Verbindung mit dem Öffnungs- und Schließanker haben, wohingegen vorgesteuerte Ventile die Verwendung des Prozessfluids verwenden, um die Steuerung des Betriebs des Ventils zu unterstützen.
Q5. Warum fallen Magnetventile aus?
Der Ausfall einer Magnetspule kann durch eine Reihe von Faktoren verursacht werden.Das Anlegen einer falschen Spannung an die Spule führt zu einem Ausfall und kann zum Durchbrennen der Spule führen.Auch elektrische Überspannungen oder Spannungsspitzen können die Spule beschädigen.Durchgebrannte Spulen können nicht repariert werden und müssen ersetzt werden.
