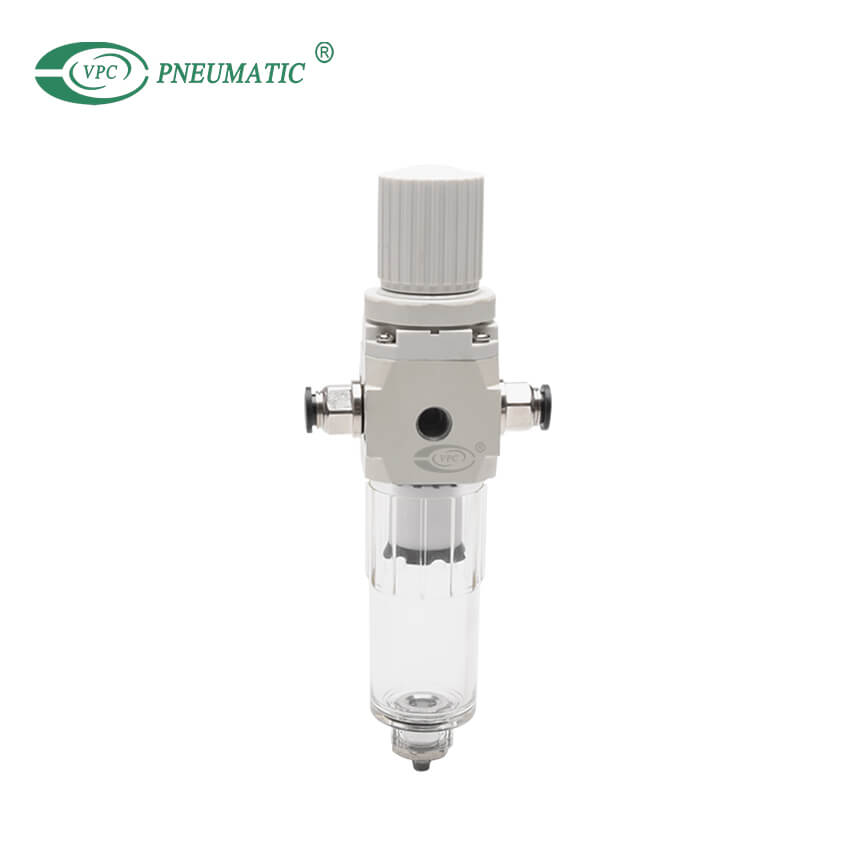

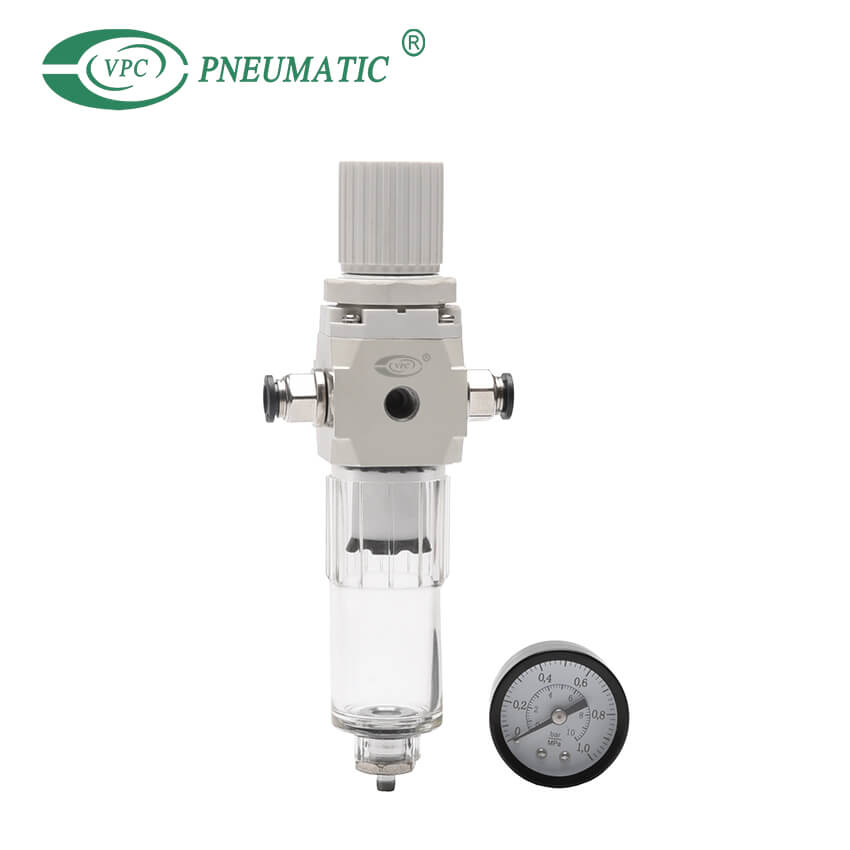

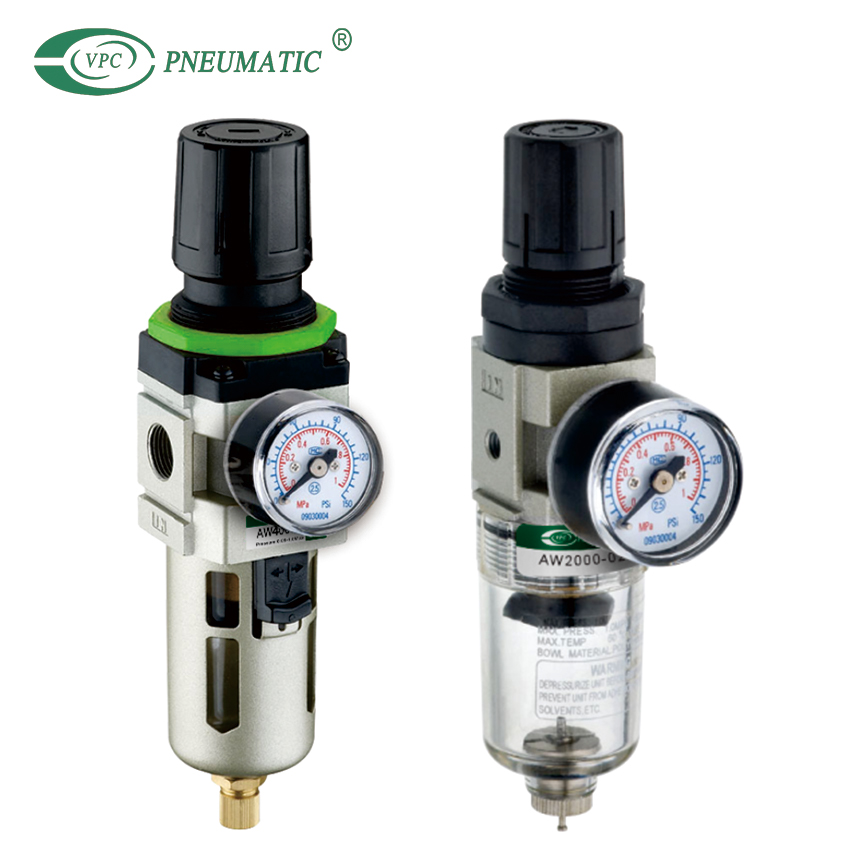

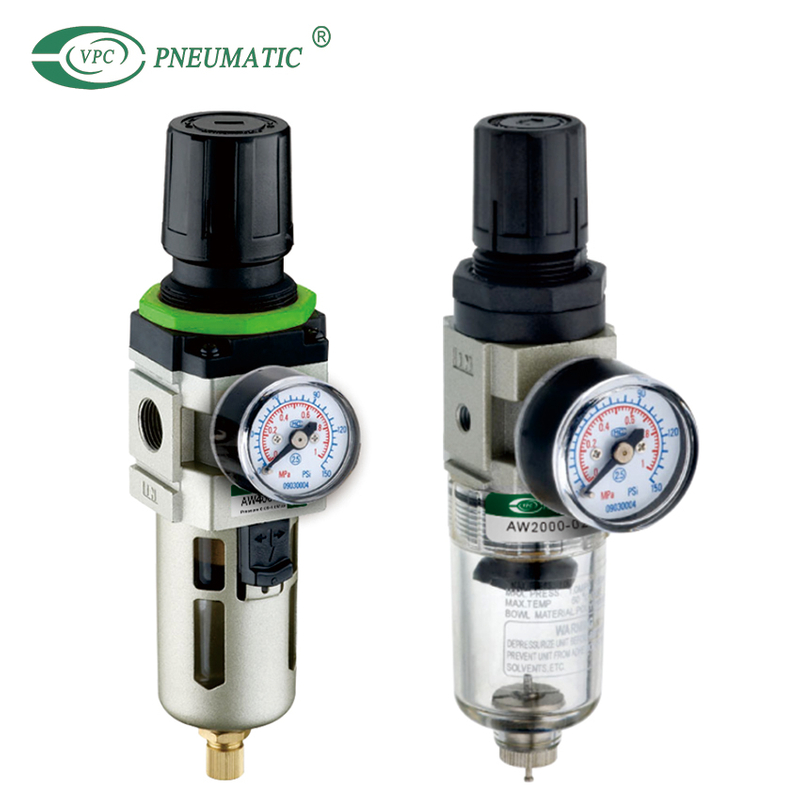

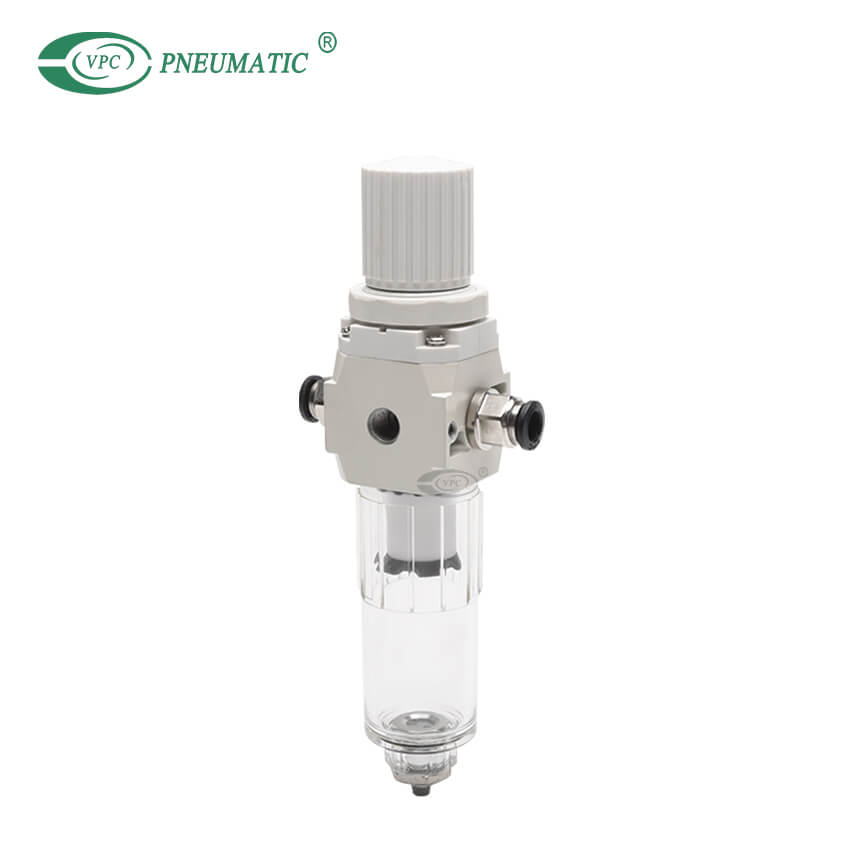

Die VPC-Serie AW ist eine Filter-/Regler-Kombination, die durch die Integration zweier Einheiten in eine den Platzbedarf und die Verrohrung minimiert.Der Druckabfall im Reglerbereich wurde reduziert, wodurch eine effizientere Einheit mit einem maximalen Einstelldruck von 145 psi entsteht.Das Element und die Schüssel der AW-Serie sind jetzt einteilig, was den Austausch des Elements erleichtert.Schüsseln der Größen 10 und 20 sind mit einem transparenten Schüsselschutz abgedeckt, der sie vollständig vor der Umwelt schützt und den Inneninhalt aus 360 Grad sichtbar macht.Diese Serie gehört zur Familie der modularen Luftaufbereitungsgeräte und kann mit anderen Produkten ähnlicher Größe kombiniert werden.AW ist in fünf Gehäusegrößen mit Rohrleitungen von M5 bis 1 Zoll in Rc- und NPT-Gewindetypen erhältlich.
  • AW3000-02

  • VPC Pneumatic

  • 8421399000

Arbeitsmedium:
Arbeitstemperatur:
Druckeinstellungsbereich:
Filterpräzision:
Ventiltyp:
Verfügbarkeitsstatus:

Produktbeschreibung

Luftfilterregler

Produktspezifikationen

Garantierte Druckfestigkeit1,5 MPa
Maximaler Arbeitsdruck1,0 MPa
Arbeitstemperatur5-60℃
Filterpräzision25 um (5 um ist optional)
SchüsselmaterialPolycarbonat
SchüsselschutzAC1000-2000 (Keine)                 AC2500-5000 (verfügbar)
DruckeinstellbereichAC1000: 0,05–0,7 MPa              AC2000–5000: 0,05–0,85 MPa
VentiltypMit Überlauf

Hinweis: Die NPT- und PT-Anschlussgröße ist optional.

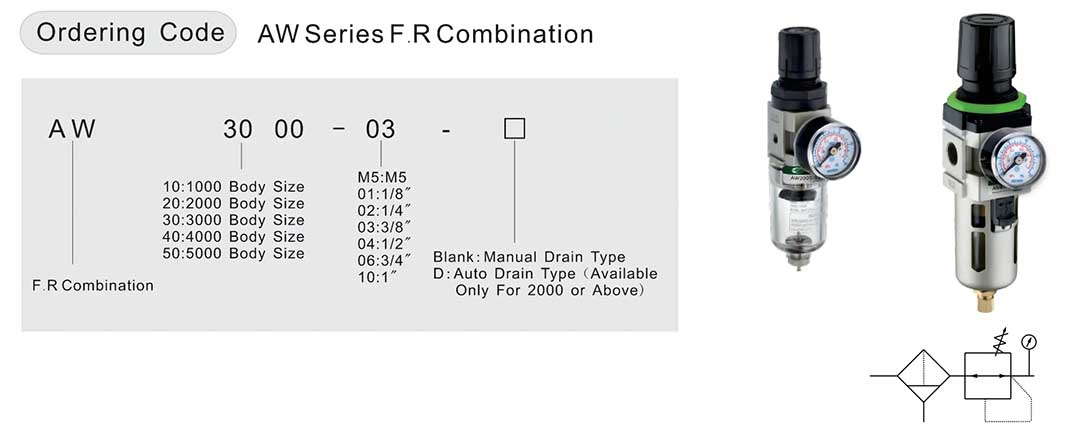

ModellSpezifikationZubehörDrian-FunktionModell mit automatischer Entleerung
Nenndurchfluss (l/min)Anschlussgröße (G)Gewindegröße des Manometers (G)Gewicht (kg)Halterung (2 Stück)
AW1000-M5100M51/160.09B120Manueller Abfluss/
AW2000-01550G1/8'1/80.36B220Manueller AbflussAW2000-01D
AW200-02G1/4'AW2000-02D
AW3000-022000G1/4'1/80.56B320

A. Nulldruckablauf

B. Manueller Abfluss

AW3000-02D
AW3000-03G3/8'AW3000-03D
AW4000-034000G3/8'1/41.15B420AW4000-03D
AW4040-04G1/2'AW4000-04D
AW4000-064500G3/4'1/41.21B420AW4000-06D
AW5000-065500G3/4'1/41.7B420AW5000-06D
AW5000-10G1'AW5000-10D

Hinweis: Die oben genannten Informationen basieren auf 0,7 MPa (7,1 kgf/cm).2) Versorgungsdruck und 0,5 MPa (5,1 kgf/cm).2) eingestellter Druck.

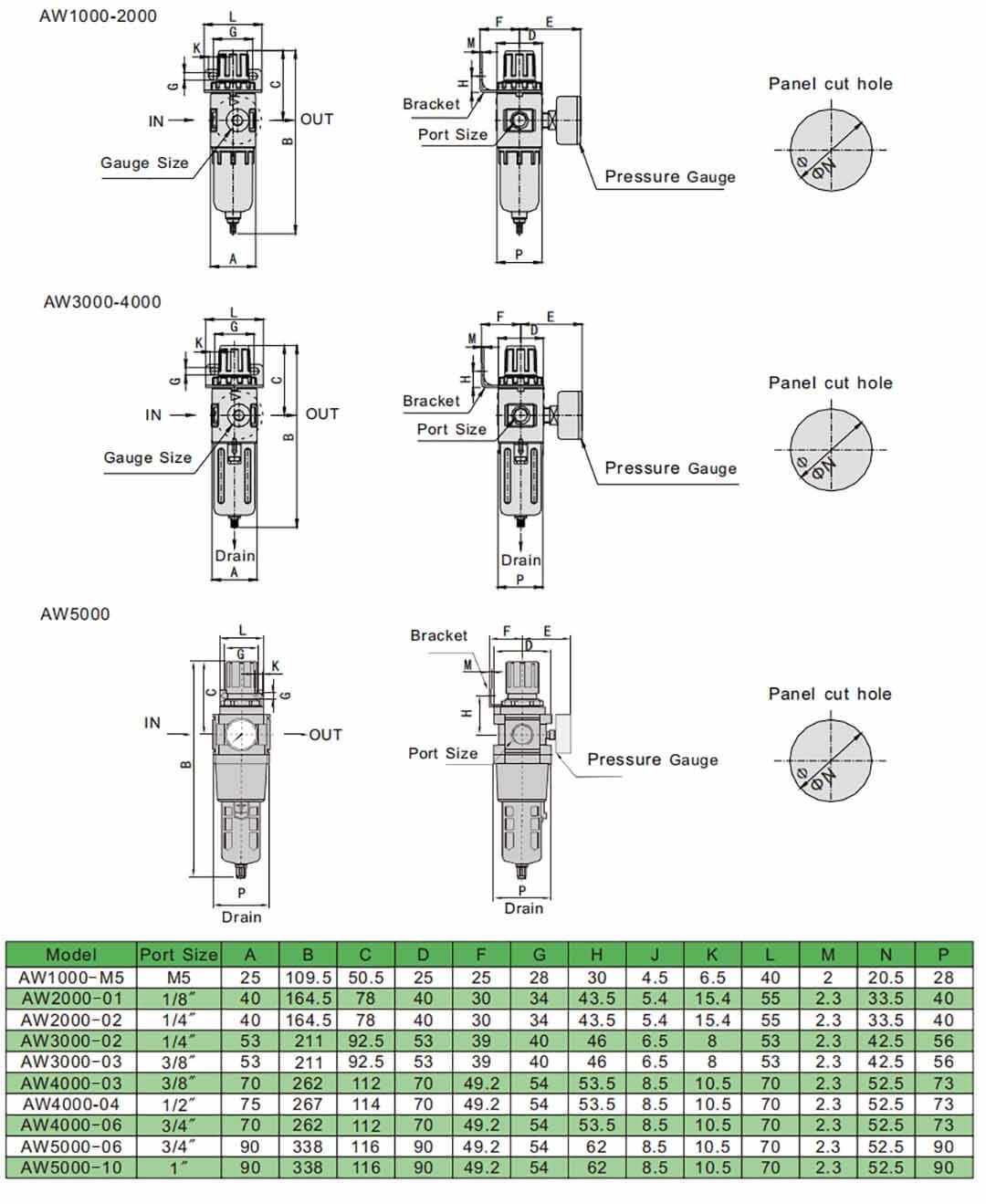

Hauptabmessungen

pneumatischer Filterregler
