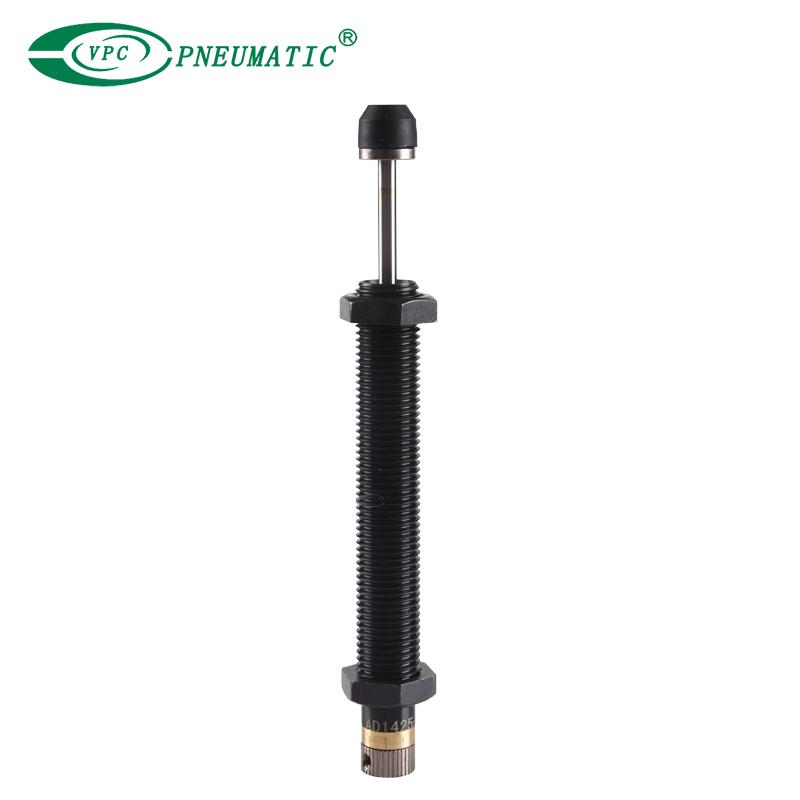

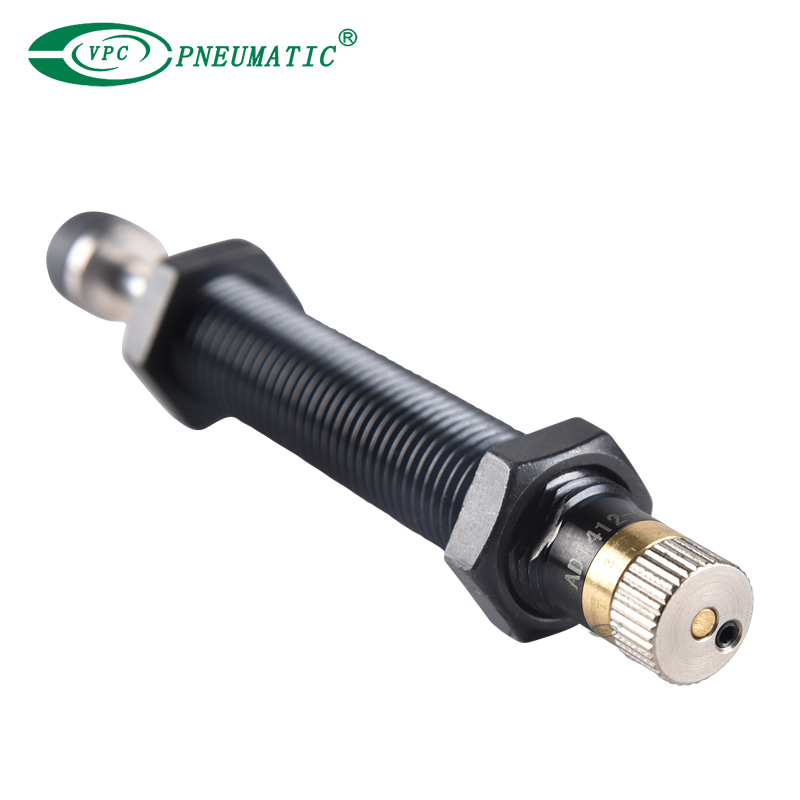

Einstellbarer Stoßdämpfer der AD-Serie

Die AD-Serie verfügt über eine verstellbare Struktur. Bei unterschiedlichen Belastungen und Aufprallgeschwindigkeiten kann der Stoßdämpferknopf auf die am besten geeignete Skala eingestellt werden, um die vom Objekt erzeugte Energie perfekt zu absorbieren. Im Vergleich zur AC-Serie bietet die AD-Serie eine höhere Energieaufnahme und ein breiteres Anwendungsspektrum.

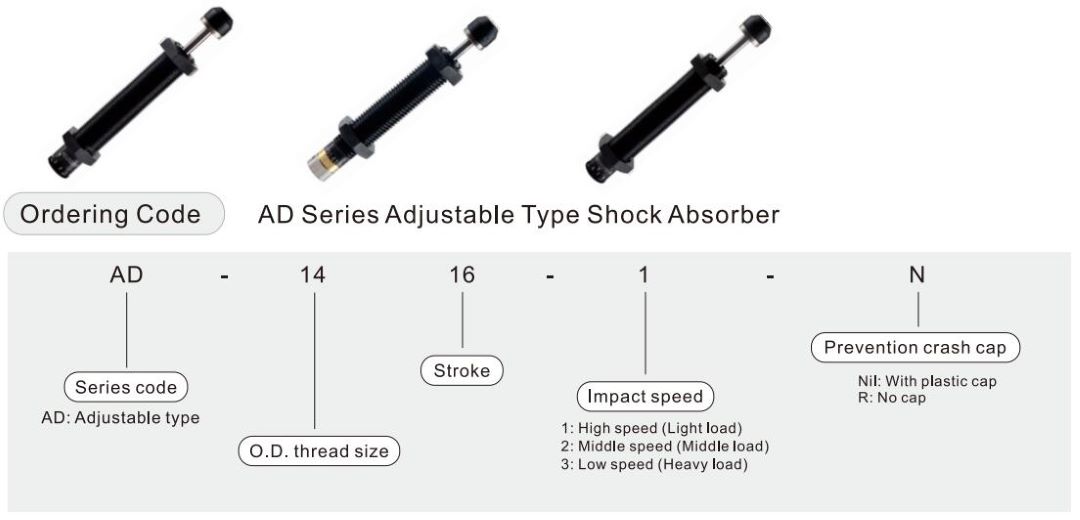

Modell:
1410 n. Chr
Produktmarke:
VPC Pneumatic

Geschwindigkeitsbereich:	0,3 bis 4,5 m/s
Umgebungstemperatur:	-10 bis 80℃
Aufprallgeschwindigkeit:	Hohe Geschwindigkeit (leichte Last) Mittlere Geschwindigkeit (mittlere Last) Niedrige Geschwindigkeit (schwere Last)
Schlaganfall:	10 bis 150 mm
Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Produktbeschreibung

■ Produktmerkmal

1. Integrierte Struktur, das Außenrohr besteht aus AISI 1215, STKM11A-Schwarzoxidation, Vernickelung, Nitrierung und Sandstrahlbehandlung zur Verbesserung der Rostbeständigkeit. Einige Modelle bestehen aus Edelstahl SUS303, der eine stärkere Rostschutzwirkung aufweist.

2. Profil mit Vollgewinde, einfach zu installieren und einzustellen, mit guter Wärmeableitungsleistung.

3. Edelstahlkern mit hoher Härte, so dass die Schlagfestigkeit des Puffers und die Korrosionsschutzleistung besser sind, um sicherzustellen, dass der normale Einsatz unter rauen Bedingungen gewährleistet ist.

4. Durch ein spezielles Öleinspritzverfahren wird die Stoßdämpfungsleistung des Puffers stabiler.

5. Als Puffermedium wird spezielles Schmieröl verwendet, das einen weiten Temperaturbereich und eine stabile Pufferleistung aufweist.

■ Symbol

Stoßdämpfer

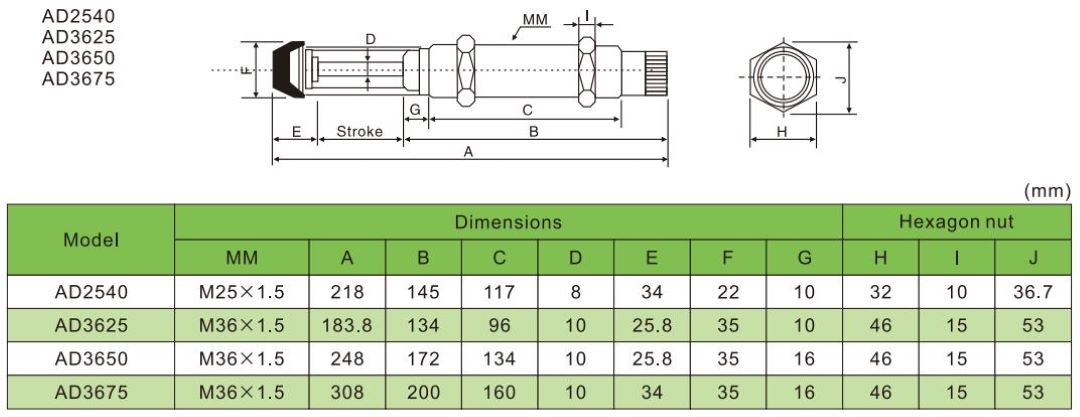

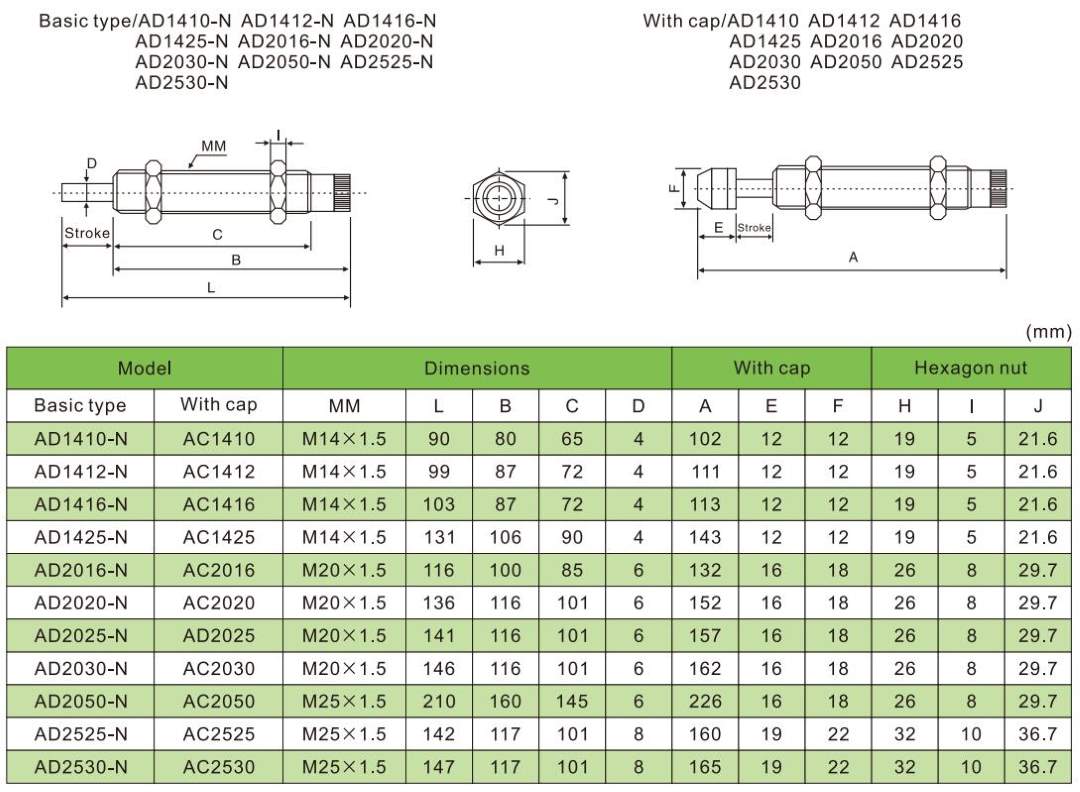

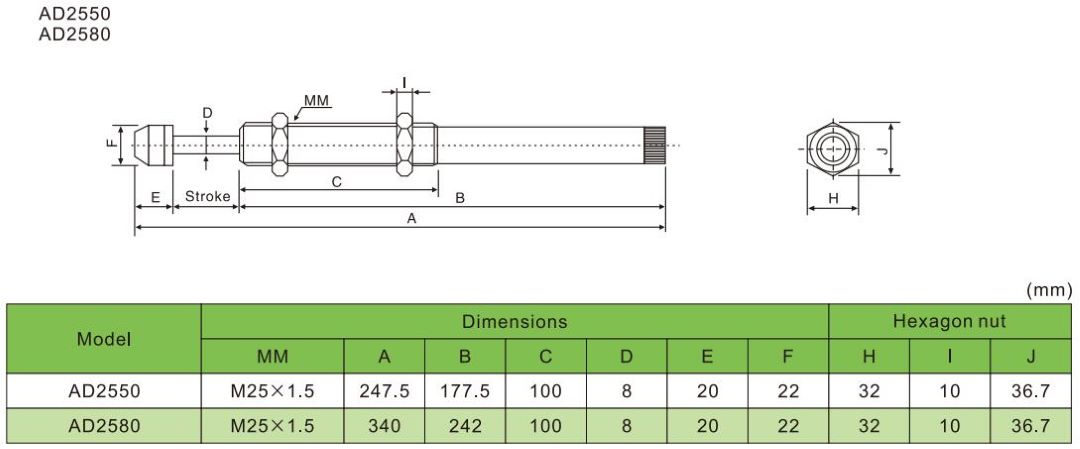

Produktspezifikationen

Modell	Schlaganfall (mm)	Max. absorbiert Energie [N·m (E1)]	Max. absorbierte Energie /Stunde[(N·m/h) (usw.)]	Max. wirksam Masse [(kg) (Me)]	Max. Aufprallgeschwindigkeit (m/s) (V)	Temperatur (℃)	Gewicht (G)

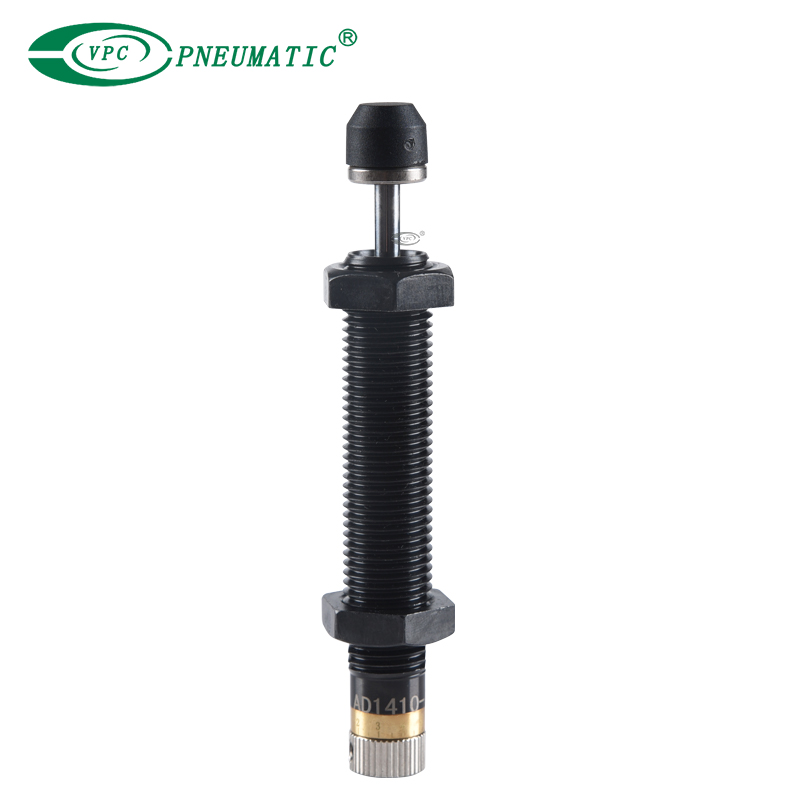

1410 n. Chr	10	20	25000	40	3	-10 bis 80	84

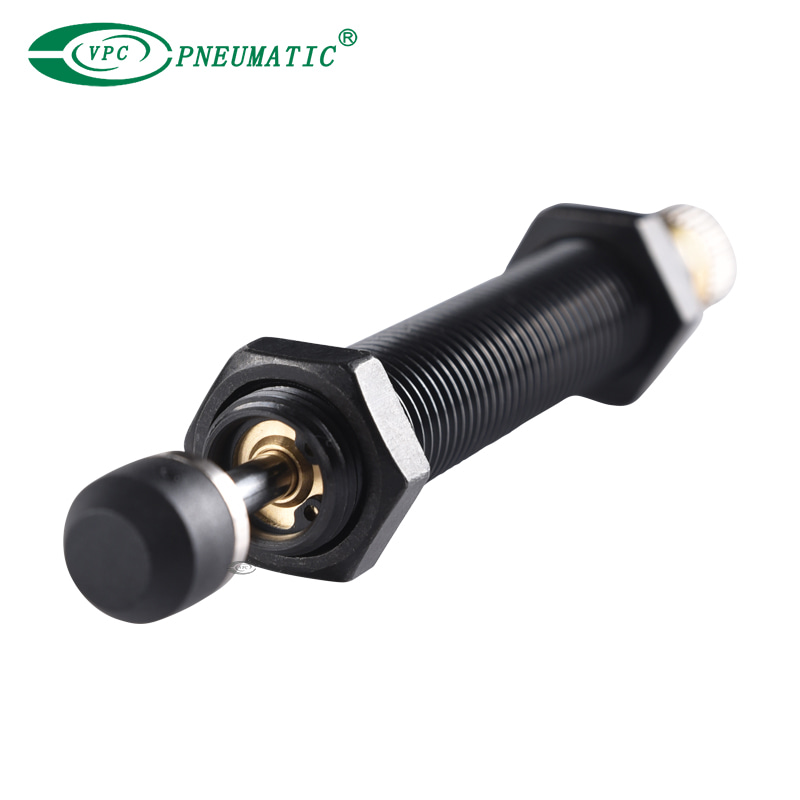

1412 n. Chr	12	20	25000	40	3	-10 bis 80	84
1416 n. Chr	16	22	25000	45	3	-10 bis 80	90
1425 n. Chr	25	22	25000	45	3	-10 bis 80	90

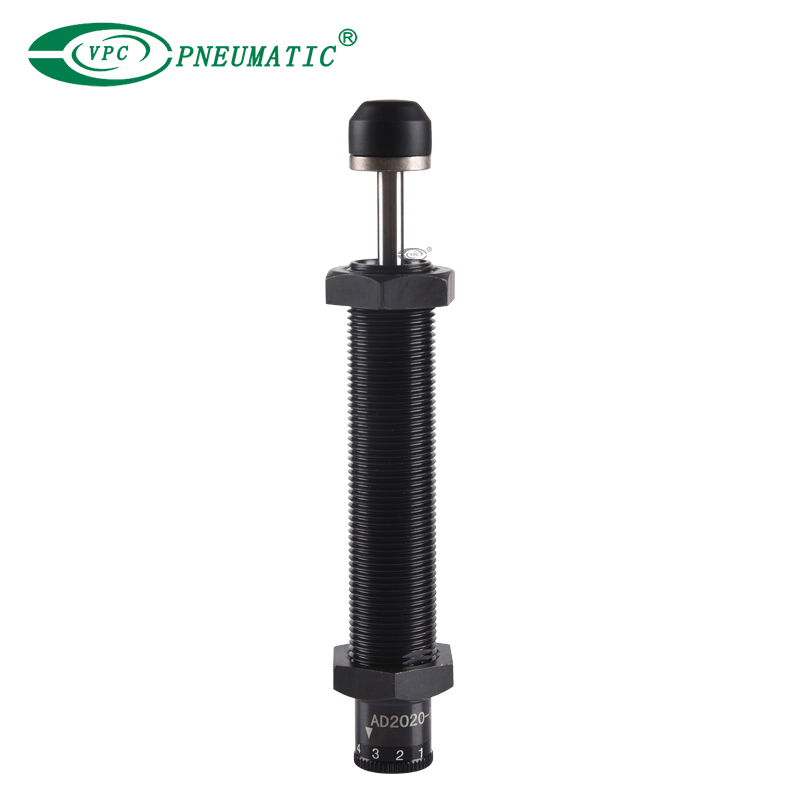

AD2016	16	25	30000	150	3.5	-10 bis 80	230
AD2020	20	25	30000	150	3.5	-10 bis 80	230
AD2025	25	39	30000	160	3.5	-10 bis 80	240
AD2525	25	85	54000	200	3.5	-10 bis 80	350
2530 n. Chr	30	95	60000	230	3.5	-10 bis 80	365
AD2540	40	100	80000	300	3.5	-10 bis 80	455
AD2550	50	98	90000	300	4	-10 bis 80	455
AD2580	80	150	120000	350	4	-10 bis 80	585
AD3625	25	150	81000	650	3	-10 bis 80	955
AD3650	50	300	100000	750	3	-10 bis 80	1100

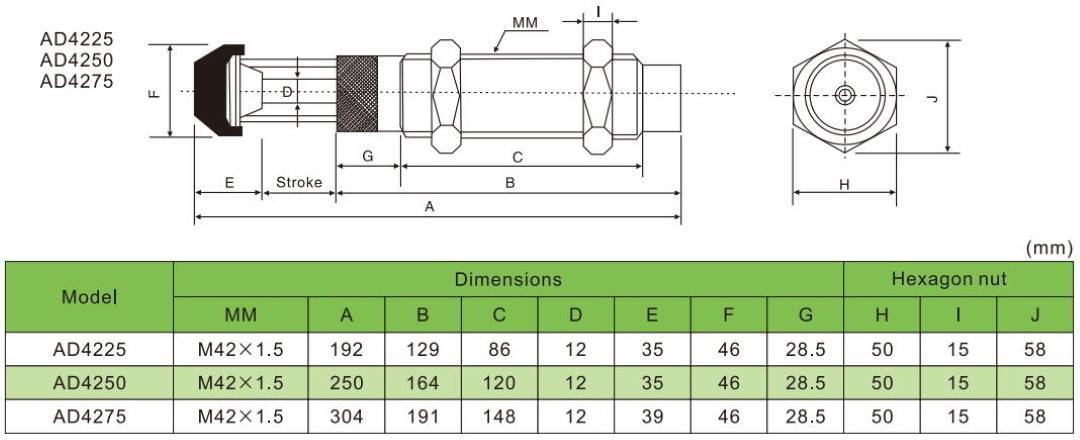

AD4225	25	260	125000	900	3.5	-10 bis 80	1280
AD4250	50	500	150000	1000	4.5	-10 bis 80	1490
AD4275	75	750	180000	1200	4.5	-10 bis 80	1710

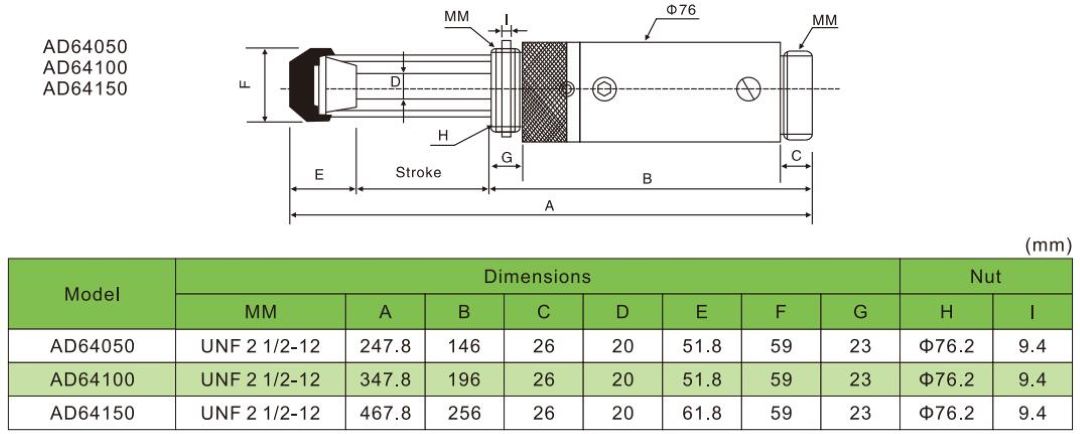

AD64050	50	1200	150000	2000	1.5	-10 bis 80	4115
AD64100	100	2400	200000	3000	1.5	-10 bis 80	5280
AD64150	150	3600	250000	4000	1.5	-10 bis 80	6785
