| Schauspieltyp: | |
|---|---|
| Arbeitstemperatur: | |
| Arbeitsdruck: | |
| Garantierter Druck: | |
| Geschwindigkeitsbereich: | |

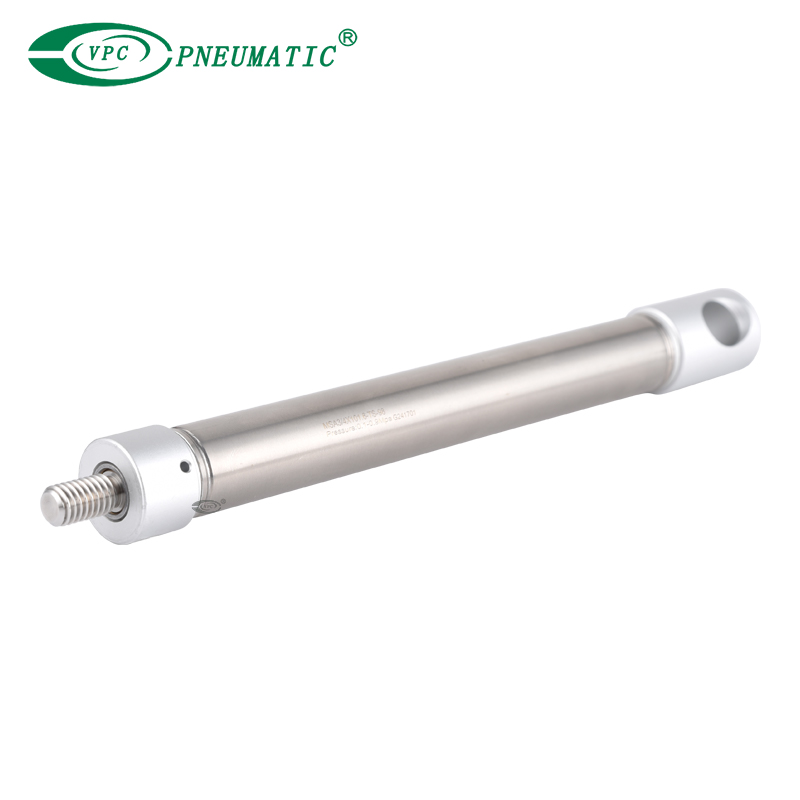

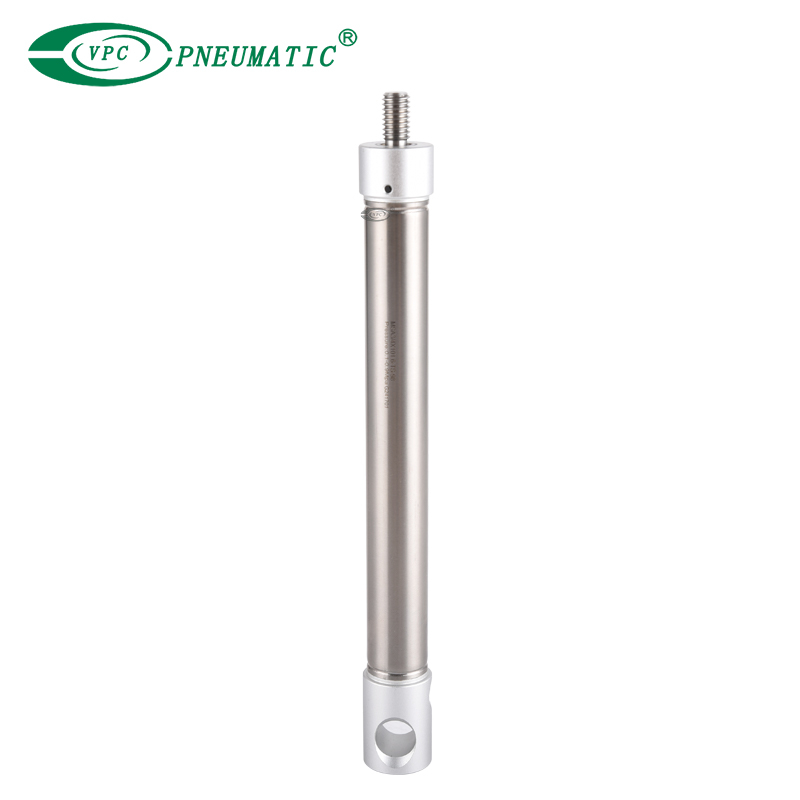

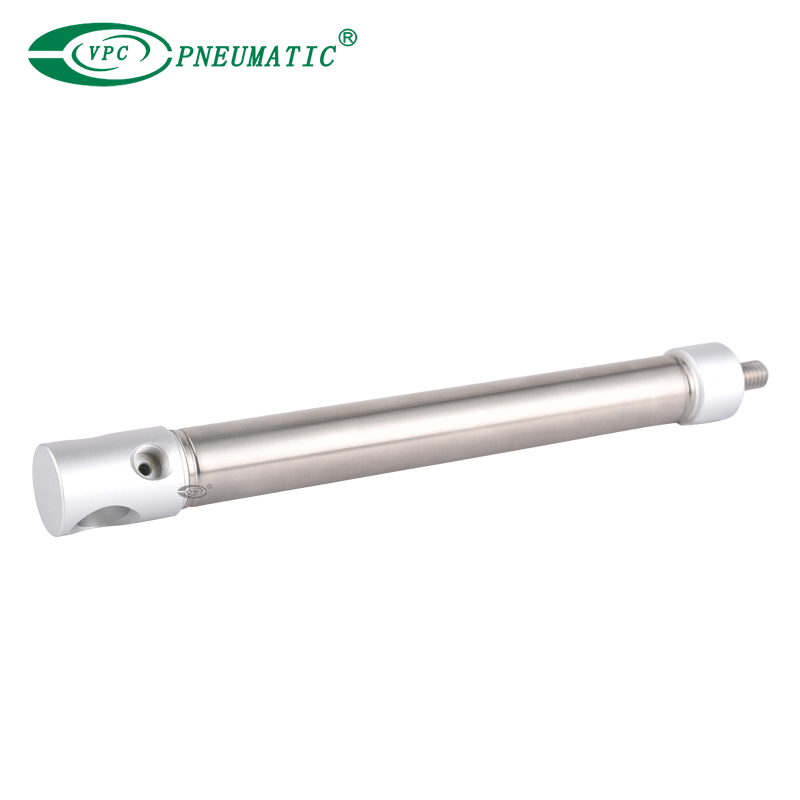

Produktbeschreibung
1. Der Kolben verfügt über eine heterogene Zwei-Wege-Dichtungsstruktur. Es hat eine kompakte Größe und hat die Funktion der Fettreservierung.
2. Die vordere Abdeckung verfügt über einen festen Stoßfänger, der den Einfluss der Richtung reduzieren kann Wechsel des Zylinders.
3. Es gibt verschiedene Arten der hinteren Abdeckung, was die Installation des Zylinders bequemer macht.
4. Die vordere und hintere Abdeckung sowie der Edelstahlblock sind genietet und rollend verpackt Struktur, um eine zuverlässige Verbindung herzustellen.
5. Der Zylinderkörper verfügt über hochpräzise herzustellende Edelstahlrohre hohe Festigkeit und Korrosionsbeständigkeit.
6. Es gibt Zylinder und Montagezubehör mit verschiedenen Spezifikationen für Ihre Wahl.
Produktspezifikationen
| Bohrung (mm) | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |

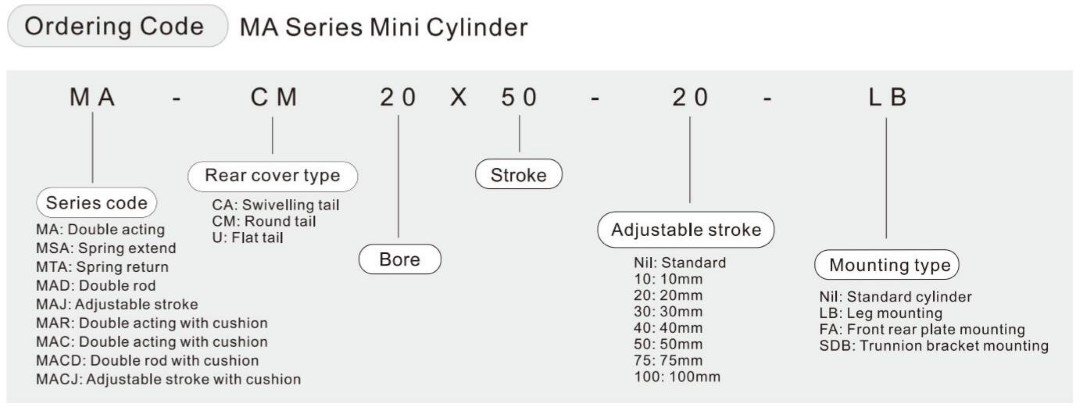

Montagetyp | MSA MTA | Einfach wirkend | - | |||||
| MA VERRÜCKT MAJ | Doppelt wirkend | - | ||||||
| BESCHÄDIGEN | - | Doppelt wirkend | ||||||
| MAC MACD MACJ | - | Doppeltwirkend mit Dämpfung | ||||||
| Arbeitsmedium | Saubere Luft (40 µm Filterung) | |||||||
| Arbeitsdruck | Doppelt wirkend | 0,1 bis 1,0 MPa | ||||||
| Einfach wirkend | 0,2 bis 1,0 MPa | |||||||
| Garantierter Druck | 1,5 MPa | |||||||
| Arbeitstemperatur | -20 bis 70℃ | |||||||
| Geschwindigkeitsbereich | Doppeltwirkend: 30 bis 500 mm/s Einfachwirkend: 50 bis 500 mm/s | |||||||
| Schlaganfalltoleranz | Hub≤150+1,0 Hub>150+1,4 0 0 | |||||||
| Kissentyp | MAC MACD MACJ-Serie: Verstellbares Kissen Andere Serien: Stoßstange | |||||||
| Portgröße | M5X0,8 | G1/8 | G1/4 | |||||
Hauptabmessungen
