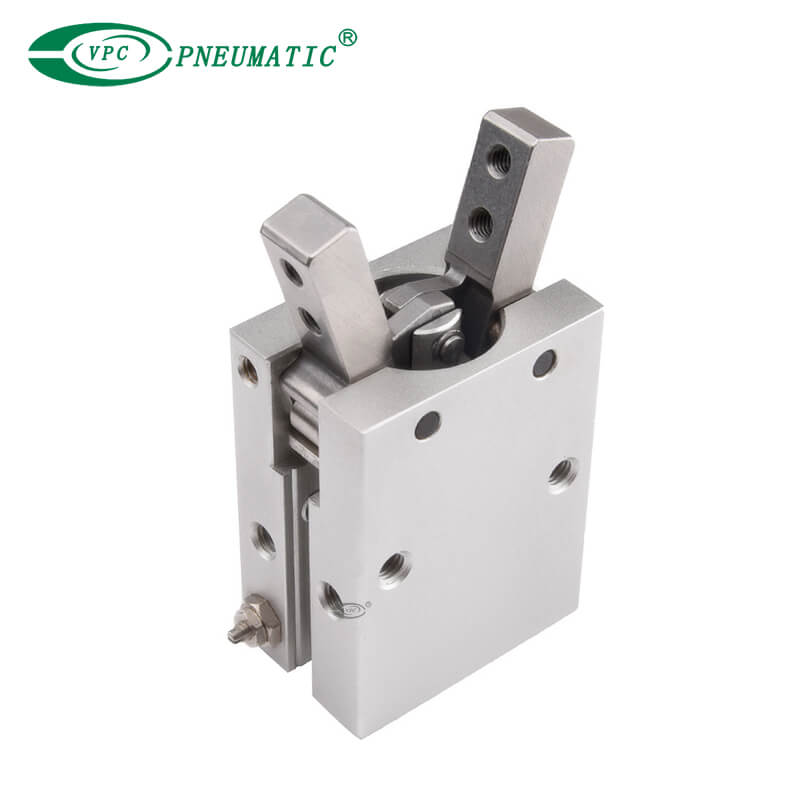

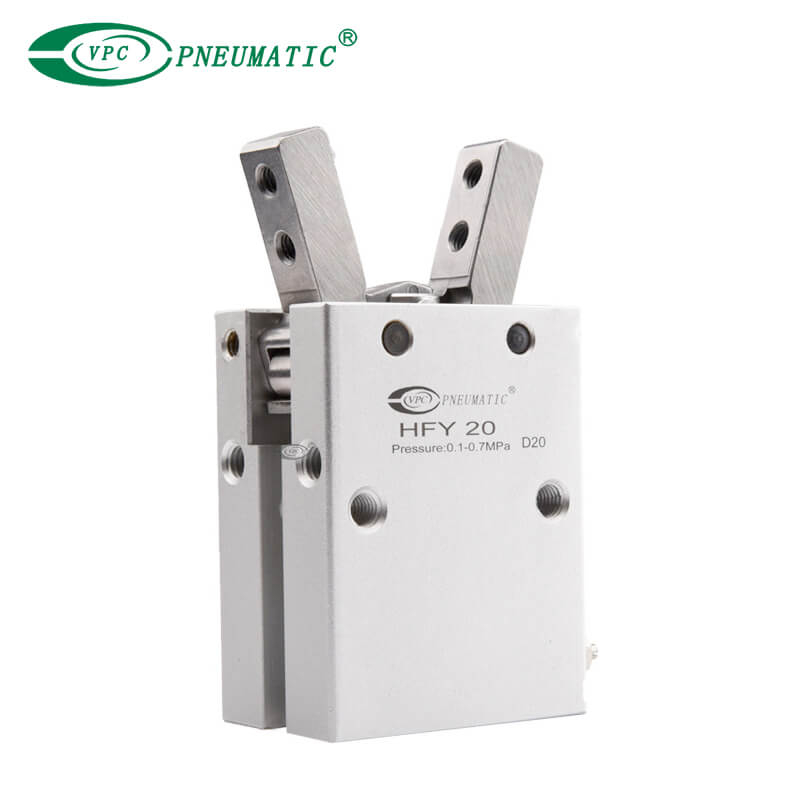

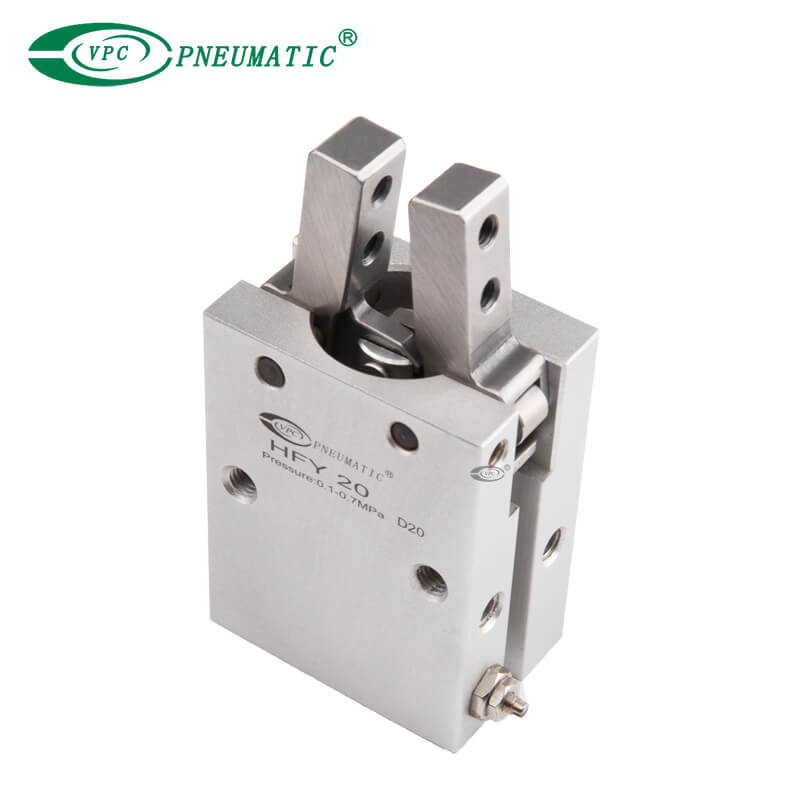

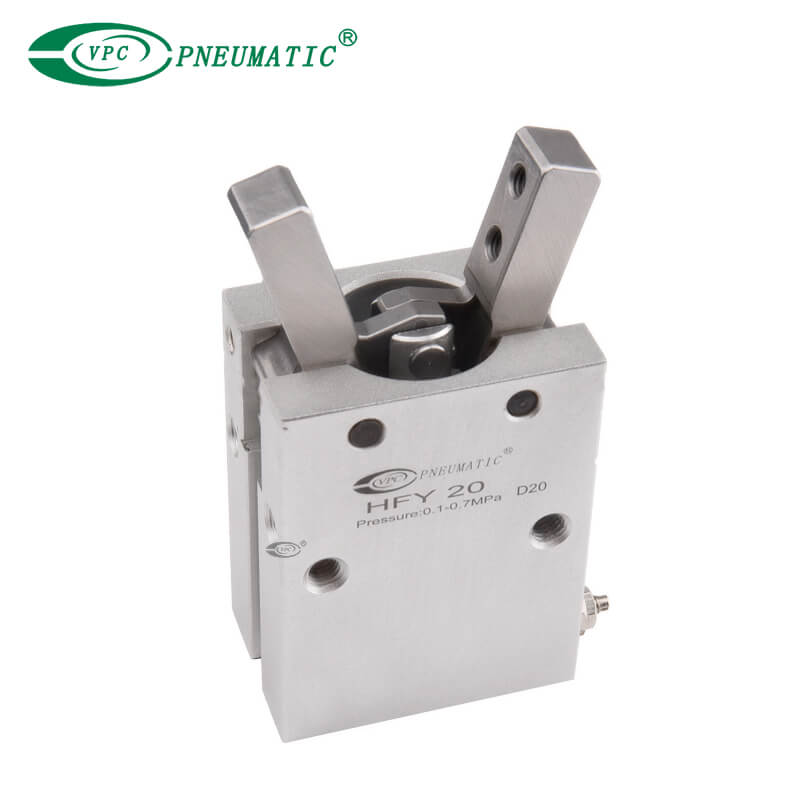

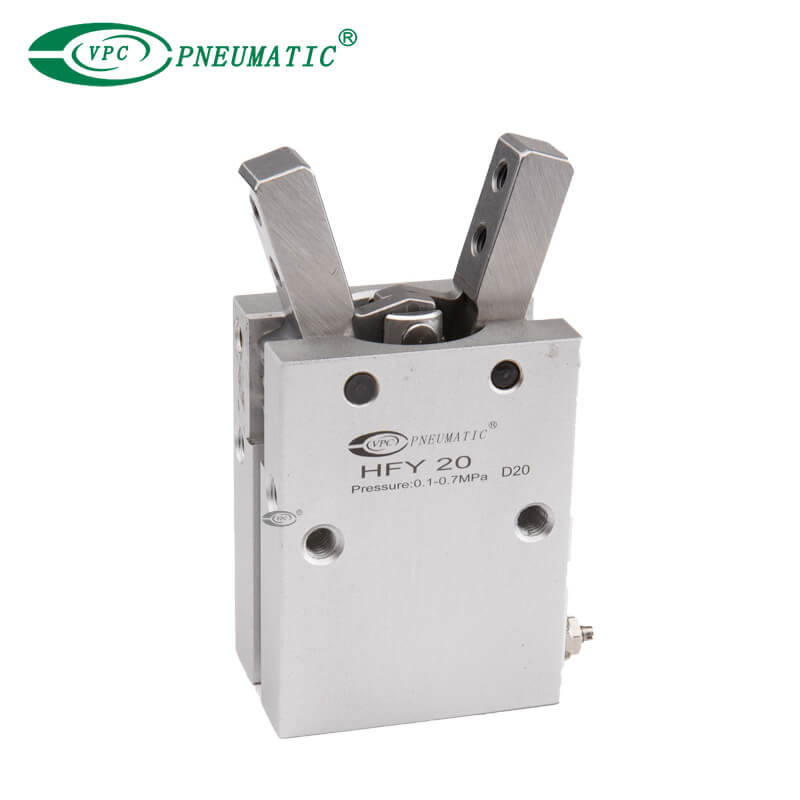

HFY-20
VPC Pneumatic
8412310090
| Arbeitsmedium: | |
|---|---|
| Schauspieltyp: | |
| Arbeitstemperatur: | |
| Arbeitsdruck: | |
| Verfügbarkeitsstatus: | |
Produktbeschreibung
1. Kompakt und leicht: Einfache Integration in Systeme.
2. Hohe Präzision: Präzise und schonende Handhabung.
3. Langlebige Konstruktion: Hält industriellen Umgebungen stand.
4. Reibungsloser Betrieb: Sorgt für eine stabile und effiziente Bewegung.
5. Vielseitige Montage: Flexible Installationsmöglichkeiten.
6. Einstellbare Kraft: Anpassbare Greifstärke.
1. Pick and Place: Automatisierte Handhabung von Objekten.
2. Materialhandhabung: Komponenten sortieren und bewegen.
3. Montageautomatisierung: Präzise Positionierung in Montagelinien.
4. Inspektionssysteme: Handhabung von Gegenständen zur Qualitätskontrolle.
5. Roboterintegration: Verbessert die Funktionalität des Roboterarms.
6. Handhabung der Elektronik: Geeignet für kleine, empfindliche Teile.
Produktspezifikationen
| Bohrungsgröße (mm) | 6 | 10 | 16 | 20 | 25 | 32 | ||
| Schauspieltyp | Doppelt wirkend Einfach wirkend | |||||||
| Arbeitsmedium | Luft (wird durch ein 40-um-Filterelement gefiltert) | |||||||
| Arbeitsdruck | Doppelt Schauspielkunst | Ф6/10 | 0,2 bis 0,7 MPa | |||||
| Ф16 bis Ф32 | 0,15 bis 0,7 MPa | |||||||
| Einzel Schauspielkunst | Ф6 | 0,3 bis 0,7 MPa | ||||||
| Ф10 bis Ф32 | 0,25 bis 0,7 MPa | |||||||
| Arbeitstemperatur | -20 bis 70 ℃ | |||||||
| Schmierung | Zylinder: Nicht erforderlich;Greiferbacken: Fett schmieren | |||||||
| Kissentyp | Stoßstange | |||||||
| Max.Frequenz | 180 (Kopie pro Minute) | |||||||
| Sensorschalter | CMSG/DMSG/EMSG | |||||||
| Anschlussgröße | M3x0,5 | M5x0,8 | ||||||
| Schauspieltyp | Doppeltwirkend (HFY) | Einfachwirkend, normal geöffnet (HFTY) | |||||||||||
| Bohrungsgröße | 6 | 10 | 16 | 20 | 25 | 32 | 6 | 10 | 16 | 20 | 25 | 32 | |
| Theoretisches Greifmoment (N.cm) | Geschlossen | 7,4xP | 17,6xP | 90xP | 152xP | 304xP | 637xP | 5,7xP | 11,8xP | 71,2xP | 122,4xP | 252xP | 589xP |
| Geöffnet | 10,6xP | 29,4xP | 129xP | 252xP | 473xP | 904xP | - | - | - | - | - | - | |
| Max.Länge des Greifpunkts (L)(mm) | 30 | 30 | 40 | 60 | 70 | 85 | 30 | 30 | 40 | 60 | 70 | 85 | |
| Öffnungswinkel | 30° | ||||||||||||
| Schließwinkel | -10° | ||||||||||||
※ Das P im Klemmmoment in der obigen Tabelle gibt den tatsächlichen Luftdruckverbrauch an.
※ Wenn Sie Zeichnungen oder detailliertere technische Spezifikationen des pneumatischen HFY-Greifers benötigen, Bitte wenden Sie sich an VPC.
