Product Description

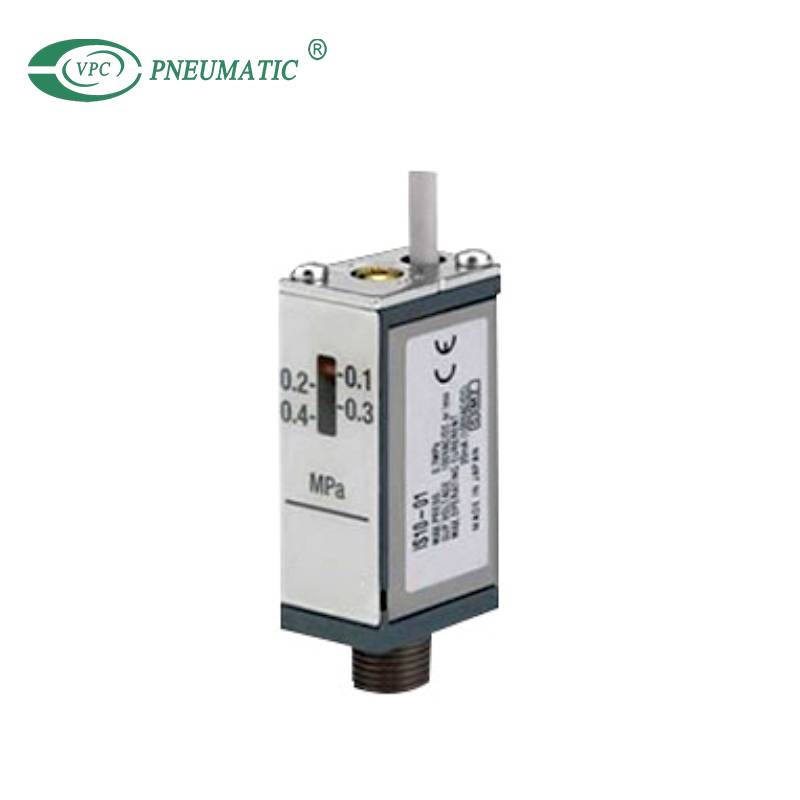

Mechanischer Druckschalter der Serie IS10 mit Außengewinde für jedes pneumatische System.
1. Kann an FRL-Einheiten der A-Serie angeschlossen werden.
2. Druckbereich einstellen: 0,1 bis 0,4 MPa oder 0,1 bis 0,6 MPa
3. Lebensdauer: 5 Millionen Zyklen.

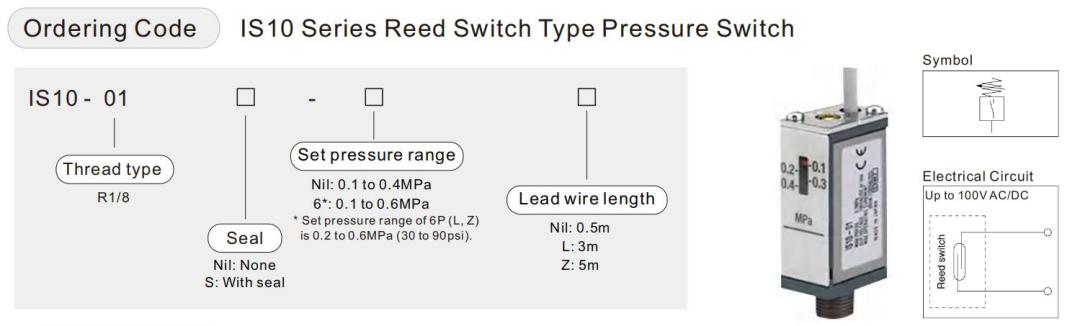

4. Reed-Schalter-Ausgang der Schaltkreisspannung (Schließer unter dem Sollwert).
5. Stromkreis: Bis 100 V AC/DC
Product Specification
| Modell | IS10-01 | IS10-01-6 |
| Arbeitsmedium | Luft, Inertgas | |
| Beweisdruck | 1,0 MPa | |
| max.Betriebsdruck | 0,7 MPa | |
| Druckbereich einstellen | 0,1 bis 0,4 MPa | 0,1 bis 0,6 MPa |
| Umgebungs- und Flüssigkeitstemperatur | -5 bis 60℃ (kein Einfrieren) | |
| Kontakte | 1a | |
| Maßstabsfehler | ±0,05 MPa oder weniger | |
| Hysterese | Fest 0,08 MPa oder weniger | |
| Wiederholbarkeit | ±0,05 MPa oder weniger | |
| Verdrahtungsspezifikationen | Anschlusskabellänge: 0,5 m, Option: 3 m, 5 m | |
| Gehege | Entspricht IP40 | |
| Anschlussgröße | R1/8 | |
| Gewicht | 62g | |
| max.Kontaktkapazität | Wechselstrom 2VA, Gleichstrom 2W | ||
| Spannung AC/DC | 24 V oder weniger | 48V | 100V |
| max.Betriebsstrom | 50mA | 40mA | 20mA |

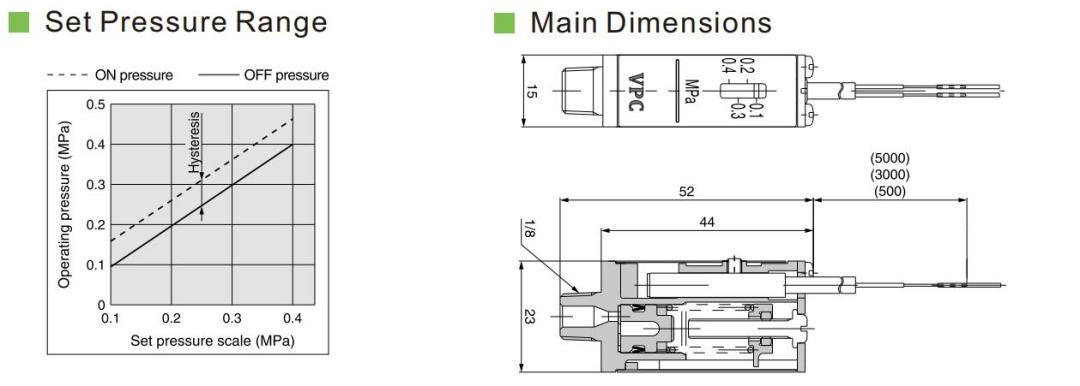

Dimensions
