| Zulässige Flüssigkeitstemperatur: | |
|---|---|
| Druckbereiche: | |
Produktspezifikationen

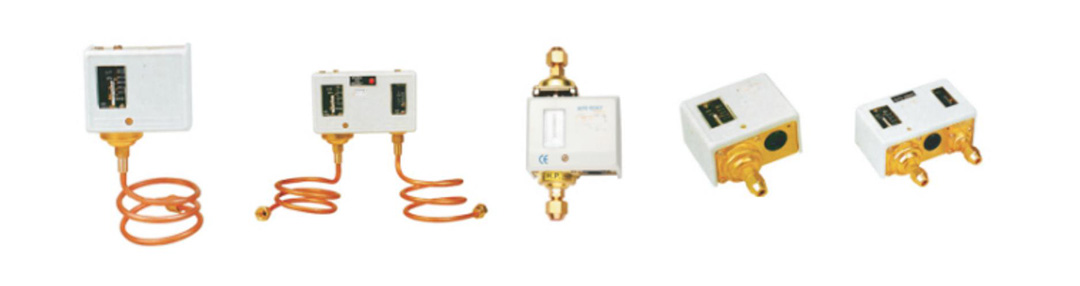

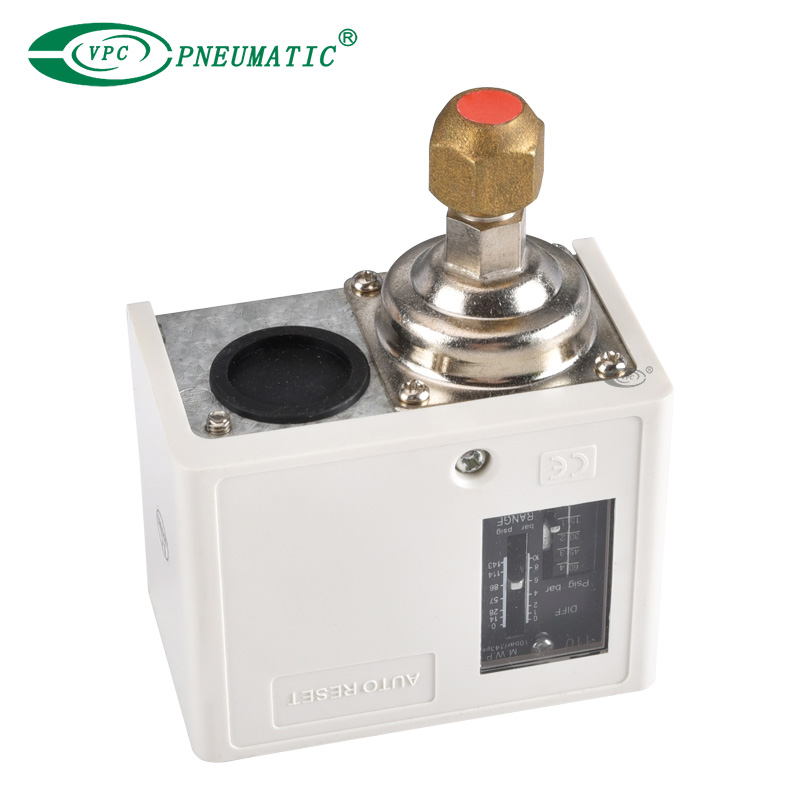

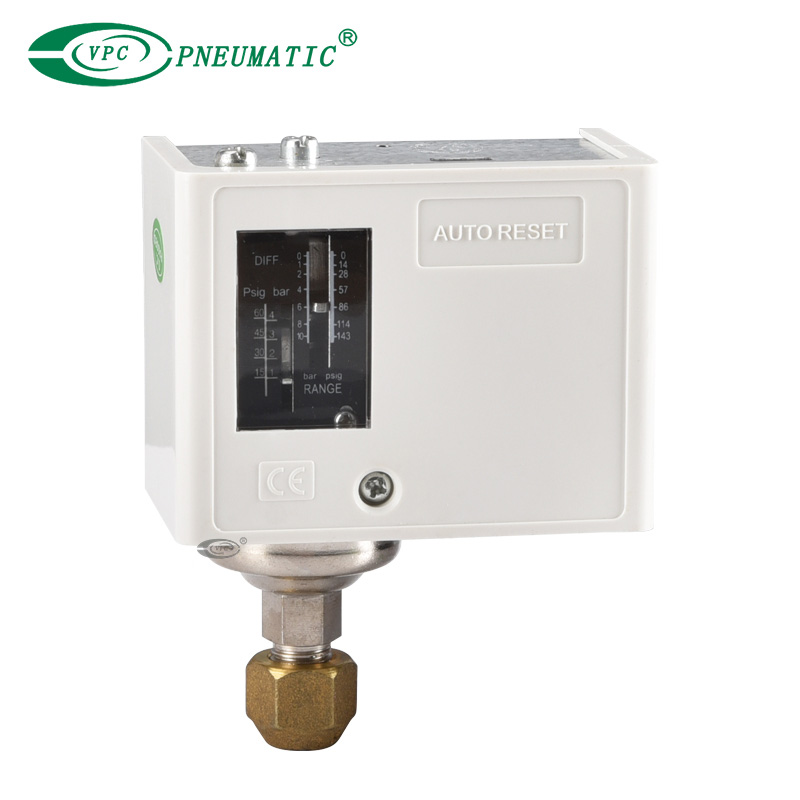

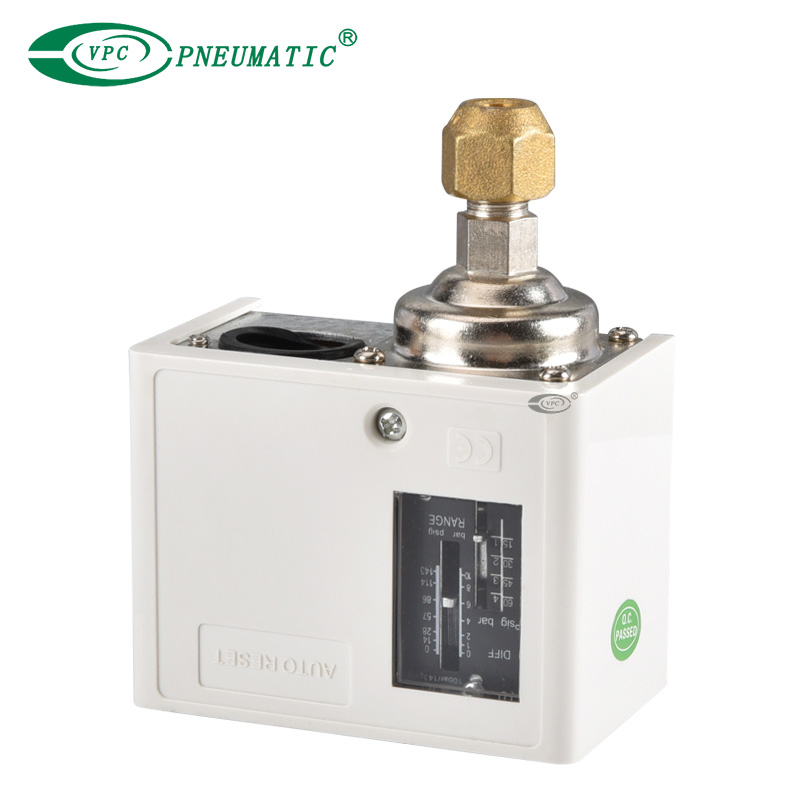

Doppeldruckschalter der Serie HLP für den Einsatz mit gängigen Kältemitteln sowie Luft, Wasser und anderen nicht korrosiven Flüssigkeiten.
1. Mehrpunkt-Kontaktkonvertierung.
2. Single Pole Double Throw-Relaiskontakte mit mechanischem Strukturdesign.
3. Die neuartige Mikroschalterstruktur gewährleistet eine zuverlässige Konvertierungsfunktion.
4. Es ist kein Werkzeug erforderlich, aber mit der manuellen Steuerung können elektrische Kontaktfunktionstests durchgeführt werden. Es gibt eine clevere Montageplatte, die auf unterschiedliche Einbausituationen angewendet werden kann.
| Nennstrom | Leistungsfaktor | 125VAC | 250VAC | |
| Nicht induzierter Strom | 1 | 48 | 12 | |
| Induzierter Strom | Voller Nennstrom | 0.75 | 48 | 12 |
| Momentaner Strom | 0.75 | 288 | 72 | |
| Modell | Druckbereich (MPa) | Differenzdruckbereich (MPa) | Werkseinstellung (MPa) | Maximaler Druck (MPa) | ||||
| Max. | Mindest. | Max. | Mindest. | Aus | An | |||
| HLP110 | 0.1 | 1 | 0.1 | 0.3 | 0,6 ± 0,01 | 0,5 ± 0,01 | 1.65 | |
| HLP506 | -0.07 | 0.6 | 0.06 | 0.4 | 0,3 ± 0,01 | 0,2 ± 0,01 | 1.65 | |
| HLP506M | -0.07 | 0.6 | Doppelte Spannungsdisparität ≤ 0,4 | 0,3 ± 0,01 | Manueller Reset | 1.65 | ||
| HLP530 | 0.5 | 3 | Festgelegt 0,3 bis 0,5 | 2±0,01 | 1,5 ± 0,02 | 3.5 | ||
| HLP530D | 0.5 | 3 | 0.5 | 1 | 2±0,01 | 1,5 ± 0,02 | 3.5 | |
| HLP530M | 0.5 | 3 | Doppelte Spannungsdisparität ≤ 0,4 | 2±0,02 | Manueller Reset | 3.5 | ||
| HLP830 | Niederdruckende | -0.07 | 0.6 | 0.06 | 0.4 | 0,3 ± 0,01 | 0,2 ± 0,01 | 1.65 |
| Hoch Druckende | 0.5 | 3 | Festgelegt 0,3 bis 0,5 | 2±0,02 | 1,5 ± 0,02 | 3.5 | ||
| HLP830HLM | Niederdruckende | -0.07 | 0.6 | Doppelte Spannungsdisparität ≤ 0,2 | 0,3 ± 0,01 | Manueller Reset | 1.65 | |
| Hochdruckende | 0.5 | 3 | Doppelte Spannungsdisparität ≤ 0,4 | 2±0,02 | Manueller Reset | 3.5 | ||
| HLP830HM | Niederdruckende | -0.07 | 0.6 | 0.06 | 0.4 | 0,3 ± 0,01 | 0,2 ± 0,01 | 1.65 |
| Hochdruckende | 0.5 | 3 | Doppelte Spannungsdisparität ≤ 0,4 | 2±0,02 | Manueller Reset | 3.5 | ||
| HLP830M | Niederdruckende | -0.07 | 0.6 | 0.06 | 0.4 | 0,3 ± 0,01 | 0,2 ± 0,01 | 1.65 |
| Hochdruckende | 0.5 | 1 | Doppelte Spannungsdisparität ≤ 0,4 | 2±0,02 | Manueller Reset | 3.5 | ||
Hauptabmessungen

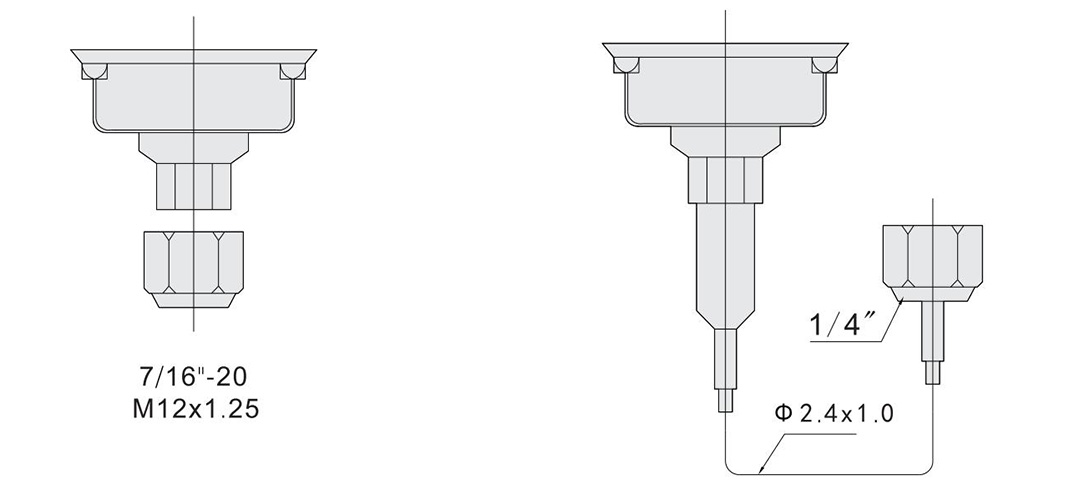

1. Verbindungsart: Es gibt zwei Arten von Verbindungsmodi für den Controller:
① Bei einem Durchmesser von φ6x1 des Kupferrohrs (muss weich sein), dehnt sich das Rohrende aus
90-Grad-Winkel, dann nur noch mit den eigenen Muttern des Reglers verschrauben.
② Mit einem Außendurchmesser von φ3 langen 1-Meter-Kapillaren zum Anschließen (Muss uns dies mitteilen, wenn Sie zur Bestellung bereit sind)
Siehe die folgende Zeichnung:
2. Installationsmethode
① Mit den 4 Befestigungslöchern auf der Rückseite des Controllers installieren

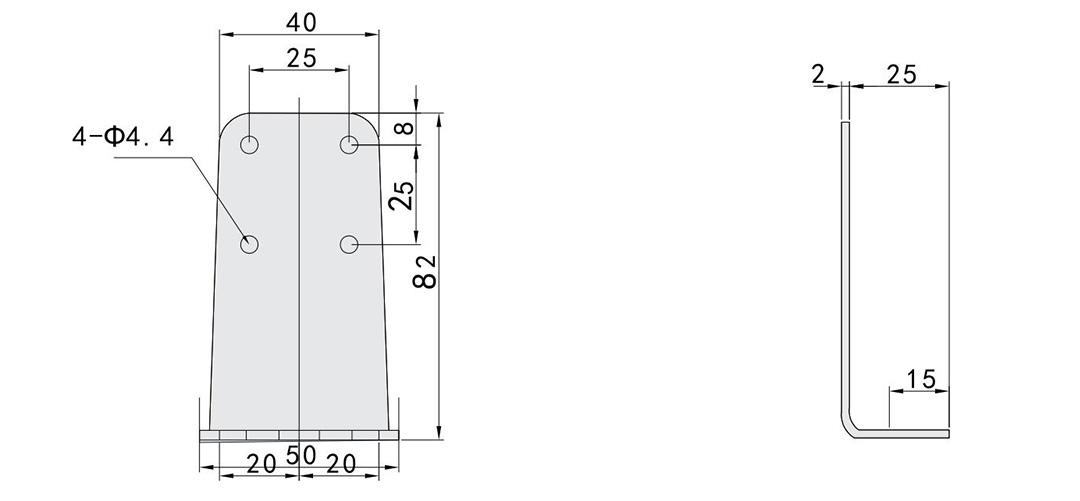

② Auswahl des zu installierenden Mehrzweck-Montageplattenzubehörs (siehe untenstehende Zeichnung)
