| Arbeitsmedium: | |
|---|---|
| Durchflussrichtung: | |
| Druckeinheiten: | |

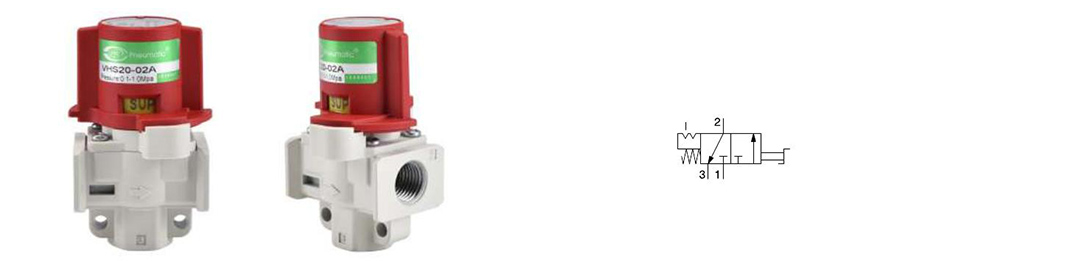

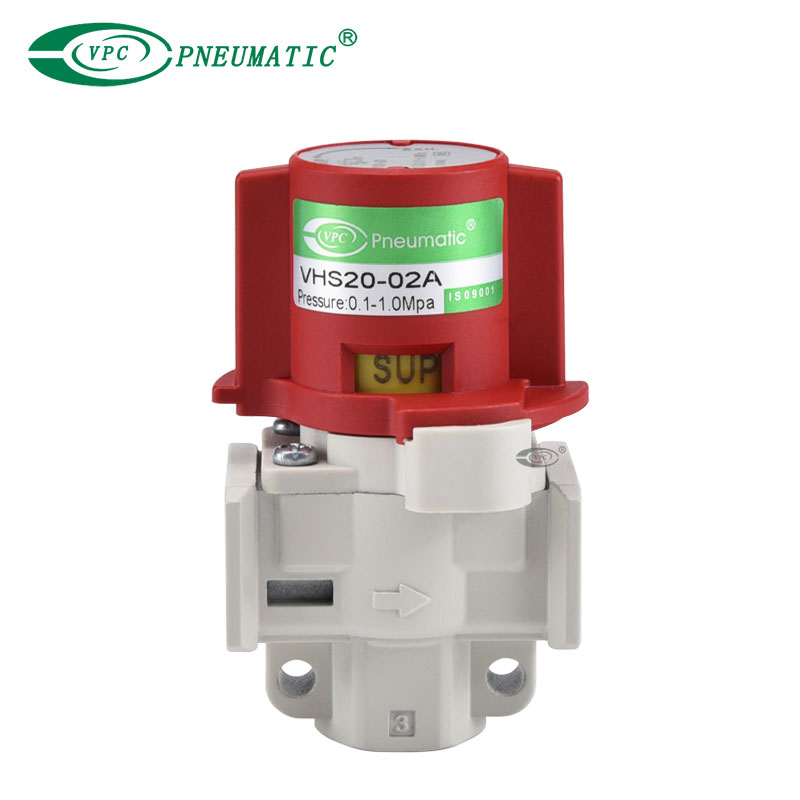

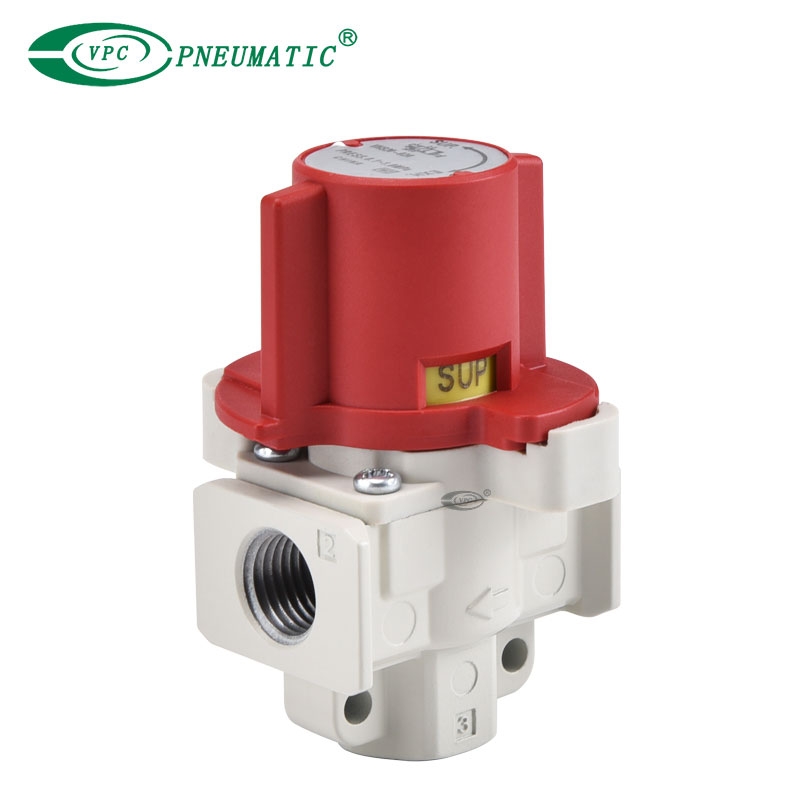

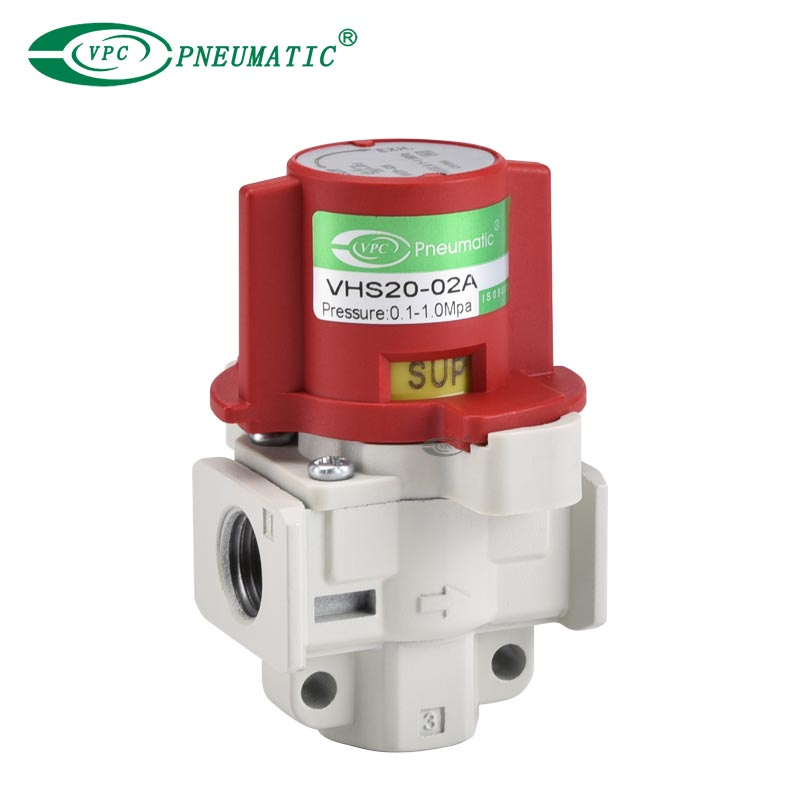

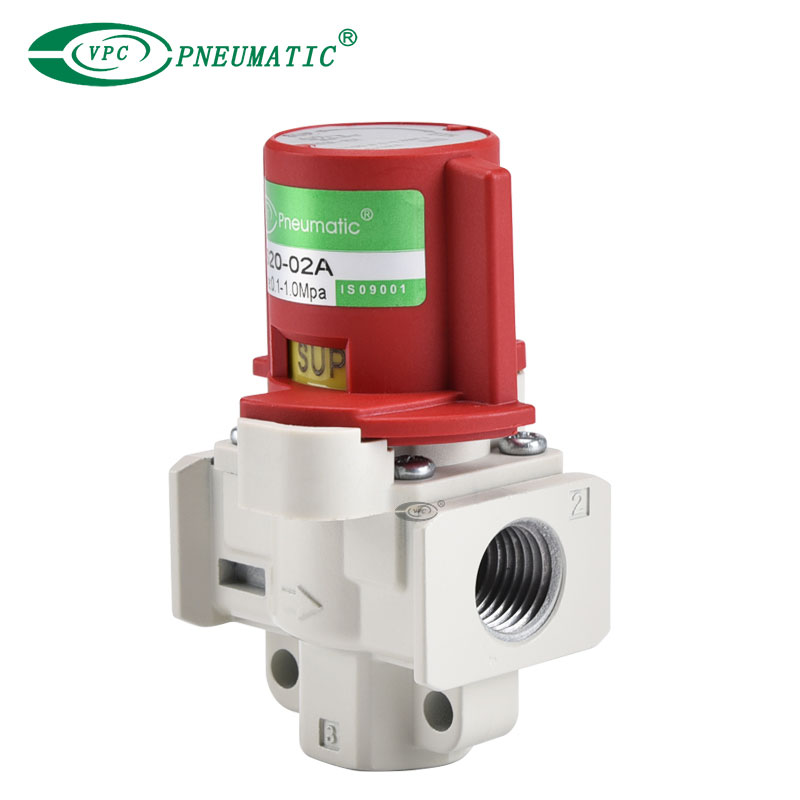

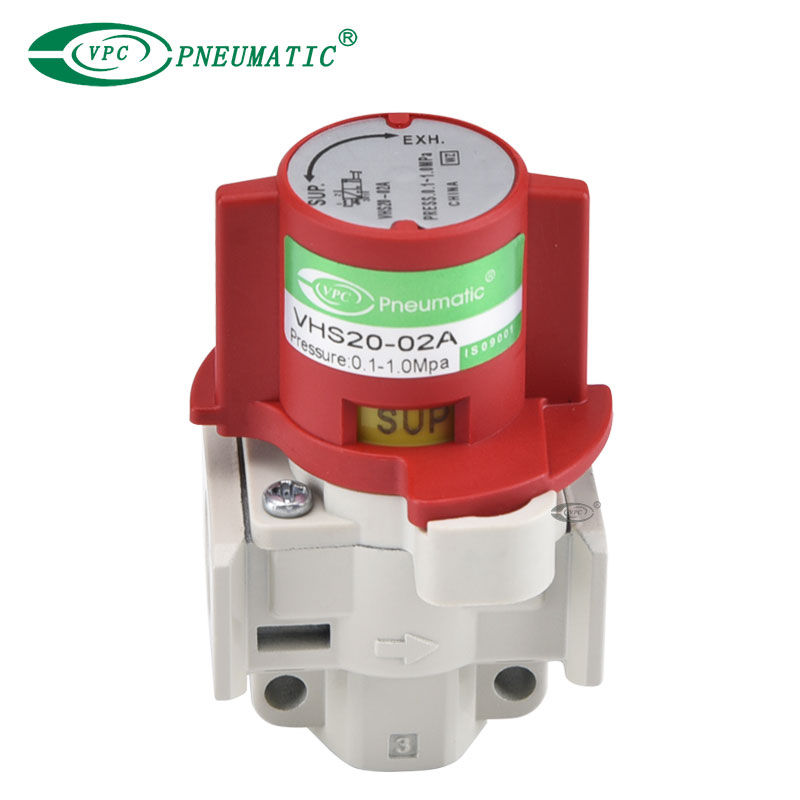

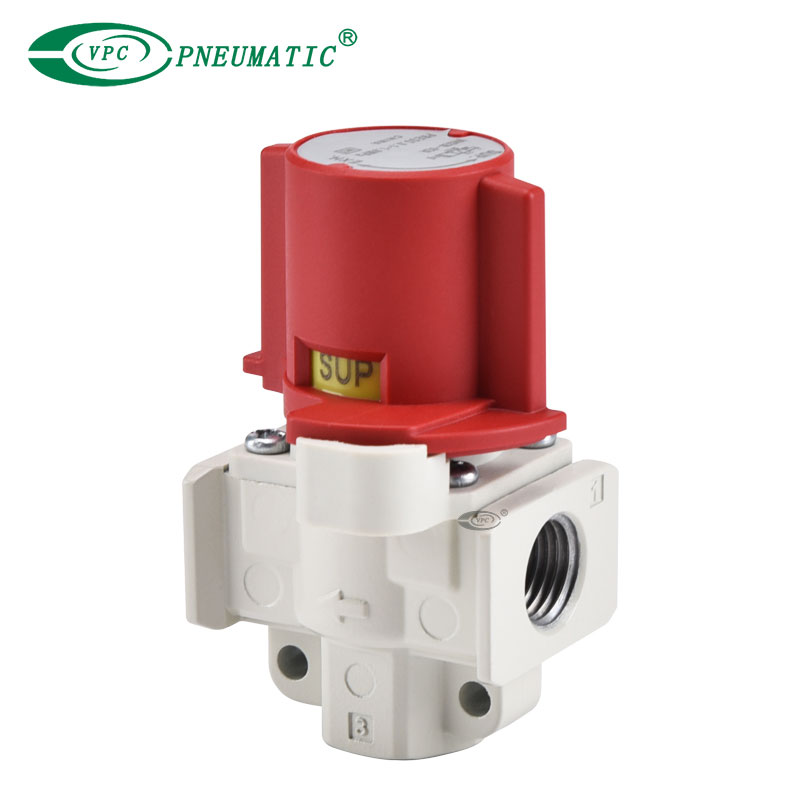

Produktbeschreibung
1. Manuelle Ventile können verwendet werden, um Unfälle durch Restdruck in der Pneumatikleitung zu verhindern.
2. Der Zu- und Abluftstatus des Luftstroms kann auf einen Blick überprüft werden.
3. In der Auslassposition kann das Ventil mit einem Vorhängeschloss gesichert werden.Verhindert eine versehentliche Aktivierung, während das Personal Geräte reinigt oder wartet.
4. Drücken Sie zuerst den Griff und drehen Sie ihn dann, um Fehlfunktionen in zwei Schritten zu vermeiden.
5. Sie können einzeln verwendet oder bequem angebracht werden FRL-Einheiten mit modularen Abstandshaltern.
Produktspezifikationen
| Modell | VHS20 | VHS30 | VHS40 | VHS40-06 | VHS50 | |
| Arbeitsmedium | Saubere Luft (40μm Filterung) | |||||
| Arbeitstemperatur | -5 bis 60℃ (Kein Gefrieren) | |||||
| Beweisdruck | 1,5 MPa | |||||
| Arbeitsdruckbereich | 0,1 bis 1,0 MPa | |||||
| Griffschaltwinkel | 90° | |||||
| Lackfarbe (Standard) | Griff: Rot, Körper: Weiß | |||||
| Gewicht | A (Griff, Haube: schwer entflammbares PBT) | 76g | 127g | 247g | 293g | 532g |
| B (Griff, Haube: Aluminium) | 92g | 156g | 301g | 349g | 630g | |
Bei Kombination des Ventils mit modularem FRL ist ein Distanzstück bzw. Distanzstück mit Halterung erforderlich. Bitte separat bestellen.Der VHS-Typ kann unter „Bestellung einer modularen FRL-Kombination“ bestellt werden.
| Druckentlastungsventil mit 3 Anschlüssen | Distanzstück-Teile-Nr. | Distanzstück mit Halterung Teile-Nr. | Anwendbare Luftaufbereitungsgeräte |
| VHS20 | Y200-A | Y200T-A | AC20-A,B |
| VHS30 | Y300-A | Y300T-A | AC25-A,B,AC30-A,B |
| VHS40 | Y400-A | Y400T-A | AC40-A,B |
| VHS40-06 | Y500-A | Y500T-A | AC40-06A,B |
| VHS50 | Y600-A | Y600T-A | AC50-B, AC55-B, AC60-B |
* Neue VHS-Serie kompatibel mit den alten Abstandshaltern Y200 (T) bis Y600 (T).
| Modell | Anschlussgröße | Durchflusseigenschaften | ||||||
| Rein, raus | EXH | IN→OUT | OUT→EXH | |||||
| C(dm³/s·bar) | b | Lebenslauf | C(dm³/s·bar) | b | Lebenslauf | |||
| VHS20 | 1/8 | 1/8 | 2.4 | 0.43 | 0.65 | 2.5 | 0.39 | 0.69 |
| 1/4 | 3.3 | 0.40 | 0.88 | 3.1 | 0.51 | 0.84 | ||
| VHS30 | 1/4 | 1/4 | 6.4 | 0.45 | 1.7 | 6.2 | 0.38 | 1.7 |
| 3/8 | 8.3 | 0.41 | 2.3 | 7.0 | 0.41 | 1.9 | ||
| VHS40 | 1/4 | 3/8 | 7.3 | 0.49 | 2.0 | 8.5 | 0.35 | 2.3 |
| 3/8 | 10.9 | 0.45 | 3.0 | 11.6 | 0.40 | 3.1 | ||
| 1/2 | 14.2 | 0.39 | 3.8 | 13.3 | 0.43 | 3.6 | ||
| VHS40-06 | 3/4 | 1/2 | 18.3 | 0.31 | 5.0 | 17.7 | 0.37 | 4.8 |
| VHS50 | 3/4 | 1/2 | 23.8 | 0.41 | 6.4 | 21.8 | 0.41 | 5.9 |
| 1 | 31.9 | 0.33 | 8.6 | 23.5 | 0.44 | 6.4 | ||

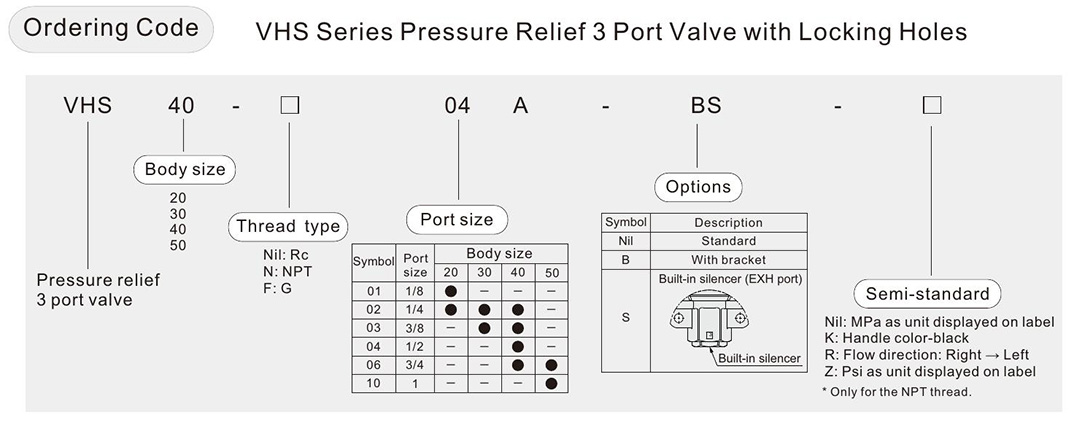

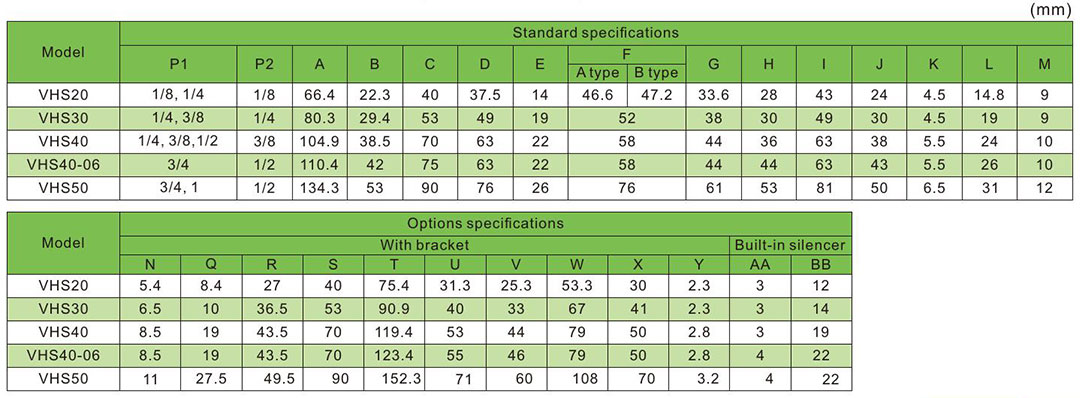

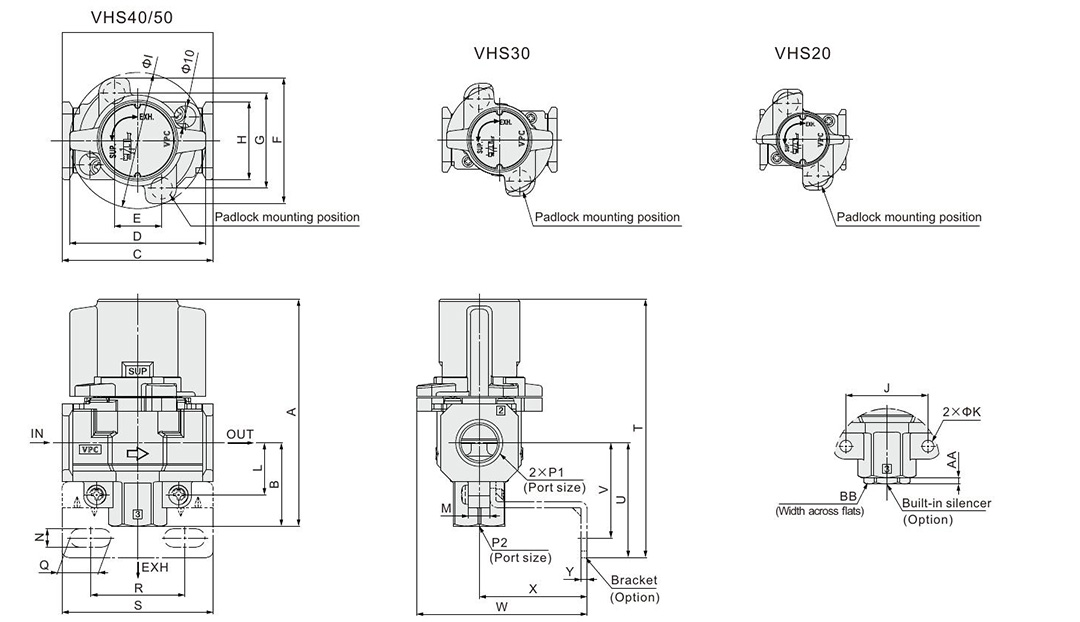

Hauptabmessungen
