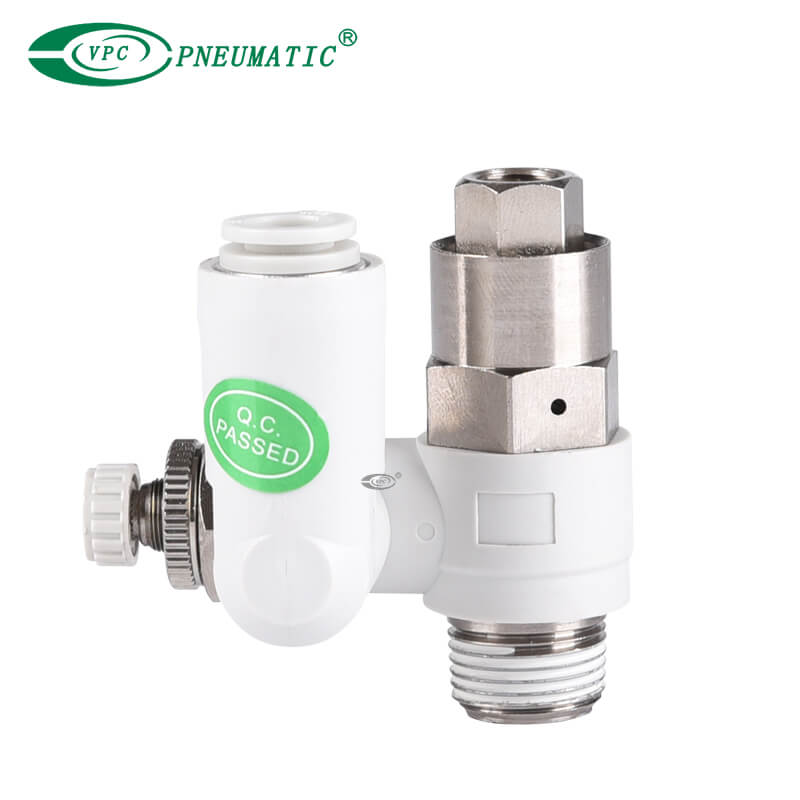

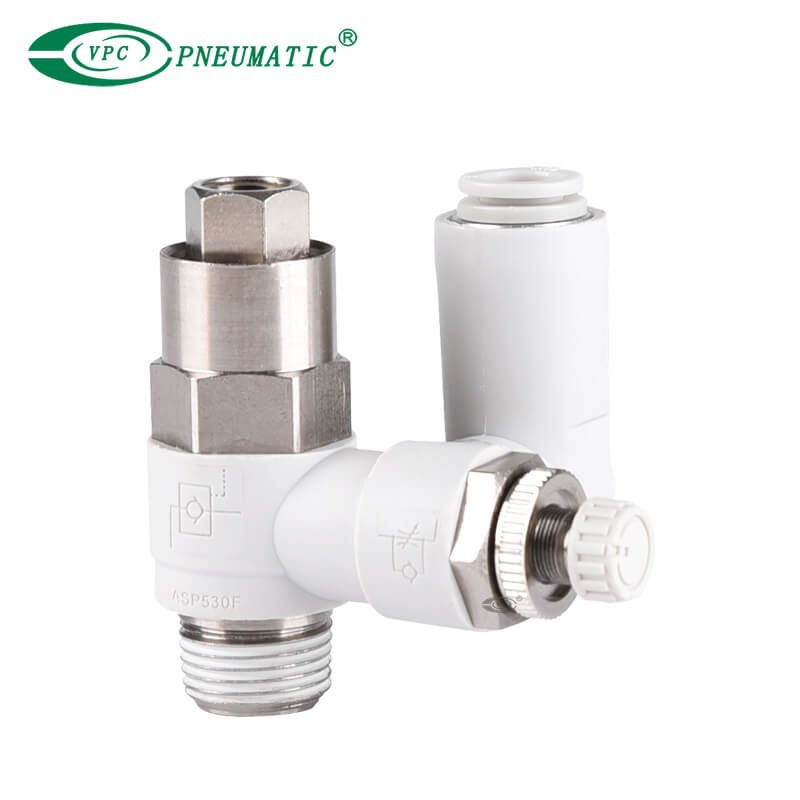

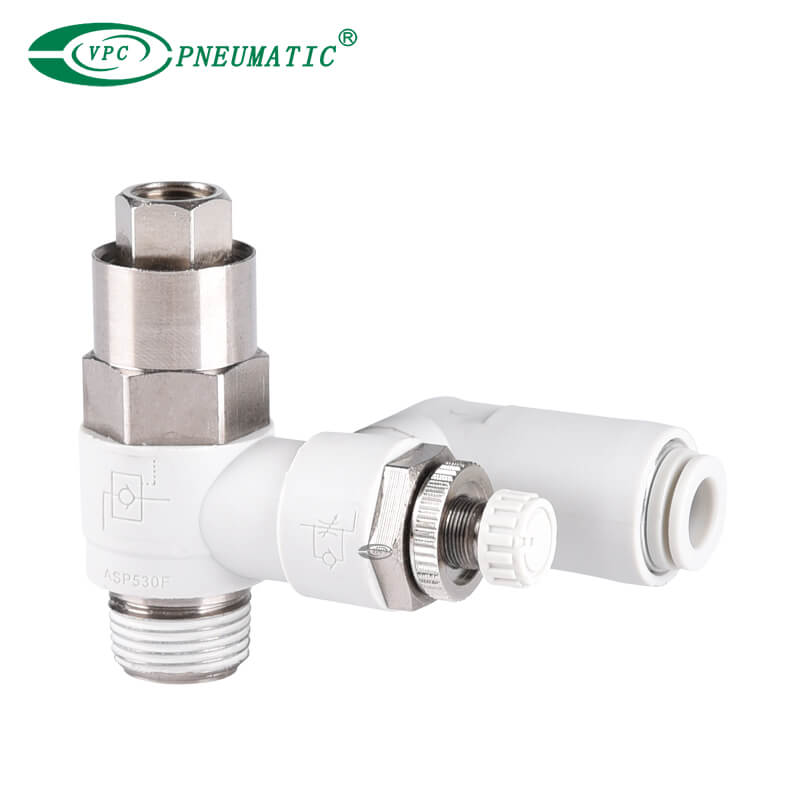

Produktbeschreibung
1.Kompaktes Design: Dieses Produkt ist platzsparend konzipiert und kann direkt am Antrieb montiert werden, was eine praktische Lösung für die Durchflussregelung und Geschwindigkeitsanpassung bietet.
2. 360°-Rohrmontage: Die ASP-Serie ermöglicht eine 360°-Anpassung der Rohrmontagerichtung, was Flexibilität bei der Installation bietet und die Verrohrung komfortabler macht.
3. Vernickelte Messingteile: Messingteile dieses Geschwindigkeitsreglers sind standardmäßig chemisch vernickelt, was für Haltbarkeit und Korrosionsbeständigkeit sorgt.
4. One-Touch-Anschluss nur für Zuluft.
5. Erhältlich mit PT-, NPT- und G-Gewinde (Standard).
Anwendung
Der Verwendungszweck des Geschwindigkeitsreglers der ASP-Serie mit Pilotrückschlagventil ist die Geschwindigkeitssteuerung und Zwischenstoppung eines Stellantriebs, insbesondere in Anwendungen, die einen kurzzeitigen Stopp, eine präzise Geschwindigkeitseinstellung und eine Durchflusssteuerung erfordern.
Produktspezifikationen
| Arbeitsmedium | Luft |
| Beweisdruck | 1,5 MPa |
| Max.Arbeitsdruck | 1MPa |
| Mindest.Arbeitsdruck | 0,1 MPa |
| Arbeitsdruck des Pilot-Rückschlagventils | Mehr als 50 % des Arbeitsdrucks (über 0,1 MPa) |
| Arbeitstemperatur | -5 bis 60℃ (Kein Gefrieren) |
| Verwendbares Schlauchmaterial | Nylon, weiches Nylon, Polyurethan |
* Seien Sie vorsichtig hinsichtlich der max.Betriebsdruck, wenn weiche Nylon- oder Polyurethanschläuche verwendet werden.

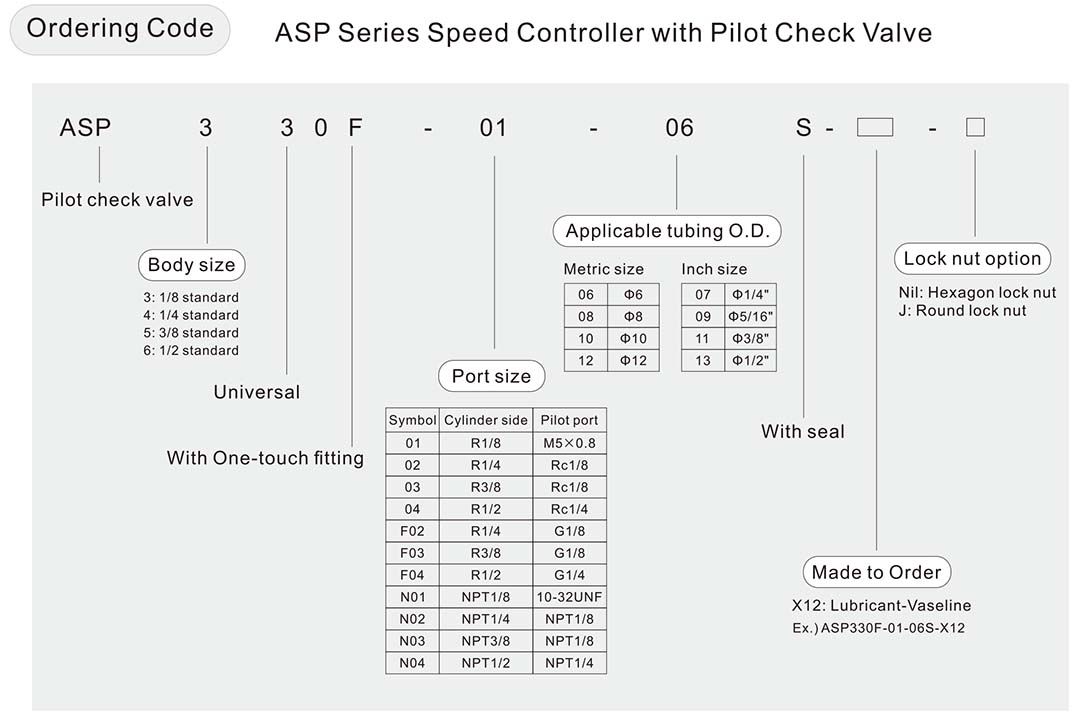

| Modell | Anschlussgröße | Lotsenhafen | Anwendbarer Schlauch-Außendurchmesser | |||||||
| Metrische Größe | Zollgröße | |||||||||
| Φ6 | Φ8 | Φ10 | Φ12 | Φ1/4' | Φ5/16' | Φ3/8' | Φ1/2' | |||
| ASP330F-01 | R1/8 | M5x0,8 | ● | ● | ||||||
| ASP430F-02 | R1/4 | Rc1/8 | ● | ● | ||||||
| ASP530F-03 | R3/8 | Rc1/8 | ● | ● | ||||||
| ASP630F-04 | R1/2 | Rc1/4 | ● | ● | ||||||
| ASP430F-F02 | R1/4 | G1/8 | ● | ● | ||||||
| ASP530F-F03 | R3/8 | G1/8 | ● | ● | ||||||
| ASP630F-F04 | R1/2 | G1/4 | ● | ● | ||||||
| ASP330F-N01 | NPT1/8 | 10-32UNF | ● | ● | ||||||
| ASP430F-N02 | NPT1/4 | NPT1/8 | ● | ● | ||||||
| ASP530F-N03 | NPT3/8 | NPT1/8 | ● | ● | ||||||
| ASP630F-N04 | NPT1/2 | NPT1/4 | ● | ● | ||||||
* Messingteile sind alle chemisch vernickelt.
| Modell | ASP330F | ASP430F | ASP530F | ASP630F | ||||
| Schlauch-Außendurchmesser | Metrische Größe | Φ6, Φ8 | Φ6 | Φ8 | Φ8 | Φ10 | Φ10 | Φ12 |
| Zollgröße | Φ1/4' Φ5/16' | - | Φ1/4' Φ5/16' | Φ5/16' | Φ3/8' | 一 | Φ3/8' Φ1/2' | |
| Kontrollierter Fluss Freien Fluss | Fließrate (L/min(ANR)) | 180 | 330 | 350 | 600 | 750 | 1100 | 1190 |
| Schallleitfähigkeit dm³/ (s·bar) | 0.58 | 1.04 | 1.08 | 1.86 | 2.32 | 3.4 | 3.68 | |
| Kritischer Druck Verhältnis | Kontrollierter Fluss | 0.15 | 0.15 | 0.15 | 0.15 | |||
| Freien Fluss | 0.25 | 0.25 | 0.25 | 0.25 | ||||
* Durchflussratenwerte werden bei 0,5 MPa und 20 °C gemessen.

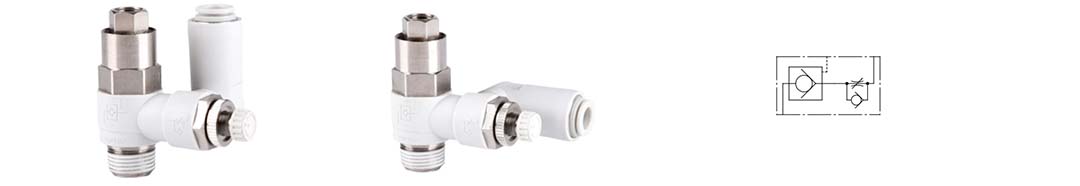

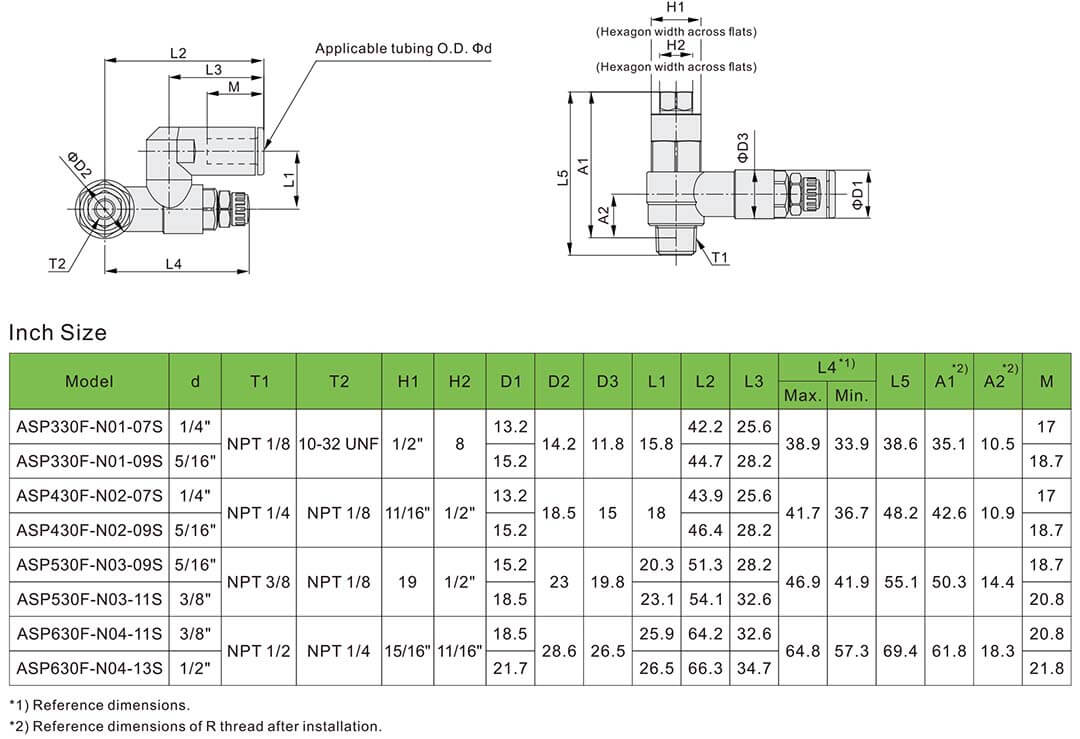

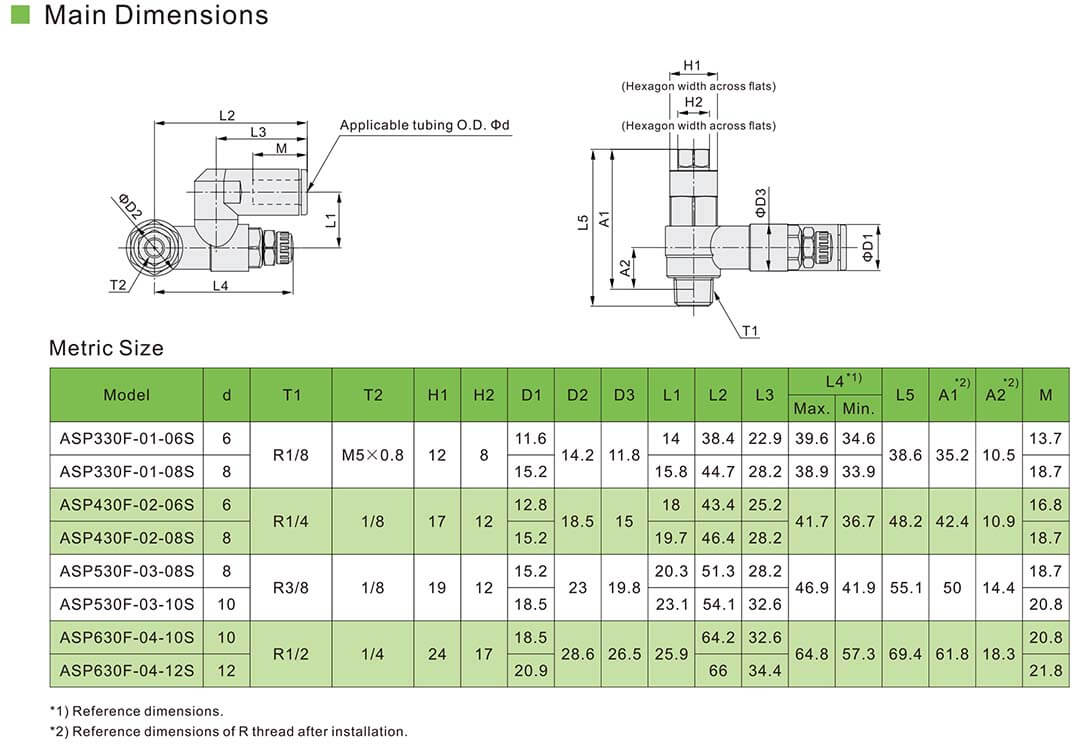

Hauptabmessungen
