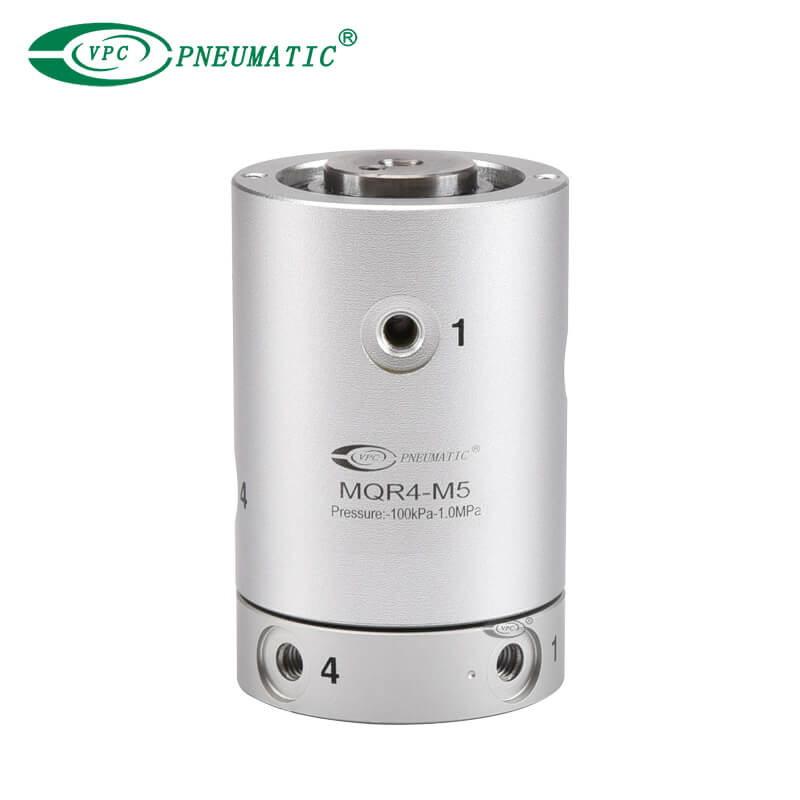

Drehdurchführungsverschraubung mit Metalldichtung der Serie MQR mit geringem Drehmoment

Anteil an:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button

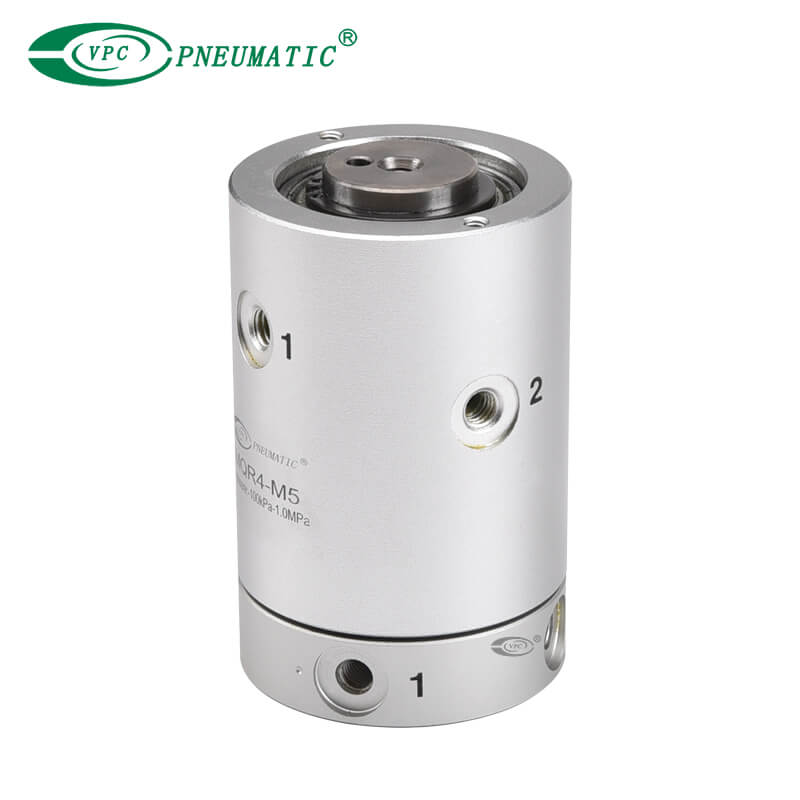

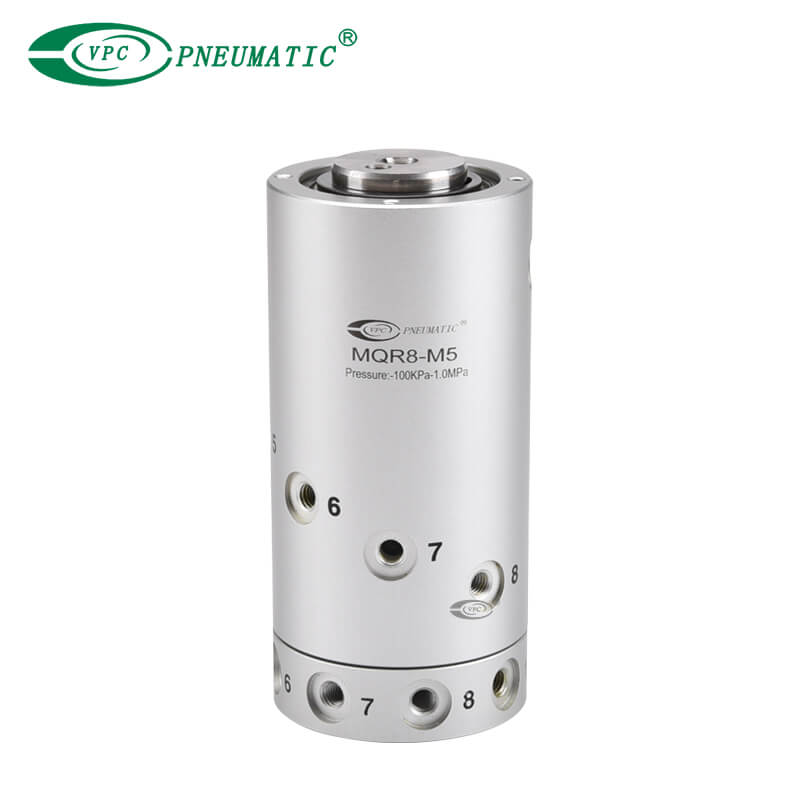

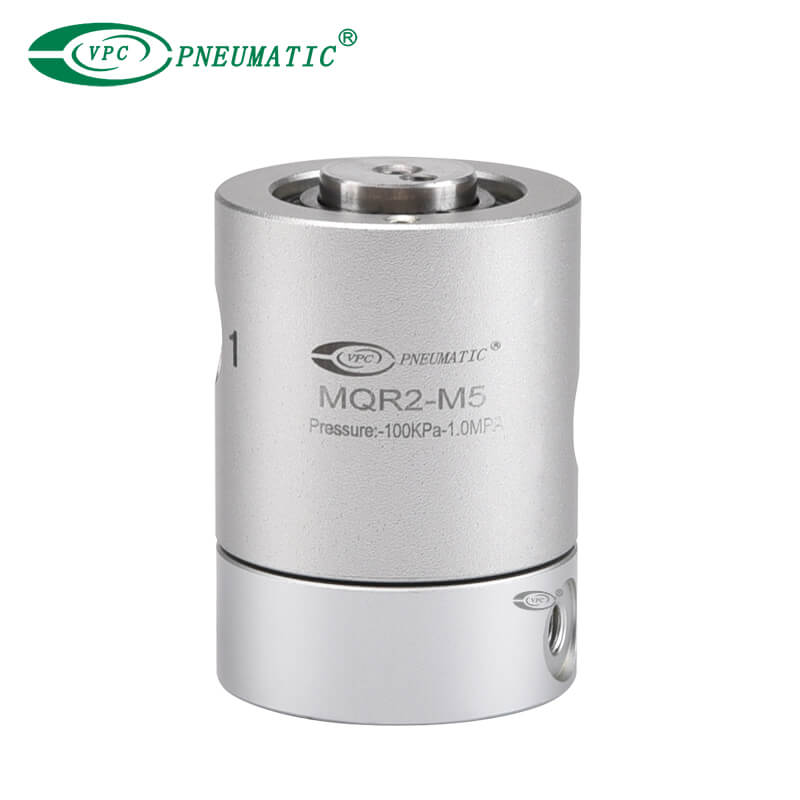

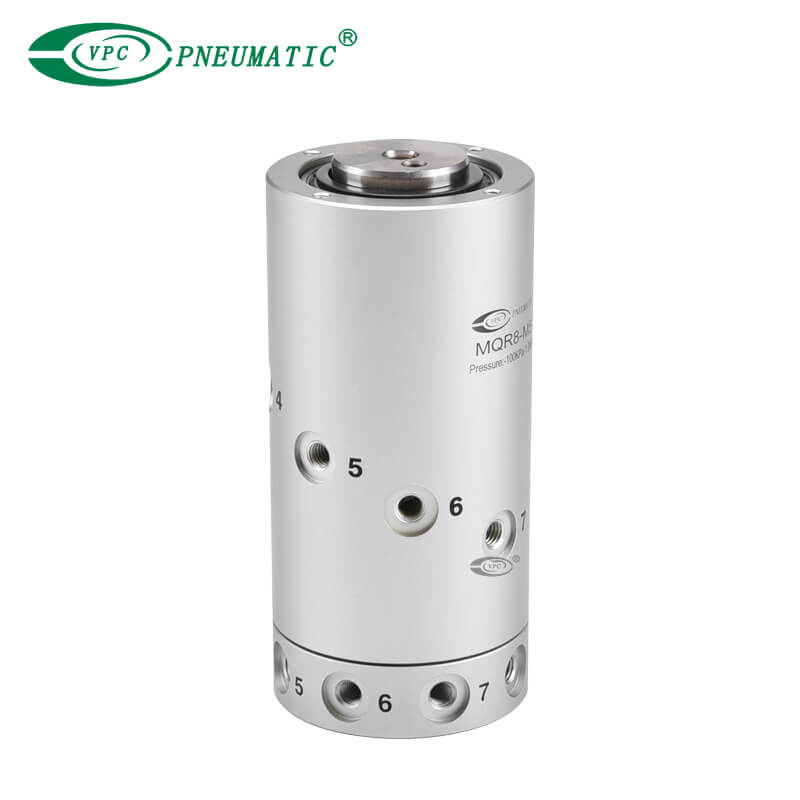

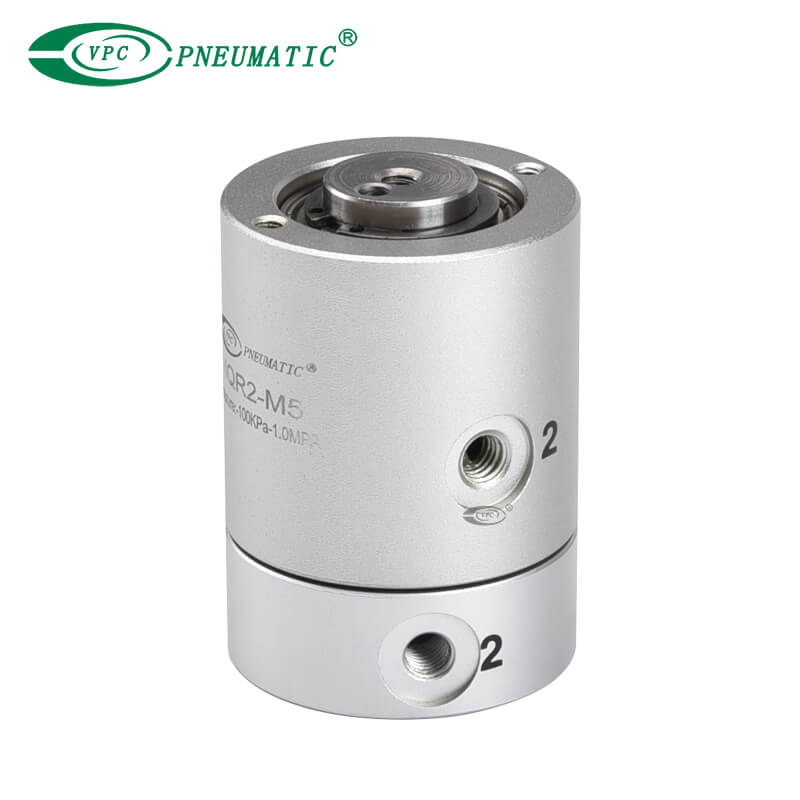

Die drehmomentarmen, metallisch dichtenden Drehdurchführungen der Serie MQR ermöglichen die Luftversorgung rotierender und gleitender Bauteile.Das Drehmoment wird durch Schwankungen des Versorgungsdrucks und der Temperatur nicht beeinflusst.Durch den Einsatz von Metalldichtungen wird verhindert, dass die Spule auch nach längerem Stillstand an der rotierenden Oberfläche festklebt.Die Rohrleitungsanschlüsse sind für eine einfache Verrohrung spiralförmig ausgerichtet.

  • MQR

  • VPC Pneumatic

Verbindungsports:
M5x0,8
Stationen auf Verteiler:
Kostenlose Kombination
Körper:
Aluminiumlegierung
Qualitätsgarantie:
2 Jahre
Verfügbarkeitsstatus:
erkundigen In den Einkaufswagen

Produktbeschreibung

■ Produkteigenschaft

1. Das Drehmoment wird nicht durch Schwankungen des Versorgungsdrucks und der Temperatur beeinflusst.

2. Durch die Verwendung von Metalldichtungen wird verhindert, dass die Spule auch nach längerem Stillstand an der rotierenden Oberfläche festklebt.

3. Betriebsdruck: -100 kPa bis 1 MPa

4. Die Rohrleitungsanschlüsse sind für eine einfache Verrohrung spiralförmig ausgerichtet.

■  Symbol

pneumatische Drehdurchführung

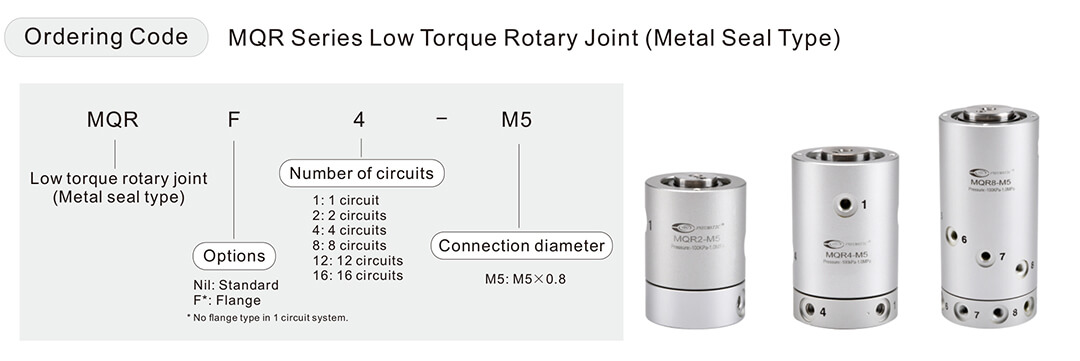

■  Optionen/Montagehalterung

Anzahl der Kreisläufe 2  circuits 4  circuits 8  circuits 12  circuits 16  circuits
Flansch-Teilenummer MQR2-F MQR4-F MQR8-F MQR12-F MQR16-F

Produktspezifikationen

ModellMQR1-M5MQR2-M5MQR4-M5MQR8-M5MQR12-M5MQR16-M5
Anzahl der Schaltkreise (Anzahl der Ports)12481216
ArbeitsmediumLuft
SiegelstrukturMetalldichtung
LeitfadenstrukturLager unterstütztLager an beiden Enden abgestützt
AnschlussgrößeMännlich R 1/8M5 x 0,8
Innengewinde M5 x 0,8
DurchflusseigenschaftenC0,50 [dm³/(s·bar)]
b0.40
Lebenslauf0.17
SchmierungNicht benötigt
Mindest.Betriebsdruck-100 kPa
Max.Betriebsdruck1,0 MPa
Arbeitstemperatur Anmerkung 1)-10 bis 80℃
Max.Anlaufdrehmoment Anmerkung 2)≤0,003 N·m≤0,03 N·m≤0,05 N·m≤0,10 N·m≤0,20 N·m≤0,50 N·m
Zulässige Rotationszahl Anmerkung 5)3000 Min-1 (U/min) oder weniger Notiz 3)2000 Min-1 (U/min) oder weniger1500 Min-1 (U/min) oder weniger900 Min-1 (U/min) oder weniger600 Min-1 (U/min) oder weniger200 Min-1 (U/min) oder weniger
Zulässige Radiallast (zulässige Kupplungsachsenreaktion) Anmerkung 4)1 N oder weniger15 N oder weniger30 N oder weniger40 N oder weniger50 N oder weniger50 N oder weniger
Zulässige Axiallast
*1) Die Temperatur 80°C beinhaltet den Temperaturanstieg während der Rotation.
*2) Das Anlaufdrehmoment ändert sich nicht mit dem Versorgungsdruck oder bei Nichtbenutzung (bleibt innerhalb des maximalen Anlaufdrehmoments), ändert sich jedoch mit  die Rotationszahl.
*3) Bei Verwendung mit einer Drehzahl über 600 min-1 (U/min) sicherstellen, dass die Drehung in die Richtung erfolgt, in der das Gelenk befestigt ist.
*4) Gummi-/Harz-Kupplungen werden aufgrund ihrer hervorragenden Absorption von Abweichungen, Stößen und Vibrationen empfohlen.
*5 Minuten-1: Anzahl der Umdrehungen pro 1 Minute

Produktabmessungen

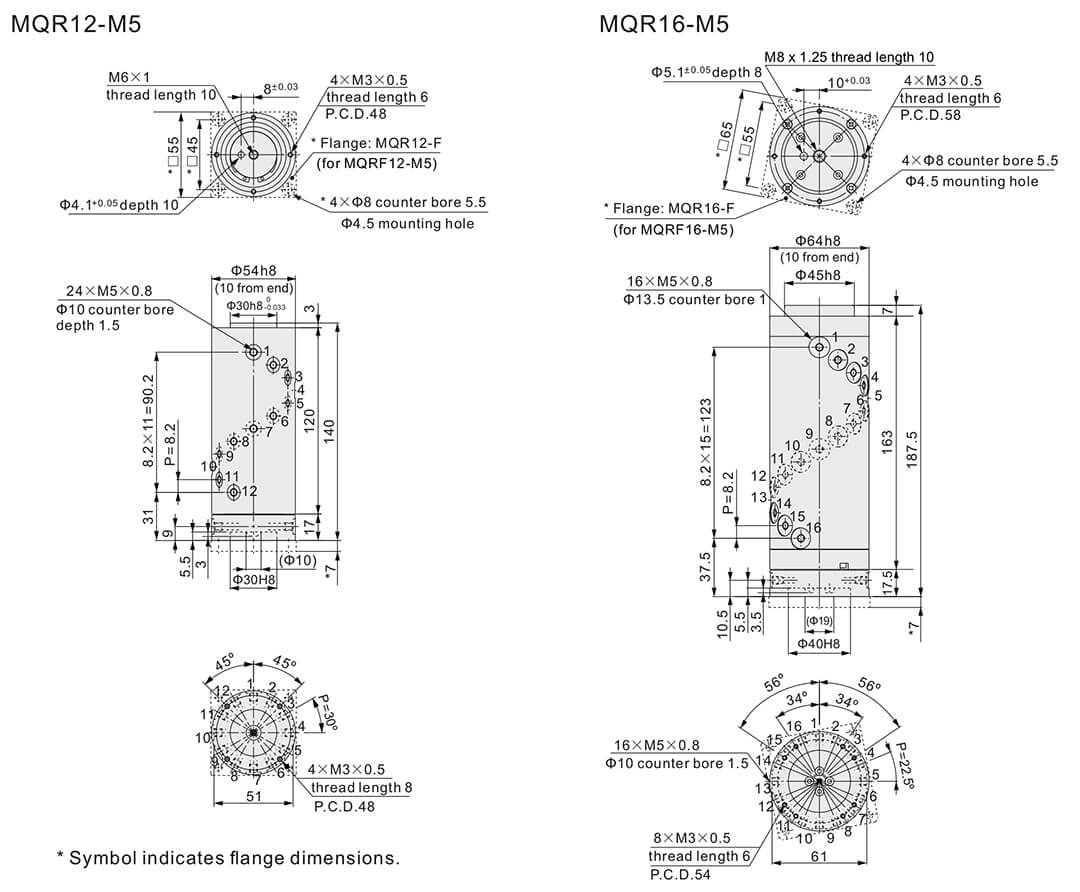

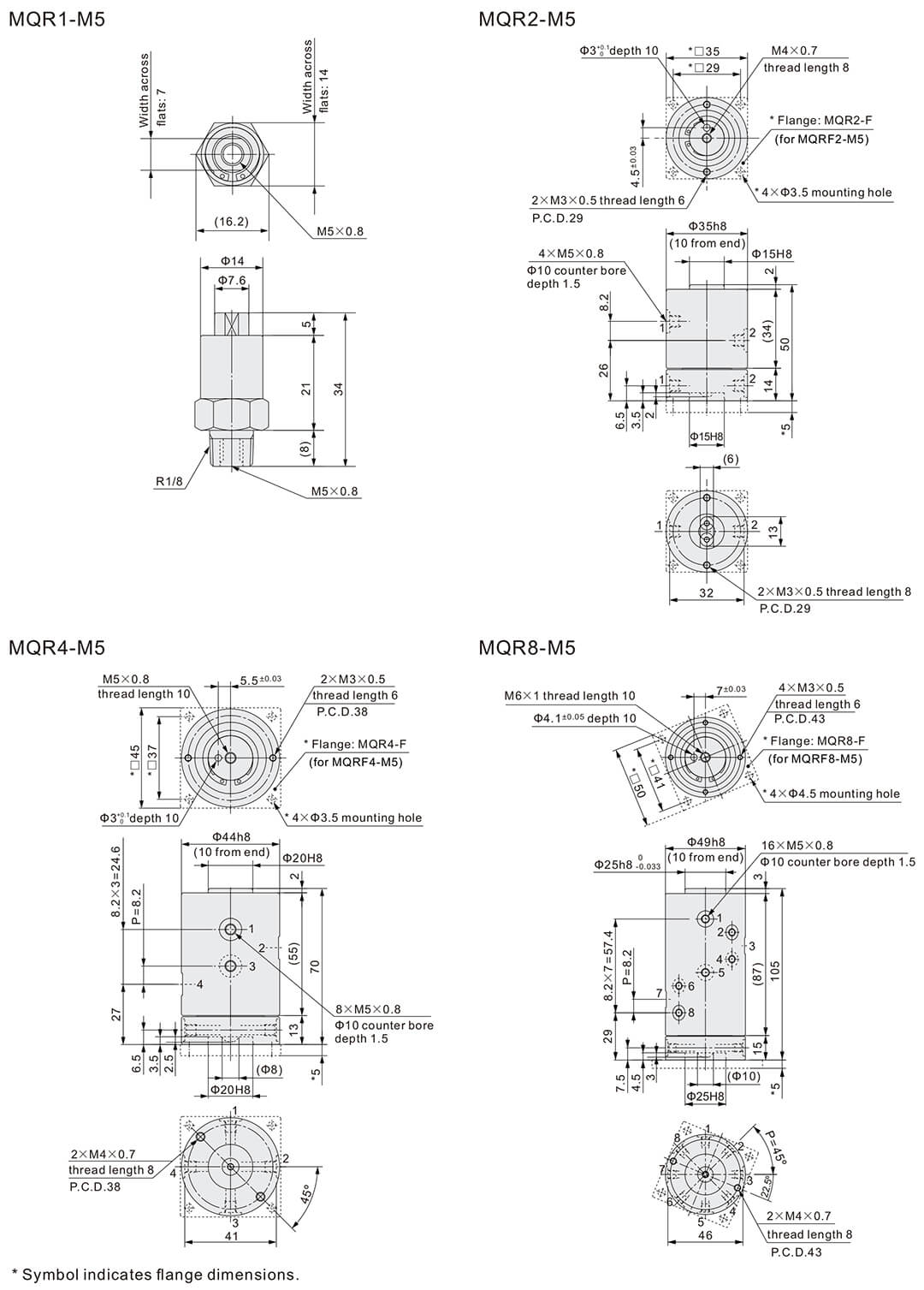

■  Hauptabmessungen

Standardtyp/Flanschtyp

Luftdrehdurchführungpneumatisches DrehgelenkDrehdurchführungs-Luftanschlüsse

Katalog PDF
