CXS
VPC Pneumatic
8412310090
Arbeitsmedium: | |
---|---|
Schauspieltyp: | |
Arbeitsdruck: | |
Arbeitstemperatur: | |
Geschwindigkeitsbereich: | |
Verfügbarkeitsstatus: | |
Produktbeschreibung
■ Produktmerkmal
1. Kompaktes Design: Platzsparend, ideal für Installationen mit begrenztem Platzangebot.
2. Ausgewogene Kraftverteilung: Doppelstangen sorgen für die gleiche Kraft auf beiden Seiten des Kolbens und verbessern so Leistung und Stabilität.
3. Hohe Präzision: Hervorragend geeignet für Anwendungen, die eine genaue und gleichmäßige Bewegung erfordern.
4. Doppelstangenkonfiguration: Sorgt für symmetrische Bewegung und Lastausgleich und reduziert die seitliche Belastung des Zylinders.
5. Mehrere Montageoptionen: Vielseitig für verschiedene industrielle Anwendungen.
Anwendung
Montagelinien: Für präzise Positionierungs- und Automatisierungsaufgaben.
Verpackungsausrüstung: Gewährleistung präziser Bewegungen beim Etikettieren, Sortieren und Verpacken.
Materialhandhabungssysteme: Zuverlässige Betätigung in Roboterarmen oder Fördersystemen.
Inspektions- und Prüfgeräte: Wo Präzision und Stabilität entscheidend sind.
Werkzeugmaschinen: Bereitstellung präziser Bewegungen für Bearbeitungsprozesse.
Der CXS-Doppelstangenzylinder eignet sich perfekt für Branchen, die stabile, ausgewogene Bewegungen und Platzeffizienz erfordern.
■ Symbol
Produktspezifikationen
Bohrung (mm) | 6 | 10 | 15 | 20 | 25 | 32 | |
Arbeitsmedium | Saubere Luft (40 μm Filterung) | ||||||
Schauspieltyp | Doppelschauspieler | ||||||
Arbeitsdruckbereich | 0,1 bis 1,0 MPa | ||||||
Garantierter Druck | 1,5 MPa | ||||||
Arbeitstemperatur | -10 bis 70℃ | ||||||
Geschwindigkeitsbereich | 30 bis 800 mm/s | ||||||
Einstellbarer Hub | 0 bis -5 mm | ||||||
Kissentyp | Gummikissen | ||||||
Keine Rundlaufgenauigkeit | ±0,2° | ±0,15° | ±0,1° | ||||
Portgröße | M5X0,8 | G1/8 |
Hauptabmessungen

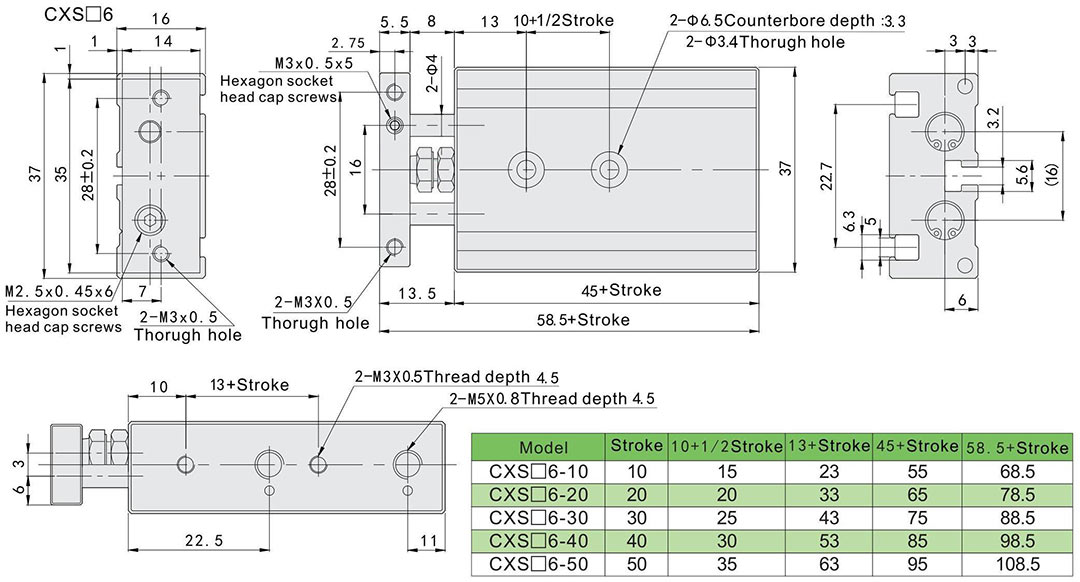

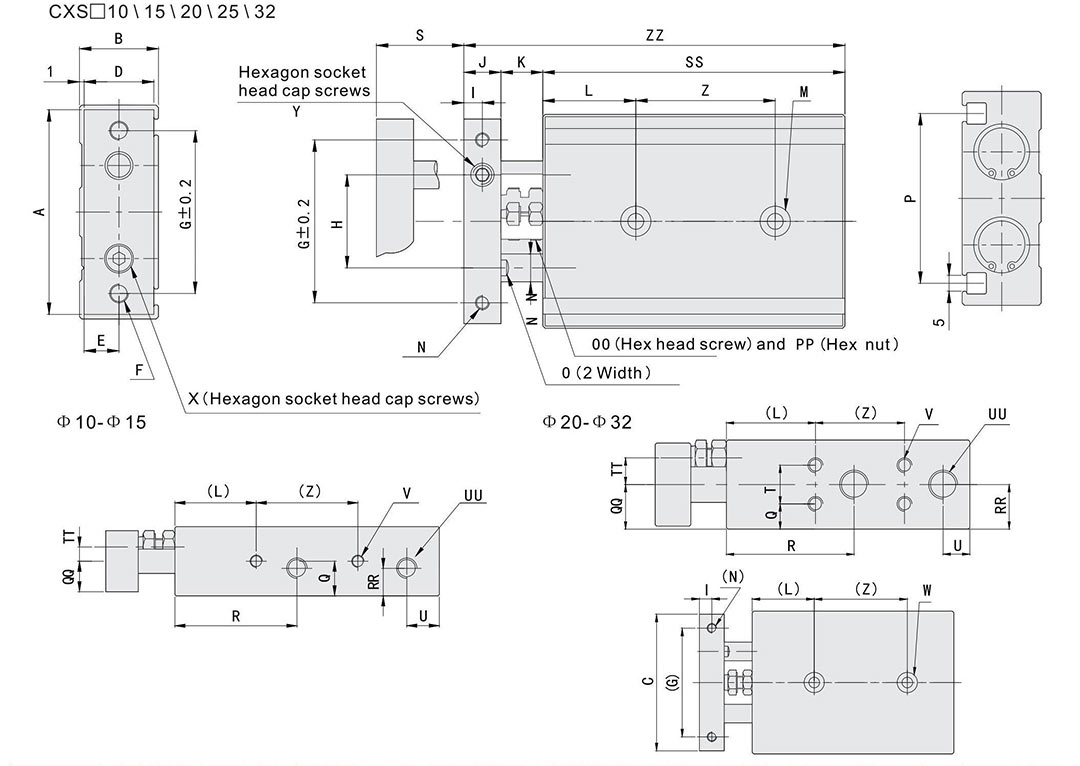

■ Hauptabmessungen
Katalog PDF
