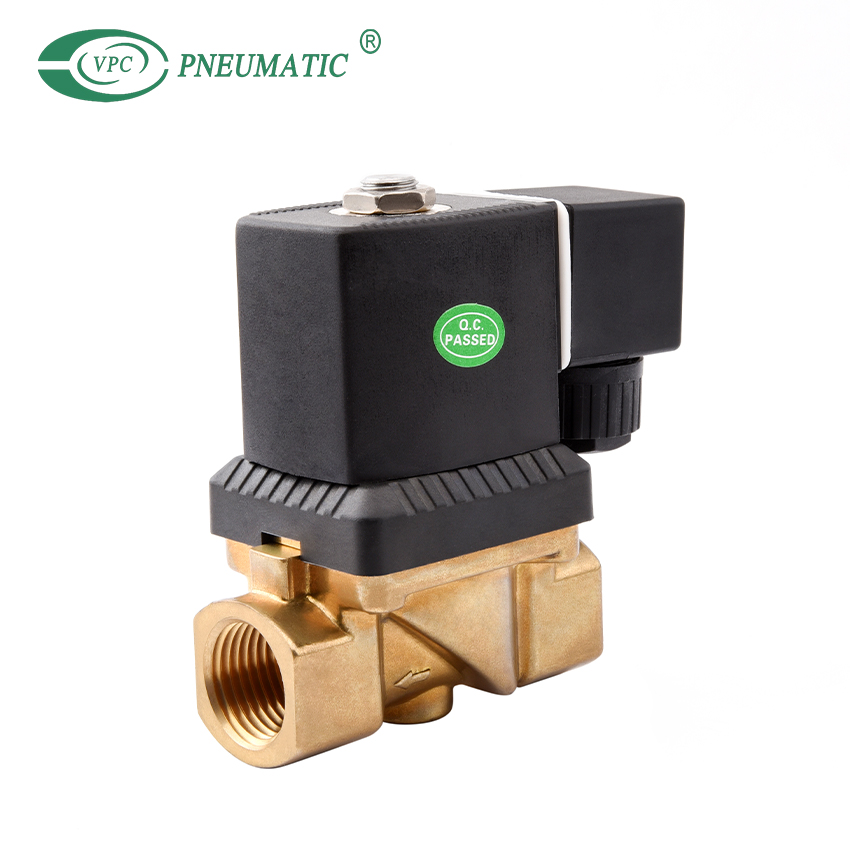

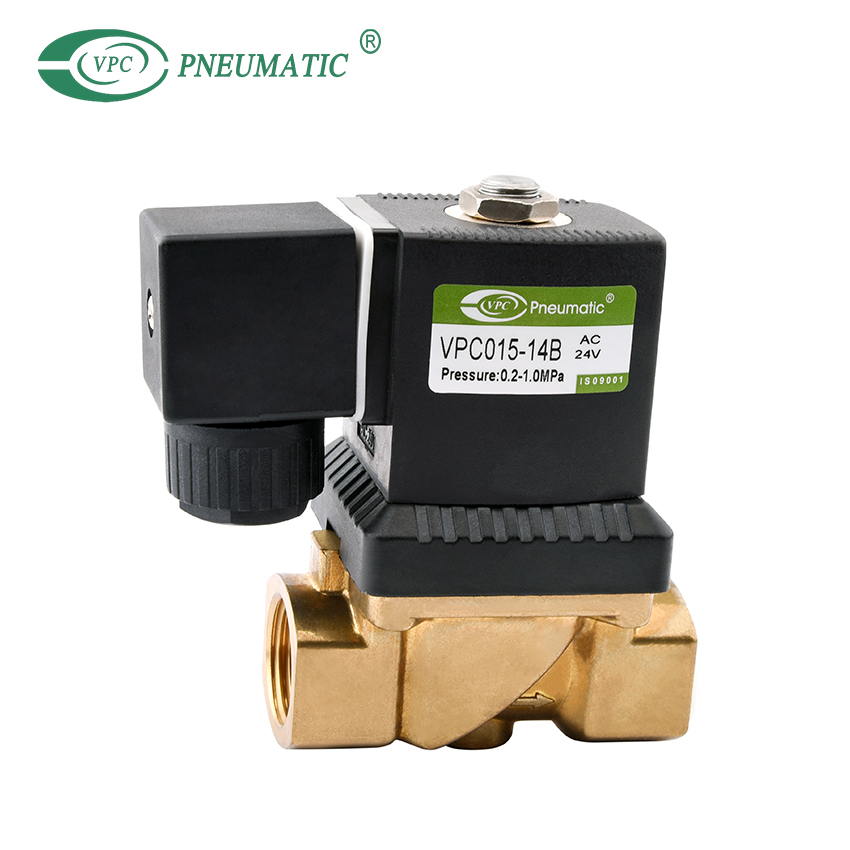

Direktwirkendes 2/2-Wege-Magnetventil der Serie VPC

Anteil an:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  1. Normal geschlossen, verfügbares Gehäuse: Messing, SS304 SS316.
  2. Für unterschiedliche Medien stehen mehrere Dichtungen zur Verfügung.
  3. Großer Größenbereich von 1/8' bis 1/2', mit G-Gewinde.

  • VPC2201-06

  • VPC Pneumatic

  • 8481804090

Arbeitsmedium:
Luft, Wasser, neutrale Flüssigkeit
Steuerungstyp:
Normaler Abschluss
Arbeitstemperatur:
-10 bis 80℃
Umgebungstemperatur:
-10 bis 50℃
Körpermaterial:
Messing
Verfügbarkeitsstatus:
erkundigen In den Einkaufswagen

Produktbeschreibung

■ Produkteigenschaft

1. Direkt wirkendes und normalerweise geschlossenes 2/2-Wege-Magnetventil.Seine hohe Sensibilität ermöglicht schnelle Richtungswechsel.

2. Direktwirkendes Ventil mit kleiner Öffnung hat eine Öffnung von 1 bis 14 mm.

3. Explosionsgeschützte Spule, energiesparende Kühlspulen/Stecker und Zeitschalter optional.

4. Es ist kompakt, klein und leicht.Einfache Montage und Demontage.

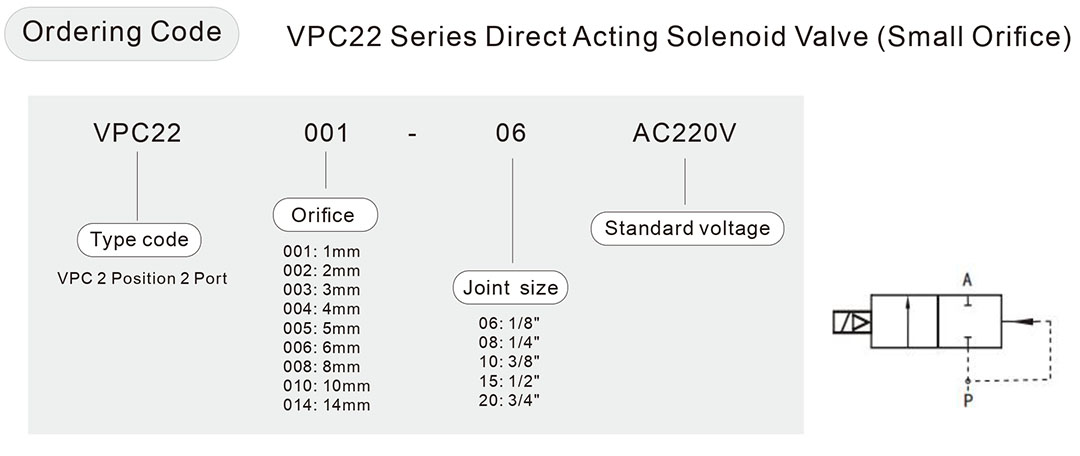

■ Symbol

Direkt wirkendes Magnetventil

Produktspezifikationen

SchauspieltypDirekt wirkender Typ
KontrolltypNormaler Abschluss
GewindetypG (Standard), NPT, Rc-Plattenanschluss (optional)
ArbeitsmediumLuft, Wasser, neutrale Flüssigkeit
Mittlere Viskosität≤21mm2/s
VentilkörperMessing
DichtungsmaterialNBR (Standard), FKM, EPDM (optional)
ArbeitstemperaturNBR: -10~80°C FKM: -10~110°C EPDM: -20~120°C
Umgebungstemperatur-10~50°C (Explosionsgeschützt: -20~40℃)
NennspannungAC220V (50-60Hz), DC24V (0Hz)
Spannungsbereich± 10 %
GehegeIP65
MontageHalten Sie die Spule nach oben
OptionalExplosionsgeschützt, kühlende, energiesparende Spulen/Stecker, Zeitschalter

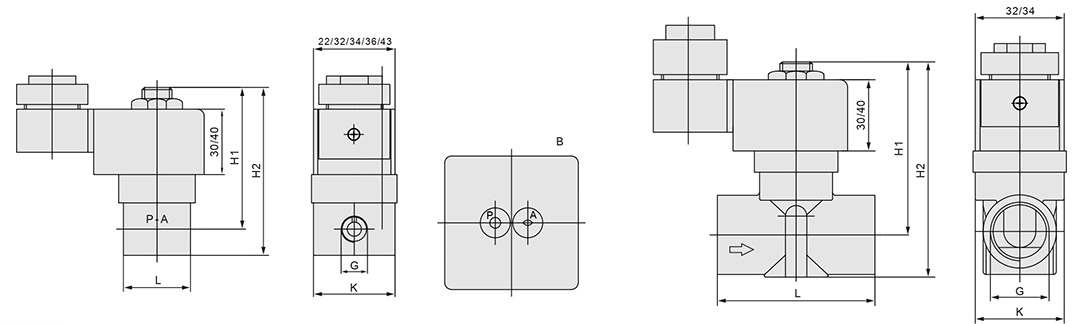

Hauptabmessungen

Magnetventil 2/2

Modell Gelenkgröße (G) Öffnung (mm) KV-Wert (m³/h) Arbeitsdruck  (MPa) Hauptabmessungen
L K H1 H2
VPC2201-06 1/8 1 0.02 0~0,8 20 25 49 56
VPC2201-06A 1/8 1 0.02 0~0,4 32 32 59 67
VPC2202-06 1/8 2 0.09 0~1,0 32 32 51 58
VPC2202-06A 1/8 2 0.09 0~2,5 32 32 61 68
VPC2202-06B 1/8 2 0.09 0~4,0 32 32 61 68
VPC2203-06 1/8 3 0.2 0~0,4 32 32 51 58
VPC2203-06A 1/8 3 0.2 0~1,0 32 32 61 68
VPC2203-06B 1/8 3 0.2 0~2,5 32 32 61 68
VPC2202-08 1/4 2 0.09 0~1,0 46 32 51 60
VPC2202-08A 1/4 2 0.09 0~2,5 46 32 61 70
VPC2202-08B 1/4 2 0.09 0~4,0 46 32 61 70
VPC2203-08 1/4 3 0.2 0~0,4 46 32 51 60
VPC2203-08A 1/4 3 0.2 0~1,0 46 32 61 70
VPC2203-08B 1/4 3 0.2 0~2,5 46 32 61 70
VPC2204-08 1/4 4 0.3 0~0,1 46 32 51 60
VPC2204-08A 1/4 4 0.3 0~0,6 46 32 61 70
VPC2204-08B 1/4 4 0.3 0~1,0 46 32 61 70
VPC2204-10A 3/8 4 0.3 0~0,6 55 32 73 87
VPC2204-10B 3/8 4 0.3 0~1,0 55 32 73 87
VPC2205-10A 3/8 5 0.47 0~0,25 55 32 73 87
VPC2205-10B 3/8 5 0.47 0~0,6 55 32 73 87
VPC2206-10A 3/8 6 0.68 0~0,16 55 32 73 87
VPC2206-10B 3/8 6 0.68 0~0,4 55 32 73 87
VPC2208-10A 3/8 8 1.2 0~0,1 55 32 73 87
VPC2208-10B 3/8 8 1.2 0~0,25 55 32 73 87
VPC2210-15A 1/2 10 1.9 0~0,06 55 32 73 87
VPC2210-15B 1/2 10 1.9 0~0,16 55 32 73 87
VPC2204-15A 1/2 4 0.3 0~0,6 55 32 73 87
VPC2204-15B 1/2 4 0.3 0~1,0 55 32 73 87
VPC2205-15A 1/2 5 0.47 0~0,25 55 32 73 87
VPC2205-15B 1/2 5 0.47 0~0,6 55 32 73 87
VPC2206-15A 1/2 6 0.68 0~0,16 55 32 73 87
VPC2206-15B 1/2 6 0.68 0~0,4 55 32 73 87
VPC2208-15A 1/2 8 1.2 0~0,1 55 32 73 87
VPC2208-15B 1/2 8 1.2 0~0,25 55 32 73 87
VPC2214-15A 1/2 14 2.2 0~0,025 58 41 79.5 95
VPC2214-15B 1/2 14 2.2 0~0,04 58 41 79.5 95
VPC2214-20A 3/4 14 2.2 0~0,025 58 41 79.5 95
VPC2214-20B 3/4 14 2.2 0~0,04 58 41 79.5 95
