| Ventiltyp: | |
|---|---|
| Einbaulage: | |
| Stoff: | |
| Qualitätsgarantie: | |

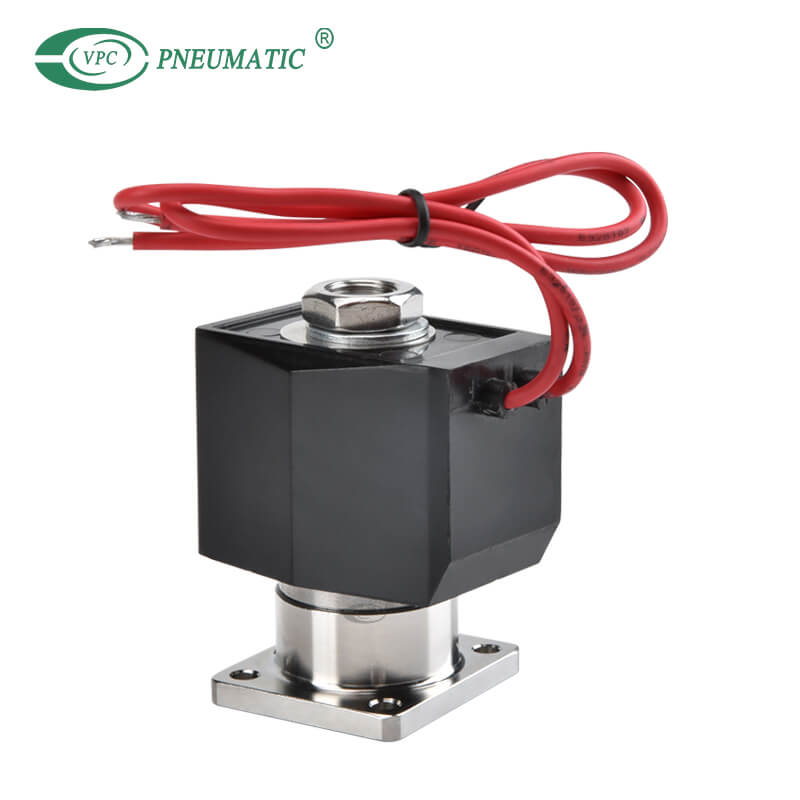

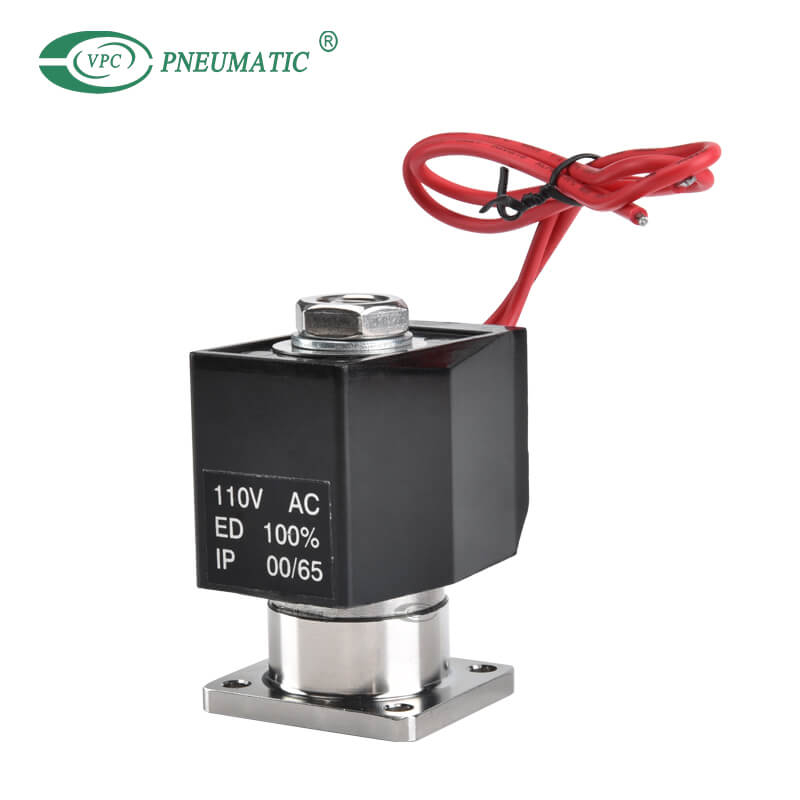

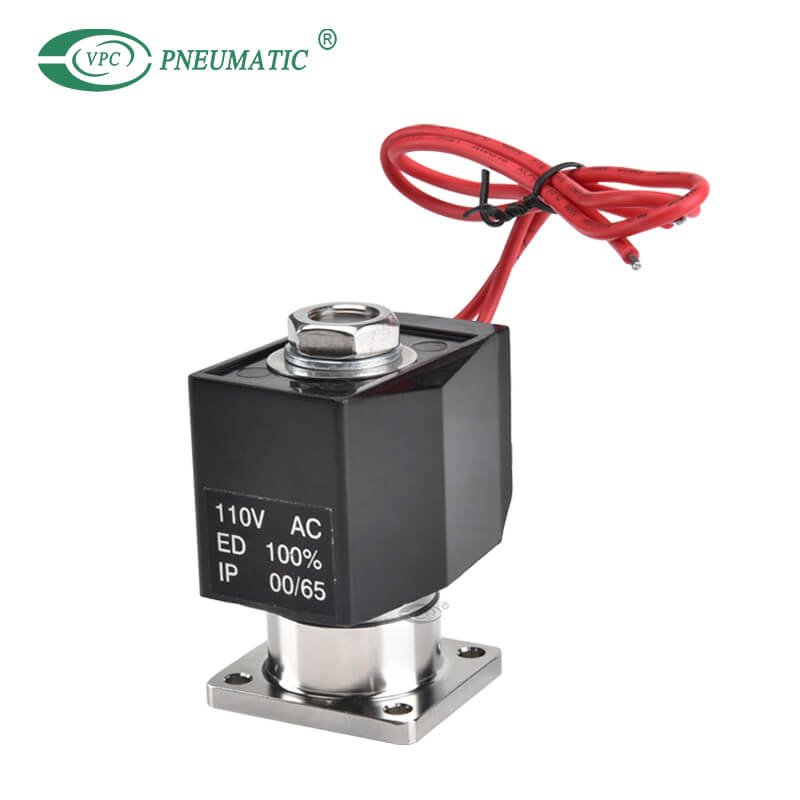

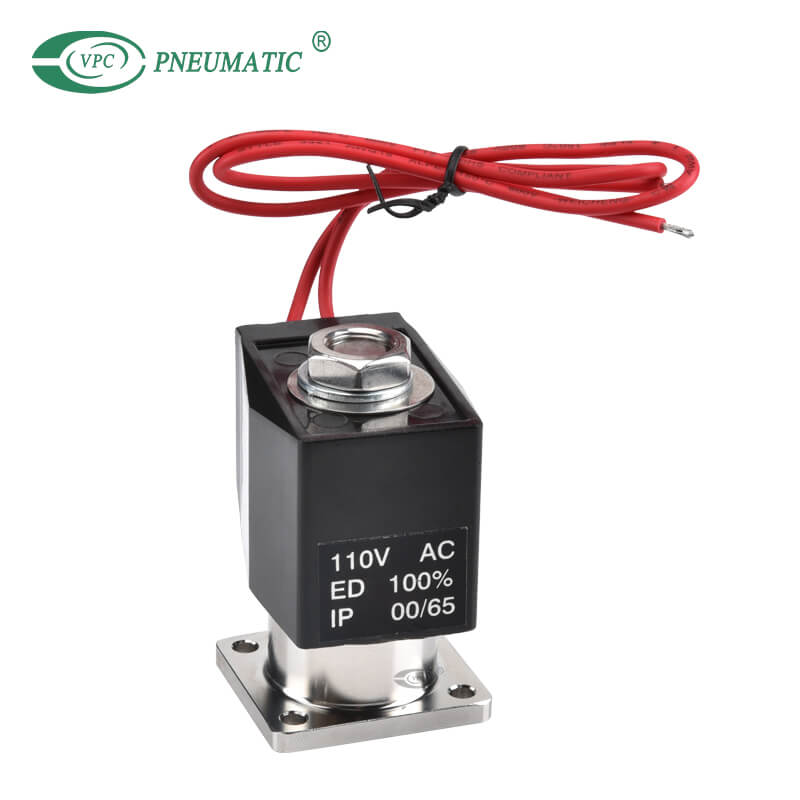

Produktbeschreibung
1. Das Gehäusematerial (Kupferlegierung, Edelstahl) und das Dichtungsmaterial (Nitrilkautschuk, Fluorkautschuk, EPDM) können ausgewählt werden.
2. Mit Spulengleichrichtung und Gegenmaßnahmen für den Verschleiß des Gleitabschnitts ist es selbst bei trockener Luft und Inertgas sehr langlebig.
3. Kompatibel mit verschiedenen Anwendungen durch eine Vielzahl von Kombinationen von Öffnungsgrößen und Spulenoptionen.

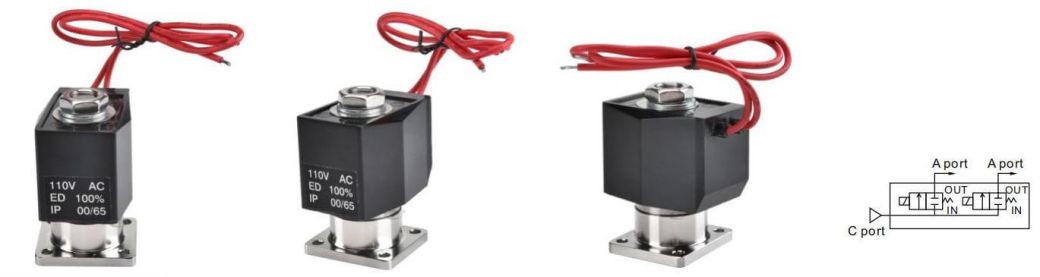

4. 2-Wege (Öffner, Schließer), 3-Wege, Verteiler: Wählen Sie die ideale Komponente entsprechend dem verwendeten Kreis aus.
5. Das Gehäusematerial (Kupferlegierung, Edelstahl) und das Dichtungsmaterial (Nitrilkautschuk, Fluorkautschuk, EPDM) können ausgewählt werden.
* Bestellungen nur für Abdeckplatte und Unterplatte sind ebenfalls verfügbar.Wenden Sie sich für weitere Informationen an VPC.
* Wenden Sie sich für Verteilerstationen mit 11 oder mehr Nummern an VPC.
Produktspezifikationen
| Art | Standardspezifikationen | Optionale Spezifikationen | |
| Arbeitsmittel | Luft/Niedrigvakuum /Wasser/Kerosin/Öl | Heißes Wasser | Dampf |
| Steuerungstyp | Normale Schließung | ||
| Arbeitsdruckdifferenz | 0 bis 5 MPa | ||
| max.Arbeitsdruck | 5 MPa | 1MPa | |
Beweisdruck | 10 MPa | ||
| Flüssigkeitstemperatur (kein Gefrieren) | -10 Grad bis 60 °C | -10 °C bis 90 °C | -10 °C bis 184 °C |
| Arbeitstemperatur | -20 °C bis 60 °C | -20 °C bis 100 °C | |
| Thermische Klasse | Klasse 130 (B) | Klasse 180 (H) | |
| Atmosphäre | Platz frei von korrosiven Gasen und explosiven Gasen | ||
| Ventilstruktur | Direkt wirkende Tellerstruktur | ||
Undichtigkeit des Ventilsitzes | 0,2cm3/min (ANR) oder weniger (Luft) | 300cm3/min (ANR) oder weniger (Luft) | |
| Montage | Uneingeschränkt | ||
| Gehäuse-/Dichtungsmaterial | Edelstahl/Nitrilkautschuk | Edelstahl/EPM-Gummi | Edelstahl/PTFE |
* Siehe max.Arbeitsdruckdifferenz in den einzelnen Spezifikationen.

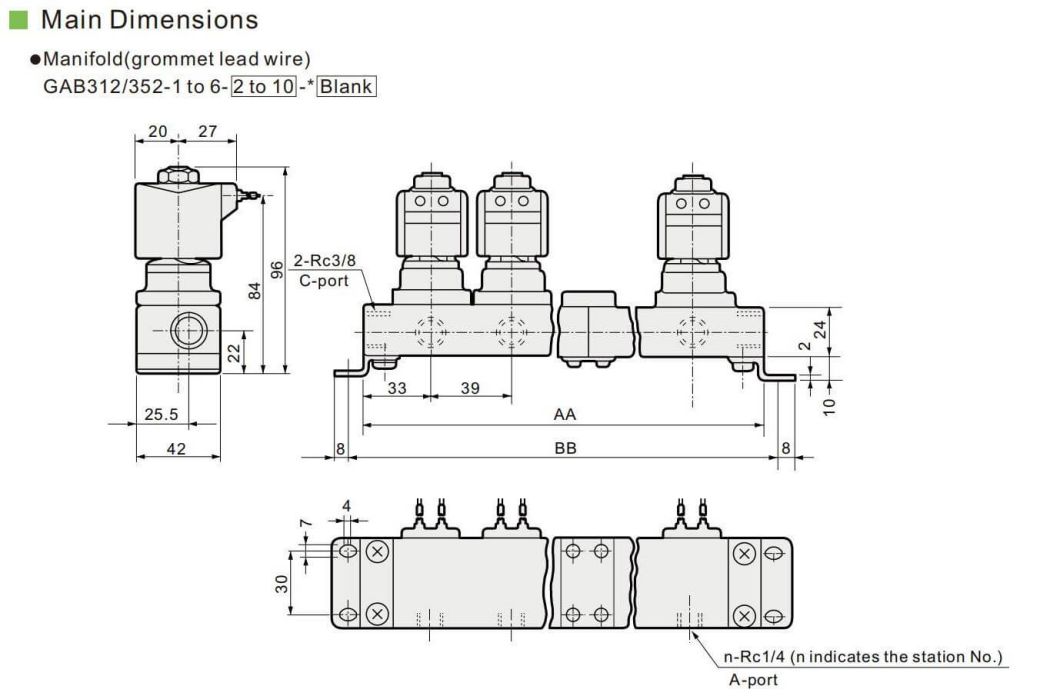

Hauptabmessungen
| Station Nr. | AA | BB | Verteilerkonfiguration | Station Nr. | AA | BB | Verteilerkonfiguration |
| 2 | 106 | 122 | 2 Stationen x 1 | 7 | 329 | 345 | 5 Stationen + 2 Stationen |
| 3 | 145 | 161 | 3 Stationen x 1 | 8 | 368 | 384 | 5 Stationen + 3 Stationen |
| 4 | 212 | 228 | 2 Stationen x 2 | 9 | 435 | 451 | 3 Stationen x 3 |
| 5 | 223 | 239 | 5 Stationen x 1 | 10 | 446 | 462 | 5 Stationen x 2 |
| 6 | 290 | 306 | 3 Stationen x 2 | Kontaktieren Sie VPC für 11 Stationen oder mehr | |||
*1: Mehrfachanschlussplatten-Konfiguration kombiniert Einheiten mit 2 Stationen, 3 Stationen und 5 Stationen.
*2: Die Abmessungen sind für Anschlussgrößen von G- und NPT-Gewinden gleich.
Produkt-FAQ
Q1. Was ist ein 2-Wege-Magnetventil mit 2 Positionen?
Die gebräuchlichsten Arten von Magnetventilen sind 2-Wege- und 3-Wege-Ventile, die N/O (normalerweise offen) oder N/C (normalerweise geschlossen) sein können.Zum Beispiel ein 2/2 Ventil hat zwei Ports (in/out) und zwei Zustände (offen/geschlossen).Das 3-Wege-Ventil mit 2 Positionen hat drei Anschlüsse und zwei Zustände. Ermöglicht mehrere unterschiedliche Konfigurationen von Strömungswegen, während nur zwei Anschlüsse an einer einzigen Stelle verbunden werden.
Q2. Welches Material wird für Magnetventile verwendet?
Magnetventile sind oft mit verschiedenen Gehäusematerialien erhältlich.Typische Materialien sind Nylon (Polyamid – PA), PVC (PolyVinylChlorid), Messing, vernickeltes Messing und Edelstahl (304 und 316).Die Materialauswahl hängt stark von den chemischen Eigenschaften und der Temperatur des Mediums ab.
Q3. Was ist ein direkt wirkendes Magnetventil?
Direkt wirkende Magnetventile, auch bekannt als nullbewertete Magnetventile, sind elektromechanische Ventile, die verwendet werden, um den Durchfluss von Flüssigkeiten oder Gasen zu steuern.
Q4. Was ist der Unterschied zwischen direktgesteuertem und vorgesteuertem Magnetventil?
Der Hauptunterschied zwischen direkt wirkend und Vorsteuermagnete besteht darin, dass direkt wirkende Magnetventile eine direkte Verbindung mit dem Öffnungs- und Schließanker haben, wohingegen vorgesteuerte Ventile die Verwendung des Prozessfluids verwenden, um die Steuerung des Betriebs des Ventils zu unterstützen.
Q5. Warum fallen Magnetventile aus?
Der Ausfall einer Magnetspule kann durch eine Reihe von Faktoren verursacht werden.Das Anlegen einer falschen Spannung an die Spule führt zu einem Ausfall und kann zum Durchbrennen der Spule führen.Auch elektrische Überspannungen oder Spannungsspitzen können die Spule beschädigen.Durchgebrannte Spulen können nicht repariert werden und müssen ersetzt werden.
Mehr darüber lernen Magnetventil, wenden Sie sich bitte an VPC!
