Die direktgesteuerten Sitzventile der Serie VT mit 3 Anschlüssen sind kompakt und bieten dennoch eine große Durchflusskapazität und einen geringen Stromverbrauch.Die Serie ist für den Einsatz in Vakuumanwendungen geeignet.

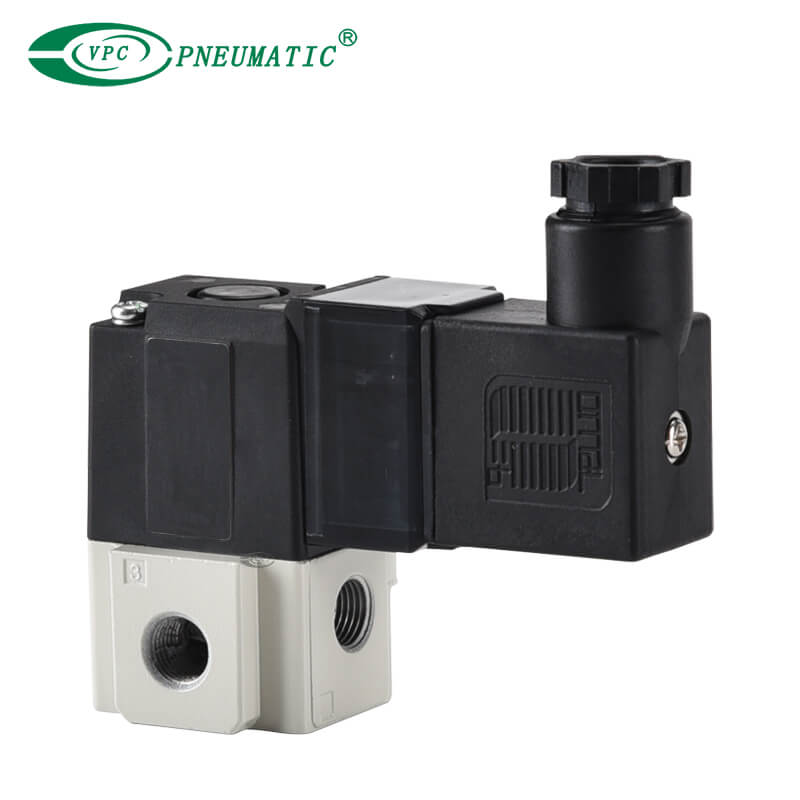

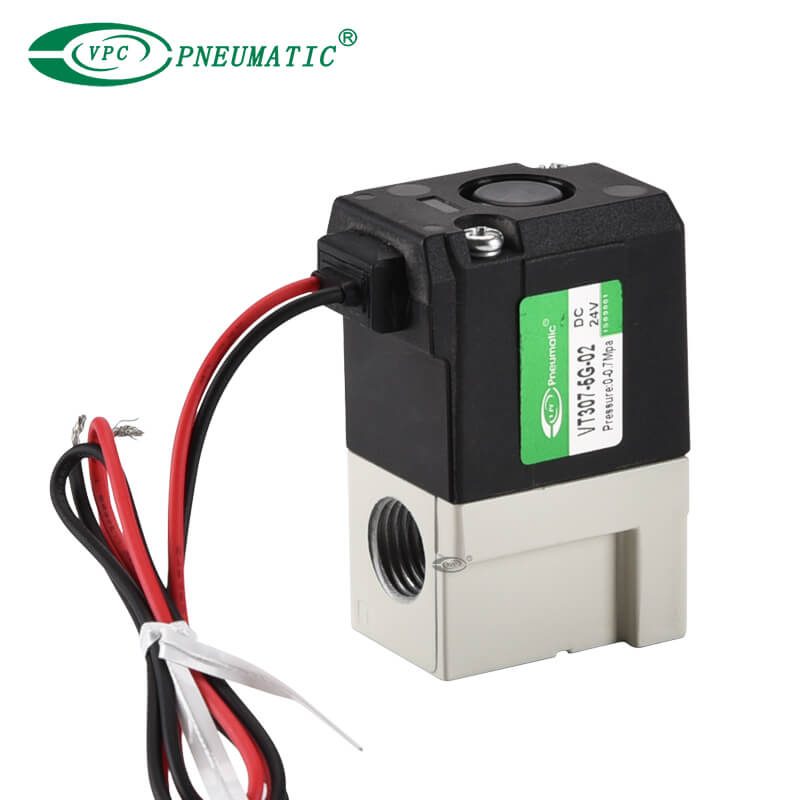

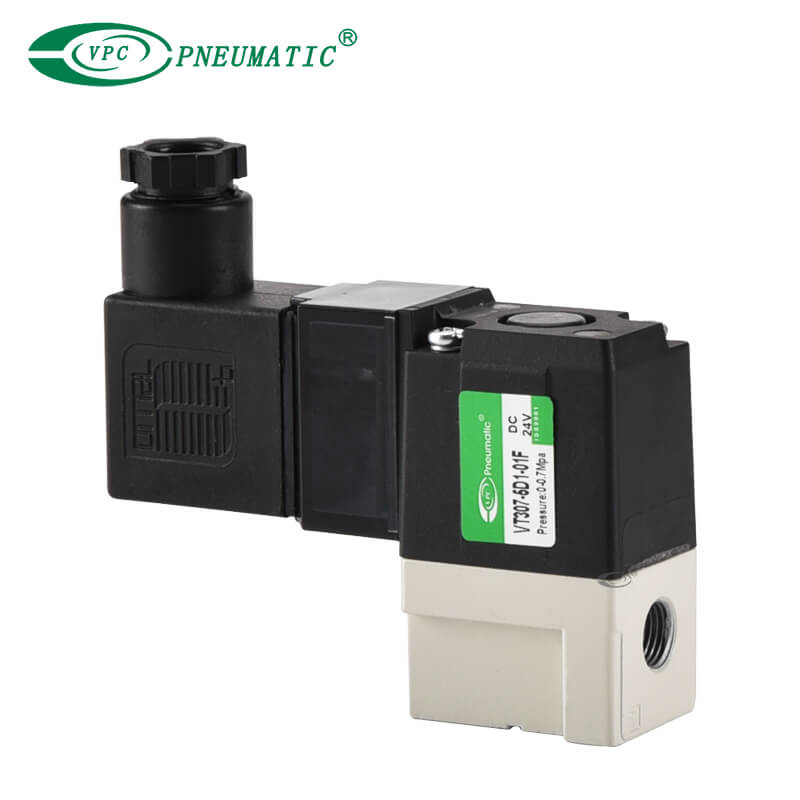

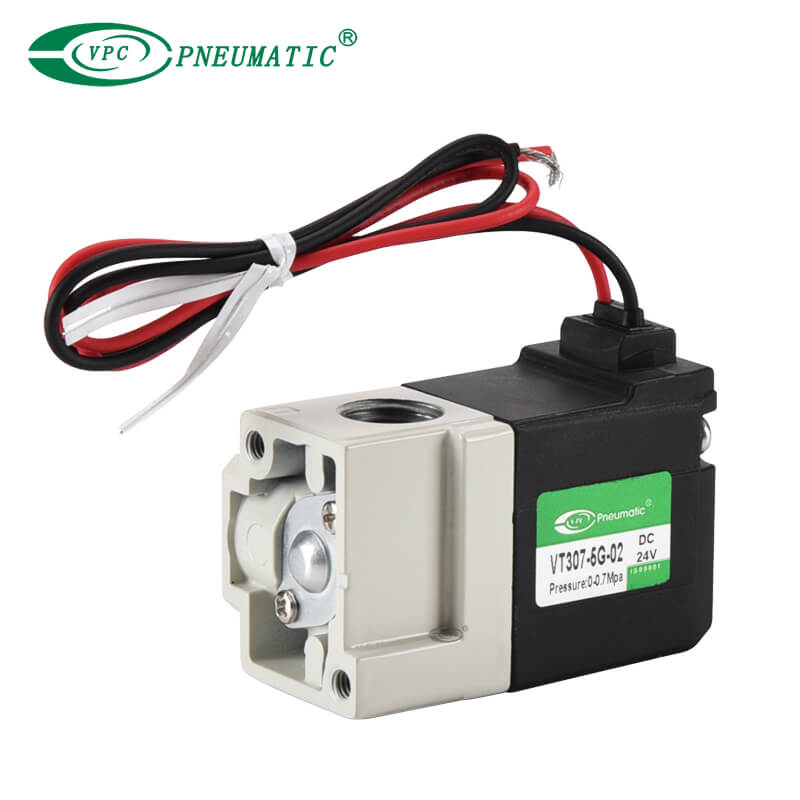

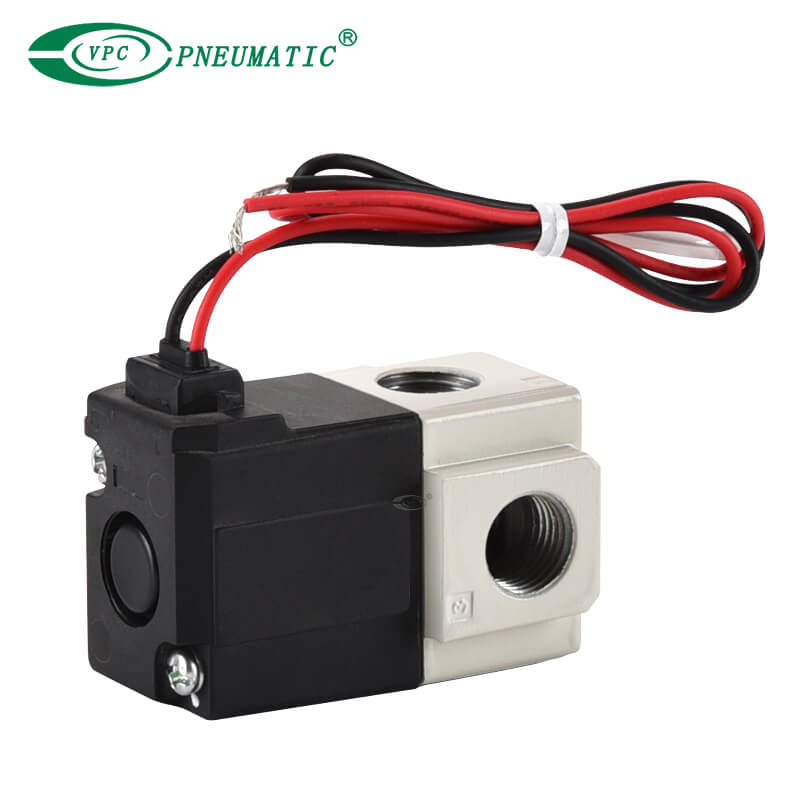

  • VT307

  • VPC Pneumatic

Arbeitsdruck:
Arbeitstemperatur:
Schlag-/Vibrationsfestigkeit:
Art der Betätigung:
Anschlussgröße:
Gewindetyp:
Verfügbarkeitsstatus:

Produktbeschreibung

Produkteigenschaft

Die direktgesteuerten Sitzventile der Serie VT mit 3 Anschlüssen sind kompakt und bieten dennoch eine große Durchflusskapazität und einen geringen Stromverbrauch.   Die Serie ist für den Einsatz in Vakuumanwendungen geeignet.   Das VT-Ventil ist ein Einzelventil mit 6 Funktionen (universeller Anschlusstyp), wie NC-Ventil, NO-Ventil, Verteilerventil, Wahlventil usw.   Das Verteilerventil der Serie VO lässt sich einfach durch einfaches Umdrehen der Schalterabdeckung von NC (normalerweise geschlossen) auf NO (normalerweise offen) umstellen.

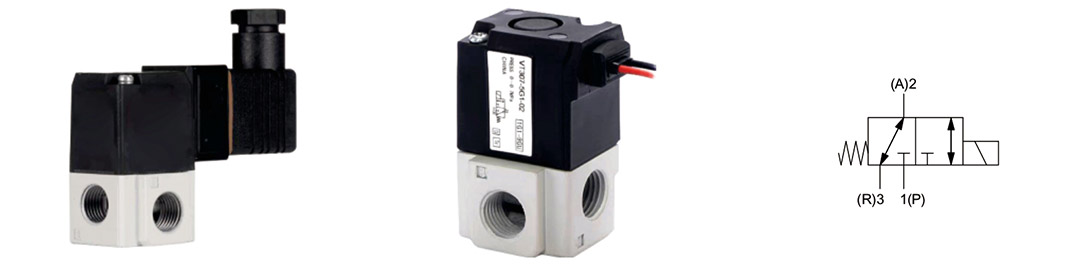

 SSymbol

3-Wege-Magnetventil

Vakuum-Magnetventil

Produktspezifikation

 Spezifikation

Art der BetätigungDirektgesteuerter Einzelmagnet mit 2 Positionen
ArbeitsmediumLuft
Arbeitsdruck0 bis 1 MPa (Hochdrucktyp), 0 bis 0,7 MPa (Standardtyp)
Arbeitstemperatur–10 bis 50 °C (kein Gefrieren)
Reaktionszeit*1)20 ms oder weniger (bei 0,5 MPa)
Max.Arbeitsfrequenz10 Hz
SchmierungNicht erforderlich (Verwenden Sie bei Schmierung Turbinenöl der Klasse 1 lSO VG32.)
Manuelle ÜberbrückungPush-Typ (nicht verriegelbar)
Montageausrichtung Uneingeschränkt
Schlag-/Vibrationsfestigkeit*2)150/50 m/s²
Gehege Staubdicht

Elektrischer EingangTülle, DIN-Terminal
Nennspannung der SpuleWechselstrom (50/60 Hz)100V, 200V, 110V*, 220V*, 240V*
Gleichstrom24V, 12V*
Zulässige Spannungsschwankung -15 bis +10 % der Nennspannung
Scheinleistung*3, *4)WechselstromEinbruch 12,7 VA (50 Hz), 10,7 VA (60 Hz)
GleichstromHalten7,6 VA (50 Hz), 5,4 VA (60 Hz)
Energieverbrauch*3, *4)GleichstromOhne Kontrollleuchte: 4 W, Mit Kontrollleuchte: 4,2 W
Betriebsanzeige/Überspannungsschutz (nur DIN-Terminaltyp) WechselstromVaristor, LED
GleichstromDiode, LED

* Semi-Standard.

*1) Basierend auf dynamischem Leistungstest, JIS B 8419: 2010. (Spulentemperatur: 20 °C, bei Nennspannung, ohne Überspannungsschutz)

*2) Schlagfestigkeit: Bei der Prüfung mit einem Falltester in axialer Richtung und im rechten Winkel zur Hauptleitung trat keine Fehlfunktion auf  Ventil und Anker jeweils einmal für jeden Zustand sowohl im erregten als auch im nicht erregten Zustand.(Werte im Anfangszeitraum)

     Vibrationsfestigkeit: Im One-Sweep-Test zwischen 45 und 1000 Hz trat keine Störung auf.Der Test wurde sowohl im eingeschalteten Zustand als auch im eingeschalteten Zustand durchgeführt  stromlose Zustände in axialer Richtung und im rechten Winkel zum Hauptventil und Anker.(Werte im Anfangszeitraum)

*3) Bei Nennspannung.

*4) Der Wert unterscheidet sich für den Dauerbetriebstyp (VT307E) und den Energiespartyp (VT307Y/W).

     Siehe unten aufgeführte „Ventiloptionen“.Stellen Sie sicher, dass kein Staub und/oder andere Fremdstoffe über den ungenutzten Anschluss (z. B. Auslassanschluss) in das Ventil gelangen.

■  Strömungseigenschaften

VentilmodellAnschlussgrößeDurchflusseigenschaften
1→2(P→A)2→3(A→R)3→2(R→A)2→1(A→P)

C

[dm3/(s·bar)]

bLebenslauf

C

[dm3/(s·bar)]

bLebenslauf

C

[dm3/(s·bar)]

bLebenslauf

C

[dm3/(s·bar)]

bLebenslauf
VT3071/80.710.350.180.680.270.170.650.360.170.630.350.17
VT307V (Vakuumspez. Typ)1/8
VT307E (Dauerbetriebstyp)1/80.410.260.100.440.350.110.480.270.120.350.330.10
VT307Y (Energiespartyp)1/8
VT307W (Energiesparend, Vakuum-Spezifikationstyp)1/8
VT3071/40.710.310.190.710.250.170.680.330.170.710.260.18
VT307V (Vakuumspez. Typ)1/4
VT307E (Dauerbetriebstyp)1/40.490.200.120.440.340.110.480.170.120.460.280.11
VT307Y (Energiespartyp)1/4
VT307W (Energiesparend, Vakuum-Spezifikationstyp)1/4

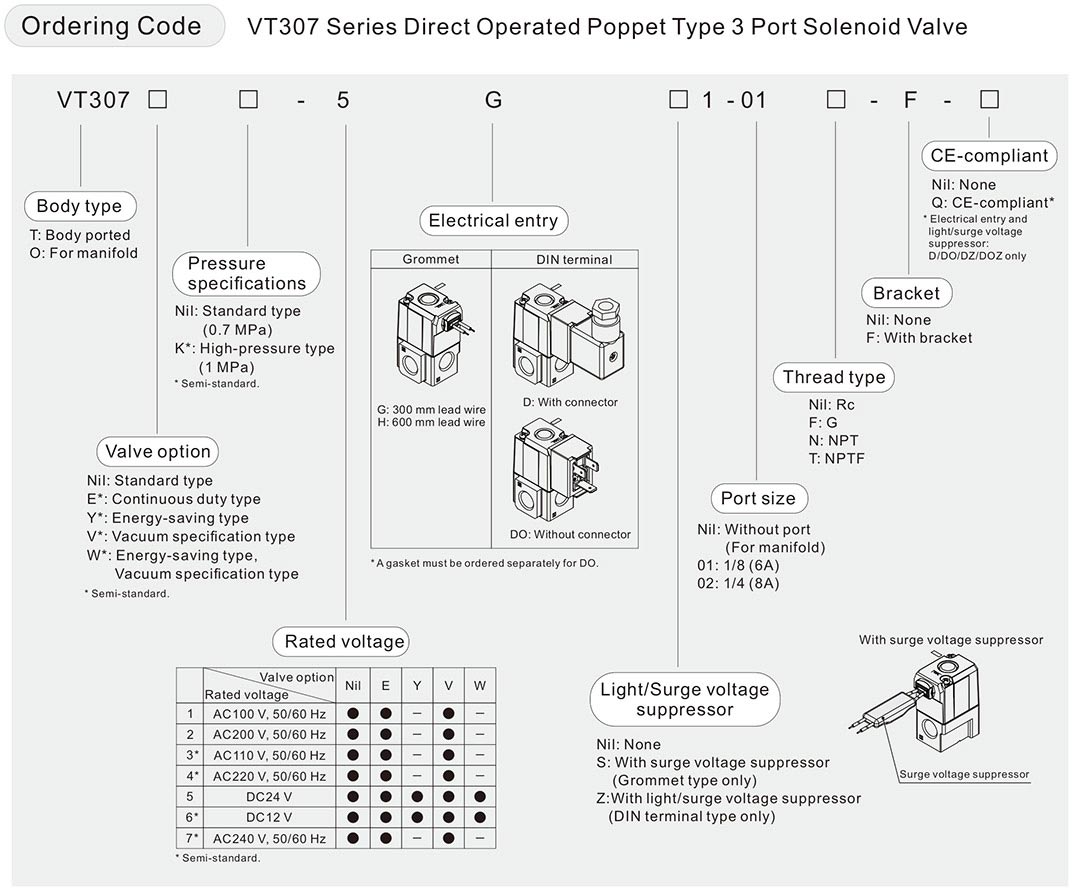

 Ventiloptionen

Dauerbetrieb Typ: VT307E

Für den Dauerbetrieb mit Langzeitbelastung wird die ausschließliche Verwendung von VT307E empfohlen.

▲  Vorsicht

1. Dieses Modell ist für den Dauerbetrieb geeignet, nicht für hohe Taktzahlen.Aber auch bei niedrigen Taktraten, wenn das Ventil bestromt wird  Mehr als einmal am Tag wenden Sie sich bitte an VPC.

2. Die Aktivierung des Magnetventils sollte mindestens alle 30 Tage erfolgen.

Vom Standard abweichende Spezifikationen sind wie folgt.

Scheinleistung/Wechselstrom Einbruch7,9 VA (50 Hz), 6,2 VA (60 Hz)
Halten5,8 VA (50 Hz), 3,5 VA (60 Hz)
Stromverbrauch/DC 1,8 W, mit Kontrollleuchte: 2 W
Reaktionszeit* 30 ms oder weniger (bei 0,5 MPa)

*Bitte beachten Sie die Standard-„Spezifikationen“ auf Seite 2 *1.

Energiespartyp: VT307Y (VT307W)

Wenn für die elektronische Steuerung ein geringer Stromverbrauch erforderlich ist, wird „VT307Y(W)“ (1,8 W) empfohlen.Vom Standard abweichende Spezifikationen sind wie folgt.

Stromverbrauch/DC 1,8 W, mit Kontrollleuchte: 2 W
Reaktionszeit* 25 ms oder weniger (bei 0,5 MPa)

* Bitte beachten Sie die Standard-„Spezifikationen“ auf Seite 2 *1.

Vakuumspez.Typ: VT307V (VT307W)

Bei diesem Vakuummodell tritt bei niedrigem Druck weniger Luft aus als beim Standardmodell.Es wird für die Vakuumanwendung empfohlen.

▲  Vorsicht

Da dieses Ventil eine leichte Luftleckage aufweist, kann es nicht zum Halten von Vakuum (einschließlich Überdruckhalten) im Druckbehälter verwendet werden.

Betriebsdruckbereich-101,2 kPa bis 0,1 MPa

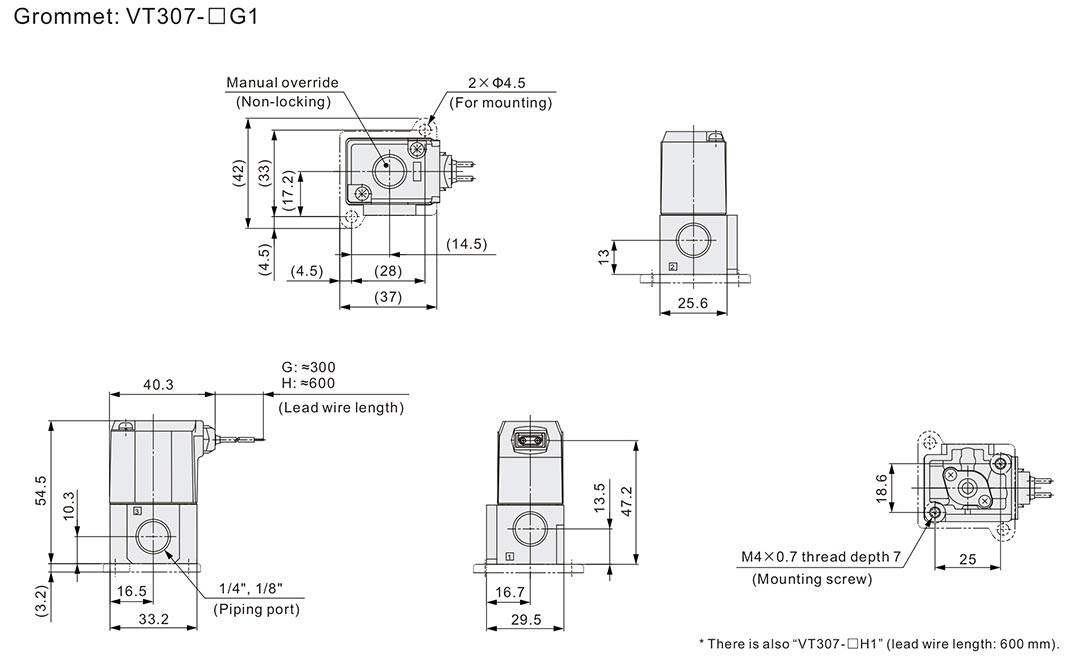

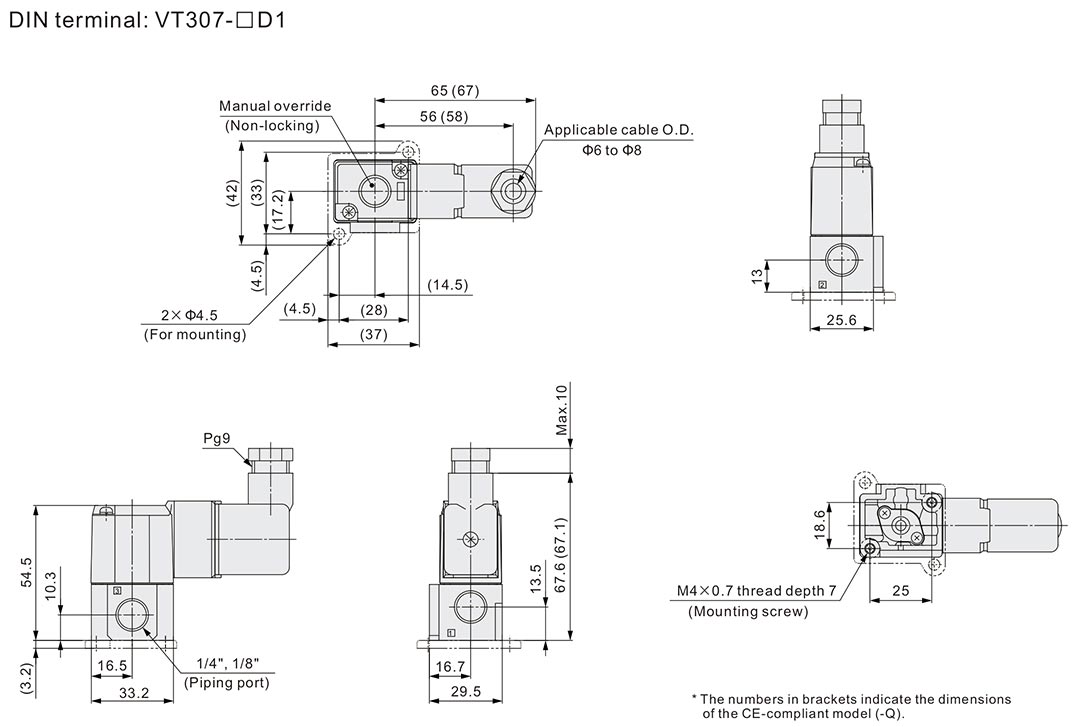

Hauptabmessungen

 Hauptabmessungen

Direkt wirkendes Magnetventil

Direktwirkendes Ventil
