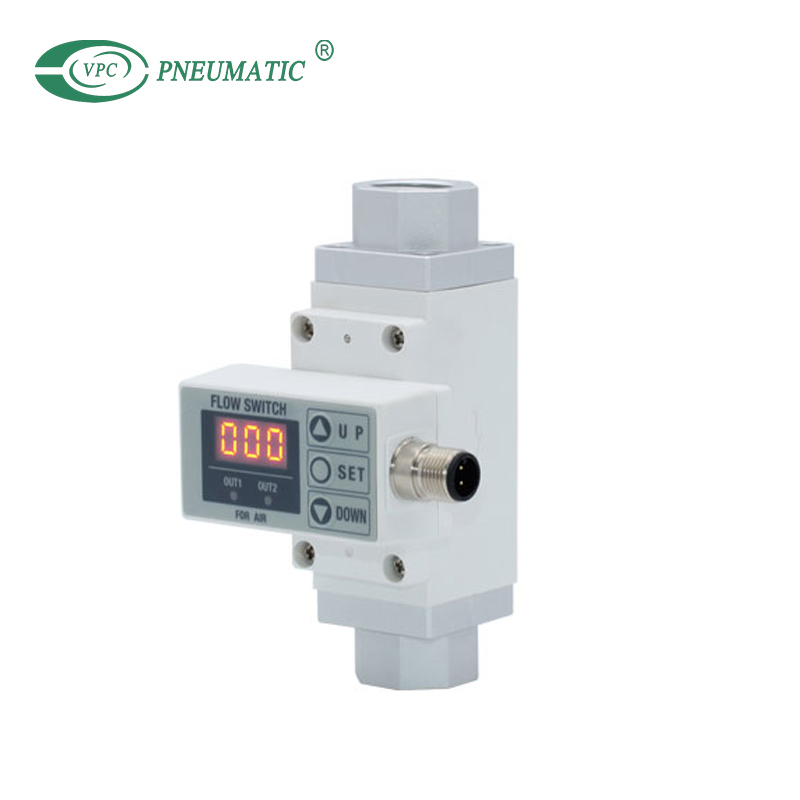

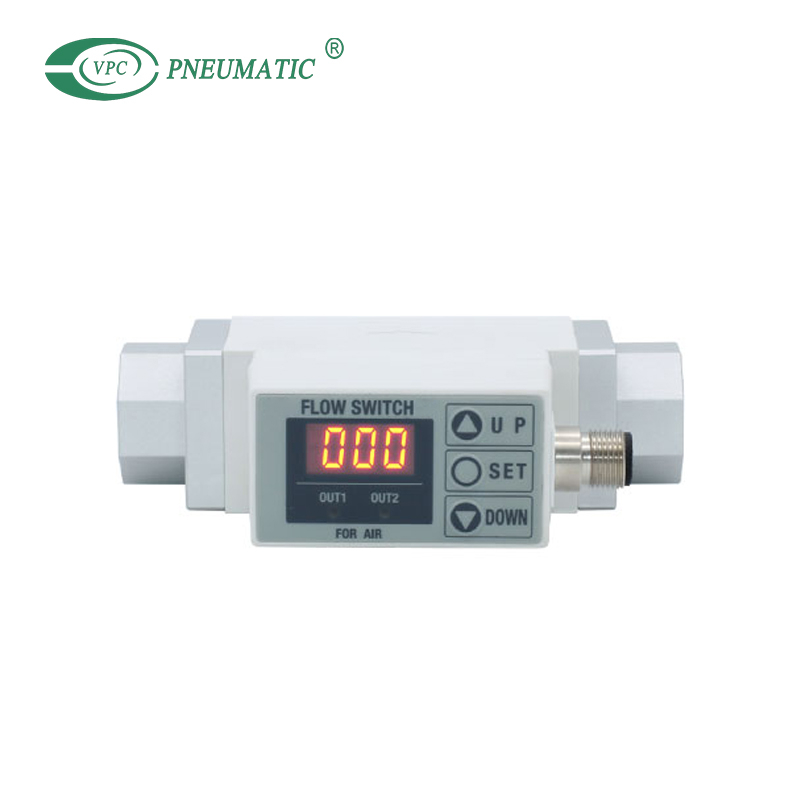

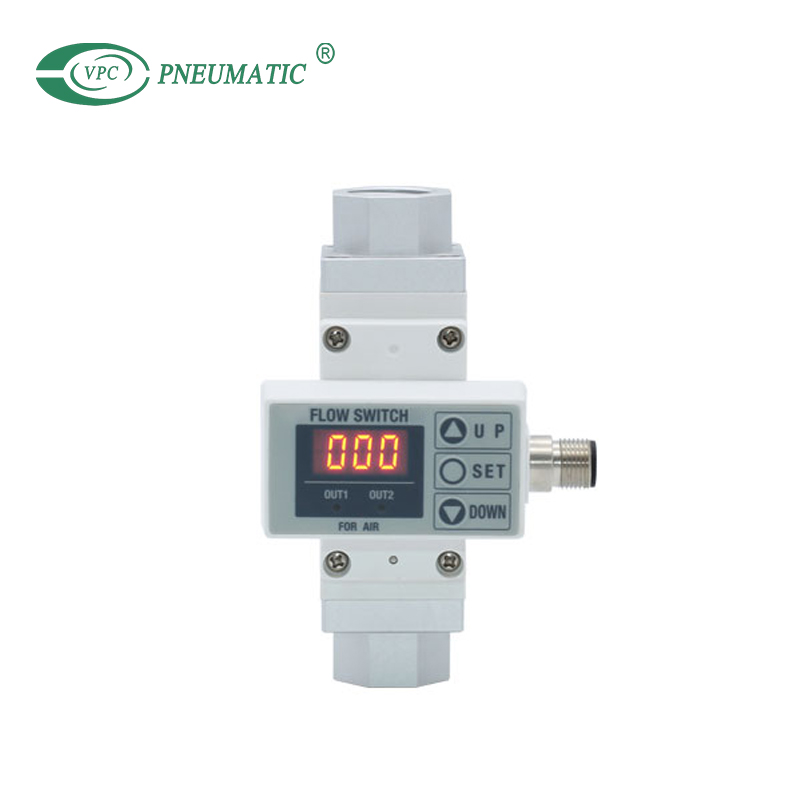

Digitaler Durchflussschalter der Serie PF2A für Luft, integrierter Typ

Anteil an:
1. The PF2A is suitable for applications requiring a metered quantity of air, such as for supply confirmation, filling accumulation, or fixed supply consumption.
2. The display can be rotated in 90 degree increments, offering better operation visibility.
3. The thermal sensor is protected in a bypass flow path to reduce contact with moisture and contaminants, avoiding accuracy deterioration and damage.
4. The PF2A has an IP65 ingress protection rating and is both RoHS and CE compliant.
  • PF2A710
  • VPC Pneumatic
  • 8481804090
Arbeitsmedium:
Arbeitstemperatur:
Beweisdruck:
Genauigkeit:
Akkumulierter Durchflussbereich:
Verfügbarkeitsstatus:

Product Specification

 Produkteigenschaft

1.  Einstellung und Überwachung der Durchflussmenge sind über die Digitalanzeige möglich.

2. Integrierter Typ und separate Monitortypen sind verfügbar.

3. Drei Arten von Ausgängen: Schalter, akkumulierter Impuls und analoge Ausgänge.

4. Kann zwischen kumulativem und momentanem Durchfluss hin- und herschalten.

5. 4-Kanal-Durchflusswächter: 4 unabhängige Durchflussratenbereiche können von einem einzigen Controller überwacht werden.


pf2a

Product Description

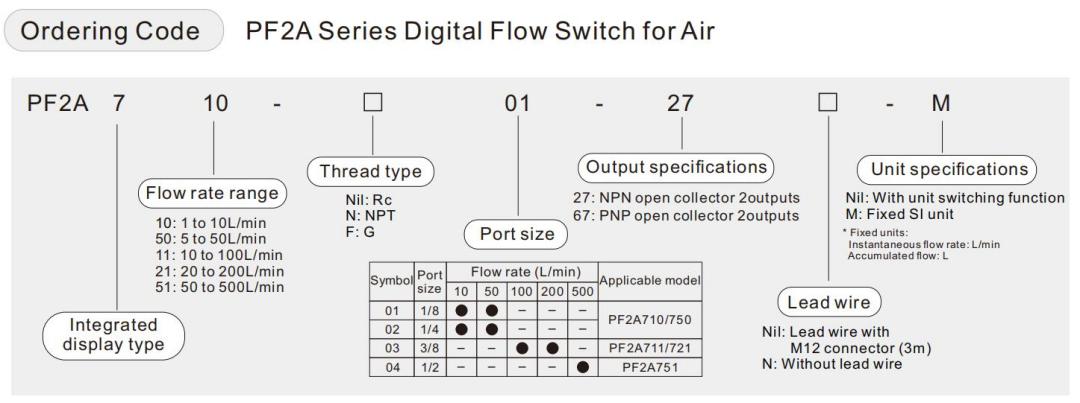

Modell
PF2A710 PF2A750 PF2A711 PF2A721 PF2A751
Arbeitsmedium Trockene Luft, Stickstoff
Nenndurchflussbereich 1 bis 10 l/min 5 bis 50 l/min 10 bis 100 l/min 20 bis 200 l/min 50 bis 500 l/min
Minimal eingestellte Einheit 0,1 l/min 0,5 l/min 1 l/Min 2 l/Min 5 l/Min
Akkumulierter Impulsdurchfluss-Austauschwert (Plusbreite: 50 ms) 0,1 l/Impuls 0,5 l/Impuls 1 l/Impuls 2 l/Impuls 5L/Impuls
Einheiten anzeigen*1,2)
Momentaner Durchfluss L/min, CFM×10 -2 L/min, CFM×10 -1
Kumulierter Durchfluss L, ft³×10 -1
Arbeitstemperatur 0 bis 50℃
Genauigkeit*3) ±5 % vom Skalenendwert
Wiederholbarkeit ±1 % vom Skalenendwert ±2 % vom Skalenendwert
Temperatureigenschaften ±3 % FS (15 bis 35 ℃, 25 ℃ Referenz), ±5 % FS (0 bis 50 ℃, 25 ℃ Referenz)
Derzeitiger Verbrauch 150 mA oder weniger 160 mA oder weniger 170 mA oder weniger
Anschlussgröße (Rc, NPT, G) 1/8, 1/4 3/8 1/2
Erkennungstyp Heizungstyp
Betriebsdruck -50 kPa bis 0,5 MPa -50 kPa bis 0,75 MPa
Beweisdruck 1,0 MPa
Akkumulierter Durchflussbereich*4)
0 bis 999999L

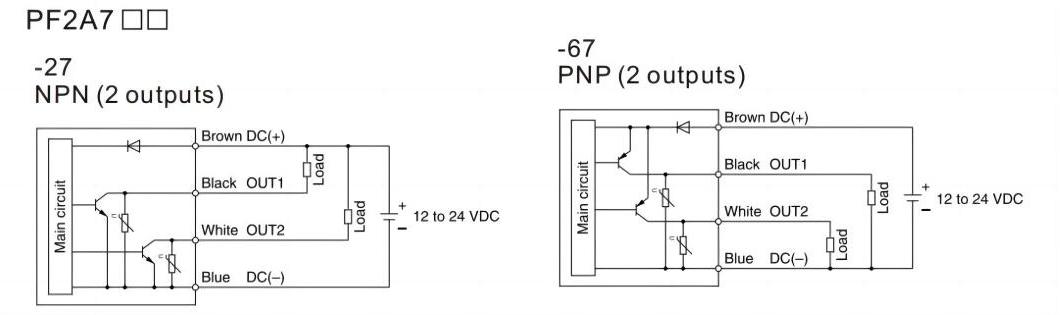

Ausgangsspezifikationen*5) Ausgang schalten NPN-Open-Collector max.Laststrom: 80mA;Interner Spannungsabfall: 1 V oder weniger

max.angelegte Spannung: 30 V;2 Ausgänge

PNP-Open-Collector max.Laststrom: 80mA;

Interner Spannungsabfall: 1,5 V oder weniger;2 Ausgänge

Kumulierter Impulsausgang NPN oder PNP Open Collector (wie Schaltausgang)
Status-LEDs Leuchtet auf, wenn der Ausgang eingeschaltet ist OUT1: Grün;OUT2: Rot
Reaktionszeit 1 Sek.oder weniger
Hysterese Hysteresemodus: Variabel (ab 0 einstellbar), Fensterkomparatormodus: 3-stellig fest
Versorgungsspannung DC12 bis 24 V±10 %
Umfeld Gehege IP65
Arbeitstemperatur Betrieb: 0 bis 50 °C, Lagerung: -25 bis 85 °C (ohne Gefrieren und Kondensation)
Spannung standhalten AC 1000 V für 1 Minute zwischen Klemmen und Gehäuse
Isolationswiderstand 50 MΩ oder mehr (DC 500 V gemessen mit Megaohmmeter) zwischen Klemmen und Gehäuse
Rauschfestigkeit 1000 V PP Impulsbreite 1 μs dauert 1 ns

*1) Für digitalen Strömungswächter mit Einheitenumschaltfunktion.(Die feste SI-Einheit [(L/min oder L, m³ oder m³×10³)] wird für den Schaltertyp ohne die Funktion zum Umschalten der Einheit eingestellt.)

*2) Durchflussanzeige umschaltbar zwischen dem Grundzustand 0℃, 101,3 kPa und dem Standardzustand (ANR) 20℃,  101,3 kPa und 65 % relative Luftfeuchtigkeit.

*3) Die Leitung auf der IN-Seite muss einen geraden Leitungsabschnitt haben, dessen Länge das 8-fache des Leitungsdurchmessers oder mehr beträgt.Wenn kein gerader Rohrabschnitt installiert ist, kann die Genauigkeit um ±5 % FS oder mehr abweichen.

*4) Die akkumulierte Durchflussrate wird zurückgesetzt, wenn die Stromversorgung ausgeschaltet wird.

*5) Schaltausgang und kumulierter Impulsausgang können während der Ersteinstellung ausgewählt werden.

*6) Fensterkomparatormodus – Da die Hysterese 3 Stellen erreichen wird, halten Sie P_1 und P_2 oder n_1 und n_2 mindestens 7 Stellen auseinander.(Bei Ausgang OUT2 wird n_1, 2 zu n_3, 4 und P_1, 2 zu P_3, 4.)

*7) Wenden Sie sich für Einzelheiten zur Verdrahtung und zum Gewindetyp bitte an VPC.

*8) Alle Produkte mit winzigen Kratzern, Schlieren oder Abweichungen in der Farbe oder Helligkeit des Displays, die die Leistung nicht beeinträchtigen, werden als konforme Produkte verifiziert.

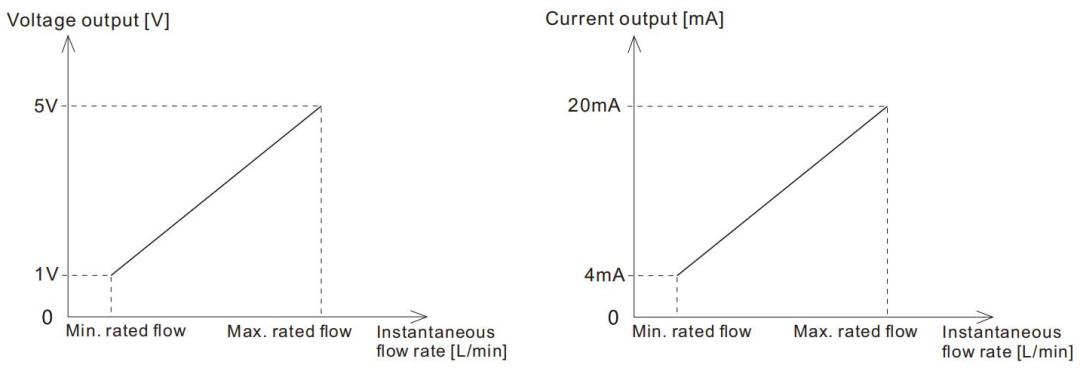

■  Analoger Ausgang

Teile-Nr. Mindest.Nenndurchflusswert max.Nenndurchflusswert
PF2A710 1NL/Min 10NL/Min
3,5 CFM × 10-2 35,0 CFM × 10-2
PF2A750 5NL/Min 50NL/Min
18,0 CFM × 10-2 176,0 CFM × 10-2
PF2A711 10NL/Min 100NL/Min
3,5 CFM × 10-1 35,5 CFM × 10-1
PF2A721 20NL/Min 200NL/Min
7,0 CFM × 10-1 71,0 CFM × 10-1
PF2A751 50NL/Min 500NL/Min
18,0 CFM × 10-1 176,0 CFM × 10-1

* Bei Verwendung des analogen Ausgangs des Normzustandes bitte nach folgender Formel umrechnen.

   Durchflusswert im Basiszustand ÷ 0,927 = Durchflusswert im Standardzustand.


Digitalausgang des Durchflussmessers

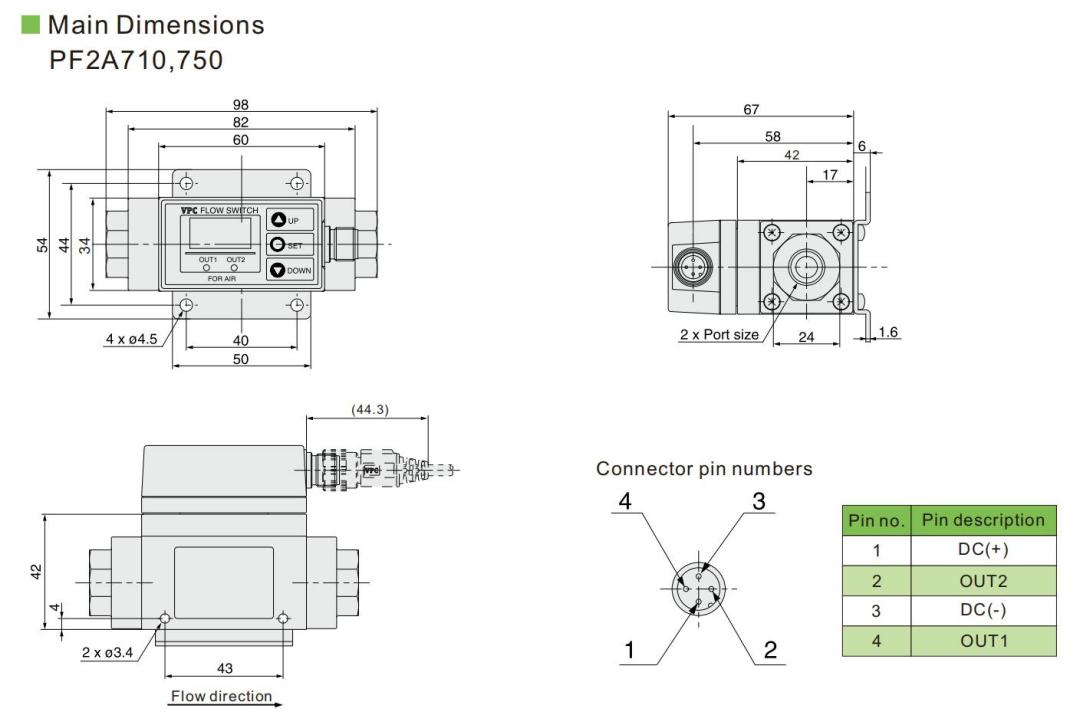

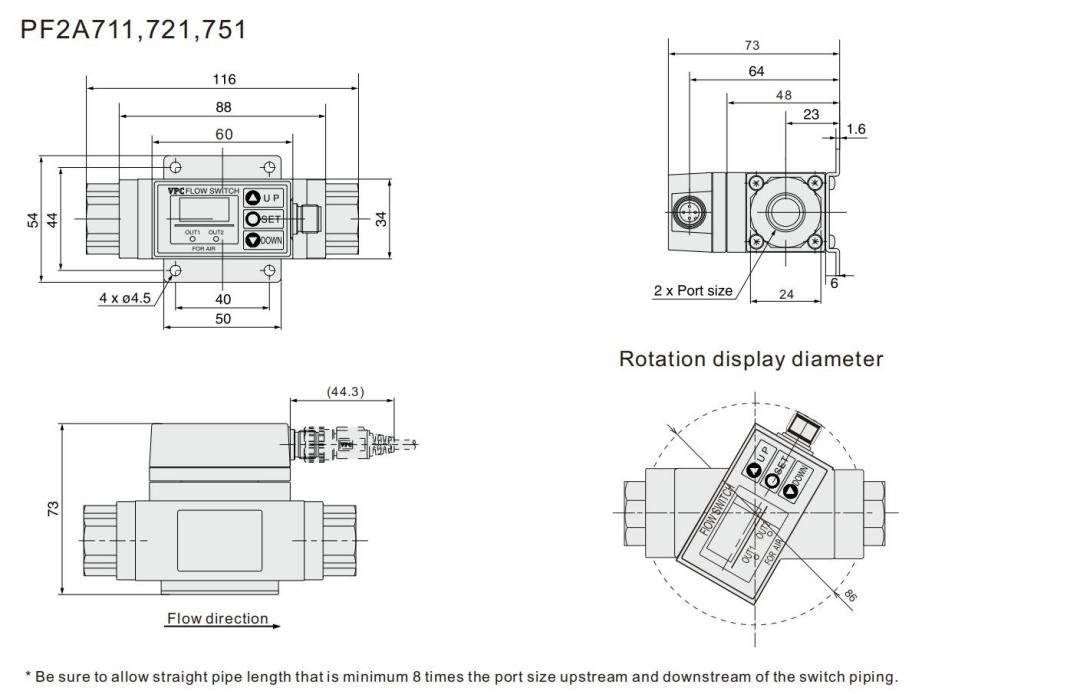

Main Dimensions

■  Analoger Ausgang

digitaler Durchflusssensor


SMC-Durchflussschalterdigitaler Luftmengensensor
