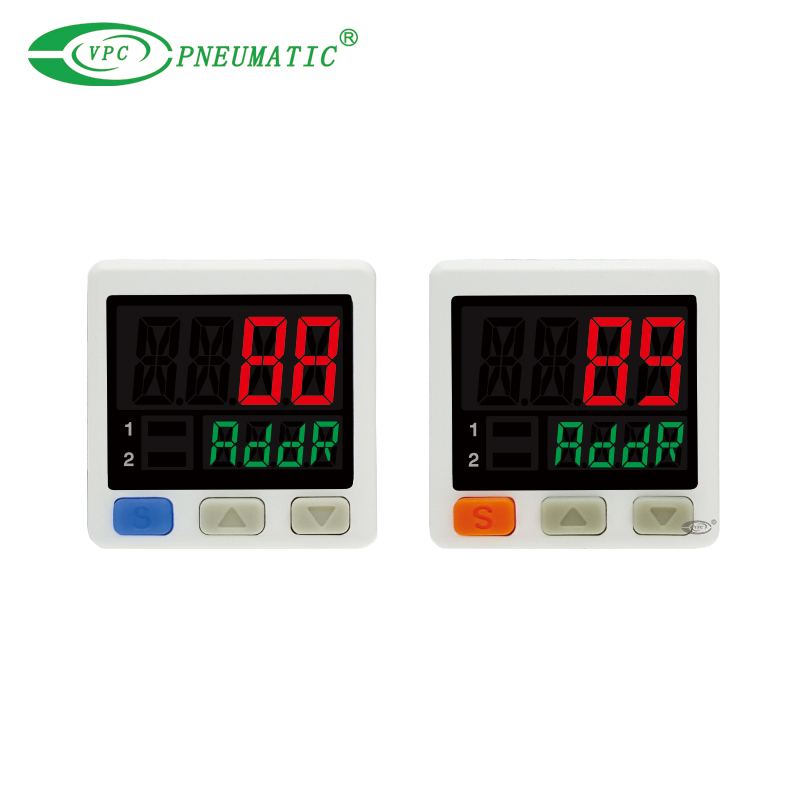

VP-15
VPC Pneumatic
8481804090
| Verfügbarkeitsstatus: | |
|---|---|
Produktbeschreibung
Unterstützt das Standard- MODBUS -Protokoll
Behält einen konventionellen Schaltausgang
Ideal für Industrie 4.0 und Smart Manufacturing-Anwendungen
Unterstützt Fernablesung und Parametereinstellung
Echtzeitüberwachung und schnelle Konfiguration
Produktspezifikation
| Modell | VP-01/02/04P (Hochdrucktyp) | VP-01/02/04C (Niederdrucktyp) | VP-10P (Hochdrucktyp) | VP-10C (Niederdrucktyp) | VP-15/04P (Hochdrucktyp) | VP-15/04C (Niederdrucktyp) | |
| Nenndruckbereich | -0,101–1,0 MPa | -101,3–101,3 kPa | -0,101–1,0 MPa | -101,3–101,3 kPa | -0,101–1,0 MPa | -101,3–101,3 kPa | |
| Einstelldruckbereich | -0,105–1,0 MPa | -105–105 kPa | -0,105–1,0 MPa | -105–105 kPa | -0,105–1,0 MPa | -105–105 kPa | |
| Prüfdruck | 1,5 MPa | 500 kPa | 1,5 MPa | 500 kPa | 1,5 MPa | 500 kPa | |
| Anwendbare Flüssigkeit | Nicht korrosive, nicht brennbare Gase; konform mit ISO 8573-1:2010 [7:4:4] | ||||||
| Stromversorgungsspannung | 12–24 V DC ±10 % | ||||||
| Aktueller Verbrauch | 45 mA max. (keine Last) | ||||||
| Anzeigeauflösung nach Druckeinheit | kPa | 1 | 0.1 | 1 | 0.1 | 1 | 0.1 |
| MPa | 0.001 | — | 0.001 | — | 0.001 | — | |
| kgf/cm² | 0.01 | 0.001 | 0.01 | 0.001 | 0.01 | 0.001 | |
| Bar | 0.01 | 0.001 | 0.01 | 0.001 | 0.01 | 0.001 | |
| psi | 0.1 | 0.01 | 0.1 | 0.01 | 0.1 | 0.01 | |
| mmHg | — | 1 | — | 1 | — | 1 | |
| inHg | — | 0.1 | — | 0.1 | — | 0.1 | |
| Schaltausgang *1 | NPN-Open-Collector-Ausgang max. Laststrom: 100 mA max. Versorgungsspannung: 30 V DC Interner Spannungsabfall: 1,5 V oder weniger | PNP-Open-Collector-Ausgang max. Laststrom: 100 mA max. Versorgungsspannung: 24 V DC Interner Spannungsabfall: 1,5 V oder weniger | |||||
| Analoger Spannungsausgang *1 | Ausgangsspannung: 1–5 V ±2,5 % FS Linearität: ±1 % FS Ausgangsimpedanz: ca. 1 kΩ | Ausgangsspannung: 1–5 V ±2,5 % FS Linearität: ±1 % FS Ausgangsimpedanz: ca. 1 kΩ | Keiner | ||||
| Analoger Stromausgang *1 | Keiner | Ausgangsstrom: 4–20 mA ±2,5 % FS Linearität: ±1 % FS Lastwiderstand: max. 300 Ω bei 12 V; 600 Ω bei 24 V | Keiner | ||||
| MODBUS-Funktion *2 | Keiner | Verfügbar | |||||
| Genauigkeit anzeigen | ±2 % FS ±1 Ziffer (bei 25 ±3°C) | ||||||
| Wiederholgenauigkeit | ±0,2 % FS ±2 Ziffern | ||||||
| Ansprechzeit | 2,0 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2000 ms, 3000 ms, 5000 ms wählbar | 1 ms, 2,0 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2000 ms, 3000 ms, 5000 ms wählbar *3 | 2,0 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2000 ms, 3000 ms, 5000 ms wählbar | ||||
| Anzeige | 3-Farben-Display (Rot, Orange, Gelbgrün); Abtastrate: 4 mal/s | ||||||
| Temperaturmerkmale | ±2 % FS (Referenztemperatur: 25 °C; innerhalb des Betriebsbereichs von 0–50 °C) | ||||||
| Betriebsumgebung | 0–50°C (keine Kondensation, kein Gefrieren); 35–85 % relative Luftfeuchtigkeit (nicht kondensierend) | ||||||
| Speicherumgebung | -10–50 °C (keine Kondensation, kein Gefrieren); 35–85 % relative Luftfeuchtigkeit (nicht kondensierend) | ||||||
| Schutzgrad | IP40 | ||||||
| Anschluss / Rohrleitungsspezifikation | Innengewinde: M5 Außengewinde: R1/8 (asiatischer Standard, BSPT 1/8) Direktsteckverschraubung: wahlweise Ø4 mm oder Ø6 mm Rohr; gerader oder 90°-Winkel | ||||||
| Gewicht | Ca. 70 g (inkl. Netzkabel) | Ca. 85 g (inkl. Netzkabel) | |||||
| Zubehör | 1 Netzkabel mit Klemmen | ||||||
*1) Ausgabetyp entspricht eins zu eins dem Produktmodell.
*2) MODBUS wird nur von der VP-15-Serie unterstützt.
*3) Die Reaktionszeit von 1 ms ist nur verfügbar, wenn der SUPERSPEED-Modus aktiviert ist.
