| Stoff: | |
|---|---|
| Anwendbare Zylinder: | |

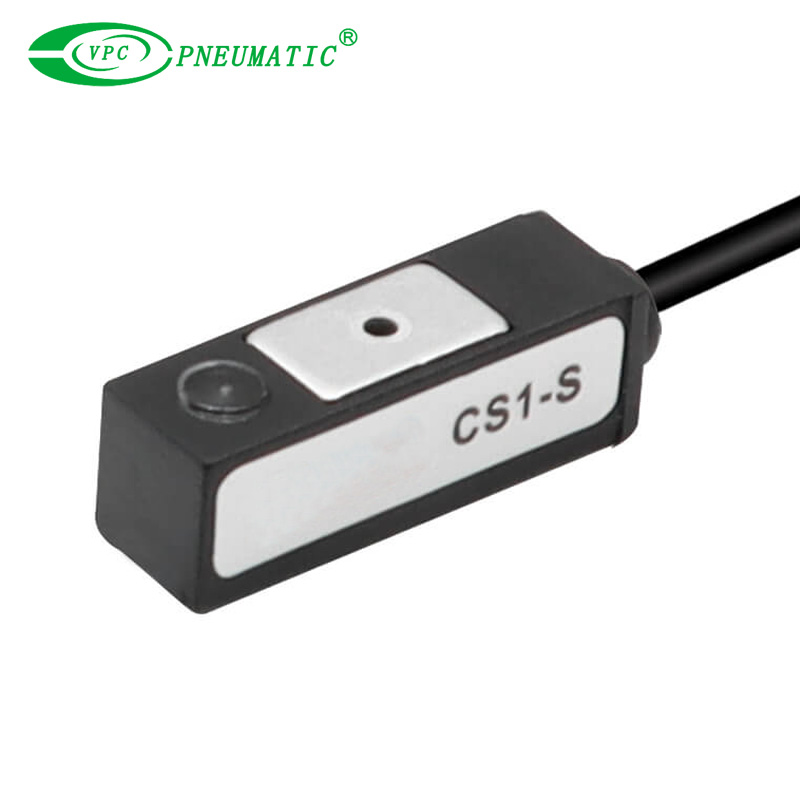

Produktbeschreibung
1. Ultimate Vielseitigkeit
Breite Kompatibilität: Wählen Sie zwischen 2-Draht-Schilfschalter (5-240 V DC/AC) für herkömmliche Schaltungen oder Hochgeschwindigkeits-2/3-Draht-Solid-State-Sensor (NPN/PNP) Optionen.
Vereinfachtes Sourcing: Eine einzelne Produktfamilie strationziiert das Inventar für verschiedene Maschinenkonstruktionen und Systemintegrationsanforderungen.
2. für harte Bedingungen gebaut
IP67-Rating: Volles gegen Staubeindrückung und Wassereintauchen geschützt.
Extreme Haltbarkeit: Halten Sie 50G -Schock & 9G -Vibration stand, um eine zuverlässige Feedback der Zylinderposition zu gewährleisten.
3.. Zuverlässige und einfache Integration
Erweiterter Schutz: 3-Wire-Modelle bieten integrierte Reverse Polarity & Surge Protection für einen sicheren Betrieb.
Schnelles Feedback: Solid-State-Versionen bieten eine 1000-Hz-Schaltfrequenz für die Hochgeschwindigkeitsautomatisierung.
Klärstatus: Bright LED -Indikatoren vereinfachen das Setup, die Überwachung und Fehlerbehebung.

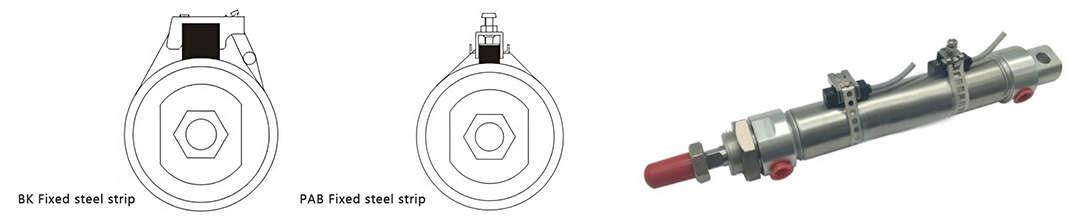

4. Geeignet für Stabbögenzylinder
Produktspezifikationen
| Modell | CS1-S | CS1-SW | CS1-S-NPN | CS1-S-PNP |
| 2-Draht-Typ | 2-Draht-Typ | 3-Draht-Typ | ||
| Logik umschalten | Spst normalerweise offen | Elektronisch ohne Kontakt Typ Nr. Nr. | ||
| Sensortyp | Mit Kontaktart | Keiner Kontakttyp | Keiner Kontakt Typ NPN | Keiner Kontakttyp PNP |
| Betriebsspannung | 5 bis 240 V DC/AC | 10 bis 28 V DC | 5 bis 30 V DC | |
| Max. Stromschaltstrom | 100 mA Max. | 4 bis 40 mA max. | 200 mA Max. | |
| Kontaktbewertung | 10 W Max. | 1,5 W Max. | 6W Max. | |
| Aktueller Verbrauch | - | 8 ma @24V DC Max. | ||
| Spannungsabfall | 3.0 V max. | 1,5 V Max. | ||
| Leckstrom | - | 1 Ma Max. | 0,01 Ma Max. | |
| Indikator | Rote LED | Rote LED | Grüne LED | |
| Max. Austauschfrequenz | 200Hz | 1000 Hz | 1000 Hz | |
| Temperaturbereich | -10 ~ 70 ° C. | |||
| Schock | 30g | 50g | 50g | |
| Vibration | 9g | |||
| Gehäuseklassifizierung | IEC 529 IP 67 | |||
| Kabel | Φ3.2, 2c, pvc | Φ3.2, 3c, pvc | ||
| Sensibel wechseln | 70g | 40g | 70g | |
| Schutzkreis | Keiner | Umgekehrter Polaritätsschutz; Schubschutz | ||
Notiz:
1. Überschreiten Sie die Kontaktbewertung nicht (p = v x i).
2. für die Messung verwendete Standardmagnet: Anisotropen Gummi -Magnet (Abmessungen: Ø15.5 x Ø8 x 5 t mm).
3. Testzustand für Stoßdämpfer: Ein Sinuswellenimpuls, der in jedem der x-, y- und z -Achsen für eine Dauer von jeweils 11 ms aufgetragen wird.
4. Testzustand für Schwingung: Doppelamplitude von 1,5 mm, Frequenz von 10 bis 55 bis 10 Hz in 1-Minuten-Zyklen. Der Test wird 1 Stunde in jedem der X-, Y- und Z -Achsen durchgeführt.

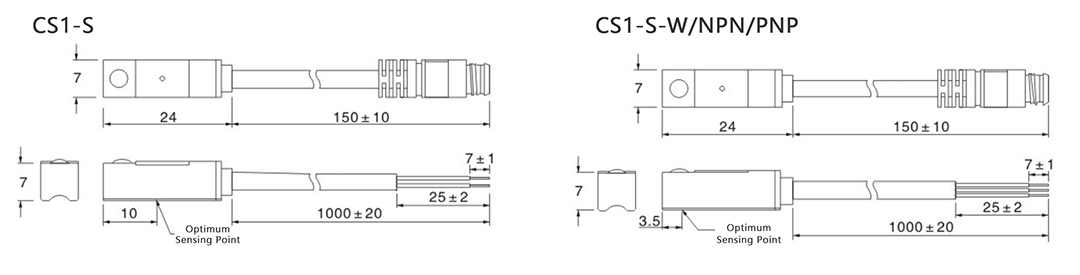

Hauptabmessungen
