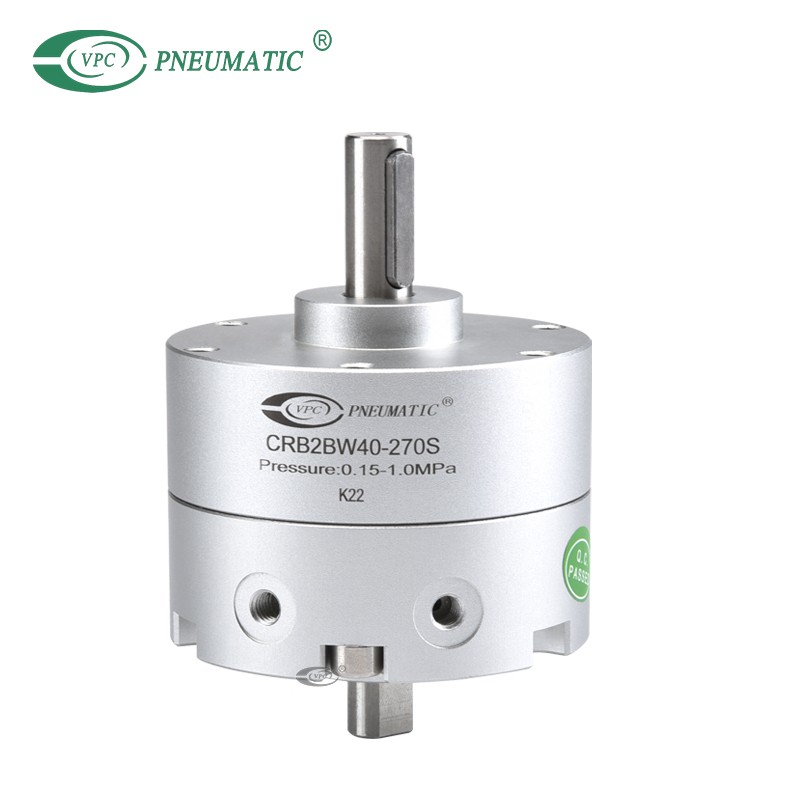

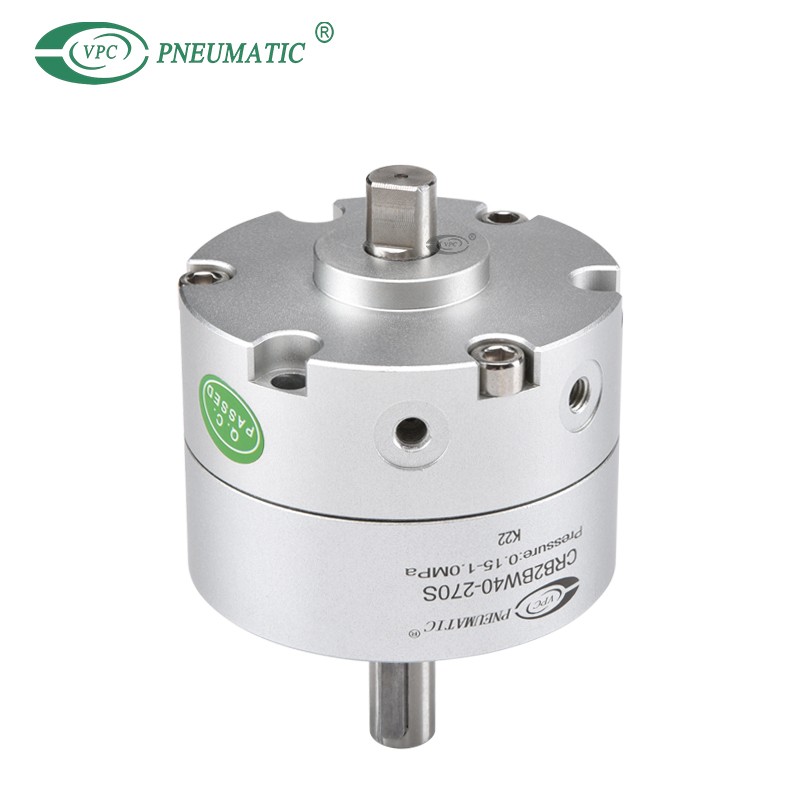

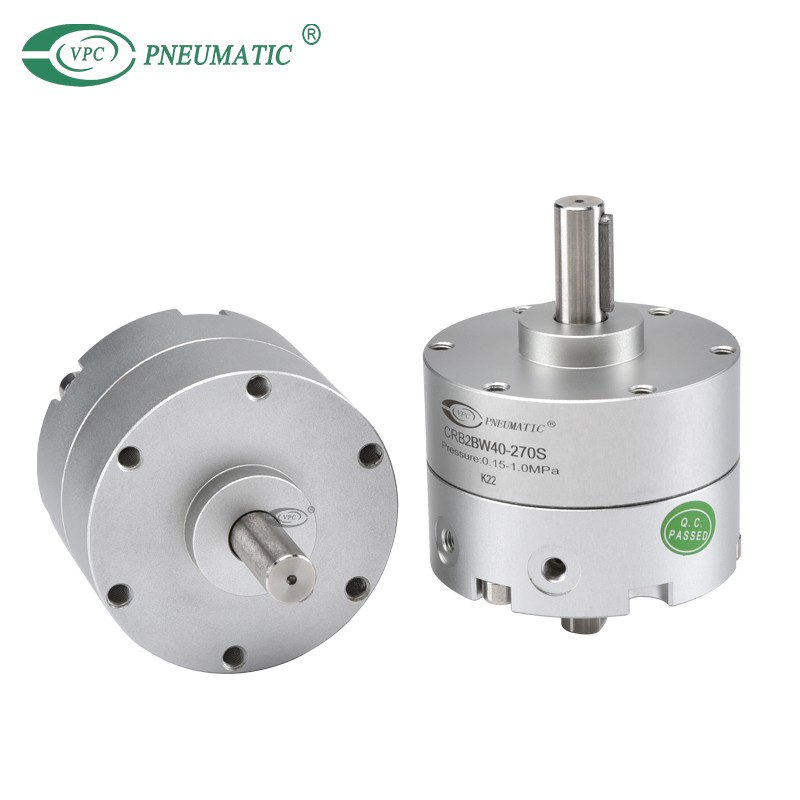

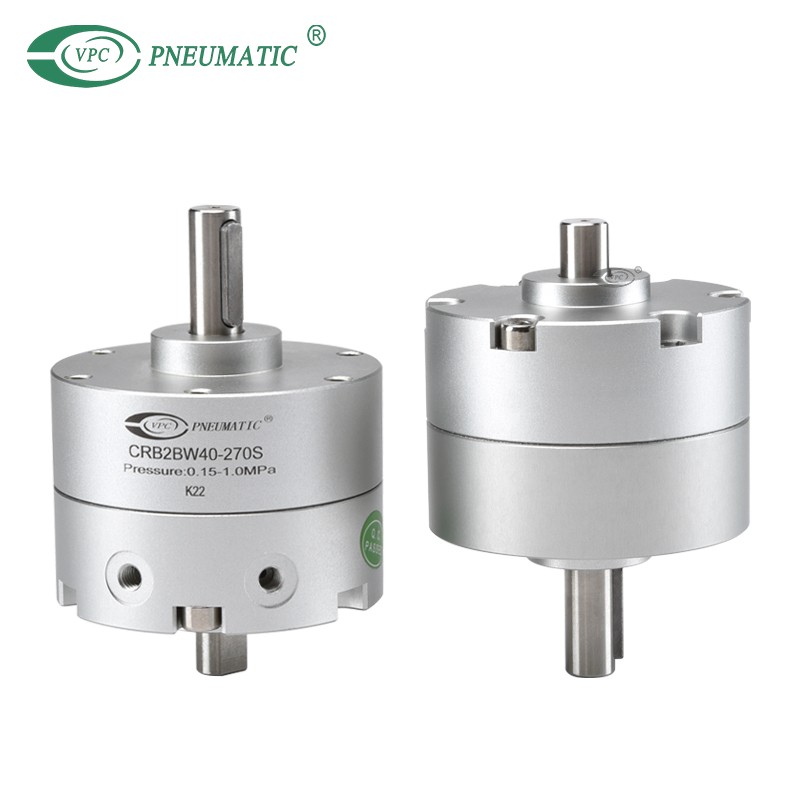

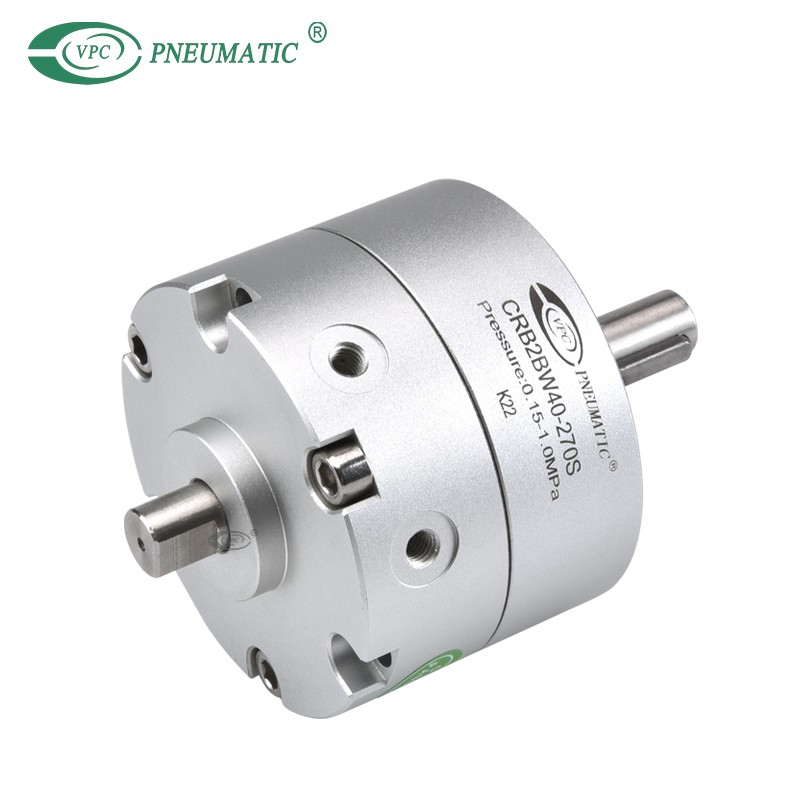

CRB2BW40-270S
VPC Pneumatic
8412310090
| Stoff: | |
|---|---|
| Bohrungen: | |
| Arbeitstemperatur: | |
| Verfügbarkeitsstatus: | |
Produktbeschreibung
1. Viele Variationen der Wellenendform (6 Typen)
Die Einbaulage des Kompaktsignalgebers ist frei einstellbar.Der Schalter kann in Umfangsrichtung in der gewünschten Position fixiert werden.
2. Direktmontage
Der Drehantriebskörper kann direkt montiert werden. (Direktanbau bei Baugröße 10 bis 40 mit Funktionseinheiten nicht möglich.)
3. Anschlussort: seitlicher Anschluss oder axialer Anschluss
Der Portstandort kann je nach Anwendung ausgewählt werden.(Größe 10 bis 40 mit Einheiten, die nur mit seitlichem Anschluss montiert sind.)
4. Der Doppelflügeltyp ist für 90° und 100° standardisiert.
Die Außenabmessungen des Doppelflügeltyps entsprechen denen des Einzelflügeltyps (außer Größe 10).Durch die Doppelflügelkonstruktion kann das doppelte Drehmoment im Vergleich zur Einzelflügelkonstruktion erreicht werden.
Produktspezifikationen
Spezifikationen für Doppelflügel
Bohrung (mm) | 10 | 15 | 20 | 30 | 40 | |
| Drehwinkel | 90°, 100° | |||||
| Arbeitsmedium | Luft (nicht geschmiert) | |||||
| Beweisdruck | 1,05 MPa | 1,5 MPa | ||||
| Arbeitstemperatur | 5 bis 60℃ | |||||
| Max.Arbeitsdruck | 0,7 MPa | 1,0 MPa | ||||
| Mindest.Arbeitsdruck | 0,2 MPa | 0,15 MPa | ||||
| Einstellbereich der Rotationszeit s/90°*1) | 0,03 bis 0,3 | 0,04 bis 0,3 | 0,07 bis 0,5 | |||
| Zulässige kinetische Energie | 0,0003J | 0,0012J | 0,0033J | 0,02J | 0,04J | |
| Wellenbelastung | Zulässige Radiallast | 15N | 15N | 25N | 30N | 60N |
| Zulässige Schublast | 10N | 10N | 20N | 25N | 40N | |
| Hafenstandort | Seitlicher oder axialer Anschluss | |||||
| Anschlussgröße (Seitenanschluss, Axialanschluss) | M3×0,5 | M5×0,8 | ||||
| Winkelverstellbereich*2) | 0 bis 90° | |||||
Anm. 1) Stellen Sie sicher, dass der Antrieb innerhalb des einstellbaren Geschwindigkeitsbereichs verwendet wird.Überschreitung des Tiefs Geschwindigkeitsbereich (0,3 s/90°) kann dazu führen, dass das Gerät hängen bleibt oder nicht funktioniert.
Wenn bei der Baugröße 10 ein Betrieb mit maximaler Geschwindigkeit (0,03 s/90°) erforderlich ist, beträgt der Betrieb Der Druck sollte auf 0,35 MPa oder höher eingestellt werden.
Anm. 2) Der Einstellbereich in der Tabelle gilt für 100°.
Einzelflügelspezifikation
Bohrung (mm) | 10 | 15 | 20 | 30 | 40 | |
| Drehwinkel | 90°, 180°, 270° | |||||
| Arbeitsmedium | Luft (nicht geschmiert) | |||||
| Beweisdruck | 1,05 MPa | 1,5 MPa | ||||
| Arbeitstemperatur | 5 bis 60℃ | |||||
| Max.Arbeitsdruck | 0,7 MPa | 1,0 MPa | ||||
| Mindest.Arbeitsdruck | 0,2 MPa | 0,15 MPa | ||||
| Einstellbereich der Rotationszeit s/90°*1) | 0,03 bis 0,3 | 0,04 bis 0,3 | 0,07 bis 0,5 | |||
| Zulässige kinetische Energie*1) | 0,00015J | 0,001J | 0,003J | 0,02J | 0,04J | |
| 0,00025J | 0,0004J | 0,015J | 0,03J | |||
| Wellenbelastung | Zulässige Radiallast | 15N | 15N | 25N | 30N | 60N |
| Zulässige Schublast | 10N | 10N | 20N | 25N | 40N | |
| Hafenstandort | Seitlicher oder axialer Anschluss | |||||
| Anschlussgröße (seitlicher Anschluss, axialer Anschluss) | M3×0,5 | M5×0,8 | ||||
| Winkelverstellbereich*3) | 0 bis 230° | 0 bis 240° | 0 bis 230° | |||
*1) Stellen Sie sicher, dass der Antrieb innerhalb des einstellbaren Geschwindigkeitsbereichs verwendet wird.Überschreitung des Tiefs Geschwindigkeitsbereich (0,3 s/90°) kann dazu führen, dass das Gerät hängen bleibt oder nicht funktioniert.
Wenn bei der Baugröße 10 ein Betrieb mit maximaler Geschwindigkeit (0,03 s/90°) erforderlich ist, beträgt die Betriebsgeschwindigkeit Der Druck sollte auf 0,35 MPa oder höher eingestellt werden.
*2) Die oberen Zahlen in diesem Abschnitt der Tabelle geben den Energiefaktor beim Gummi an Der Gummipuffer wird verwendet (am Ende der Drehung), und die niedrigeren Zahlen geben den Energiefaktor an, wenn der Gummipuffer nicht verwendet wird.
*3) Der Einstellbereich in der Tabelle gilt für 270°.
