CP96
VPC Pneumatic
8412310090
Körpermaterial: | |
---|---|
Bohrung : | |
Schlaganfall : | |
Qualitätsgarantie: | |
Verfügbarkeitsstatus: | |
Produktbeschreibung
1. CP96, ISO-Zylinder in Profilrohrausführung mit geschlossenen Zugstangen, ist in 6 Bohrungsgrößen von ø32 bis ø100 mm erhältlich. Die Serie ist mit Einzel- oder Doppelstange in 6 Bohrungsgrößen von ø32 bis ø100 mm erhältlich.
2. Die Kombination aus Luftkissen und Stoßkissen reduziert die Geräusche am Ende des Hubs erheblich.Hochpräzise Abdeckungen und Spurstangenmuttern verbessern die Montagegenauigkeit und verlängern die Lebensdauer des Zylinders.
3. Durch die Erhöhung der Präzision der Buchse und der Kolbenstange sowie durch die Verringerung der Toleranzen wurde die Durchbiegung der Kolbenstange verringert.
4. Standardhübe reichen von 25 bis 800 mm.
Produktspezifikationen
Bohrung (mm) | 32 | 40 | 50 | 63 | 80 | 100 |
Arbeitsmedium | saubere Luft (40㎛ Filterung) | |||||
Schauspieltyp | Doppelt wirkend | |||||
Beweisdruck | 1,5 MPa | |||||
Max.Arbeitsdruck | 1,0 MPa | |||||
Mindest.Arbeitsdruck | 0,05 MPa | |||||
Arbeitstemperatur | Ohne Signalgeber: -20 bis 70 ℃ (kein Gefrieren) mit automatischer Umschaltung: -10 bis 60 ℃ (kein Gefrieren) | |||||
Schmierung | Nicht erforderlich (ohne Schmiermittel) | |||||
Geschwindigkeitsbereich | 50 bis 1000 mm/s | |||||
Schlaganfalltoleranz | Bis 500 Hub: 0 to +2,0, 501 bis 1000 Hub: 0 to +2,4, 1001 bis 1500 Hub: 0 to +2,8, 1501 bis 2000 Hub: 0 to +3,2 | |||||
Kissentyp | Luftpolster an beiden Enden + Stoßpolster | |||||
Anschlussgröße | G1/8 | G1/4 | G1/4 | G3/8 | G3/8 | G1/2 |
Montage | Basic, Axialfuß-LB, Stangenflansch-FA, Kopfflansch-FB, Einzelgabelkopf-CA, Doppelgabelkopf-CB | |||||
Verdrehsichere Genauigkeit | ±0,5° | ±0,5° | ±0,3° | |||
Zulässiges Drehmoment | 0.25N·m | 0.45N·m | 0.64N·m | 0.79N·m |
Hauptabmessungen
Produkt-FAQ
Q1. Was ist der ISO-Standard für die pneumatischer Zylinder?
Die Zylindernorm ISO 15552 bezieht sich auf die Abmessungen des Basisprodukts und die Größe des Zylinders bei Verwendung von Halterungen und Zubehör.
Q2.Was ist die Hubgröße eines Pneumatikzylinders?
Die Zylinder sind mit Bohrungen von 32, 40, 50, 63, 80 und 100 mm und Hublängen von 25 mm bis 800 mm erhältlich.
Q3.Wie erhöhe ich den Druck in meinem Pneumatikzylinder?
Eine andere Möglichkeit, die vom Zylinder erzeugten Kräfte zu erhöhen oder zu verringern, besteht darin, einen Zylinder mit entweder einem größeren (größere Kraft) oder einem kleineren (geringere Kraft) Durchmesser zu wählen.Denken Sie daran: Je größer der Durchmesser, desto größer die Oberfläche des Kolbens und desto höher der Druck.
Q4.Wie stellt man die Geschwindigkeit des Luftzylinders ein?
Beim Ausfahren des Zylinderkolbens wird die Luft dahinter komprimiert, da die Luft nicht so leicht entweichen kann.Wenn Sie die Durchflussregulierschraube festziehen, verlangsamt sich die Bewegung des Kolbens, da die Luft noch weiter eingeschränkt wird.Steuert die Geschwindigkeit eines Zylinders oder begrenzt den Luftstrom.Drehen Sie einfach das Nadelventil, um die Luftgeschwindigkeit anzupassen.
F5. Wie berechnet man die Kraft eines Pneumatikzylinders?
Verwenden Sie den Zylinderdurchmesser (d), um den Zylinderarbeitsbereich (A) zu berechnen A = π × d² / 4.
Bestimmen Sie den Arbeitsdruck (P) im Zylinder.
Multiplizieren Sie den Druck (P) mit der Fläche (A).Auf diese Weise berechnen Sie die theoretische Schubkraft (F) des Pneumatikzylinders. F = P × A.
◆ Kraftrechner für pneumatische Zylinder

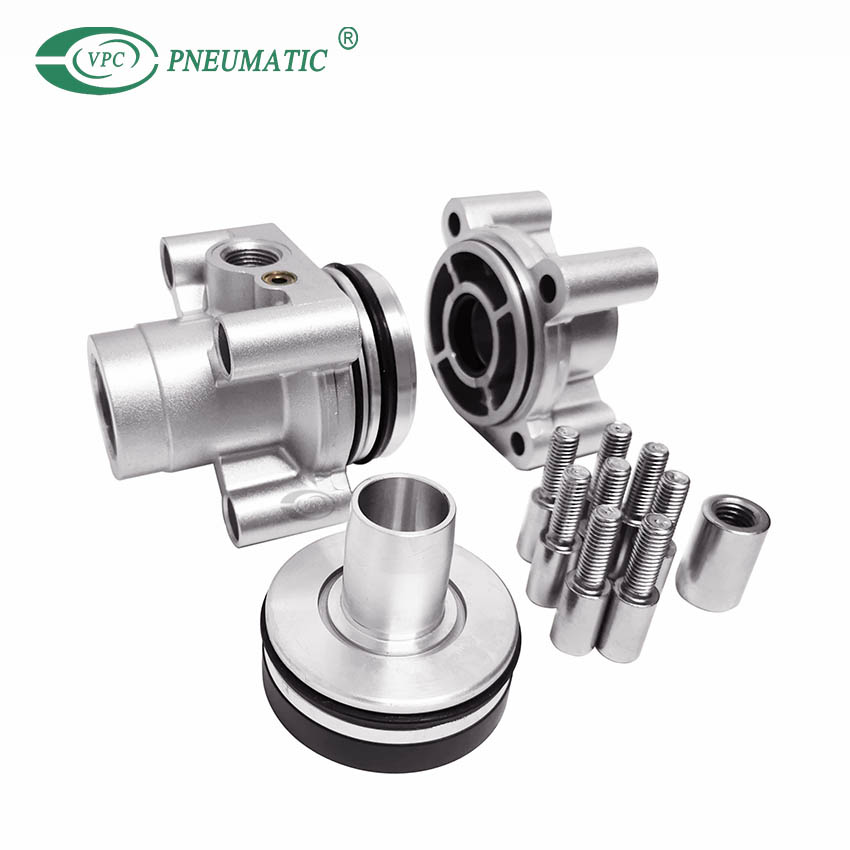

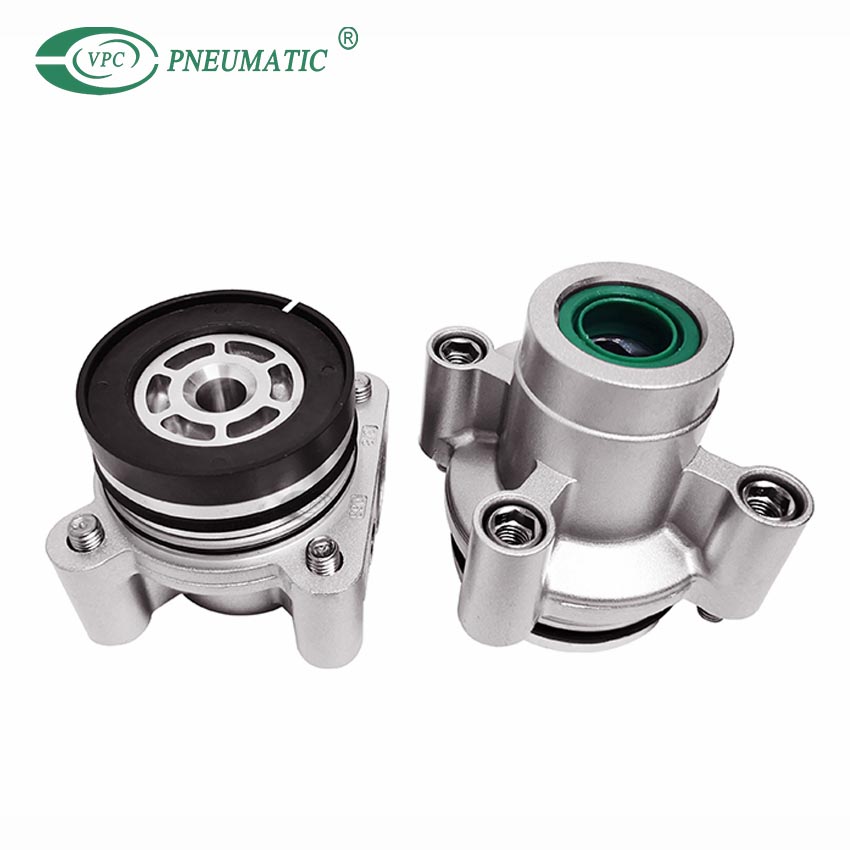

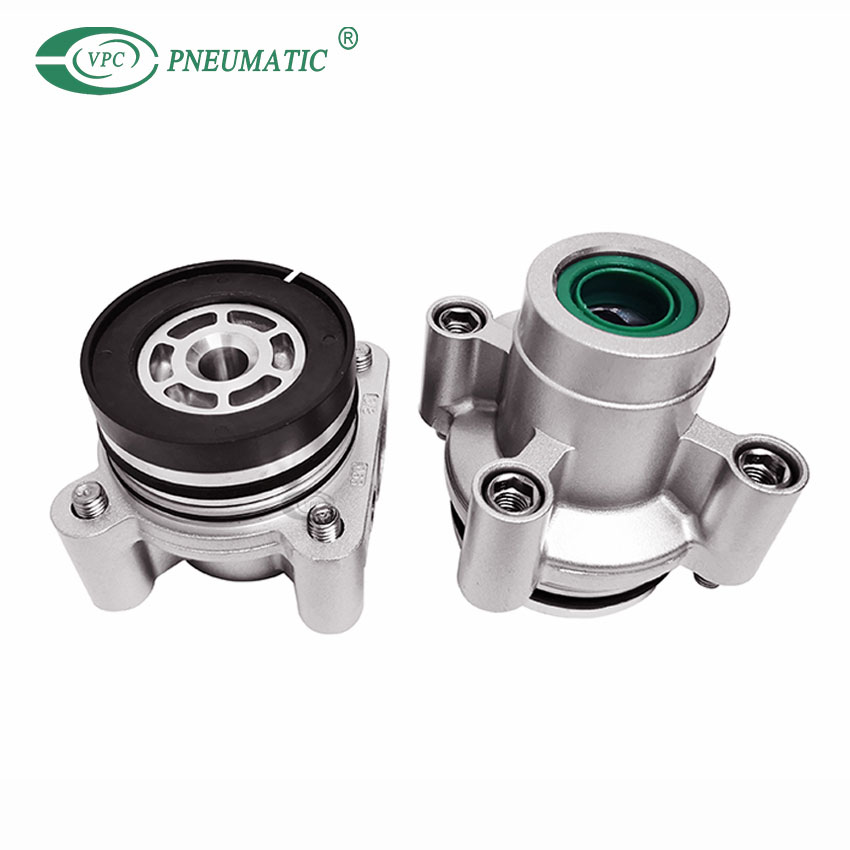

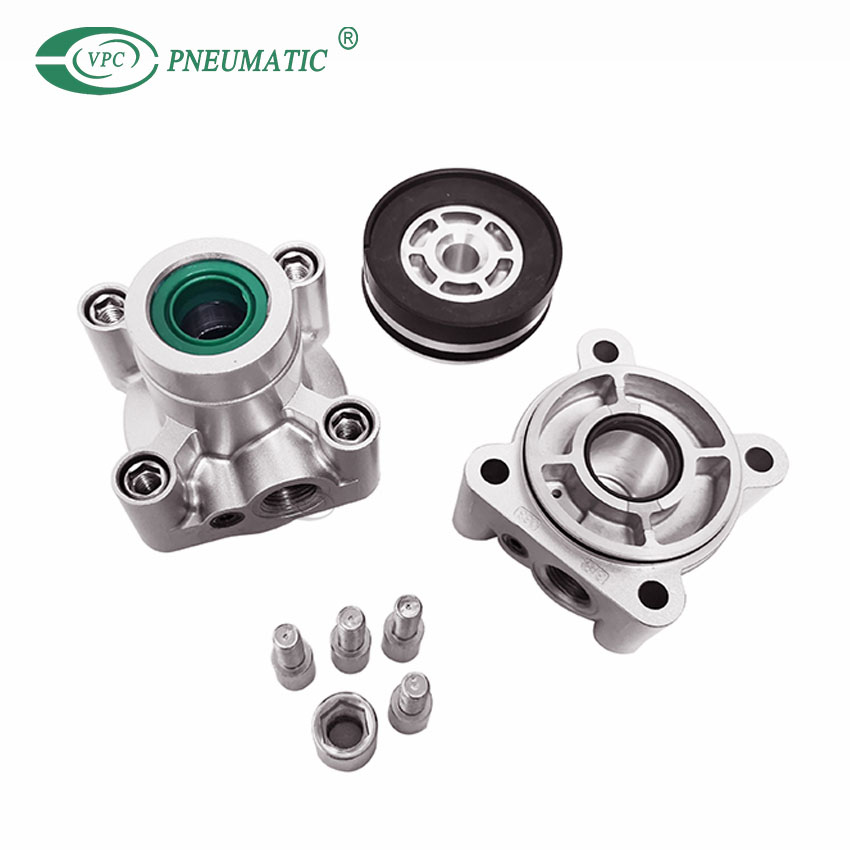

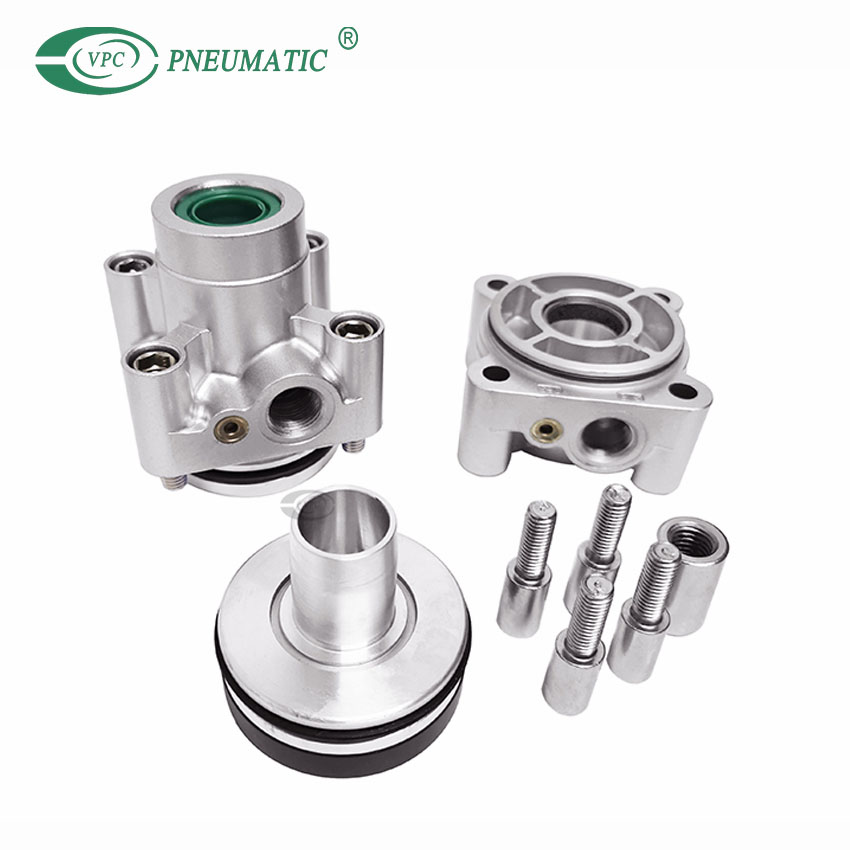

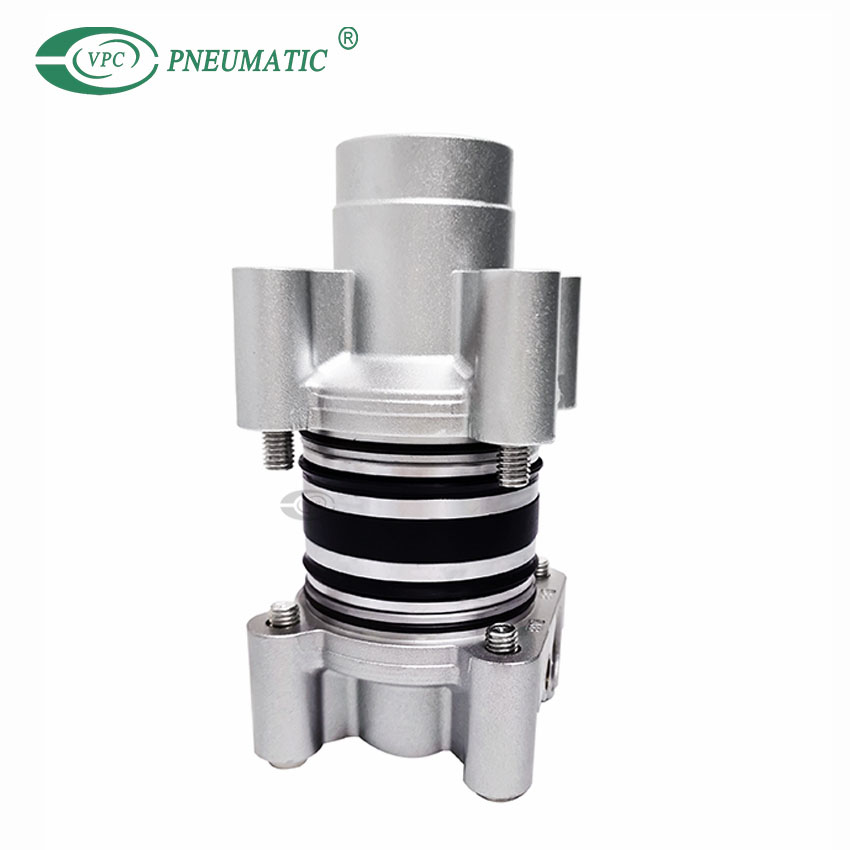

F6: Verkaufen Sie Reparatursätze für Pneumatikzylinder?
Ja, wir verkaufen alle Arten von Zylinderreparatursätzen und anderem Zubehör.Bitte kontaktieren Sie uns, wenn Sie welche benötigen.
