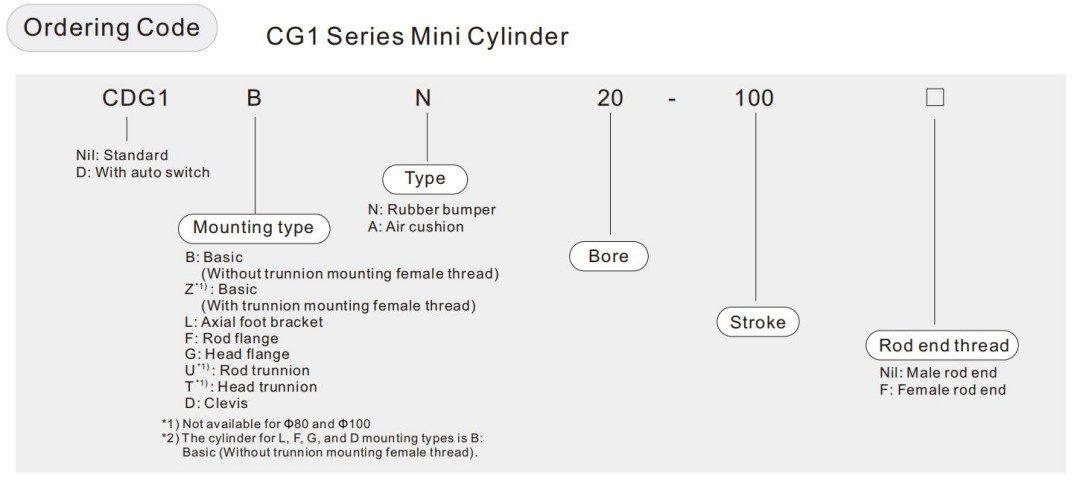

CDG1BN25X100
VPC Pneumatic
8412310090
Schauspieltyp: | |
---|---|
Bohrungen: | |
Gewindetyp: | |
Stangenendhalterung: | |
Standardhub : | |
max.herstellbarer Hub: | |
Verfügbarkeitsstatus: | |
Produktbeschreibung
1. Doppelschauspiel, Einzelstabdesign für eine zuverlässige Automatisierungsleistung.
2. Impact Extruded Aluminiumrohr sorgt für eine glatte Oberfläche und einen stabilen Strich.
3. Bohrungsgrößen: 20, 25, 32, 40, 50, 63, 80, 100 mm.
4. Weibliche Stabende als Standard zur Verfügung gestellt.
5. Kompatibel mit Autoschaltern, einfache feine Einstellung der Schalterposition.
6. Mehrere Montage -Halter -Optionen für eine flexible Installation.
Produktspezifikationen
Bohrungsgröße (mm) | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | ||
Schauspieltyp | Doppelte Schauspiel, Einzelstange | |||||||||
Arbeitsmedium | Saubere Luft (40um -Filterung) | |||||||||
Beweisdruck | 1,5 MPA | |||||||||
Max. Arbeitsdruck | 1,0mpa | |||||||||
Min. Arbeitsdruck | 0,05 MPa | |||||||||
Arbeitstemperatur | Ohne Auto -swtich: -10 ℃ bis 70 ℃ mit Autoschalter: -10 ℃ bis 60 ℃( Nein Einfrieren) | |||||||||
Geschwindigkeitsbereich | 50 bis 1000 mm/s | 50 bis 700 mm/s | ||||||||
Schlaganfalltoleranz | Bis zu 1000.+1,4 mm, bis zu 1500.+1,8 mm | |||||||||

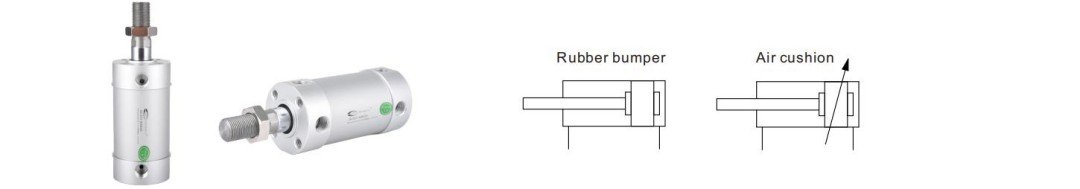

Kissen | Gummi -Stoßfänger, Luftkissen | |||||||||
Montage | Basic, Basic (ohne Trunnion -Montage -Faden), axialer Fuß, Stangenflansch, Kopfflansch, Stangenströme, Kopf Trunnion, Gabelung | |||||||||
Zulässige kinetische Energie (J) | Gummi -Stoßfänger | Männliches Stangenende | 0.28 | 0.41 | 0.66 | 1.2 | 2.00 | 3.40 | 5.90 | 9.90 |
Weibliches Rodend | 0.11 | 0.18 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | ||
Luftkissen | Männliches Stangenende | R: 0,35 H: 0,42 | R: 0,56 H: 0,65 | 0.91 | 1.80 | 3.40 | 4.90 | 11.80 | 16.70 | |
Weibliches Rodend | 0.28 | 0.28 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 |
*1) enthält nicht die Menge an Stoßstangenänderung.
*2) Zylindergrößen Ø80 und Ø100 haben keine Basis (mit weiblichen Faden mit Trunnion -Montage), Stab Trunnion und Kopfstrahl. Fuß-, Flansch- und Gabeltypen von Zylindergrößen von φ20 bis φ63 haben kein weibliches Faden mit Trunnion -Montage. Betreiben Sie den Zylinder innerhalb der zulässigen kinetischen Energie.
*3) R: Stabseite, H: Kopfseite.

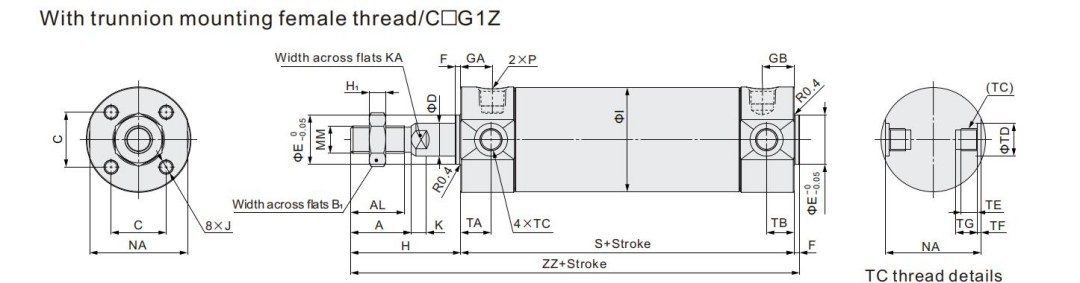

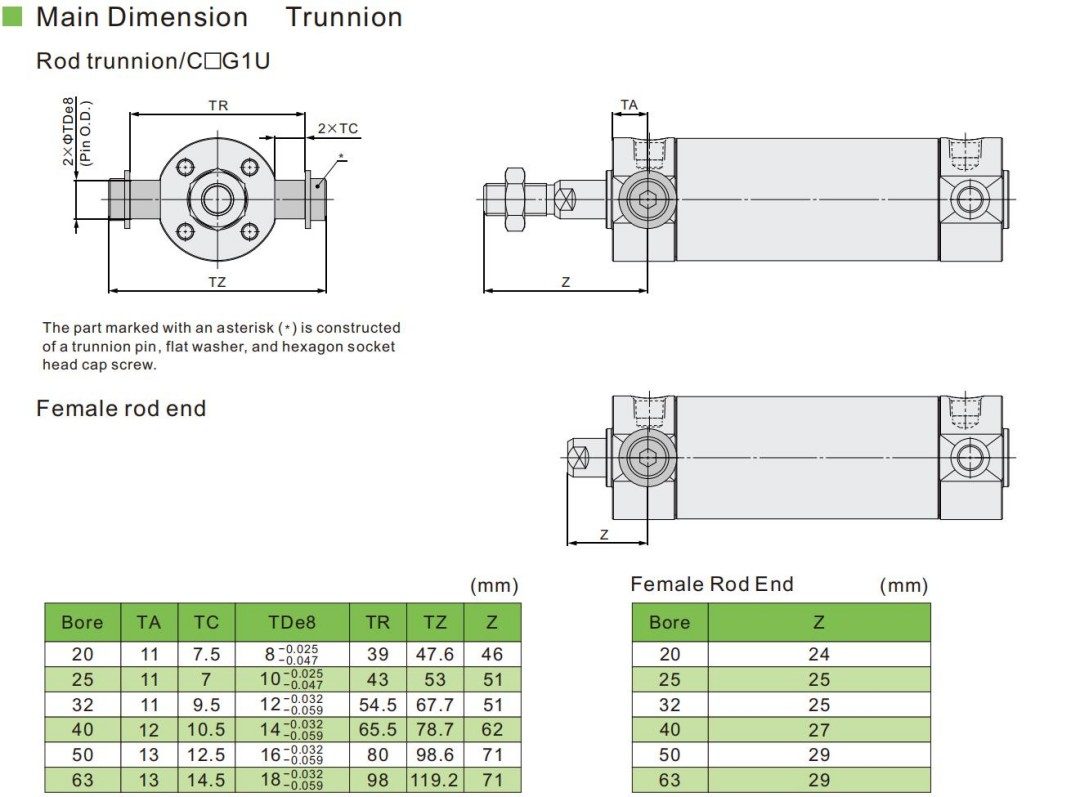

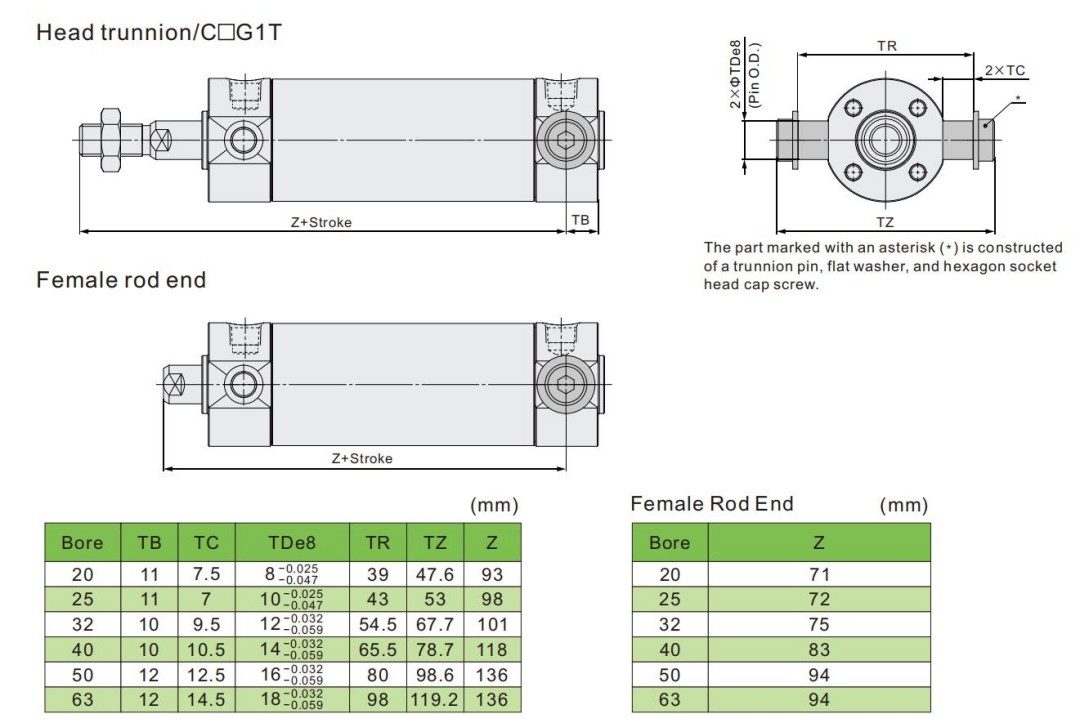

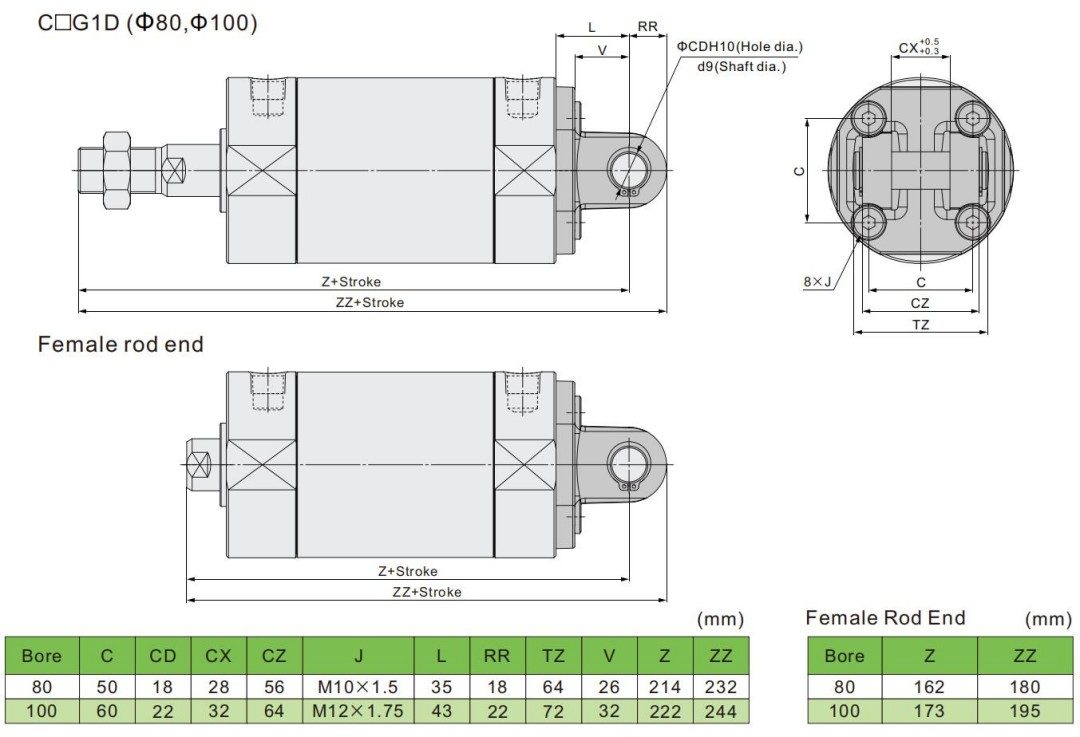

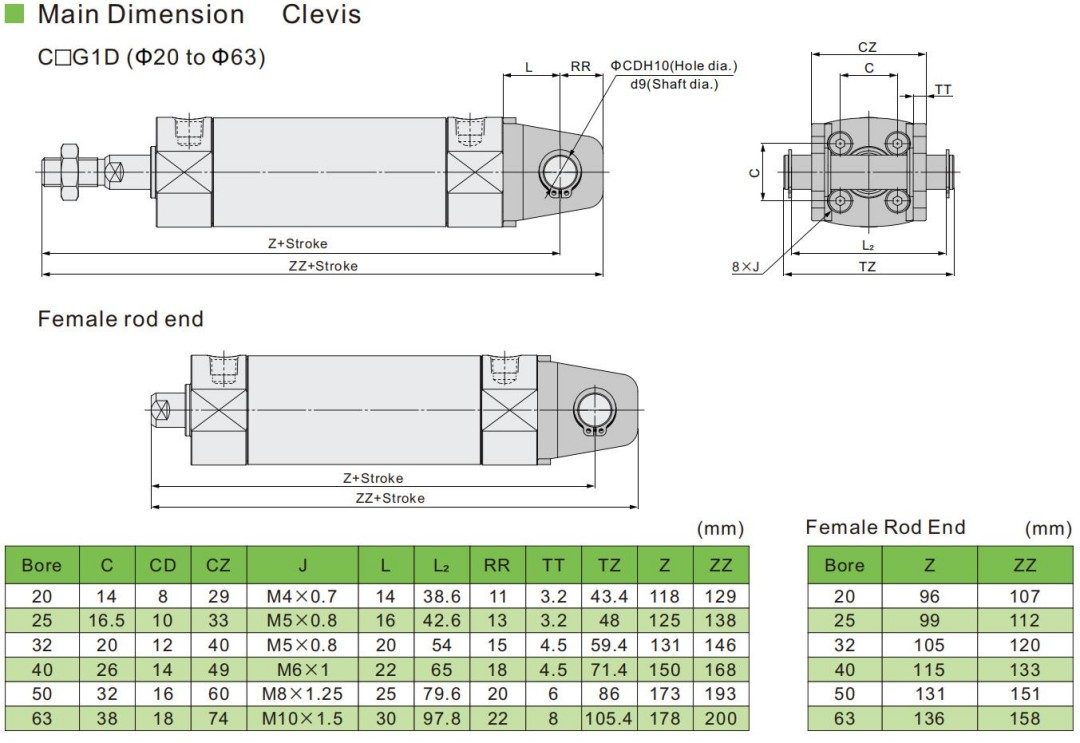

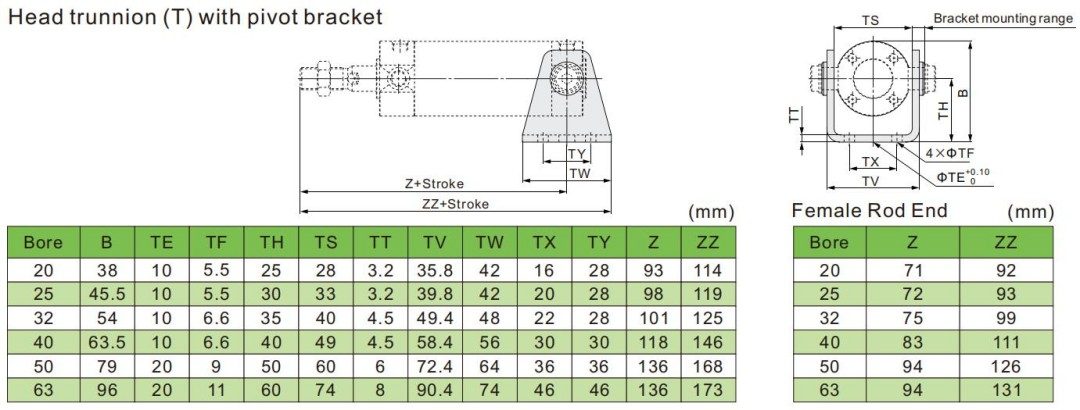

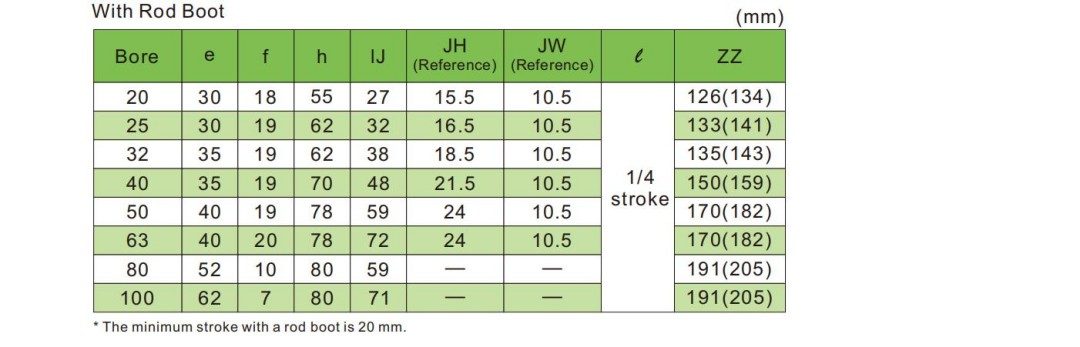

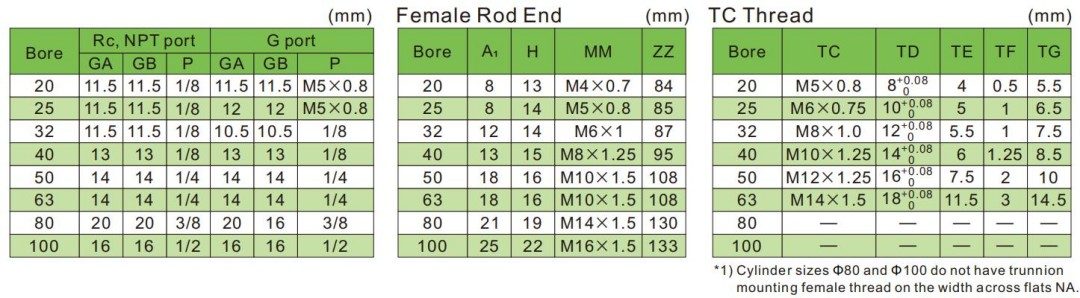

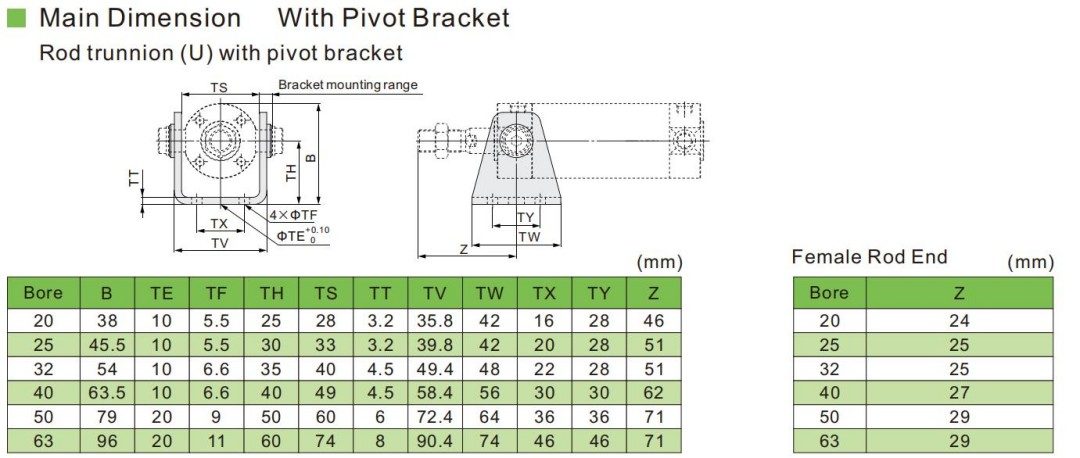

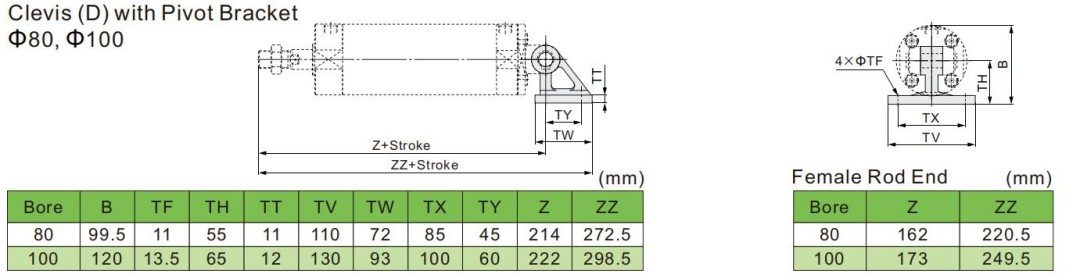

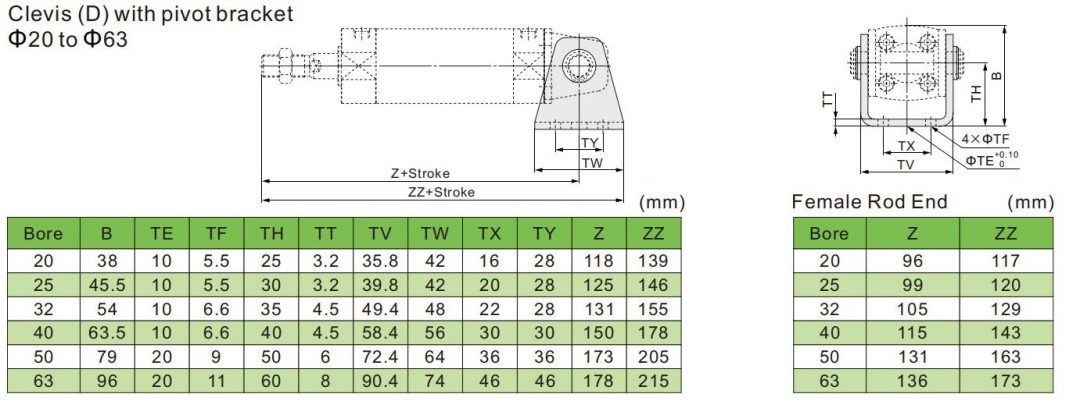

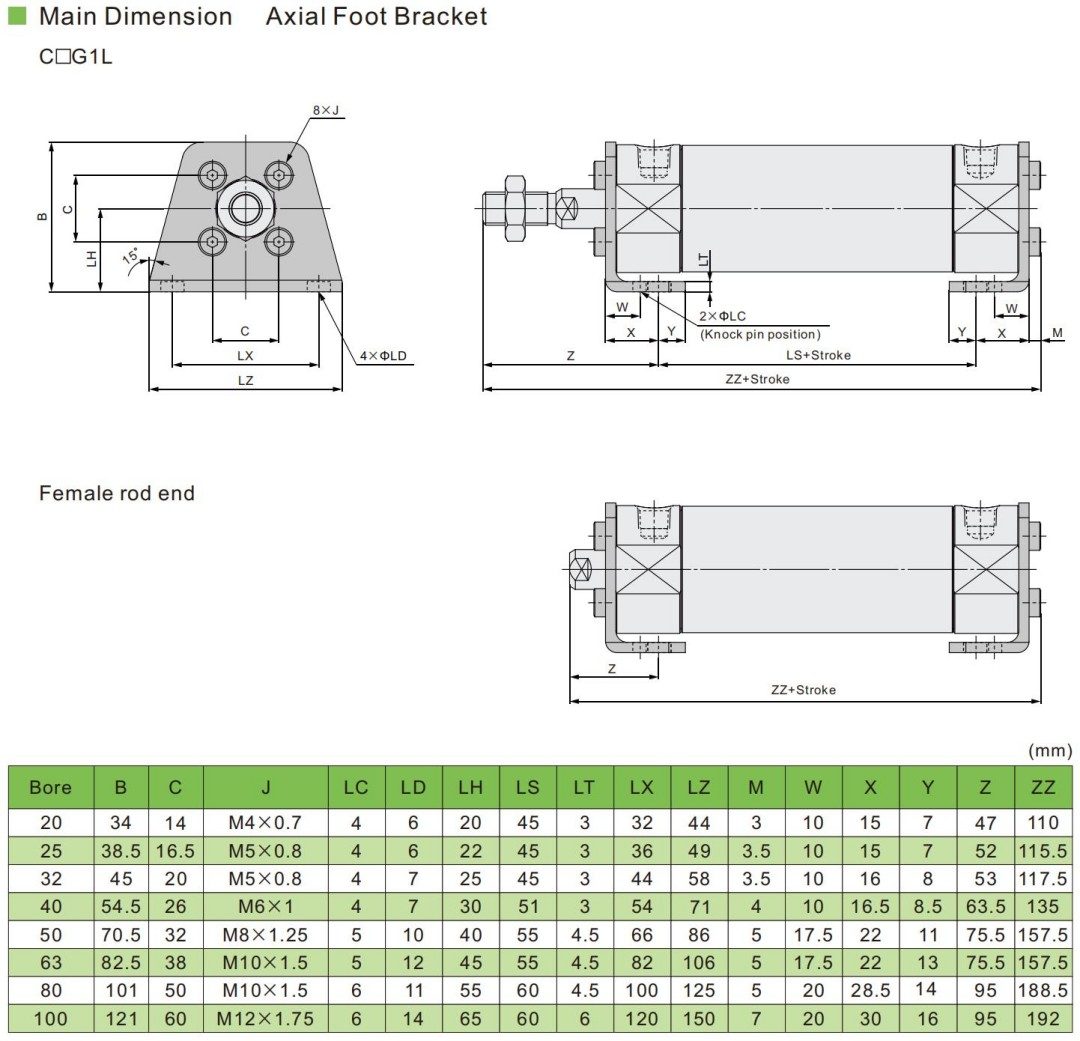

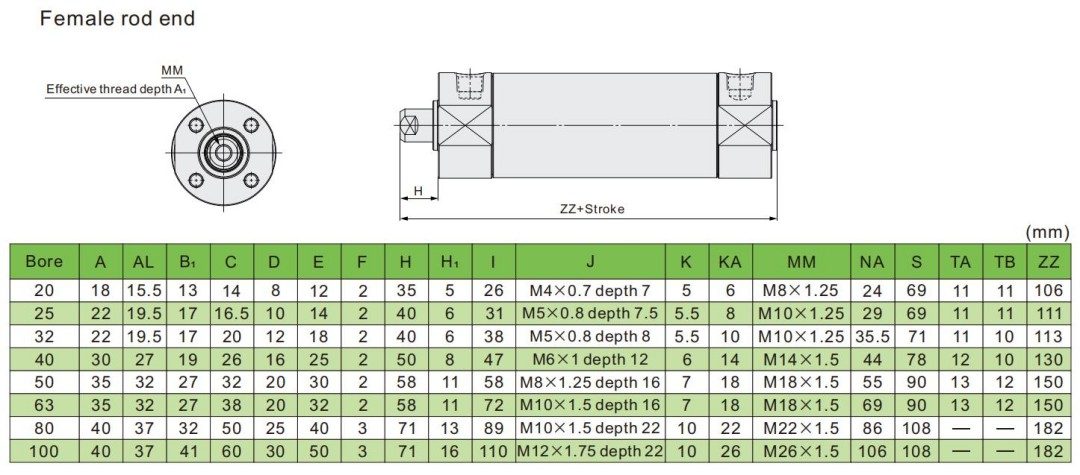

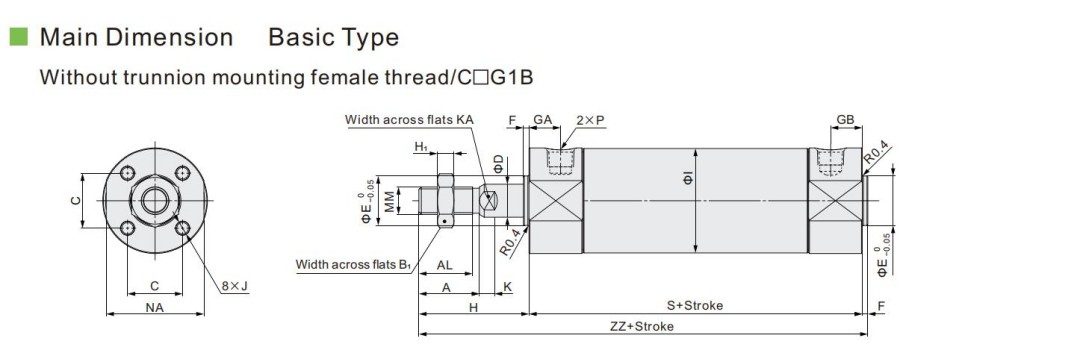

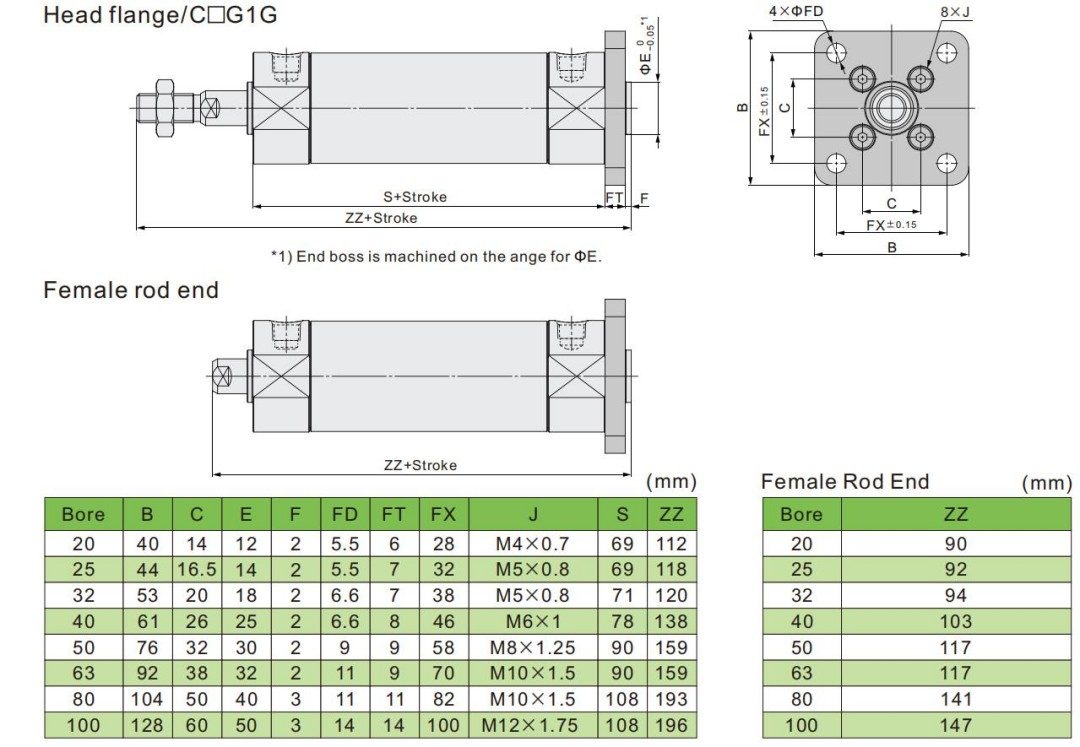

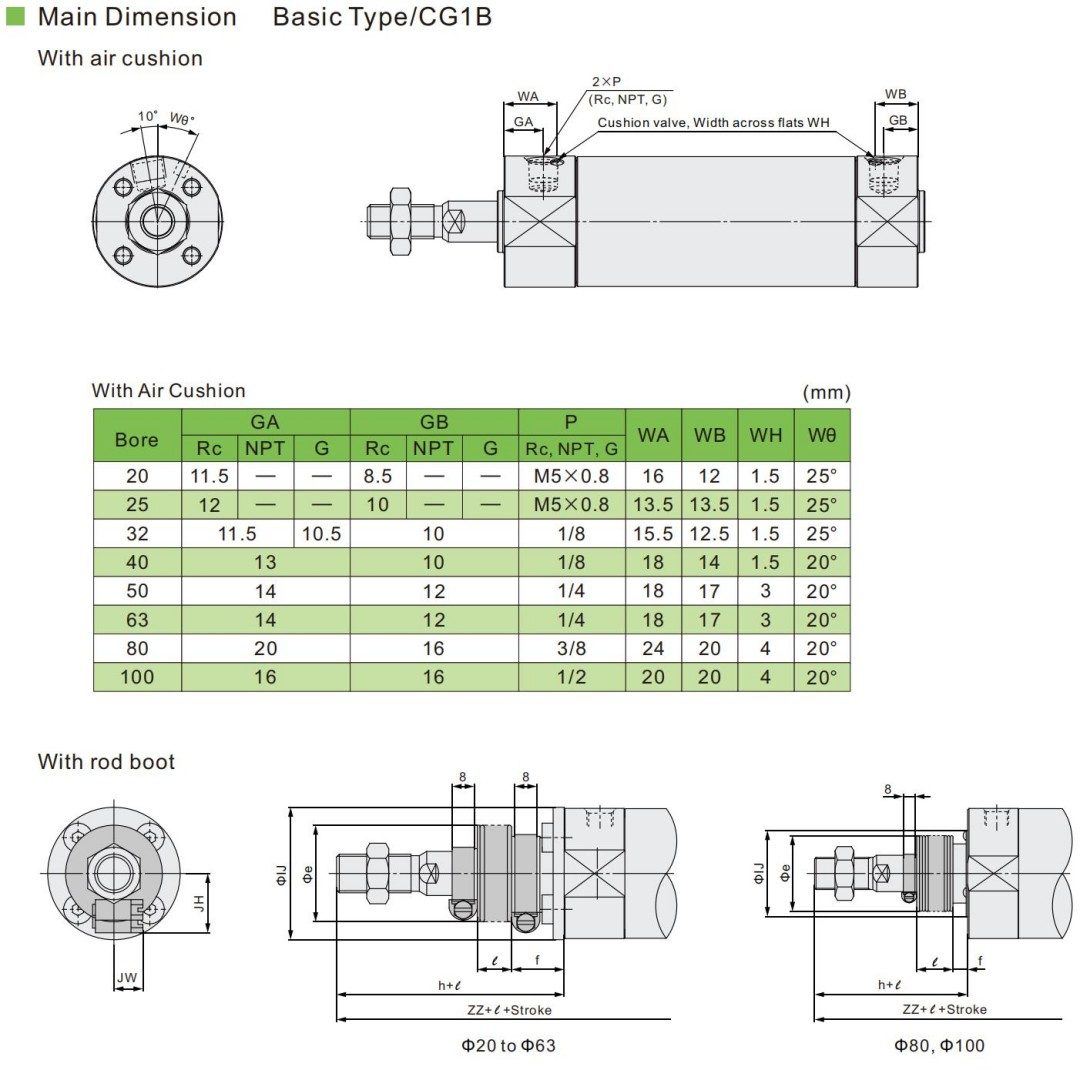

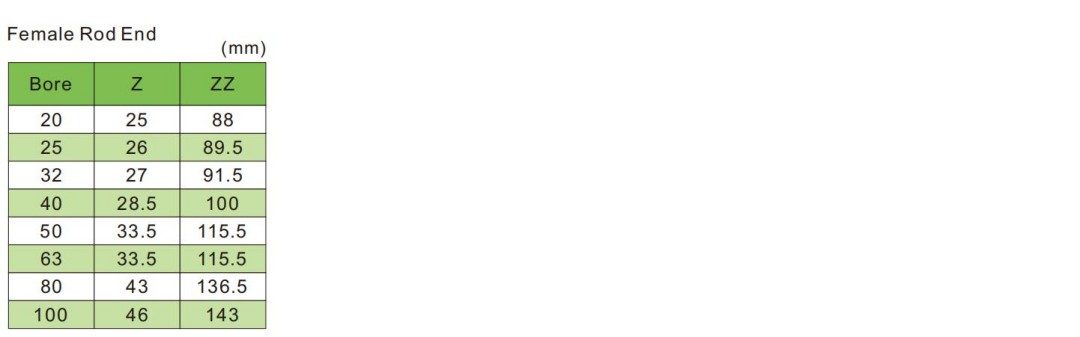

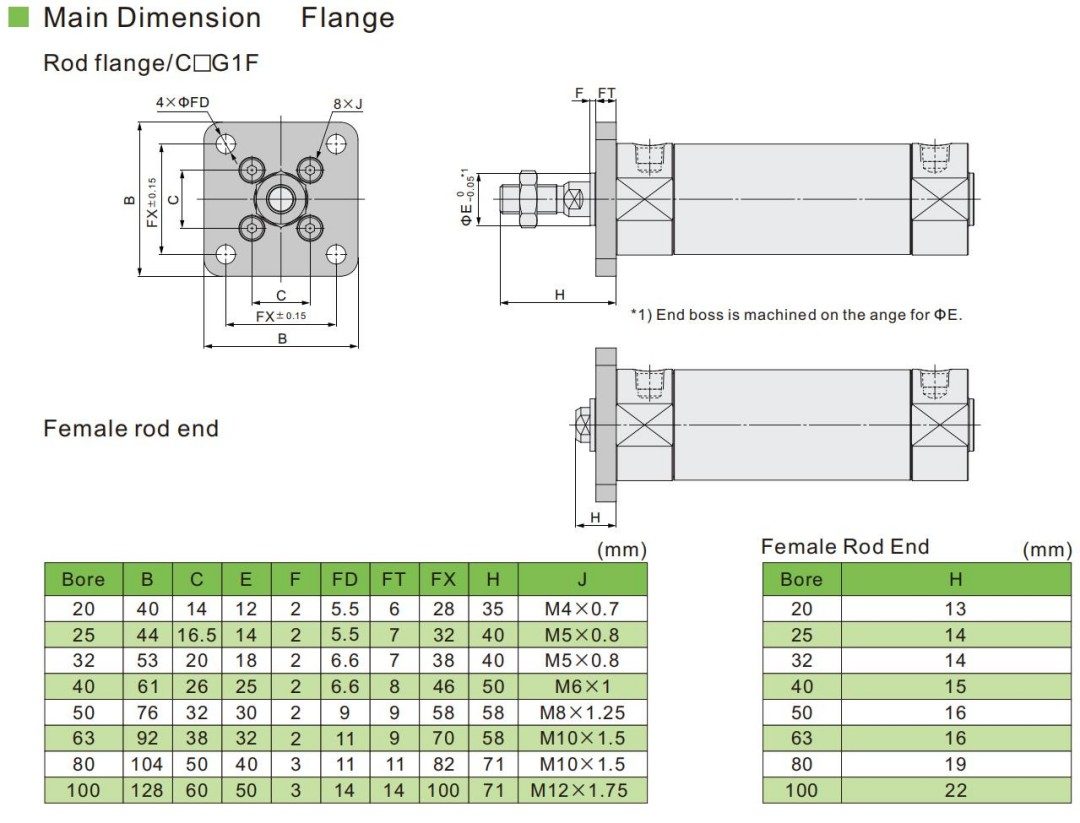

Hauptabmessungen
