| Booster -Regulierungsbehörde Körpermaterial:: | |
|---|---|
| Arbeitsdruck: | |
| Tankinhalt: | |
| Tankmaterial: | |

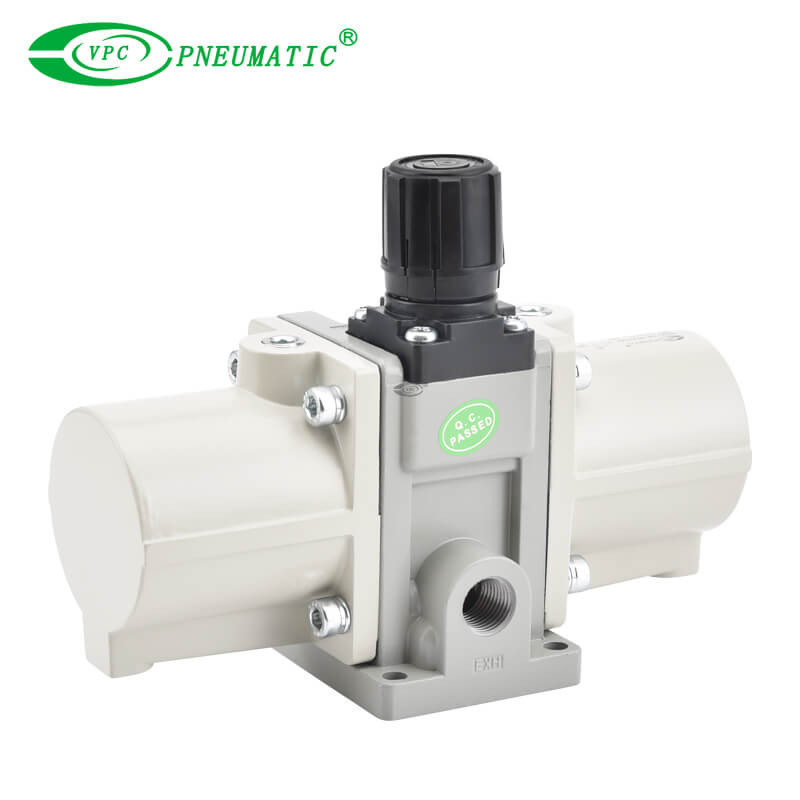

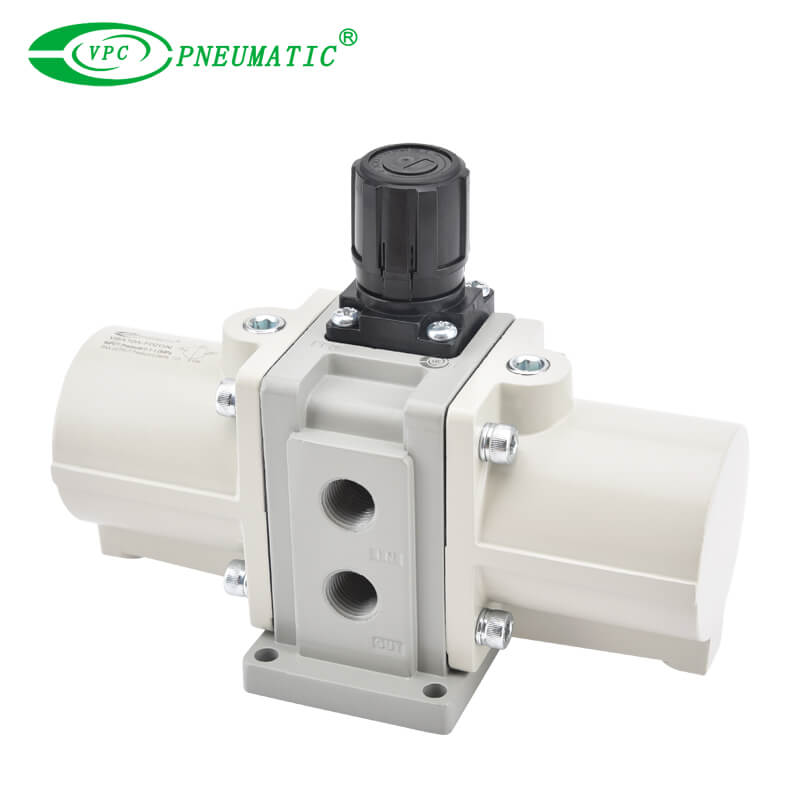

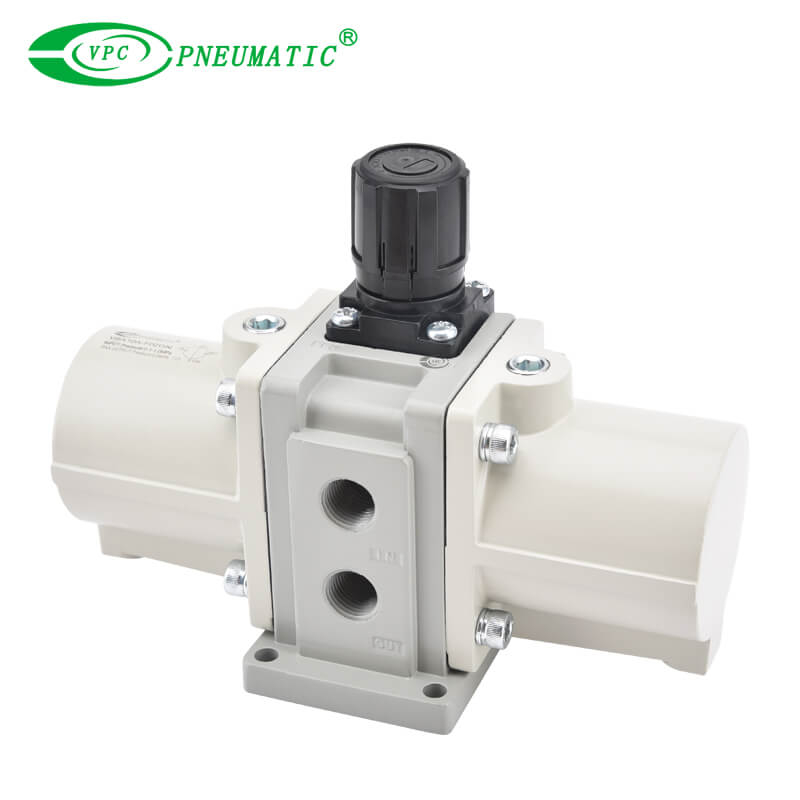

Produktbeschreibung
1. Einfache Einstellung des Ausgangsdrucks.
2. Steigern Sie den lokalen Liniendruck, ohne zusätzliche Leistung zu erfordern.
3.. Möglicherweise erhalten Sie einen doppelten Druck, indem Sie Luft mit einer Werkslinie verbinden. (Vba11a: maximal viermal)
4. Platzsparende Typ, der direkte Luftränen und Auftragsregulierungsbehörden verbindet.
Produktspezifikationen
| Modell | VBA10A-02 | VBA20A-03 | VBA40A-04 | VBA22A-03 | VBA42A-04 | VBA43A-04 | Vba11a-02 |
| Arbeitsmedium | Druckluft | ||||||
Druckerhöhungsverhältnis | Zweimal | 2 bis 4 mal * 4) | |||||
| Druckeinstellungsmechanismus | Mit Reliefmechanismus betriebener Knopf* 2) | Luftbetrieben | Mit Reliefmechanismus betriebener Knopf * 2) | ||||
Max.Flow Rate * 3) [L/min (anr)] | 230 | 1000 | 1900 | 1000 | 1900 | 1600 | 70 |
| Druckbereich (MPA) einstellen | 0,2 bis 2,0 | 0,2 bis 1,0 | 0,2 bis 1,6 | 0,4 bis 2,0 | |||
| Versorgungsdruckbereich (MPA) | 0,1 bis 1,0 | ||||||
| Beweisdruck (MPA) | 3 | 1.5 | 2.4 | 3 | |||
| Portgröße (RC) (in/out: 2 Standorte) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
Kursmessanschlussgröße (RC) (In/Out: 2 Standorte) | 1/8 | ||||||
| Tankverbindungsport (mit Stecker) * 5) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
| Umgebungs- und Flüssigkeitstemperatur (℃） | 2 bis 50 (kein Einfrieren) | ||||||
| Installation | Horizontal | ||||||
| Schmierung | Fett (Nicht-Lösch) | ||||||
| Gewicht (kg) | 0.84 | 3.9 | 8.6 | 3.9 | 8.6 | 8.6 | 0.89 |
*1) Stellen Sie sicher, dass Sie eine Luftversorgungskapazität des minimalen Betriebsdrucks (0,1 MPa) oder mehr sichern.
*2) Wenn der Ausgangsdruck höher ist als der eingestellte Druck durch den Knopf, ist überschüssiger Druck vom hinteren Teil des Knopfes erschöpft.
*3) Durchflussrate bei in = out = 0,5 MPa. Der Druck variiert je nach Betriebsbedingungen. Siehe 'Durchflussrateneigenschaften'.
*4) Stellen Sie das Druckerhöhungsverhältnis auf 2 oder mehr ein.
*5) Der Tankverbindungsport kann nicht für andere Anwendungen als die Verbindung mit VBAT verwendet werden.
Durchgezogene Linie: Betriebsbereich
Betrieb so, dass die Durchflussrate der durchgezogenen Linie folgt, auch wenn die Auslassluft verbraucht wurde.
Bsp.) Für das VBA10A: Wenn der Einlassdruck 0,5 MPa beträgt und der eingestellte Druck 1,0 MPa beträgt, arbeiten Sie bei einer Auslassluft -Flflow -Rate von 180 l/min (ANR) oder weniger.
Gepunktete Linie: Außerhalb des Druckdruckbereichs
P1: Einlassdruck P2: Auslassdruck
!
Die Pulsation wird mit einem Tank verringert. Wenn die Auslasskapazität untergrenzend ist, kann Pulsation auftreten.
Bedingungen
Einlassdruck: 0,5 MPa
Auslasssatz Druck: 1 MPa
Durchflussrate: Zwischen 0 und max. Durchflussrate
Leistung von Lufttank
● Lindert die auf der Auslassseite erzeugte Pulsation .
● Wenn der Luftverbrauch die Luftversorgung während des intermittierenden Betriebs überschreitet, wird die erforderliche Luft zum Gebrauch im Tank angesammelt.
● Dies gilt nicht für den kontinuierlichen Betrieb.
● Der Betrieb mit einer Durchflussrate, die unter temporären p1 ≥ p2 -Bedingungen in den instabilen Bereich fällt, können verhindert werden, wenn die Auslassluft verbraucht wurde.
Ersatzteile/Kit -Nr
Geben Sie eine Bestellung mit der folgenden Kit -Nummer auf.
| Modell | Vba10a | VBA20A | Vba40a | Vba22a | Vba42a | Vba43a | Vba11a |
| Kit Nr. | KT-VBA10A-1 | KT-VBA20A-1 | KT-VBA40A-1 | KT-VBA22A-1 | KT-VBA42A-1 | KT-VBA43A-1 | KT-VBA11a-20 |
Das Kit enthält die Teile von ① bis ⑦ und ein Fettpaket.
| NEIN. | Modell | Vba10a | VBA20A | Vba40a | Vba22a | Vba42a | Vba43a | Vba11a |
| Menge | ||||||||
| 1 | Kolbensiegel | 2 | 2 groß 1 klein | 2 | 1 jeweils groß und klein | |||
| 2 | Gouverneurversammlung | 1 | ||||||
| 3 | Ventil überprüfen | 4 | 2 | |||||
| 4 | Dichtung | 2 | ||||||
| 5 | Stabdichtung | 1 | ||||||
| 6 | Montageschraube | - | 8 | 12 | 8 | 12 | - | |
| 7 | Abdeckung C -Baugruppe | - | 1 | |||||
| - | Dichtungspaket | 1 | 2 | 1 | 2 | 1 | ||
Hauptabmessungen
* Für detaillierte Abmessungen, Spezifikationen und Vorlaufzeiten wenden Sie sich bitte an VPC.
