| Arbeitsmedium: | |
|---|---|
| Beweisdruck: | |
| Arbeitstemperatur: | |
| Körpermaterial: | |
| Führung: | |
Produktbeschreibung
1. im Lippen- oder Membran -Typ erhältlich.
2. Ausgezeichnete Auspuffeigenschaften.
3.. Große Durchflusskapazität und niedriger Differenzdruck.
4. Kompakte und leichte Ventilkörper.
5. Weitauswahl an Modellen mit Portgrößen von M5 bis 3/4.
Produktspezifikationen
| Arbeitsmedium | Luft | |
| Beweisdruck | 1,5 MPa | |
| Max. Arbeitsdruck | Aq15 □ 0 | 0,7 MPa |
| AQ2000 bis 5000 | 1 MPa | |
| Min. Arbeitsdruck | Aq15 □ 0 | 0,1 MPa |
| AQ2000 bis 5000 | 0,05 MPa | |
| Arbeitstemperatur | -5 bis 60 ℃ (kein Einfrieren) | |
| Modell | Portgröße | Klangleitfähigkeit [DM 3/(S-Bar)] | Kritisches Druckverhältnis | ||
| In → out | Aus → exh | In → out | Aus → exh | ||
| AQ1500-M5 | M5 x0,8 | 0.4 | 0.56 | 0.35 | 0.3 |
| AQ1510-01 | 1/8 | 0.8 | 1.16 | ||
| AQ2000-01 | 1/8 | 5 | 5 | 0.45 | 0.35 |

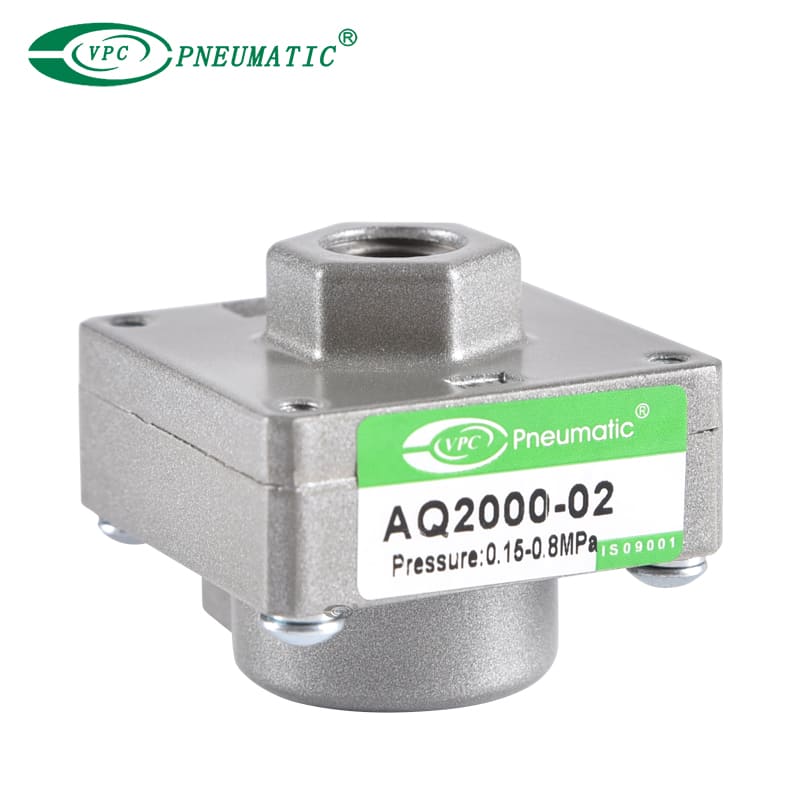

| AQ2000-02 | 1/4 | 7 | 8 | ||
| AQ3000-02 | 1/4 | 8 | 8.4 | ||

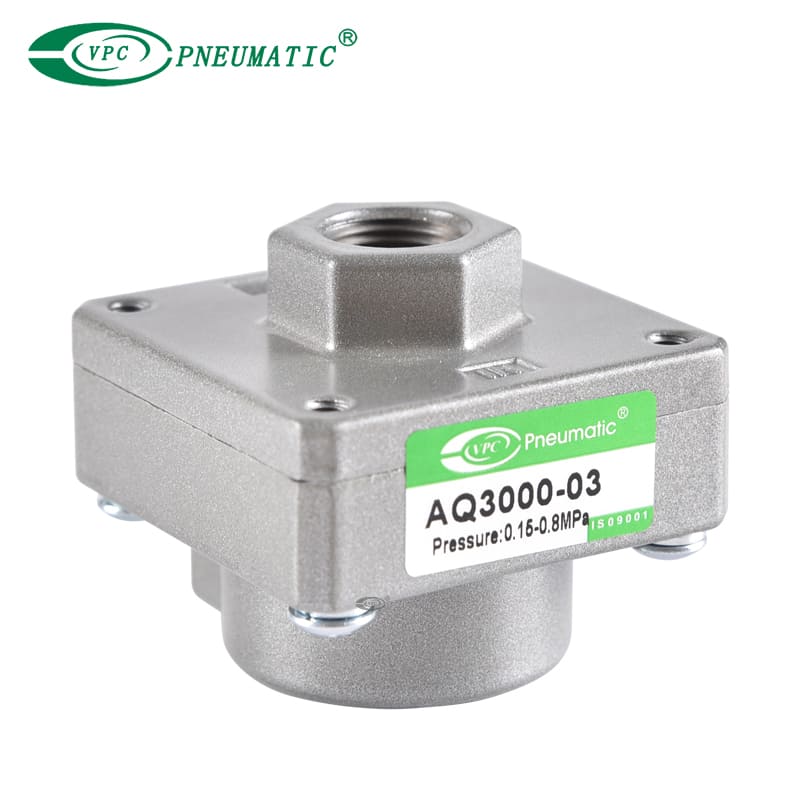

| AQ3000-03 | 3/8 | 12 | 14 | ||

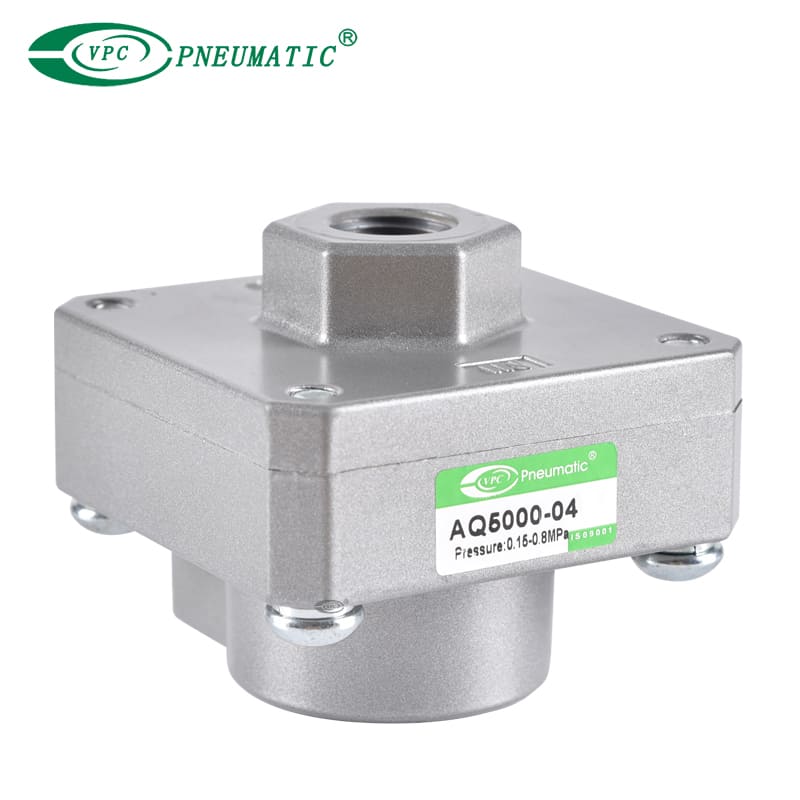

| AQ5000-04 | 1/2 | 21 | 23 | ||
| AQ5000-06 | 3/4 | 27 | 36 | ||
Hauptabmessungen
| Modell | Portgröße | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | D |
| Aq1500 | M5x0.8 | 23 | 20 | 14 | 3 | 12.5 | 12 | 15 | 5.5 | 6.5 | 3.1 |
| Aq1510 | 1/8 | 45 | 33 | 25 | 4 | 21 | 15 | 25 | 8 | 11 | 4.3 |
| Modell | Portgröße | L1 | L2 | L3 | L4 |
| AQ2000 | 1/8,1/4 | 45 | 40 | 10 | 45 |
| Aq3000 | 1/4,3/8 | 56 | 50 | 12.5 | 56 |
| Aq5000 | 1/2,3/4 | 85 | 75 | 18 | 85 |
