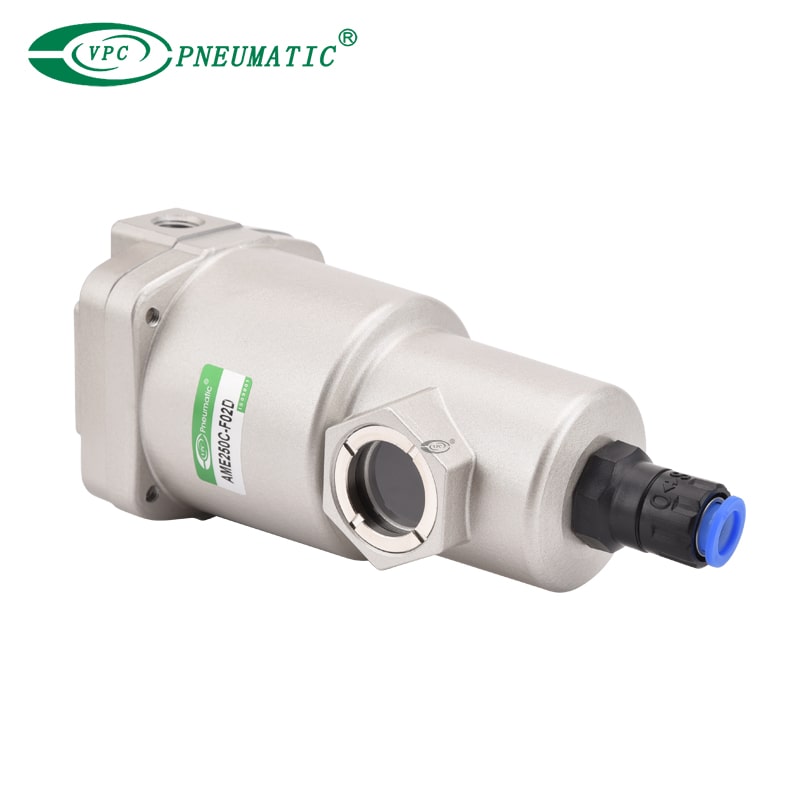

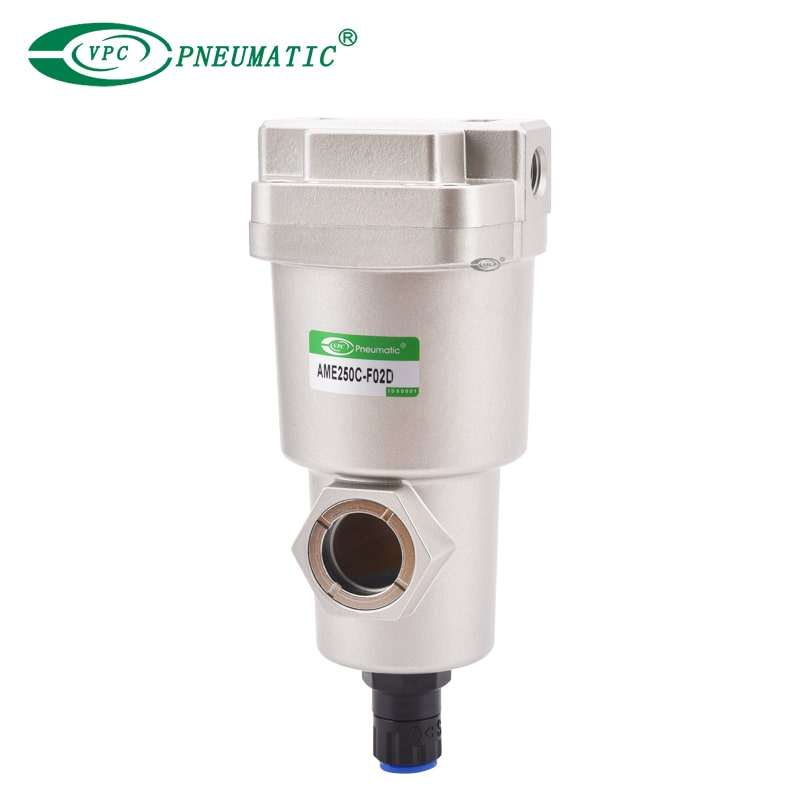

AME250C-F02D
VPC Pneumatic
Arbeitsmedium: | |
---|---|
Nominale Filtrationsdichte: | |
max.Arbeitsdruck: | |
Arbeitstemperatur: | |
Verfügbarkeitsstatus: | |
Produktbeschreibung
Der AME -Super -Nebel -Separator sollte für die Filtration von Druckluft angewendet werden, die ein hohes Maß an Sauberkeit erfordern, z. B. die Druckluft für Beschichtungsleitungen, für saubere Räume und für Geräte, die Öle vermeiden müssen.
● Eine modulare Verbindung ist möglich
● Filterersatzzeit kann visuell beurteilt werden
Die Ersatzzeit des Elements wird durch eine Farbänderung angezeigt.
Wenn das Element mit dem Ölgehalt gesättigt wird, wird auf der vorderen Oberfläche ein roter Farbfleck angezeigt.
Wenn der rote Farbpunkt sichtbar wird, ersetzen Sie das Element sofort.
● Threads: RC, G, Npt
Produktspezifikationen
Arbeitsmedium | Druckluft |
Max. Arbeitsdruck | 1,0mpa |
Min. Arbeitsdruck *1 | 0,05 MPa |
Beweisdruck | 1,5 MPA |
Arbeitstemperatur | 5 bis 60 ℃ |
Filtrationsbewertung | 0,01 µm (Filtrationseffizienz: 99,9%) |
Sauberkeit in Outlet *2 | Weniger als 100 Partikel von 0,3 µm oder größer pro Kubikfuß [weniger als 35 Partikel pro 10 Litr e s (ANR)] |
Ölnebeldichte im Outlet | Max. 0,01 mg/m³ (ANR) *2 (Vor dem Öl gesättigt, weniger als 0,01 mg/m³ (ANR) ~ 0,8 ppm) |
Elementersatzzeit | 1. Ersetzen Sie das Element, wenn ein roter Farbfleck auf der Oberfläche auftrat. *1 |
2. Auch wenn ein roter Fleck nicht auf der Oberfläche erscheint, sollte das Filterelement ersetzt werden, wenn der Druckabfall 0,1 MPa oder nach 2 Jahren Betriebsjahre erreicht, je nachdem, was zuerst kommt. |
*1) Das Versäumnis, das Element zu ersetzen, wenn der rote Farbfleck zu erscheinen beginnt, führt zu einem rot-pigmentierten Ölgehalt, der in die Sekundärseite einnimmt. Wenn ein sofortiger Elementersatz aus irgendeinem Grund keine Option ist, muss ein AMF auf der Sekundärseite installiert werden und das Element so bald wie möglich ersetzt werden. In solchen Fällen sollte das AMF -Element gleichzeitig ersetzt werden.
*2) Abhängig von den Betriebsbedingungen kann nur eine winzige Menge an rotem Pigment, die die Filtrationsleistung nicht beeinträchtigt, in die Sekundärseite eindringen. Eine längere Verwendung unter solchen Bedingungen kann zu minimalen rot-pigmentierten Rückständen im Inneren der Rohrleitungen auf der Sekundärseite führen.
Modell | Spezifikation | Zubehör Teil Nr. (Option) | Ersatzteile | ||
Durchflussrate | Portgröße | Gewicht | Klammerbaugruppe | Elementbaugruppe | |
AME150C-01 | 200 l/min | 1/8 | 0,3 kg | AM-BM101 | AM-EL150 |
AME150C-02 | 1/4 | ||||
AME250C-02 | 500 l/min | 1/4 | 0,48 kg | AM-BM102 | AM-EL250 |
AME250C-03 | 3/8 | ||||
AME350C-03 | 1000l/min | 3/8 | 0,8 kg | AM-BM103 | AM-EL350 |
AME350C-04 | 1/2 | ||||
AME450C-04 | 2000l/min | 1/2 | 1,3 kg | AM-BM104 | AM-EL450 |
AME450C-06 | 3/4 | ||||
AME550C-06 | 3700L/min | 3/4 | 2,0 kg | AM-BM105 | AM-EL550 |
AME550C-10 | 1 | ||||
AME650-10 | 6000L/min | 1 | 4,2 kg | BM56 | AM-EL650 |
AME650-14 | 1 1/2 | ||||
AME850-14 | 12000l/min | 1 1/2 | 10,5 kg | BM57 | AM-EL850 |
AME850-20 | 2 |

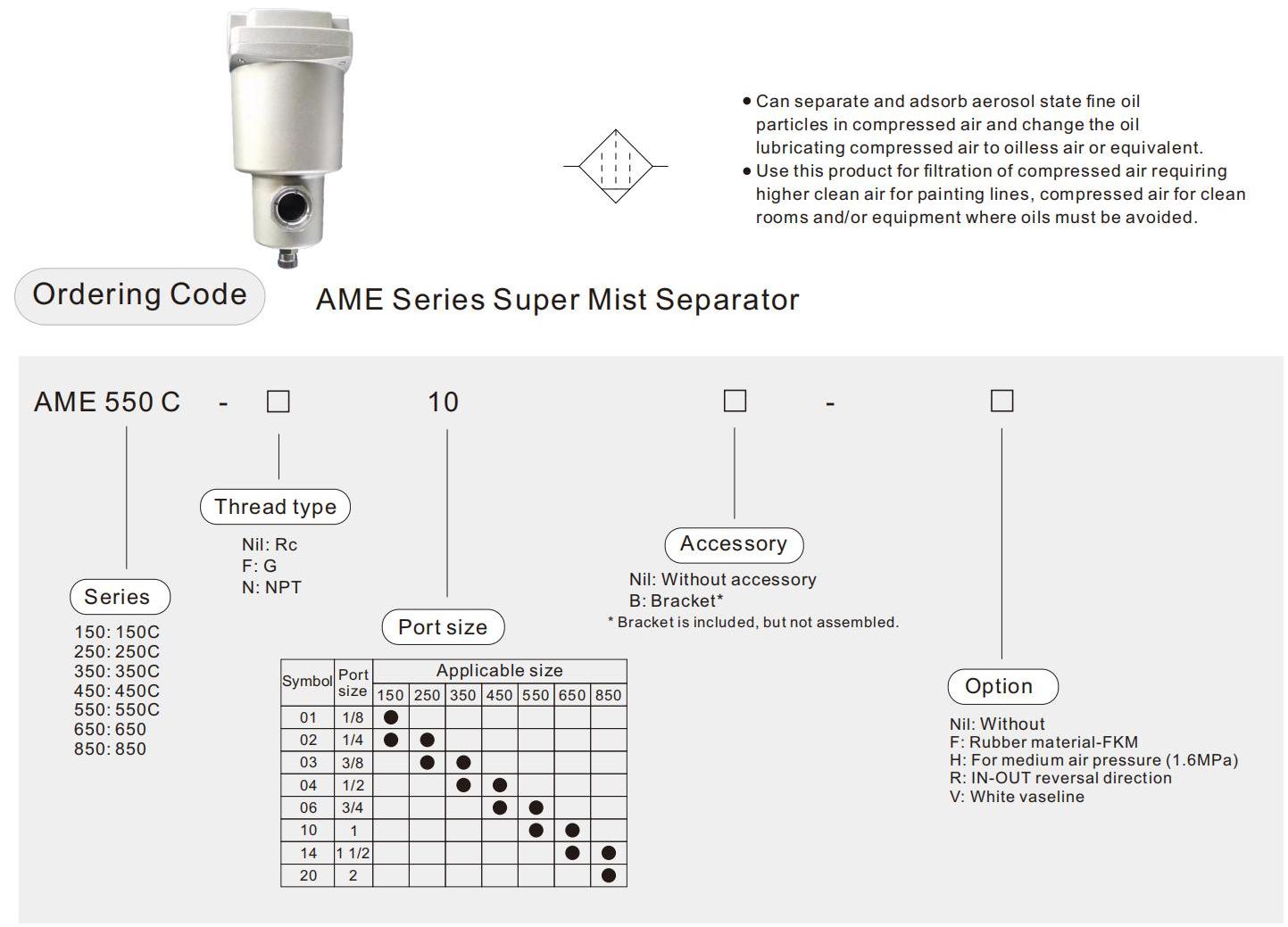

Bestellbeispiel: Durchflussrate 1000L/min, G1/2 Portgröße
Modell: AME350C-04

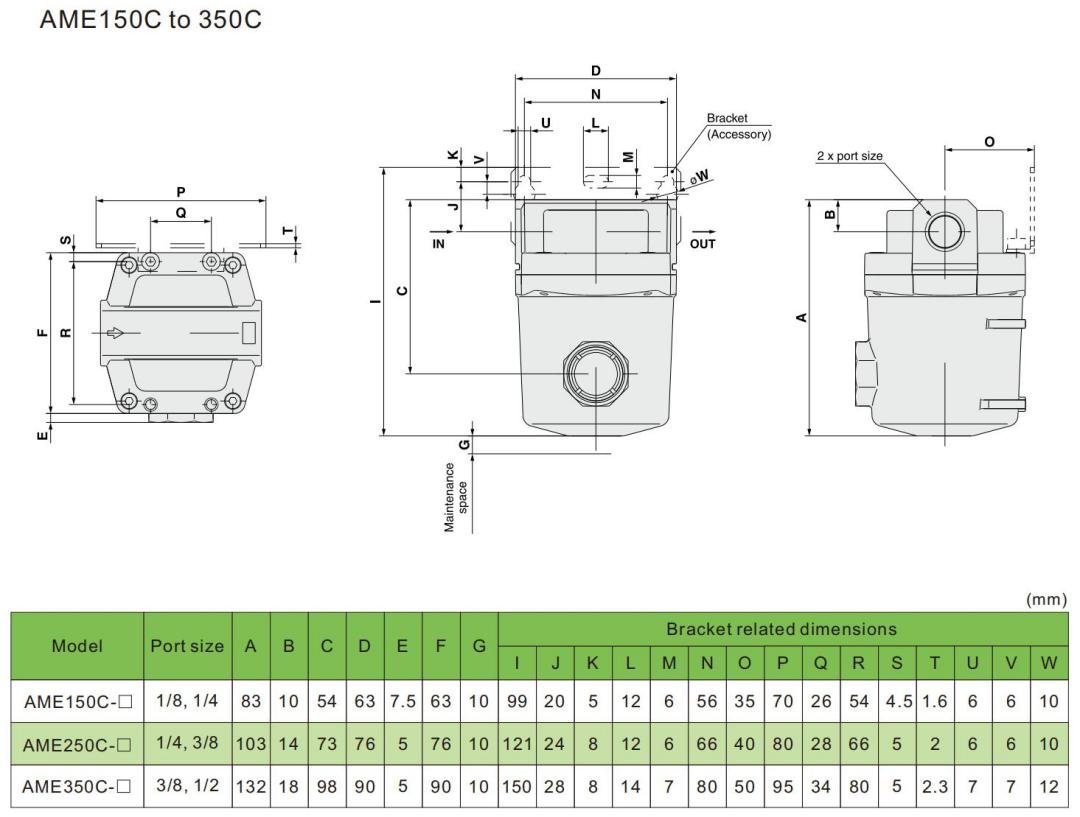

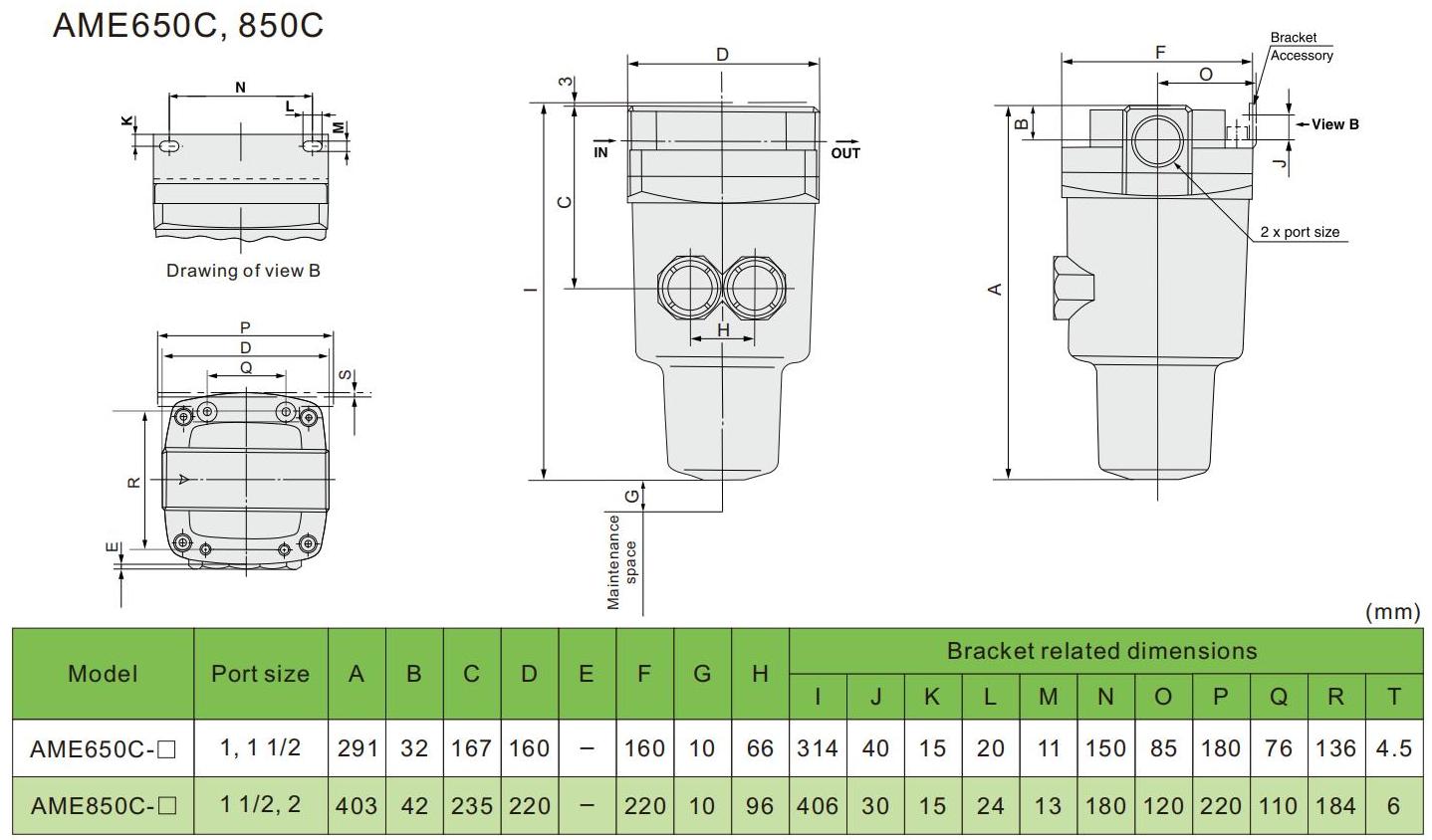

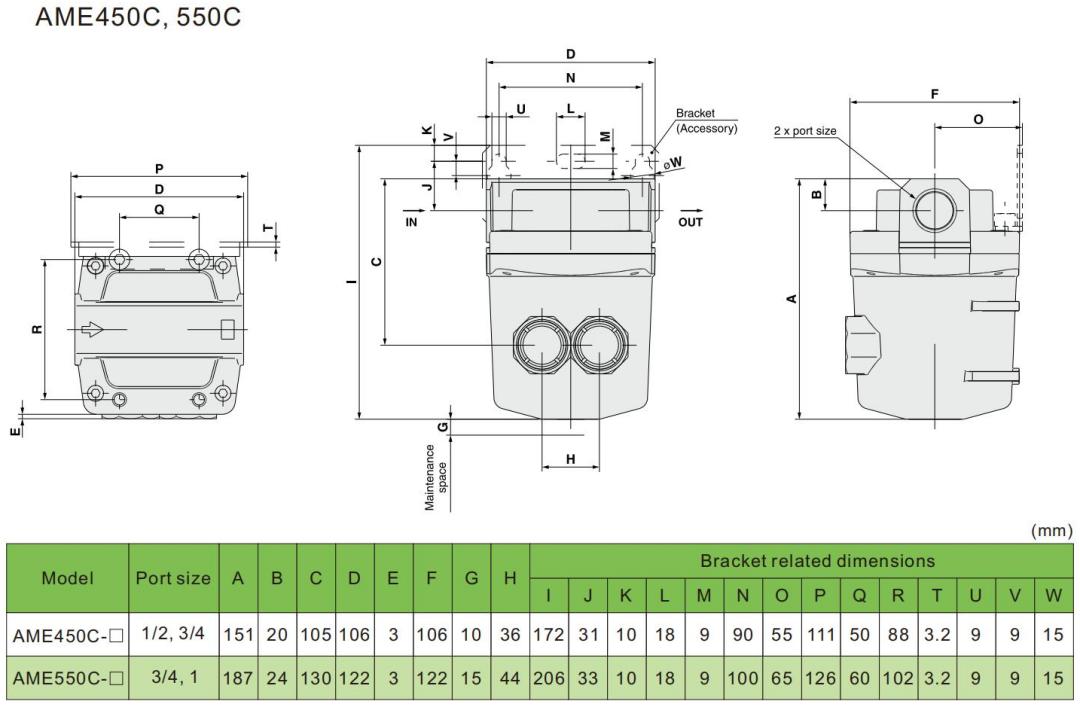

Hauptabmessungen
