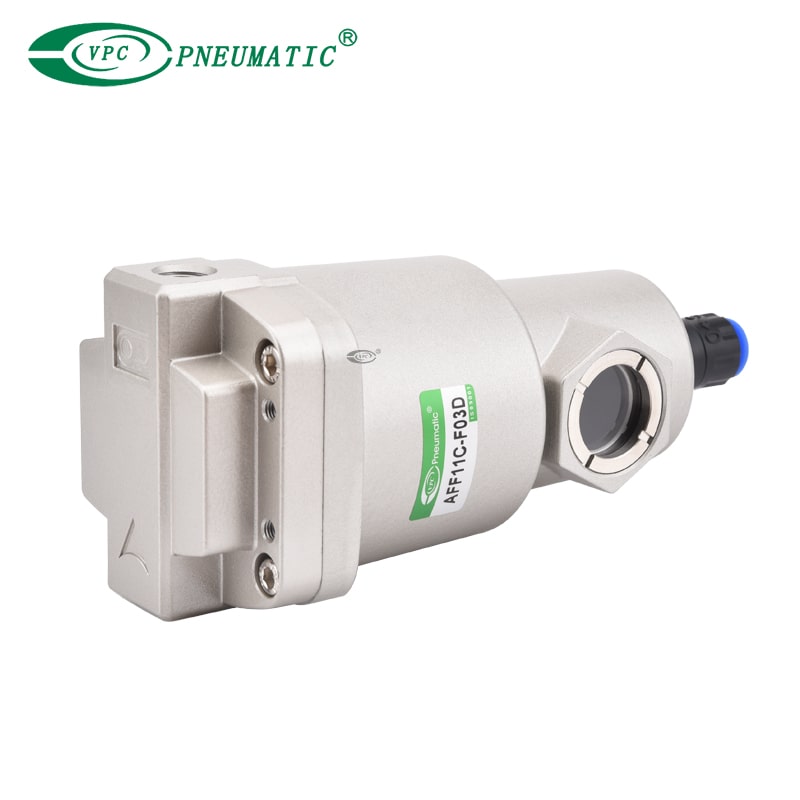

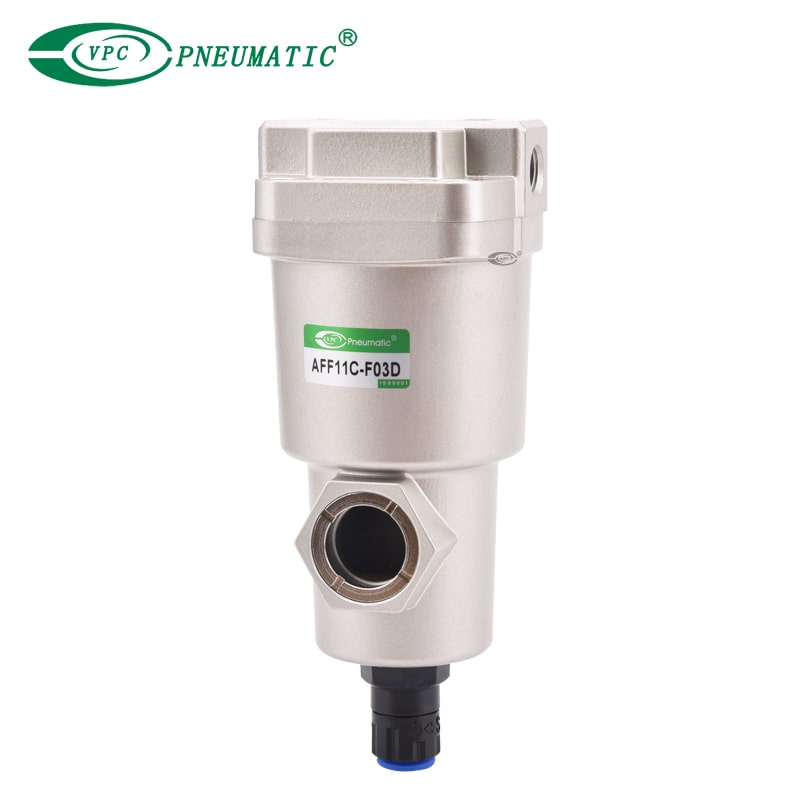

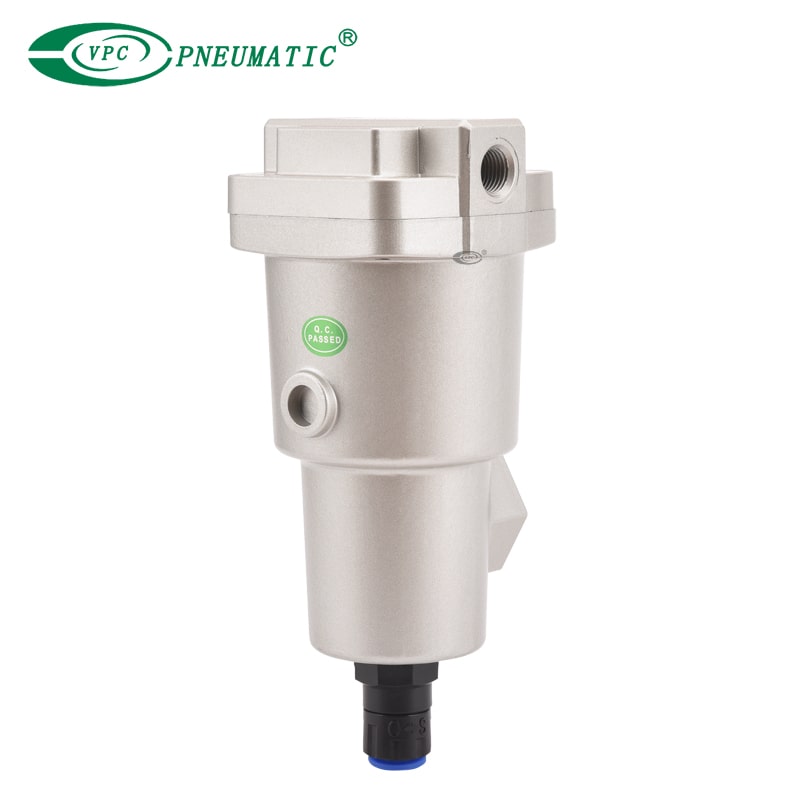

AFF -Serie Hauptleitungsfilter

AFF -Serie -Hauptleitungsfilter ist die erste Stufe in einem Luftreinigungsschema. Dieser grobe (3 μm) -Filter entfernt Fremdstoffe und Tröpfchen, um nachgeschaltete Trockner zu schützen und die Lebensdauer präziserer Filter zu verlängern. Einheiten können leicht gewartet werden, und es können schmutzige Elemente entsorgt werden, während nur die Filterschale behandelt wird.

Modell:
AFF8C-F04D-T
Produktmarke:
VPC Pneumatic

Arbeitsmedium:	Druckluft
Filterleistung:	3 µm (Filtrationseffizienz: 99%)
max.Arbeitsdruck:	1,0mpa
Arbeitstemperatur:	5 bis 60 ℃
Verfügbarkeitsstatus:



erkundigen In den Einkaufswagen

Produktbeschreibung

■ Produktfunktion

Partikelfiltration, grobe Tröpfchenentfernung.

1. Das Wasserabscheider des AFF -Filters kann Verunreinigungen wie Öl, Wasser und Fremdstoffe aus Druckluft entfernen. Es kann die Leistung eines nachgeschalteten Trockners verbessern, die Ersatzzeit von Präzisionsfilterelementen verlängern und ein Versagen von Geräten verhindern.

2. Modulare Verbindung fähig Aff2c ~ 22C/AFF37B, 75B/AFF75A ~ 220A.

3.. Optional Element Life Indicator.

4. Verfügbare Portgrößen: 1/8 'bis 2 ' (RC, NPT oder G)

■ Symbol

Wasserabscheiderfilter -Separatorfilter

Produktspezifikationen

Arbeitsmedium	Druckluft
Max. Arbeitsdruck ^*1	1,0mpa
Min. Arbeitsdruck ^*2	0,05 MPa
Beweisdruck	1,5 MPA
Arbeitstemperatur	5 bis 60 ℃
Filtrationsbewertung	3 µm (Filtrationseffizienz: 99%)
Elementersatzzeit	2 Jahre ^*1 oder wenn der Druckabfall 0,1 MPa erreichte

*1) Der maximale Betriebsdruck des AFF75A bis AFF220A beträgt 0,97 MPa, und die Ersatzdauer des Elements beträgt, wenn der Druckabfall 0,1 MPa oder nach 1 -Jahres -Betrieb erreicht.

*2) mit Auto -Abfluss: 0,1 MPa (kein Typ) oder 0,15 MPa (NC -Typ)

Kann Verunreinigungen wie Öl, Wasser und Fremde in Druckluft entfernen und die Funktion eines Trockners im Downstream verbessern, die Austauschzeit des Präzisionsfilterelements verlängern und Probleme mit der Ausrüstung verhindern.

Modell		Spezifikation				Zubehör Teil Nr. (Option)			Ersatzteile
Manueller Betrieb	Autoabfluss	Kompressorleistung (ca.)	Durchflussrate	Portgröße	Gewicht	Klammerbaugruppe	Druckanzeige (2PCS.)	Begleitflansch (2PCS.)	Elementbaugruppe
AFF2C-01- □	AFF2C-01D- □	2,2 kW	300 l/min	1/8	0,38 kg	AM-BM101	–———	–———	AFF-EL2B
AFF2C-02- □	AFF2C-02D- □			1/4
AFF4C-02- □	AFF4C-02D- □	3,7 kW	750L/min	1/4	0,55 kg	AM-BM102			AFF-EL4B
AFF4C-03- □	AFF4C-03D- □			3/8
AFF8C-03- □	AFF8C-03D- □	7,5 kW	1500 l/min	3/8	0,9 kg	AM-BM103			AFF-EL8B
AFF8C-04- □	AFF8C-04D- □			1/2
AFF11C-04- □	AFF11C-04D- □	11 kW	2200l/min	1/2	1,4 kg	AM-BM104			AFF-EL11B
AFF11C-06- □	AFF11C-06D- □			3/4
AFF22C-06- □	AFF22C-06D- □	22 kW	3700L/min	3/4	2,1 kg	AM-BM105			AFF-EL22B
AFF22C-10- □	AFF22C-10D- □			1
AFF37B-10- □	AFF37B-10D- □	37 kW	6000L/min	1	4,2 kg	BM56			AFF-EL37B
AFF37B-14- □	AFF37B-14D- □			1 1/2
AFF75B-14- □	AFF75B-14D- □	75 kW	12000l/min	1 1/2	10,5 kg	BM57			AFF-EL75B
AFF75B-20- □	AFF75B-20D- □			2
AFF75A-20- □	AFF75A-20D- □	75 kW	12400L/min	2B Flansch	50 kg	–———	G46-15-02	50 (2b) jis 10k ff	EC700-003n
AFF125A-30- □	AFF125A-30D- □	110 bis 125 kW	23700L/min	3B Flansch	52 kg			80 (3B) JIS 10K ff	EC700-003n
AFF150A-40- □	AFF150A-40D- □	150 kW	30000L/min	4B Flansch	72 kg			100 (4b) jis 10k ff	EC800-003n
AFF220A-40- □	AFF220A-40D- □	180 bis 220 kW	45000l/min	4B Flansch	87 kg			100 (4b) jis 10k ff	EC900-003n
