| Arbeitsmedium: | |
|---|---|
| Nennfiltrationsleistung: | |
| Arbeitstemperatur: | |
| Beweisdruck: | |
| Max.Betriebsdruck: | |

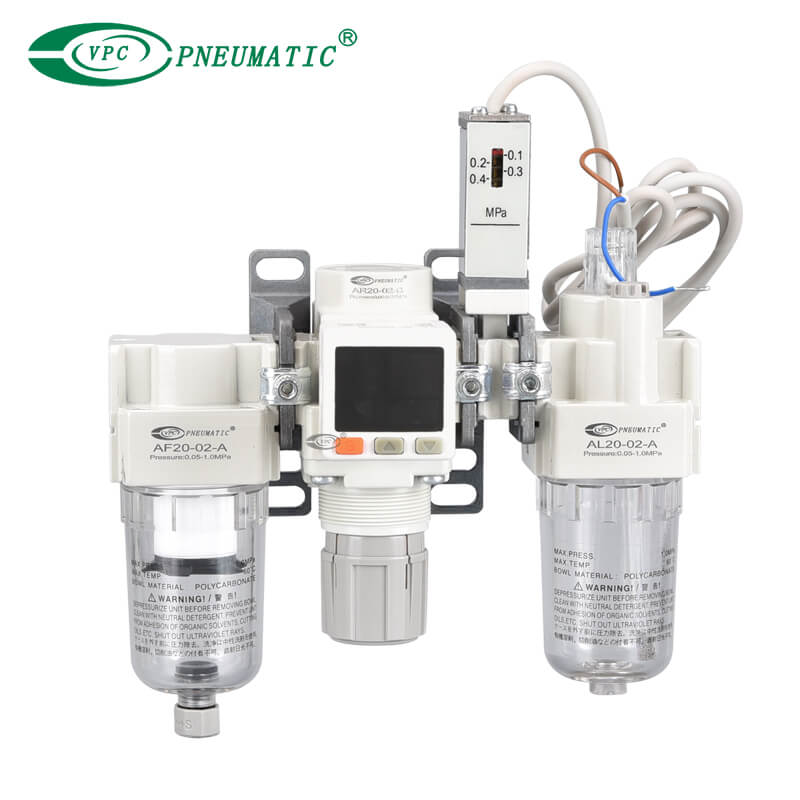

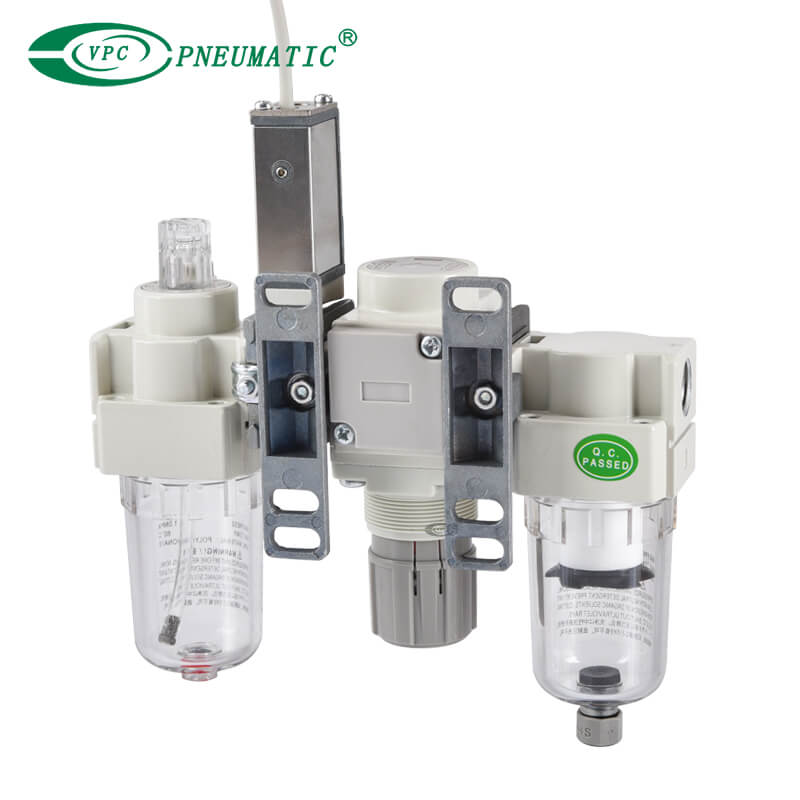

Produktbeschreibung

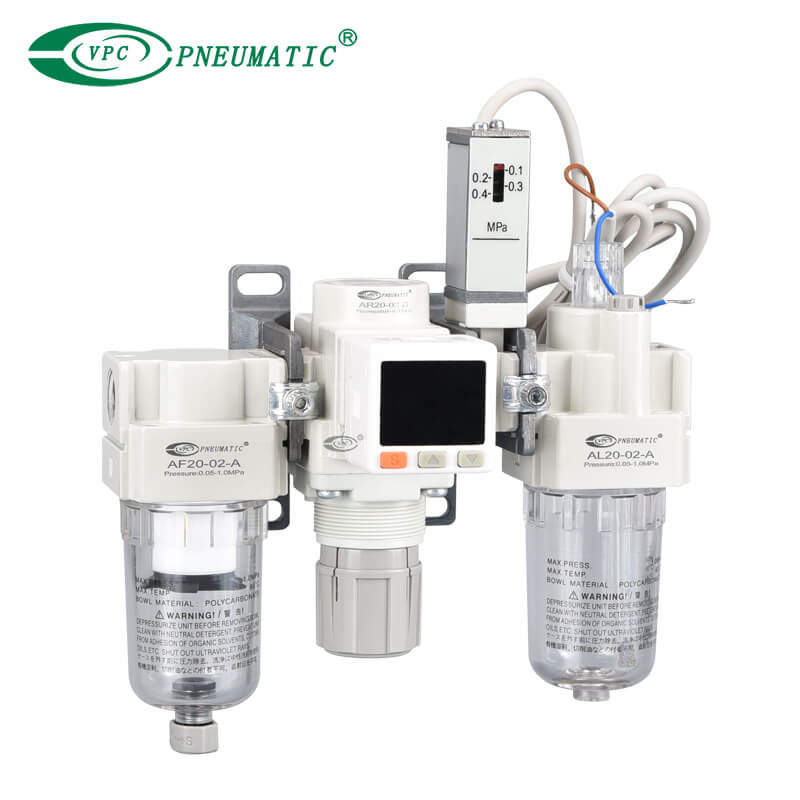

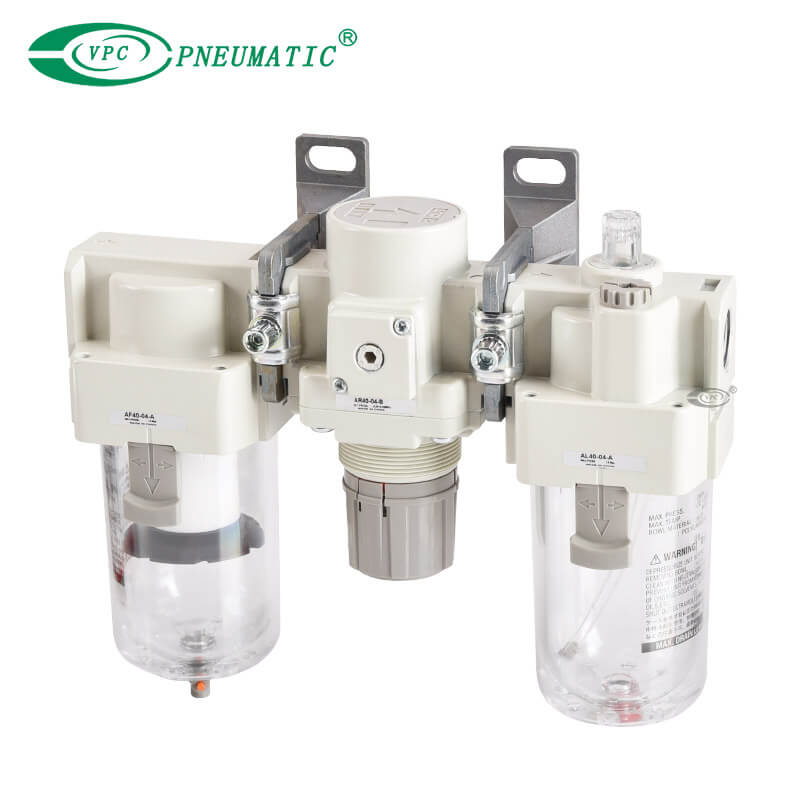

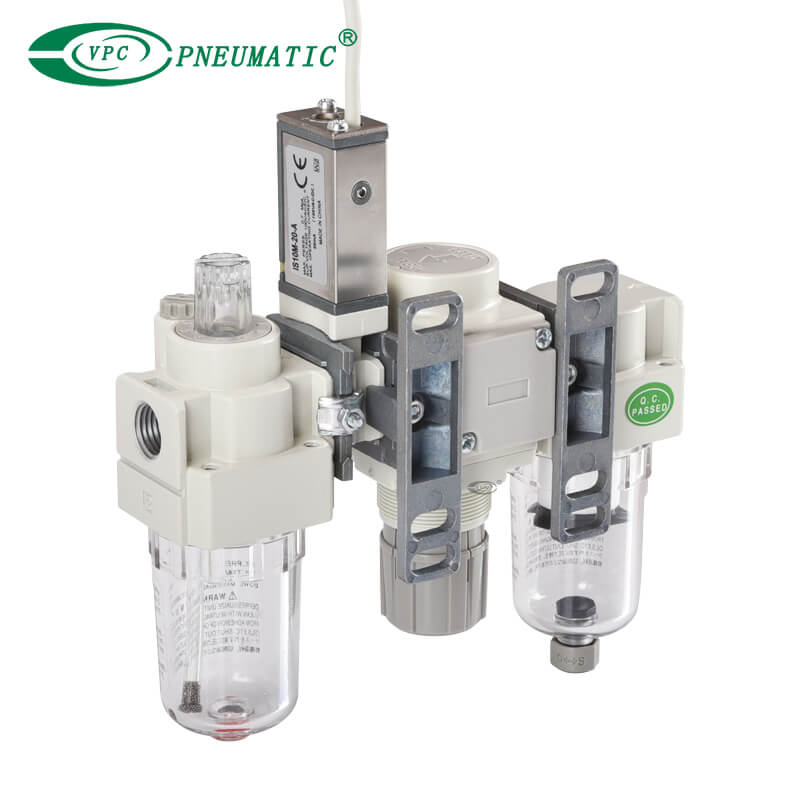

Die meisten Merkmale der Modelle AC-A und AC-B wurden für volle Sichtbarkeit in den transparenten Schüsselschutz des AC-D integriert. eingebettete Messgeräte und Druckschalter; Reduzierter Wartungsraum und vereinfachter Elementwechsel bei Filtern der AF-D-Serie.
1. Modularer Aufbau mit einheitlichem Karosseriestil. Montage austauschbar mit bestehendem Produkt
2. Erweitertes Sortiment an Rohradaptern, Schnittstellen und modularen Druckschaltern.
3. Einfacher Elementaustausch. Element und Schale sind einteilig. Der Austausch kann manuell erfolgen.
4. Energiesparregler. Druckabfall: Max. 50 % Verbesserung
5. Reduzierter Wartungsraum: max. 46 % Reduzierung
6. Rc-, NPT- oder G-Gewinde verfügbar.
Bestellbeispiel:
Option/Semi-Standard: Wählen Sie jeweils eine aus a Zu j.
Option/Semi-Standard-Symbol: Wenn mehr als eine Spezifikation erforderlich ist, geben Sie in an alphanumerische Reihenfolge.
Modell: AC30-F03DE1-16NR-D
*1) Die Ablaufführung ist NPT1/8 (gilt für AC20-D) und NPT1/4 (gilt für AC30-D bis AC60-D). Der automatische Entleerungsanschluss verfügt über einen Φ3/8'-Anschluss. Steckverbindung (gilt für AC30-D bis AC60-D).
*2) Die Ablaufführung ist G1/8 (gilt für AC20-D) und G1/4 (gilt für AC30-D bis AC60-D).
*3) Wenn kein Druck ausgeübt wird, verbleibt Kondensat in der Schüssel, das den automatischen Ablassmechanismus nicht startet. Ablassen des Restkondensats vor Beendigung des Tagesbetriebs empfohlen.
*4) Wenn der Kompressor klein ist [0,75 kW, Auslassstrom beträgt weniger als 100 l/min (ANR)], kann es während des Betriebs zu Luftleckagen aus dem Ablasshahn kommen Betriebsaufnahme. NC-Typ wird empfohlen.
*5) Wenn das Manometer angebracht ist, wird beim Standardtyp (0,85 MPa) ein 1,0-MPa-Manometer eingebaut. 0,4 MPa-Manometer für 0,2 MPa-Typ.
*6) Der Druck kann in manchen Fällen höher als der Spezifikationsdruck eingestellt werden, verwenden Sie jedoch einen Druck innerhalb des Spezifikationsbereichs.
*7) Ein Schüsselschutz ist serienmäßig im Lieferumfang enthalten (Polycarbonat).
*8) Ein Schüsselschutz ist standardmäßig im Lieferumfang enthalten (Nylon).
*9) Die Kombination aus automatischem Schwimmerablass C und D ist nicht verfügbar.
*10) Ohne Ventilfunktion.
*11) Die Kombination aus Metallschüssel 2 und 8 ist nicht verfügbar.
*12) Bei Auswahl von W: Luftfilter-Ablassanschluss ist der Ablasshahn eines Ölers mit Widerhaken ausgestattet.
*13) Für den Rohrgewindetyp: NPT Nicht verwendbar mit M: Rundes Manometer (mit Farbzone). Auf Anfrage für Sonderangebote erhältlich. Der digitale Druckschalter wird ausgestattet mit der Einheitenauswahlfunktion, zunächst Einstellung auf psi.
*14) Für Optionen: E1, E2, E3, E4
*15): Für den Rohrgewindetyp: nur NPT
*16) △: Mit Optionen auswählen: E1, E2, E3, E4
Produktspezifikationen
| Modell | AC20-D | AC30-D | AC40-D | AC40-06-D | AC50-D | AC60-D | |
| Komponente | Luftfilter[AF] | AF20-D | AF30-D | AF40-D | AF40-06-D | AF50-D | AF60-D |
| Regler[AR] | AR20-D | AR30-D | AR40-D | AR40-06-D | AR50-D | AR60-D | |
| Schmierstoffgeber[AL] | AL20-D | AL30-D | AL40-D | AL40-06-D | AL50-D | AL60-D | |
| Portgröße | 1/8, 1/4 | 1/4, 3/8 | 1/4, 3/8, 1/2 | 3/4 | 3/4, 1 | 1 | |
| Größe des Manometeranschlusses *1) [AR] | 1/8 | ||||||
| Arbeitsmedium | Saubere Luft | ||||||
| Arbeitstemperatur*2) | -5 bis 60 °C (kein Gefrieren) | ||||||
| Prüfdruck | 1,5 MPa | ||||||
| Max. Arbeitsdruck | 1,0 MPa | ||||||
| Automatischer Entleerungs-Minimum Betriebsdruck | NC [AF] | 0,1 MPa | 0,15 MPa | ||||
| NEIN [AF] | — | 0,1 MPa | |||||
| Druckbereich einstellen [AR] | 0,05 bis 0,85 MPa | ||||||
| Nominelle Filterfeinheit [AF] | 5 µm | ||||||
| Reinheitsklasse der Druckluft | ISO 8573-1:2010 [ 6 : 4 : − ] | ||||||
| Ablaufkapazität [AF] | 8 cm³ | 25 cm³ | 45 cm³ | ||||
Min. Tropfdurchflussmenge*3) [AL] | 15 l/min (ANR) | Anschlussgröße 1/4: 30 l/min (ANR) Anschlussgröße 3/8: 40 l/min (ANR) | Anschlussgröße 1/4: 30 l/min (ANR) Anschlussgröße 3/8: 40 l/min (ANR) Anschlussgröße 1/2: 50 l/min (ANR) | 50 l/min (ANR) | 190 l/min (ANR) | 220 l/min (ANR) | |
| Ölkapazität [AL] | 25 cm³ | 55 cm³ | 135 cm³ | ||||
| Empfohlenes Schmiermittel [AL] | Turbinenöl der Klasse 1 (ISO VG32) | ||||||
| Schüsselmaterial [AF/AL] | Polycarbonat | ||||||
| Schüsselschutz [AF/AL] | Semi-Standard (Stahl) | Standard (Polycarbonat) | |||||
| Bauwesen [AR] | Entlastender Typ | ||||||
*1) Manometer-Anschlussgewinde sind für FRL-Einheiten mit einem quadratischen eingebetteten Manometer oder mit einem digitalen Druckschalter nicht verfügbar.
*2) -5 bis 50 °C für Produkte mit digitalem Druckschalter.
*3) Die Durchflussrate beträgt 5 Tropfen oder mehr/Minute unter den folgenden Bedingungen: Eingangsdruck von 0,5 MPa; Turbinenöl der Klasse 1 (ISO VG32); Temperatur bei 20°C; Öleinstellventil vollständig geöffnet.
Nehmen Sie bei einem Kreislauf, der sich auf der Auslassseite wiederholt ein- und ausschaltet, die Einstellung so vor, dass der durchschnittliche Luftverbrauch pro Minute beträgt minimale Tropfdurchflussrate oder mehr.

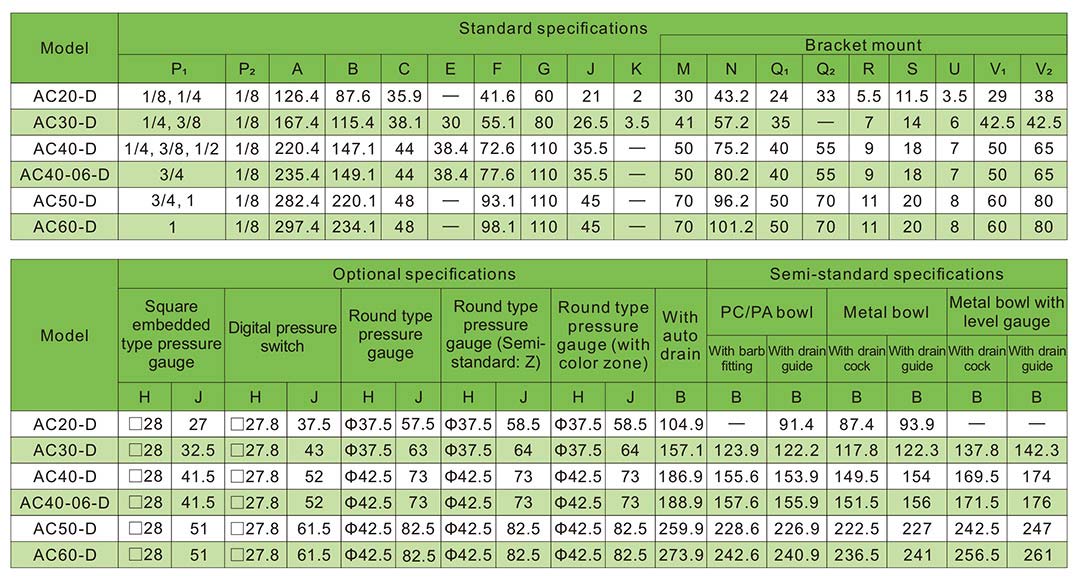

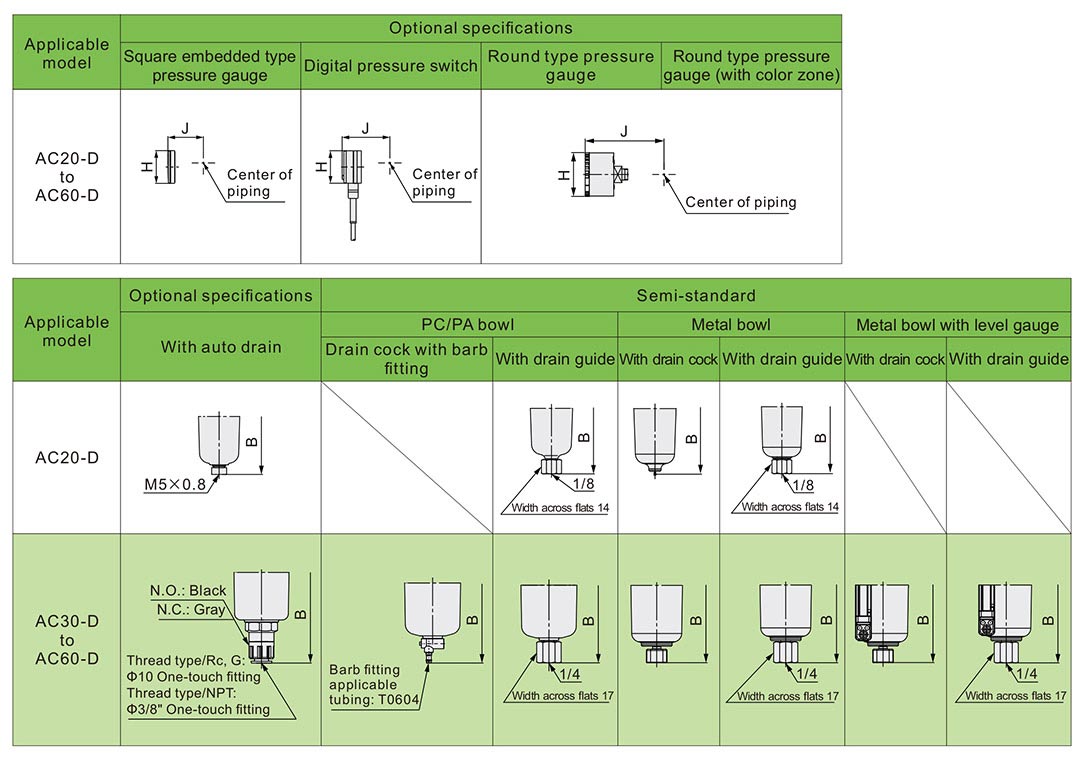

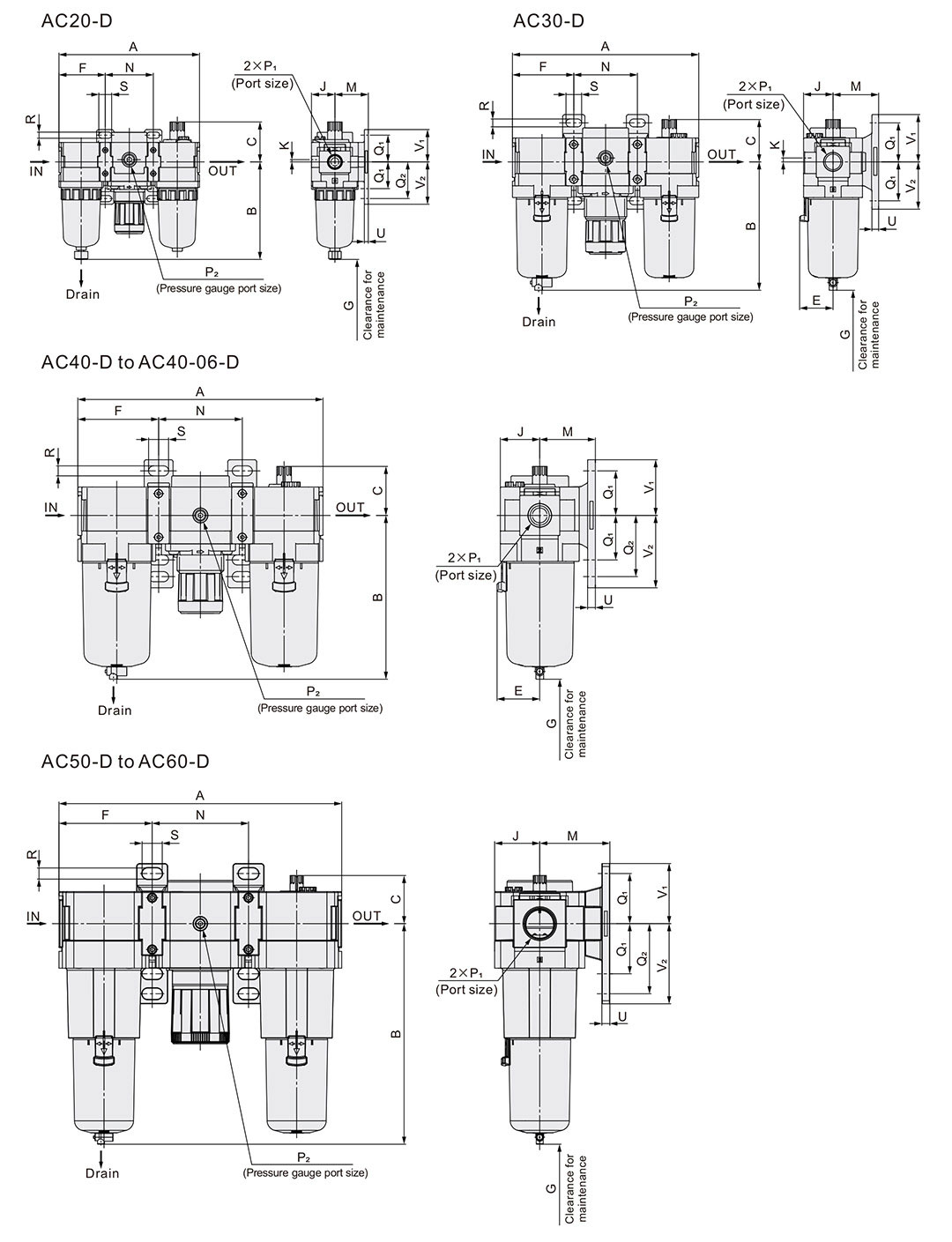

Hauptabmessungen

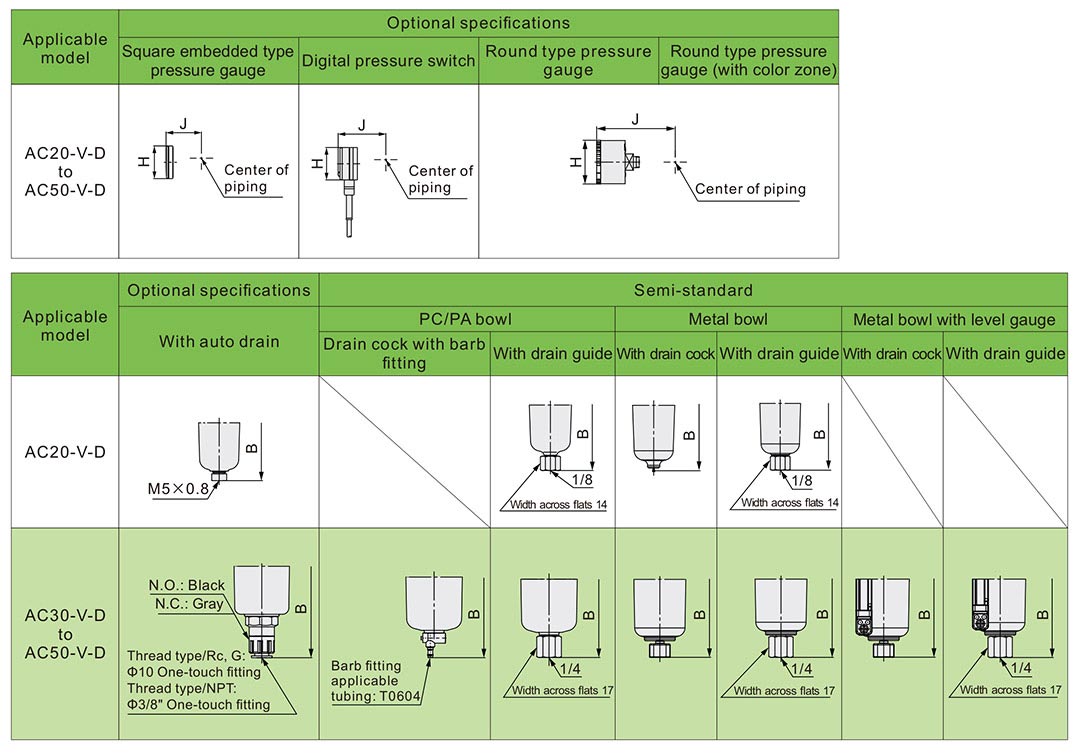

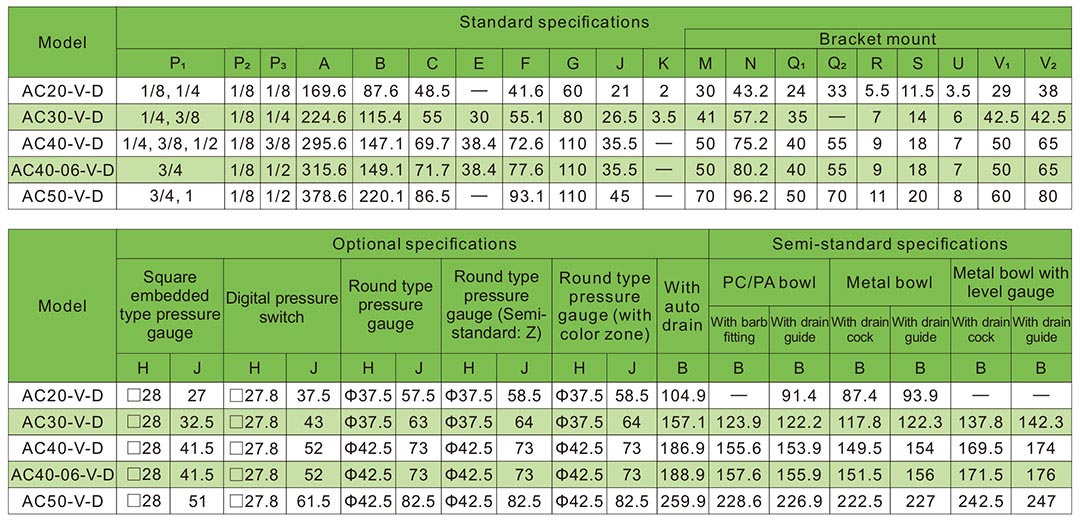

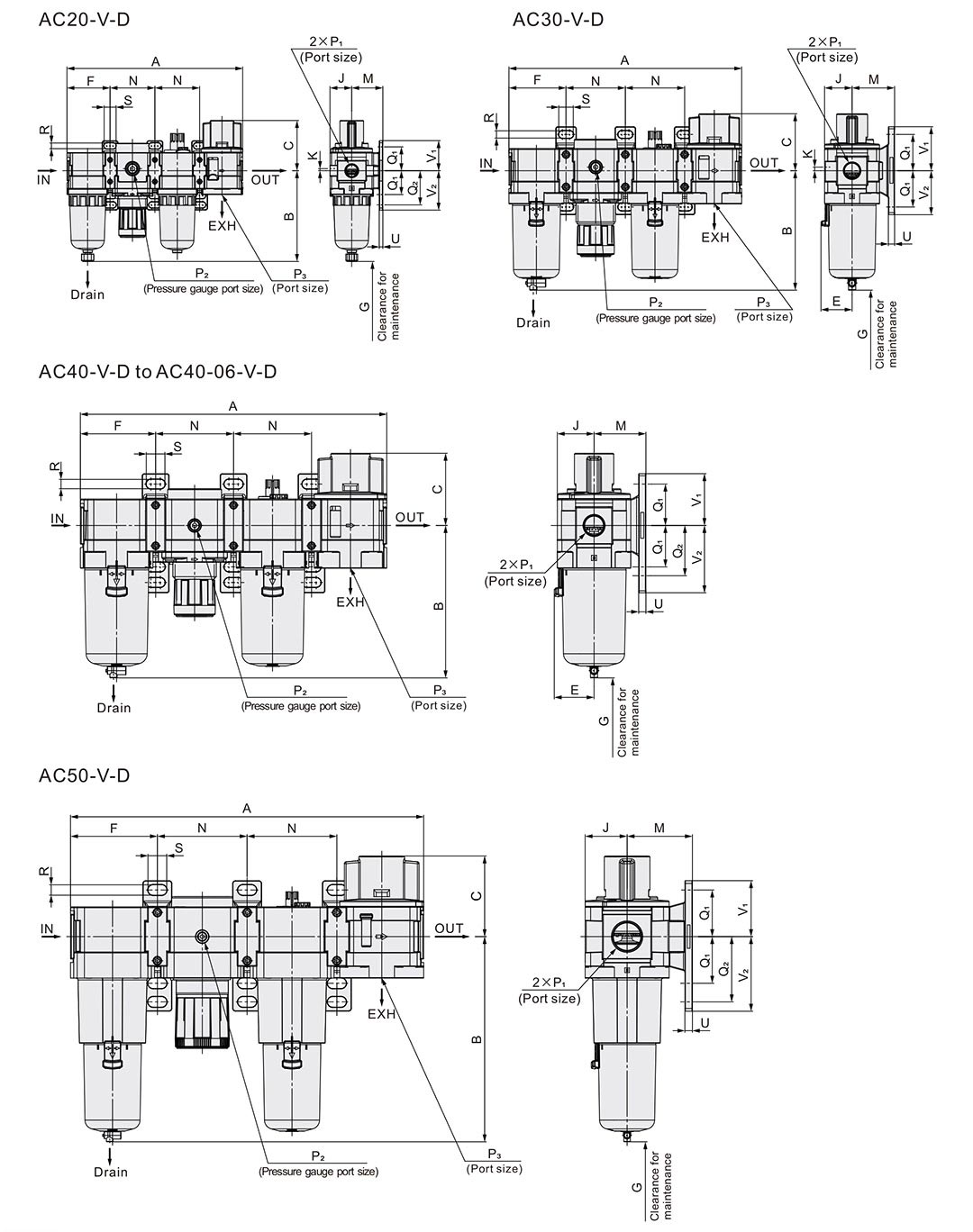

Mit Druckentlastungsventil mit 3 Anschlüssen (V)
