| Faden: | |
|---|---|
| Körpermaterial: | |
| Qualitätsgarantie: | |
Produktbeschreibung
1. Verbinden und trennen Sie sie unter Druck
Es ist nicht erforderlich, den Systemdruck freizusetzen und Zeit während der Wartung oder Einrichtung zu sparen.
2. für den häufigen Gebrauch ausgelegt
Hergestellt für die Haltbarkeit bei repetitiven Verbindungs-/Trennungsvorgängen, perfekt für die Anlageautomatisierung.
3.. Sicher und lecker
Zuverlässige Versiegelung sorgt für die Sicherheit und verhindert Luftleckage in industriellen Umgebungen.
4. Vielseitige Kompatibilität
Erhältlich in G1/8 bis G1/2 -Threads; Unterstützt Plastikrohre (6/4 bis 10/8) und Gummischläuche (6 × 14 bis 13 × 23).
5. Effizienz-Boosting-Design
Stromlinienwartung und verbessert den Automatisierungs -Workflow.
Anwendungen
Wird in pneumatischen Werkzeugen, Verpackungsmaschinen, automatisierten Montagelinien und industriellen Wartungssystemen verwendet.
Produktspezifikationen
| Modell | Spezifikation |
| Arbeitsmedium | Druckluft und andere Niederdruckflüssigkeiten |
| Arbeitstemperatur | 0 ℃ bis 80 ℃ (mit trockener Luft-20 ℃) |
| Arbeitsdruck | -0,99 bis 12 bar |
| Nenndruck | 6 Bar |
| Nenndurchmesser | 5 oder 7 mm |
| Ventilgruppe | Schnellveröffentlichungsventil |
| Konstruktion | Pubpet -Typ |
| Montage | Gewinde |
| Faden | Gaszylindrische ISO 228 (BSP) |
| Materialien | Nickel -plattierte Messing (gehärteter verzinkter Stahl nur für Kupplungen mit einer '8 ' als dritte Zahl im Code) - NBR -Siegel |
| Verbindungen | G1/8 - G1/4 - G3/8 - G1/2 für Kunststoffrohre und Gummischlauch |

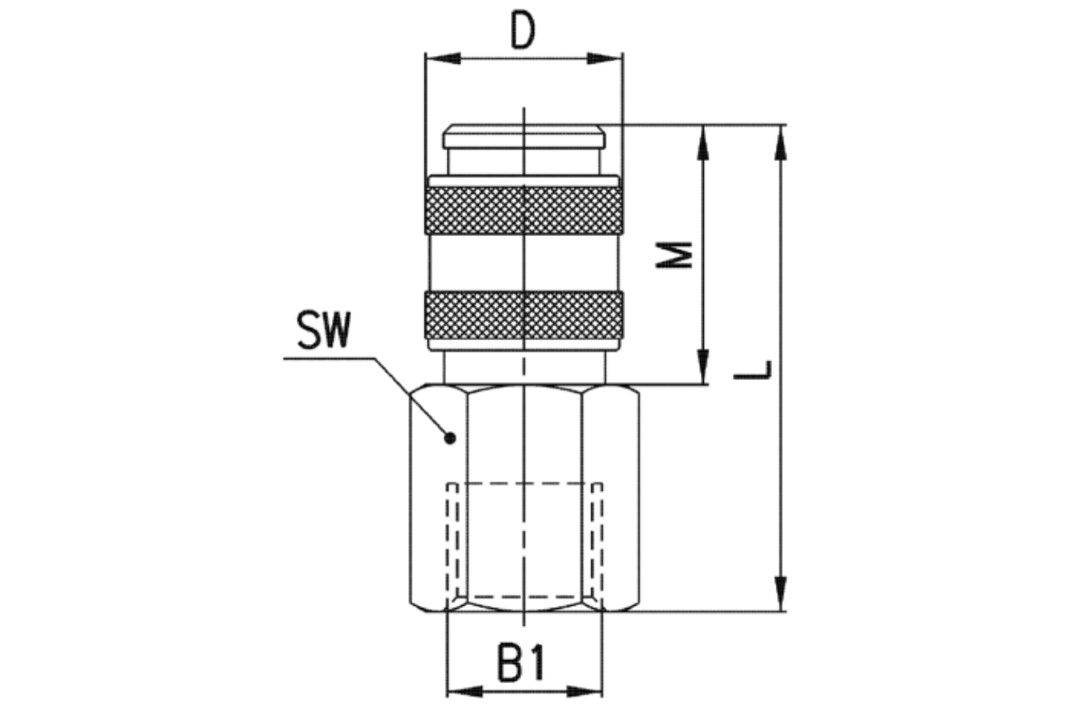

Hauptabmessungen
| Modell | A1 | Φ | D | L | M | SW | Gewicht (g) |
| 5053 1/8 | G1/8 | 5 | 17 | 37.5 | 20.5 | 14 | 33 |
| 5053 1/4 | G1/4 | 5 | 17 | 39.5 | 20.5 | 17 | 44 |
| 5083 1/4 | G1/4 | 7 | 25 | 47.5 | 34.5 | 17 | 88 |
| 5083 3/8 | G3/8 | 7 | 25 | 49 | 34.5 | 20 | 93 |
| 5083 1/2 | G1/2 | 7 | 25 | 53 | 34.5 | 24 | 103 |
