Produktbeschreibung
1. Standardisiert: entspricht der Namur-Standardspezifikation und kann austauschbar mit anderen Geräten verwendet werden, die dieser Norm entsprechen.
2. Multifunktionalität: Kann eine Vielzahl von Steuerfunktionen wie Schalten, Regeln und Abschalten realisieren.
3. Zuverlässigkeit: Stabile Leistung und zuverlässiger Betrieb, geeignet für den Langzeiteinsatz in industriellen Umgebungen.
4. Hohe Effizienz: Kann schnell auf Steuersignale reagieren und die Effizienz der Prozesssteuerung verbessern.
Produktspezifikationen

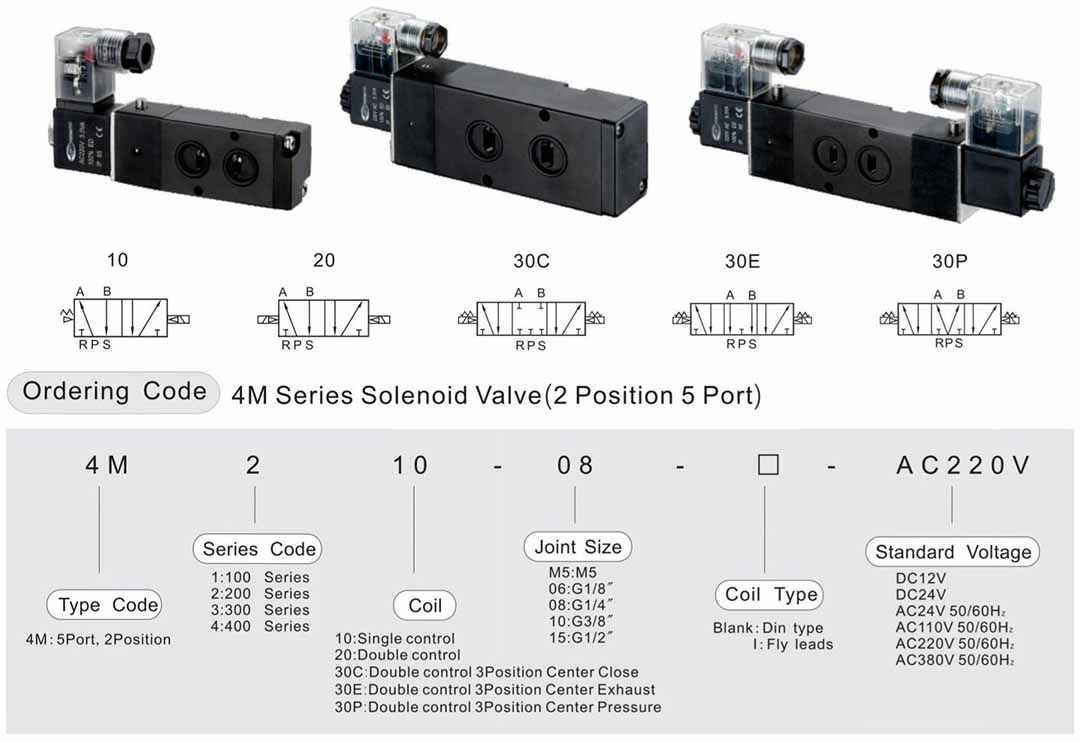

Model | 4M110-M5 | 4M110-06 | 4M210-06 | 4M210-08 | 4M310-08 | 4M310-10 | 4M410-10 | 4M410-15 | |
| 4M120-M5 | 4M120-06 | 4M220-06 | 4M220-08 | 4M320-08 | 4M320-10 | 4M420-10 | 4M420-15 | ||
| Working Mittel | Saubere Luft | ||||||||
| Schauspieltyp | Interner Leitfaden | ||||||||
Gelenkgröße | Import=M5 | Import=1/8 | Import=1/8 | Import=1/4 | Import=1/4 | Import=1/4 | Import=3/8 | Import=1/2 | |
| Exportieren=M5 | Export=1/8 | Export=1/8 | Export=1/8 | Export=1/4 | Export=3/8 | Export=3/8 | Export=1/2 | ||
| Querschnittsfläche | 5,5 mm² (CV=0,31) | 12mm² (CV=0,67) | 14mm² (CV=0,78) | 16mm² (CV=0,89) | 25mm² (Lebenslauf=1,4) | 30mm² (Lebenslauf=1,68) | 30mm² (Lebenslauf=1,68) | 50mm² (Lebenslauf=2,79) | |
| Arbeitsdruck | 0,15 bis 0,9 MPa | ||||||||
| Max.Druck | 1,2 MPa | ||||||||
| Arbeitstemperatur | -5 bis 60℃ | ||||||||
| Spannungsbereich | -15 % bis 10 % | ||||||||
| Hitzebeständige Sorte | B | ||||||||
| Schutzklasse | IP65 (DIN40050) | ||||||||
| Spulentyp | Din-Typ, Fliegende Leads | ||||||||
| Max.Wirkhäufigkeit | 4 mal/s | ||||||||

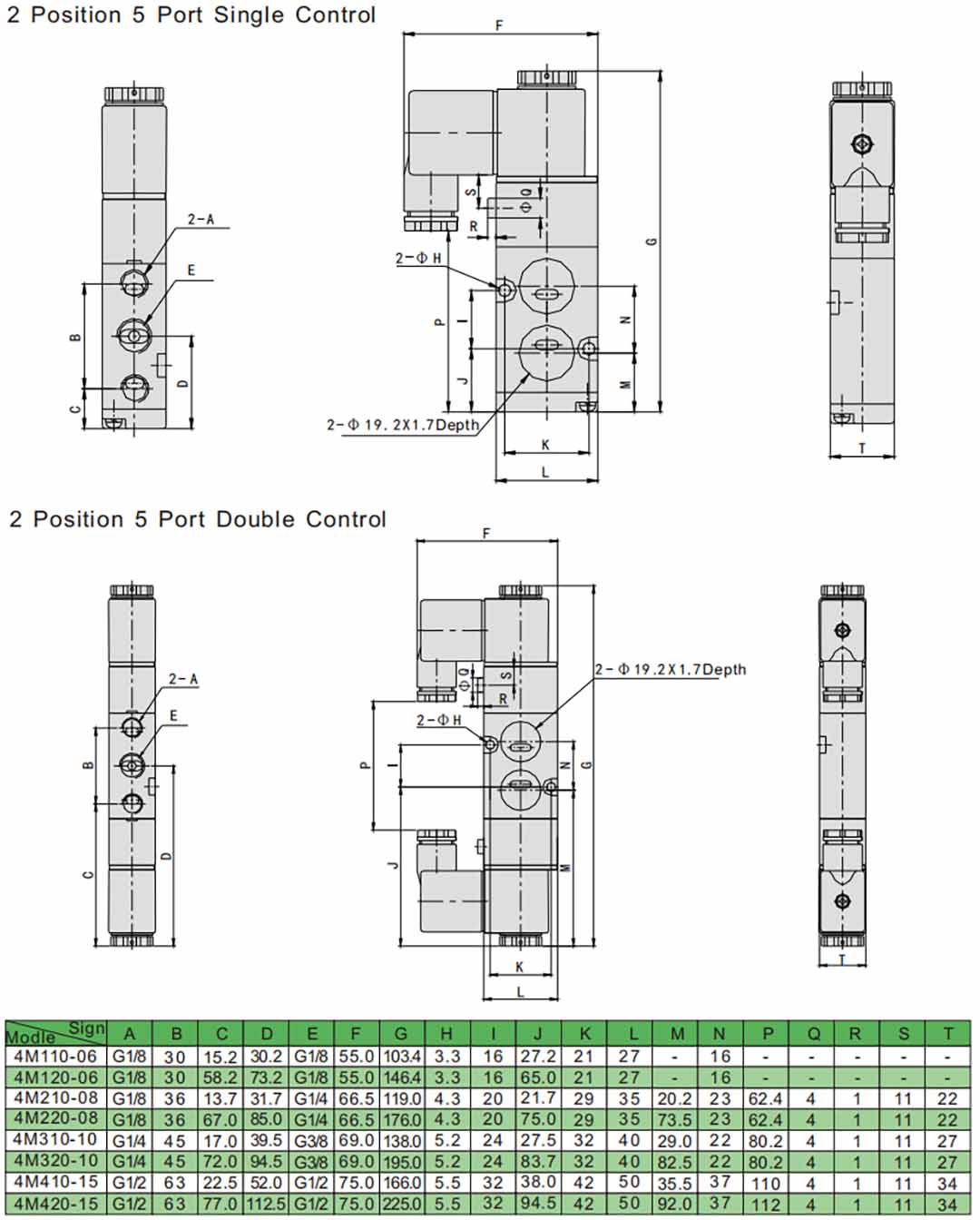

Hauptabmessungen
Produkt-FAQ
Q1.Was ist ein NAMUR-Magnetventil?
Das Namur-Magnetventil ist ein Spezialventil zur Steuerung des Luft- oder Gasstroms in pneumatischen Systemen, insbesondere zur Betätigung pneumatischer Aktuatoren.
Das Namur-Magnetventil der 4M-Serie ermöglicht den direkten Anschluss an pneumatische Antriebe, ohne dass zusätzliche Rohrleitungen erforderlich sind, wodurch die Installationszeit und mögliche Leckstellen reduziert werden.
Das Namur-Magnetventil zeichnet sich durch seine robuste Bauweise aus und ist für den effizienten Betrieb in rauen Industrieumgebungen konzipiert und bietet hohe Zuverlässigkeit und Langlebigkeit.Es funktioniert typischerweise nach einem einfachen Prinzip: Durch Erregen des Magnetventils wird die Ventilposition verschoben und der Flussweg des Steuermediums geändert, um das angeschlossene Gerät zu betätigen.Diese Ventile sind in verschiedenen Materialien erhältlich, um unterschiedlichen Anwendungsanforderungen gerecht zu werden, z. B. Messing, Edelstahl und Aluminium. Sie sind vielseitig und können in einer Vielzahl von Branchen eingesetzt werden, darunter in der chemischen Verarbeitung, Wasseraufbereitung sowie in der Öl- und Gasindustrie.
Darüber hinaus verfügen Namur-Magnetventile häufig über Optionen zur manuellen Überbrückung, die es dem Bediener ermöglichen, die Ventilposition bei Stromausfall oder zu Wartungszwecken manuell umzuschalten.Ihr kompaktes Design, kombiniert mit der Möglichkeit der direkten Montage an Aktoren, macht sie zu einer effizienten und platzsparenden Lösung für automatisierte Prozesse.
Q2. Was bedeutet NAMUR-Montage?
NAMUR-Montage (Normenarbeitsgemeinschaft für Mess- und Regeltechnik in der Chemischen Industrie) bezieht sich auf eine standardisierte Montagekonfiguration, die hauptsächlich beim Einbau von Magnetventilen und anderen pneumatischen oder hydraulischen Geräten in industriellen Automatisierungssystemen verwendet wird.
Bei der NAMUR-Montage wird das Magnetventil oder der Stellantrieb direkt an eine NAMUR-Schnittstelle angeschlossen, die sich normalerweise am pneumatischen Stellantrieb eines Ventils oder eines ähnlichen Geräts befindet.Diese Schnittstelle besteht aus einem spezifischen Muster von Befestigungslöchern und -schlitzen sowie standardisierten Anschlussanschlüssen für Luftversorgung und Steuersignale.
