Produktbeschreibung
1. Eigenschaften
① Normalerweise offen, offen im stromlosen Zustand, geschlossen im stromlosen Zustand.
② 2W Magnetventile sind in der Lage, bei einem Differenzdruck von Null zu arbeiten.
2. Anwendbar Flüssigkeiten
① Luft, Öl, Gas, Wasser und Flüssigkeiten mit niedriger Viskosität.
② Der Dichtungsring aus EPDM/VITON-Material ist auch für wenig korrosive flüssige oder gasförmige Medien erhältlich.
3. Ungeeignete Flüssigkeiten
① Flüssigkeiten, die nach dem Erhitzen flüssig werden und werden nach dem Abkühlen fest.
② Stark ätzende Flüssigkeiten.
③ Flüssigkeiten mit einer kinematischen Viskosität über 50 CST.
Notiz:
* Stellen Sie vor der Installation sicher, dass das Rohr sauber ist.
* Für eine längere Lebensdauer befestigen Sie bitte einen Y-Rahmenfilter vor dem Magnetventil.
Hinweis: Nur die Ventile 2W160, 2W200 und 2W250 können den normal offenen Typ herstellen.
Produktspezifikationen

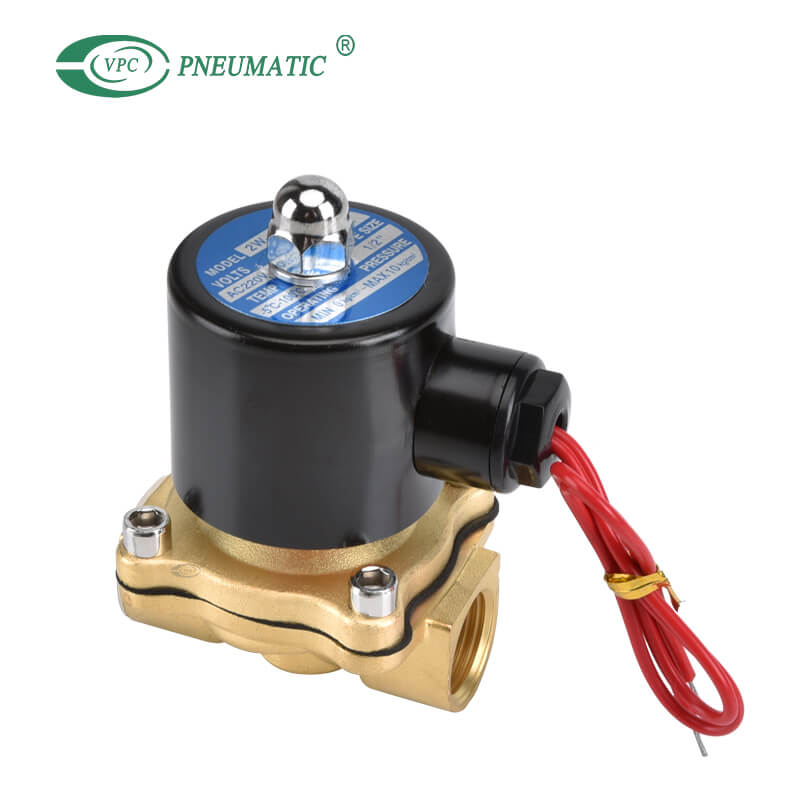

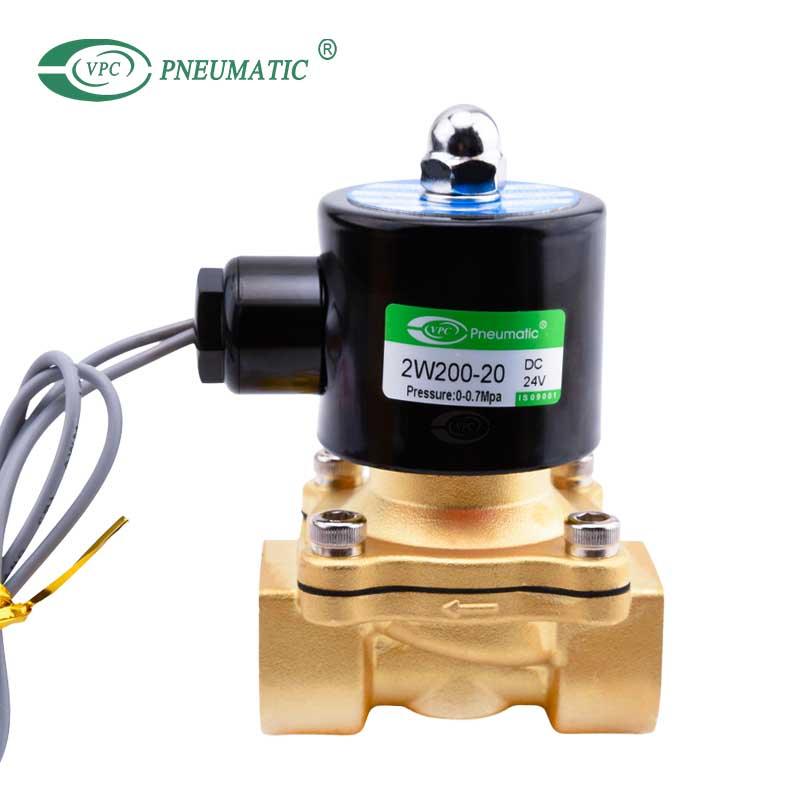

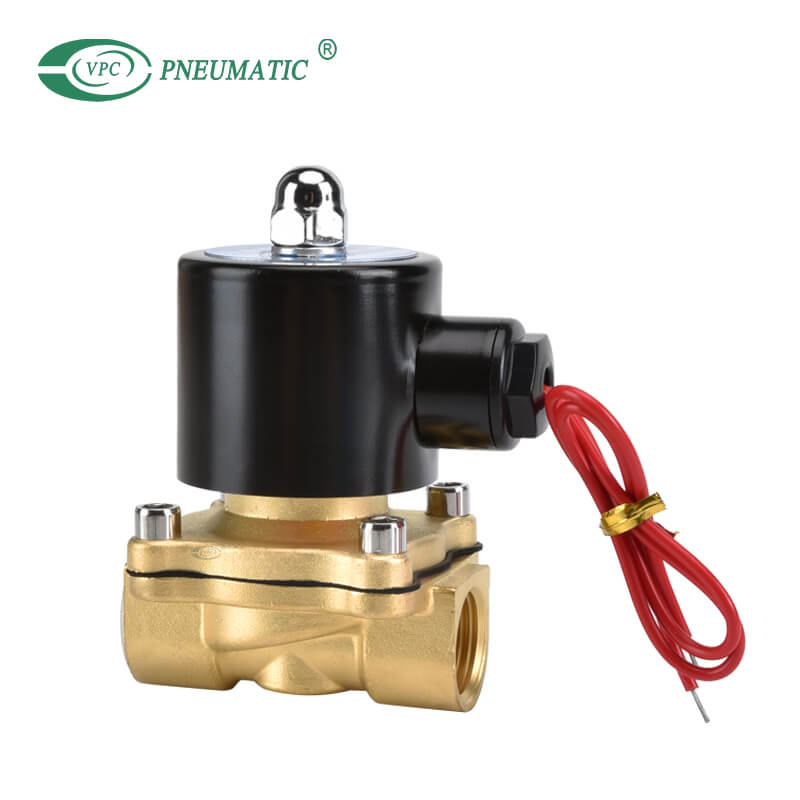

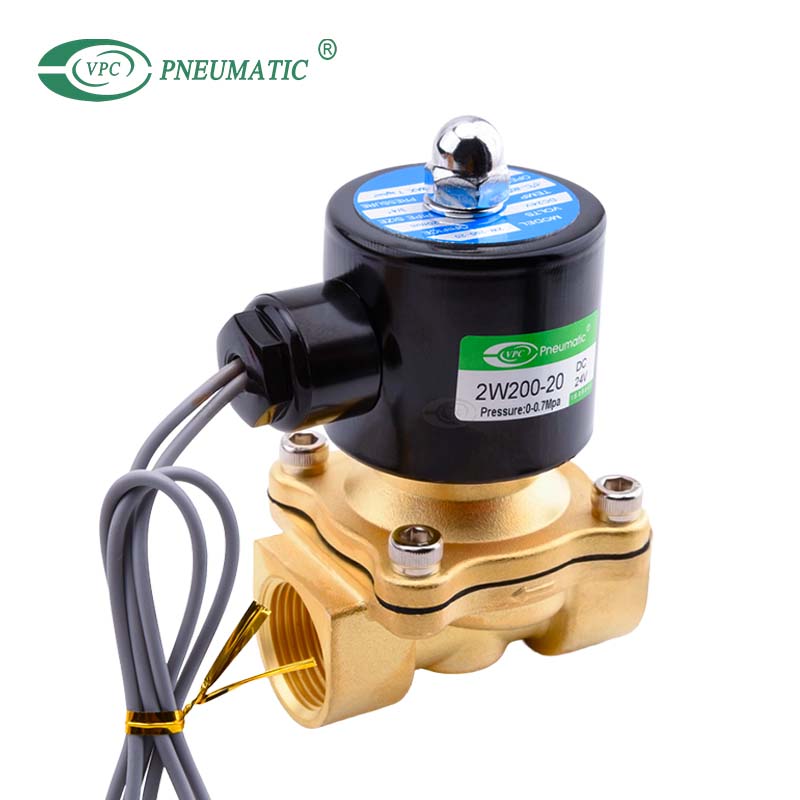

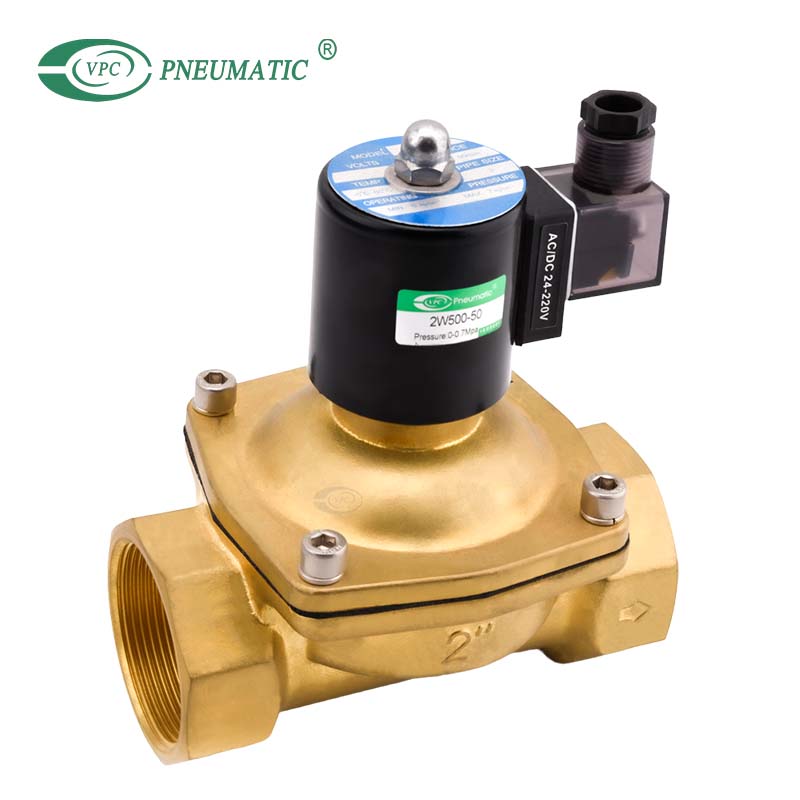

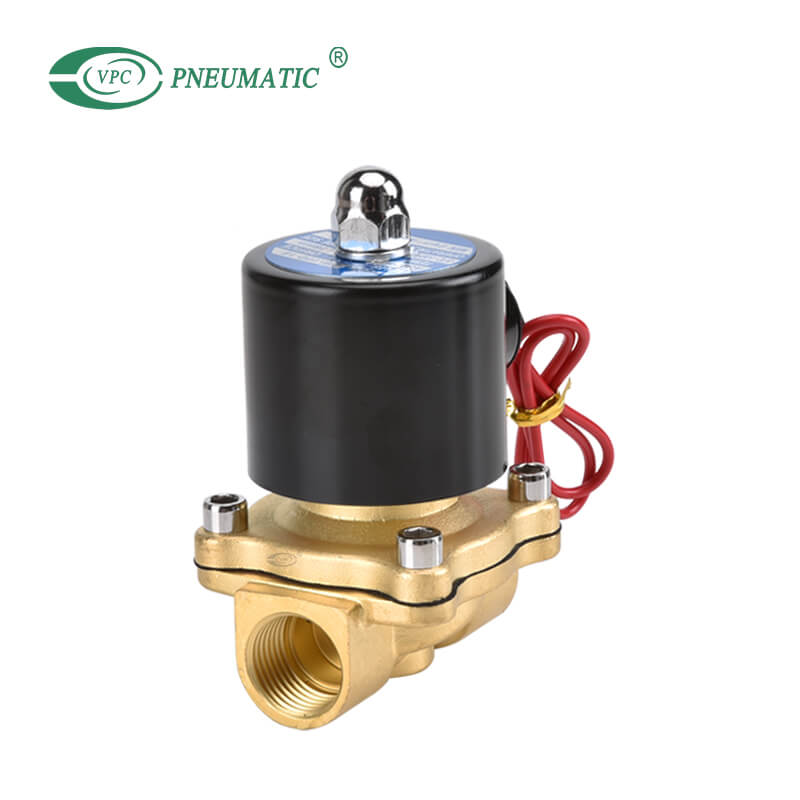

Modell | 2W160-10 | 2W160-15 | 2W200-20 | 2W250-25 | 2W350-35 | 2W400-40 | 2W500-50 |
Arbeitsmedium | Luft, Wasser, Öl, Gas | ||||||
Schauspieltyp | Direkt wirkender Typ | ||||||
Kontrollstil | Normal geschlossen / Normal geöffnet | ||||||
Öffnung | 16mm | 20mm | 25mm | 35mm | 40mm | 50mm | |
CV-Wert | 4.8 | 7.6 | 12 | 24 | 29 | 48 | |
Gelenkgröße | G3/8' | G1/2' | G3/4' | G1' | G11/4' | G11/2' | G2' |
Arbeitsdruck | Luft: 0~0,7 MPa Wasser: 0 ~ 0,5 MPa Öl: 0~0,5 MPa Gas: 0 ~ 0,7 MPa | ||||||
Max.Druck | 1,05 MPa | ||||||
Arbeitstemperatur | -5~80℃ (Die Temperatur kann -5~150℃ erreichen, wenn die Dichtung ausgetauscht wird) | ||||||
Ventilkörper | Messing | ||||||
Dichtungsmaterial | NBR, VITON | ||||||
Hauptabmessungen
| Modell | A (mm) | B (mm) | C (mm) | D (mm) | K (mm) |
| 2W160-10 | 101.5 | 57 | 117 | 69 | 3/8' |
| 2W160-15 | 101.5 | 57 | 117 | 69 | 1/2' |
| 2W200-20 | 107 | 57 | 117 | 69 | 3/4' |
| 2W250-25 | 111.5 | 73.5 | 134.5 | 99 | 1' |
| 2W350-35 | 142 | 95 | 172 | 123 | 11/4' |
| 2W400-40 | 142 | 95 | 172 | 123 | 11/2 |
| 2W500-50 | 172 | 123 | 209 | 168 | 2' |
Produkt-FAQ
Q1.Was ist ein Magnetventil?
Magnetventile sind Steuereinheiten, die, wenn sie elektrisch mit Strom versorgt oder nicht mit Strom versorgt werden, den Flüssigkeitsfluss entweder abschalten oder zulassen.Der Aktor ist ein Elektromagnet.Bei Bestromung baut sich ein Magnetfeld auf, das einen Stößel oder Schwenkanker gegen die Wirkung einer Feder zieht.
Q2.Wie funktioniert ein Soloventil?
Magnetventile bestehen aus einer Spule, einem Kolben und einer Hülsenbaugruppe.Bei normalerweise geschlossenen Ventilen hält eine Kolbenrückholfeder den Kolben gegen die Öffnung und verhindert den Durchfluss.Sobald die Magnetspule mit Strom versorgt wird, hebt das resultierende Magnetfeld den Kolben an und ermöglicht so den Durchfluss.
Q3.Wie werden Zweiwege-Magnetventile verwendet?
Ein 2-Wege-Magnetventil verfügt über zwei Anschlüsse, einen Einlass und einen Auslass.Die Strömungsrichtung ist für den ordnungsgemäßen Betrieb von entscheidender Bedeutung, daher gibt es normalerweise einen Pfeil, der die Strömungsrichtung anzeigt.Sie dienen zum Starten/Stoppen des Gas-/Flüssigkeitsflusses und sind meist normalerweise geschlossen.Bei Stromausfall schließt das Ventil.
Q4.Was verursacht einen Magnetfehler?
Ein Ausfall der Magnetspule kann durch eine Reihe von Faktoren verursacht werden.Das Anlegen einer falschen Spannung an die Spule führt zum Ausfall der Spule und kann zum Durchbrennen der Spule führen.Auch elektrische Überspannungen oder Spannungsspitzen können die Spule beschädigen.Durchgebrannte Spulen können nicht repariert werden und müssen ersetzt werden.Überprüfen Sie, ob die Durchflussrichtung mit den Anzeigen am Ventilgehäuse übereinstimmt oder innerhalb der im Ventilhandbuch angegebenen Grenzen liegt.
