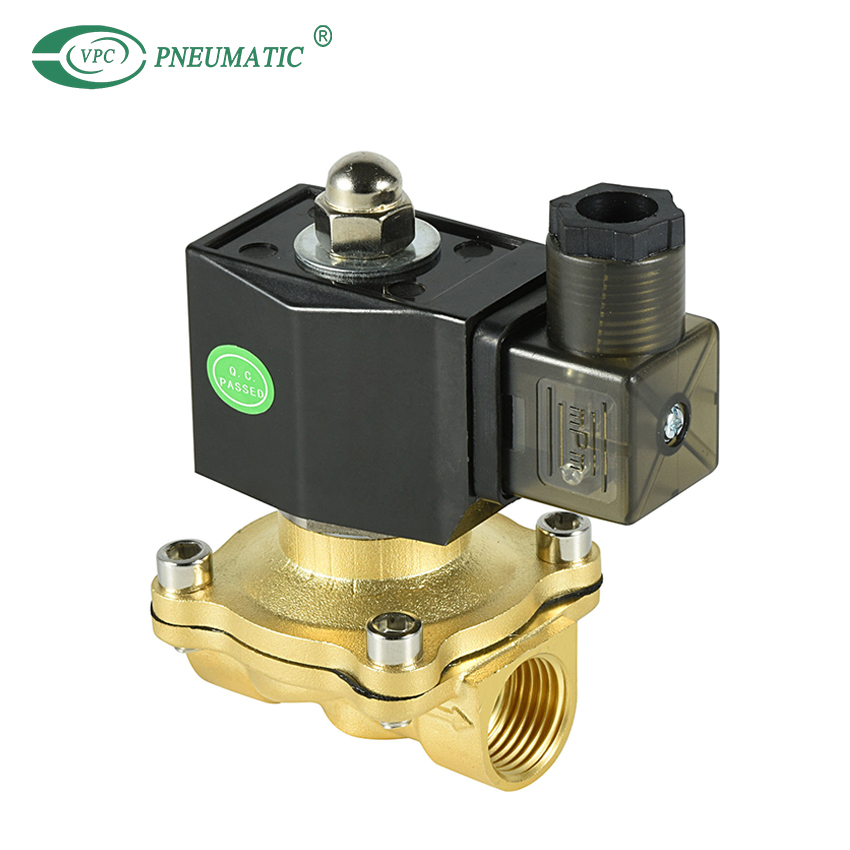

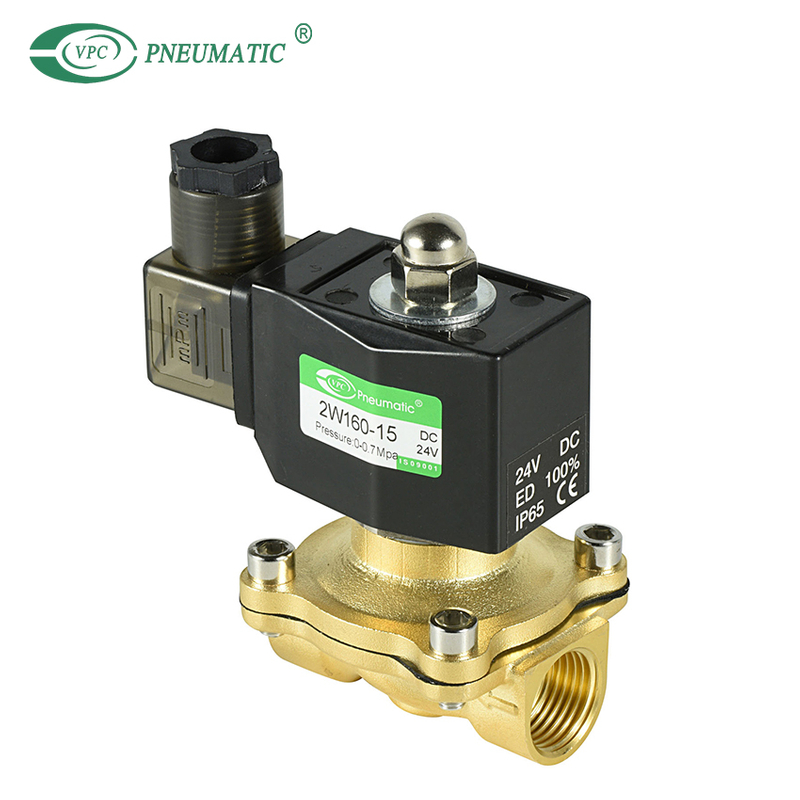

Direkt wirkendes 2/2-Wege-Magnetventil der Serie 2W, große Öffnung, DIN-Typ
Direkt wirkendes 2/2-Wege-Magnetventil der Serie 2W, große Öffnung, DIN-Typ Direkt wirkendes 2/2-Wege-Magnetventil der Serie 2W, große Öffnung, DIN-Typ
Direkt wirkendes 2/2-Wege-Magnetventil der Serie 2W, große Öffnung, DIN-Typ Direkt wirkendes 2/2-Wege-Magnetventil der Serie 2W, große Öffnung, DIN-Typ

loading

Direkt wirkendes 2/2-Wege-Magnetventil der Serie 2W, große Öffnung, DIN-Typ

Anteil an:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • Normal offen und normal geschlossen, verfügbares Gehäuse: Messing;
  • Für unterschiedliche Medien stehen mehrere Dichtungen zur Verfügung;
  • Großer Größenbereich von 3/8' bis 2', mit Gewinde- und Flanschanschluss;
  • Membran-Pilotmagnetventil mit niedrigerem Arbeitsdruck.
  • 2W160-15FD

  • VPC Pneumatic

  • 8481804090

Arbeitsmedium:
Typ:
Arbeitstemperatur:
Arbeitsdruck:
Körpermaterial:
Verfügbarkeitsstatus:

Produktbeschreibung

■  Produkteigenschaft

1. Eigenschaften

① Normalerweise offen, offen im stromlosen Zustand, geschlossen im stromlosen Zustand.

②  2W Magnetventile  sind in der Lage, bei einem Differenzdruck von Null zu arbeiten.


2.  Anwendbar  Flüssigkeiten

① Luft, Öl, Gas, Wasser und Flüssigkeiten mit niedriger Viskosität.

② Der Dichtungsring aus EPDM/VITON-Material ist auch für wenig korrosive flüssige oder gasförmige Medien erhältlich.


3. Ungeeignete Flüssigkeiten

① Flüssigkeiten, die nach dem Erhitzen flüssig werden und  werden nach dem Abkühlen fest.

② Stark ätzende Flüssigkeiten.

③ Flüssigkeiten mit einer kinematischen Viskosität über 50 CST.


Notiz:

* Stellen Sie vor der Installation sicher, dass das Rohr sauber ist.

* Für eine längere Lebensdauer befestigen Sie bitte einen Y-Rahmenfilter vor dem Magnetventil.


 Symbol

Datenblatt zum Magnetventil 2w-160-15

Hinweis: Nur die Ventile 2W160, 2W200 und 2W250 können einen normal offenen Typ herstellen.


Produktspezifikationen

Modell
2W160-10
2W160-15
2W200-20
2W250-25
2W350-35
2W400-40
2W500-50
Arbeitsmedium
Luft, Wasser, Öl, Gas
Schauspieltyp
Direkt wirkender Typ
Kontrollstil
Normal geschlossen/Normal offen
Öffnung
16mm
20mm
25mm
35mm
40mm
50mm
CV-Wert
4.8
7.6
12
24
29
48
Gelenkgröße
G3/8'
G1/2'
G3/4'
G1'
G11/4'
G11/2'
G2'
Arbeitsdruck
Luft: 0 bis 0,7 MPa;Wasser: 0 bis 0,5 MPa;Öl: 0 bis 0,5 MPa;Gas: 0 bis 0,7 MPa
Max.Druck
1,05 MPa
Arbeitstemperatur
-5 bis +80℃ (Die Temperatur kann -5 bis +150℃ erreichen, wenn die Dichtung ausgetauscht wird.)
Ventilkörper
Messing
Dichtungsmaterial
NBR, VITON


Hauptabmessungen

 Hauptabmessungen

2w-160-15 Datenblatt

Modell
A (mm) B (mm) C (mm) D (mm) K (mm)
2W160-10 101.5 57 117 69 3/8'
2W160-15 101.5 57 117 69 1/2'
2W200-20 107 57 117 69 3/4'
2W250-25 111.5 73.5 134.5 99 1'
2W350-35 142 95 172 123 11/4'
2W400-40 142 95 172 123 11/2
2W500-50 172

123

209 168 2'
