Produktbeschreibung
1. Eigenschaften
① Normalerweise offen, offen im stromlosen Zustand, geschlossen im stromlosen Zustand.
② 2W Magnetventile sind in der Lage, bei einem Differenzdruck von Null zu arbeiten.
2. Anwendbar Flüssigkeiten
① Luft, Öl, Gas, Wasser und Flüssigkeiten mit niedriger Viskosität.
② Der Dichtungsring aus EPDM/VITON-Material ist auch für wenig korrosive flüssige oder gasförmige Medien erhältlich.
3. Ungeeignete Flüssigkeiten
① Flüssigkeiten, die nach dem Erhitzen flüssig werden und werden nach dem Abkühlen fest.
② Stark ätzende Flüssigkeiten.
③ Flüssigkeiten mit einer kinematischen Viskosität über 50 CST.
Notiz:
* Stellen Sie vor der Installation sicher, dass das Rohr sauber ist.
* Für eine längere Lebensdauer befestigen Sie bitte einen Y-Rahmenfilter vor dem Magnetventil.
Hinweis: Nur die Ventile 2W160, 2W200 und 2W250 können einen normal offenen Typ herstellen.
Produktspezifikationen
Modell | 2W160-10 | 2W160-15 | 2W200-20 | 2W250-25 | 2W350-35 | 2W400-40 | 2W500-50 |
Arbeitsmedium | Luft, Wasser, Öl, Gas | ||||||
Schauspieltyp | Direkt wirkender Typ | ||||||
Kontrollstil | Normal geschlossen / Normal geöffnet | ||||||
Öffnung | 16mm | 20mm | 25mm | 35mm | 40mm | 50mm | |
CV-Wert | 4.8 | 7.6 | 12 | 24 | 29 | 48 | |
Gelenkgröße | G3/8' | G1/2' | G3/4' | G1' | G11/4' | G11/2' | G2' |
Arbeitsdruck | Luft: 0~0,7 MPa Wasser: 0 ~ 0,5 MPa Öl: 0~0,5 MPa Gas: 0 ~ 0,7 MPa | ||||||
Max. Druck | 1,05 MPa | ||||||
Arbeitstemperatur | -5~80℃ (Die Temperatur kann -5~150℃ erreichen, wenn die Dichtung ausgetauscht wird) | ||||||
Ventilkörper | Messing | ||||||
Dichtungsmaterial | NBR, VITON | ||||||

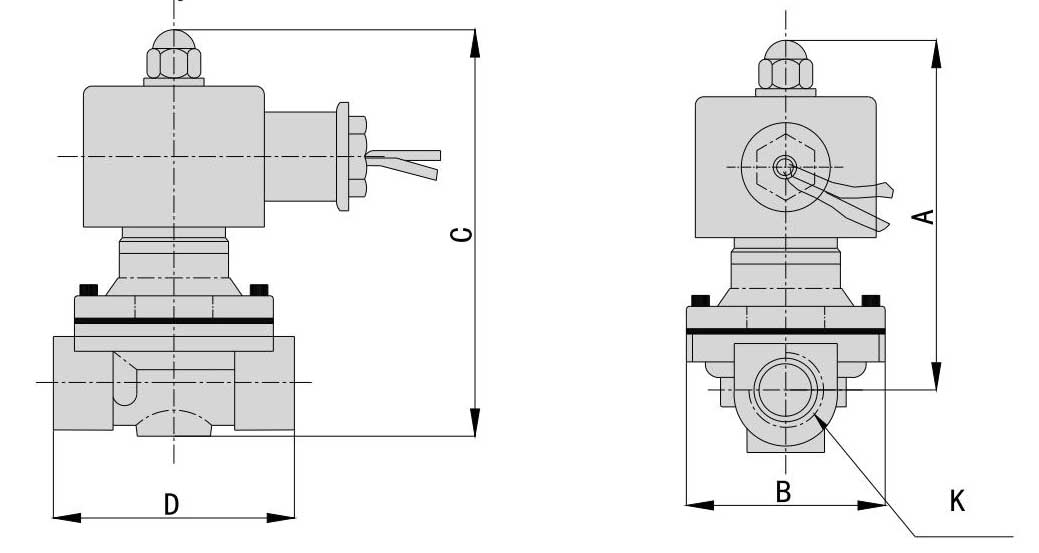

Hauptabmessungen
| Modell | A (mm) | B (mm) | C (mm) | D (mm) | K (mm) |
| 2W160-10 | 101.5 | 57 | 117 | 69 | 3/8' |
| 2W160-15 | 101.5 | 57 | 117 | 69 | 1/2' |
| 2W200-20 | 107 | 57 | 117 | 69 | 3/4' |
| 2W250-25 | 111.5 | 73.5 | 134.5 | 99 | 1' |
| 2W350-35 | 142 | 95 | 172 | 123 | 11/4' |
| 2W400-40 | 142 | 95 | 172 | 123 | 11/2 |
| 2W500-50 | 172 | 123 | 209 | 168 | 2' |
