Pneumatikzylinder sind ein wichtiger Bestandteil der industriellen Automatisierung und erfüllen hauptsächlich die Bewegungsanforderungen mechanischer Geräte durch Teleskopbewegungen. Wir werden darüber sprechen, wie man einen Pneumatikzylinder aus 5 Aspekten auswählt.
Pneumatikzylindertyp
Bohrungsgröße des Pneumatikzylinders
Hub des Pneumatikzylinders
Typ mit pneumatischer Zylinderwirkung
Zubehör für Pneumatikzylinder

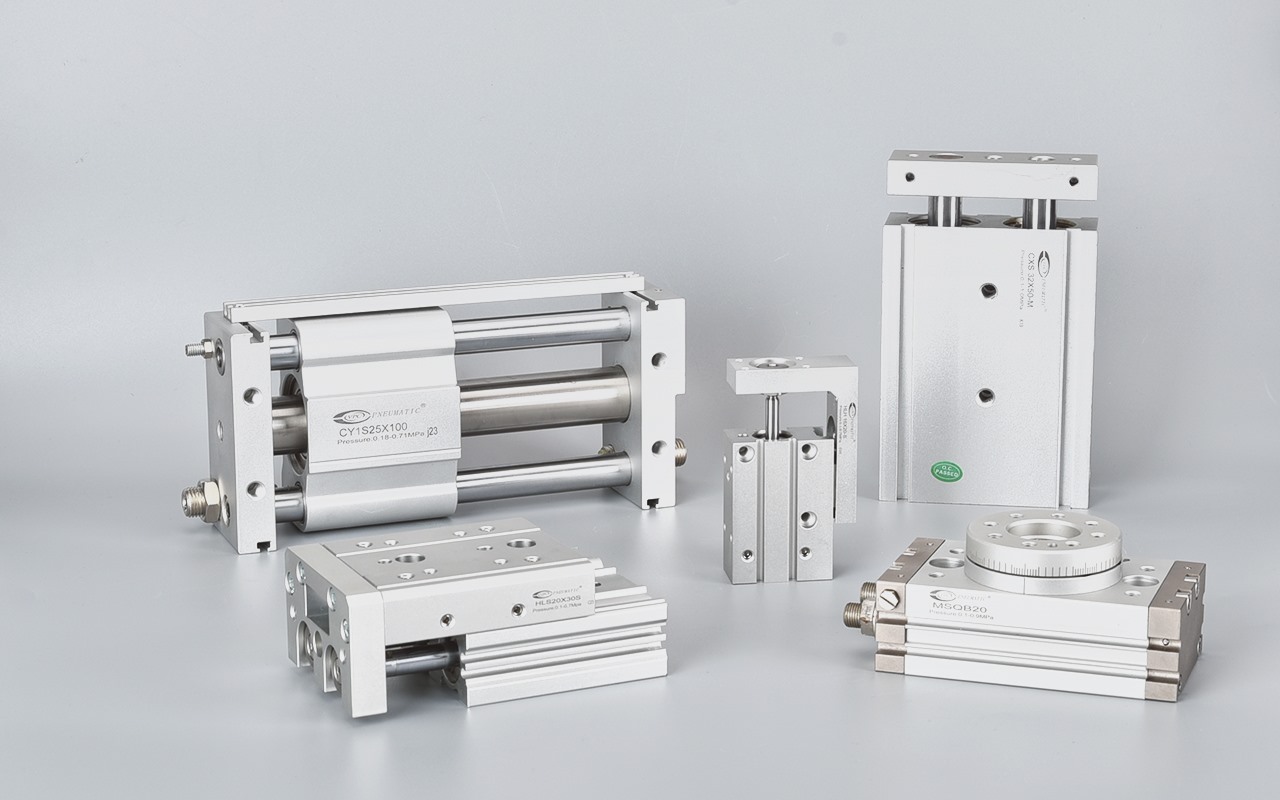

1. Pneumatikzylindertyp

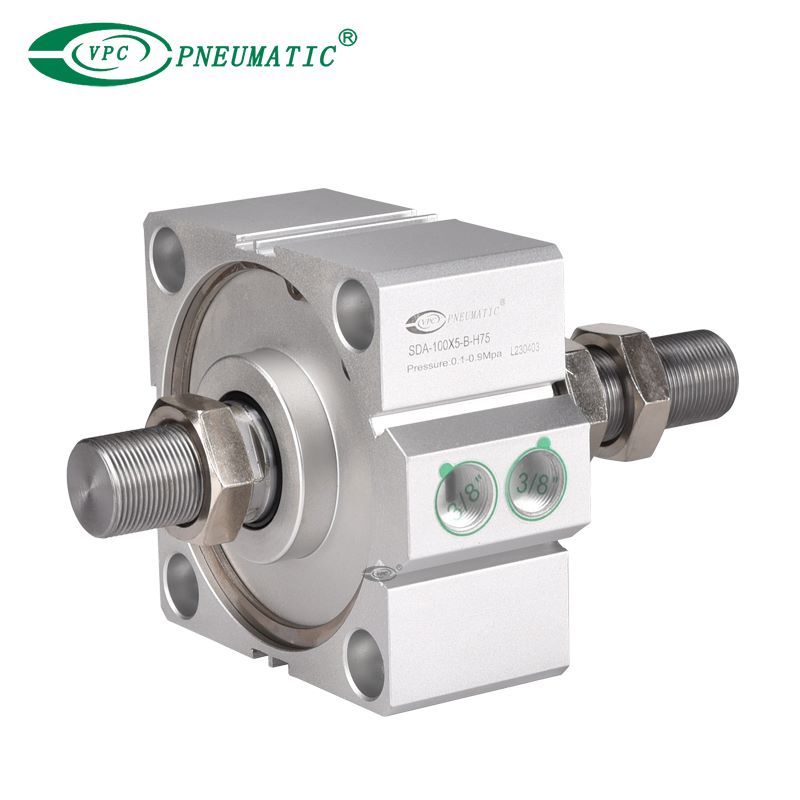

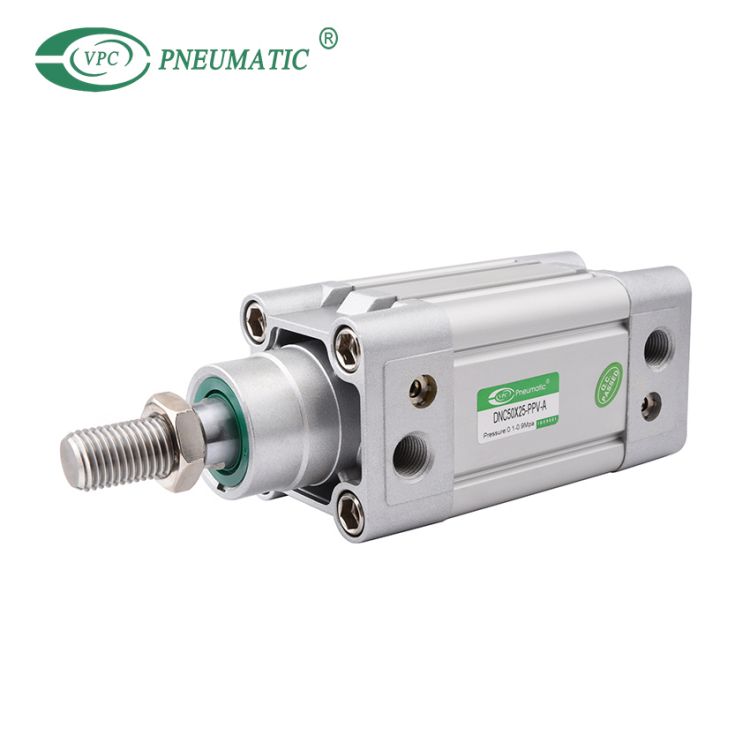

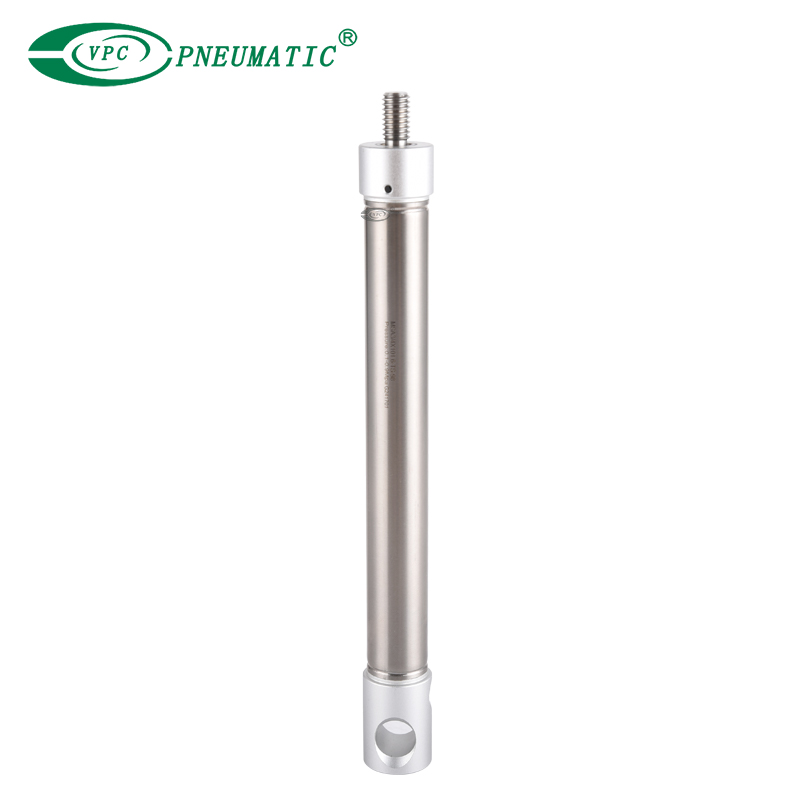

Kompakter Zylinder | Kompakte Struktur Und geringes Gewicht. Es ist kein Installationszubehör erforderlich Kann direkt installiert werden über Einrichtungsgegenstände und Geräte. |
Standardzylinder | Der Pneumatikkolben kann Kraft (Schub oder Zug) abgeben, wenn er sich vorwärts oder rückwärts bewegt. Die Struktur ist einfach. Der Der Hub kann ausgewählt werden je nach Bedarf. |
Doppelstangenzylinder | Es hat Führung, Anti-Biegung Und Anti-Torsionseigenschaften und hält bestimmten seitlichen Belastungen stand. |
Schiebetischzylinder | Geringe Reibung, kann eine reibungslose Bewegung ohne Lockerheit erreichen. Hohe Führungsgenauigkeit, kann Drehmoment standhalten und hat eine starke Tragfähigkeit. |
Pneumatischer Greifer | Es kann erkennen verschiedene Greiffunktionen und ist eine Schlüsselkomponente des pneumatischen Manipulators von Automatisierungsgeräte. |
Mini-Zylinder | Der Der Preis ist niedrig und es kann effektiv Installationsraum sparen. Es ist geeignet für Hochfrequenz Nutzungsanforderungen. |
Kolbenstangenloser Zylinder | Ohne Kolbenstange ist es besonders geeignet für kleiner Zylinderdurchmesser und großer Hub. |
2. Bohrungsgröße des Pneumatikzylinders

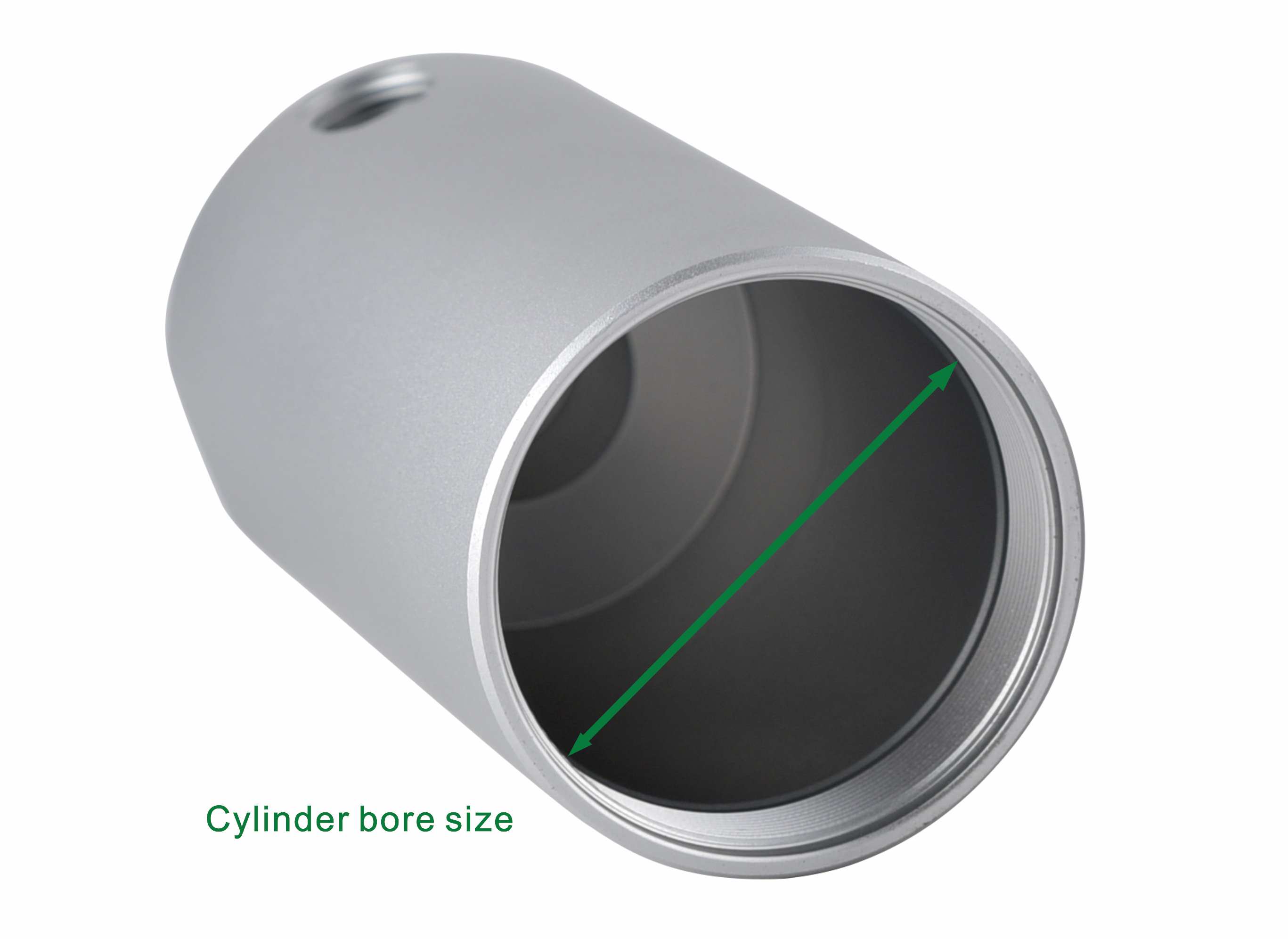

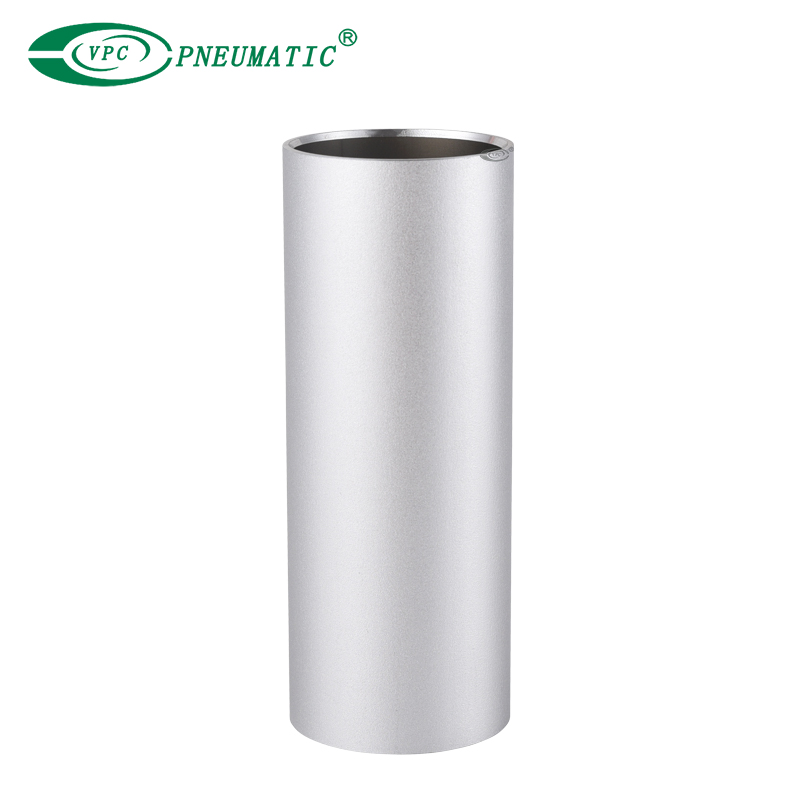

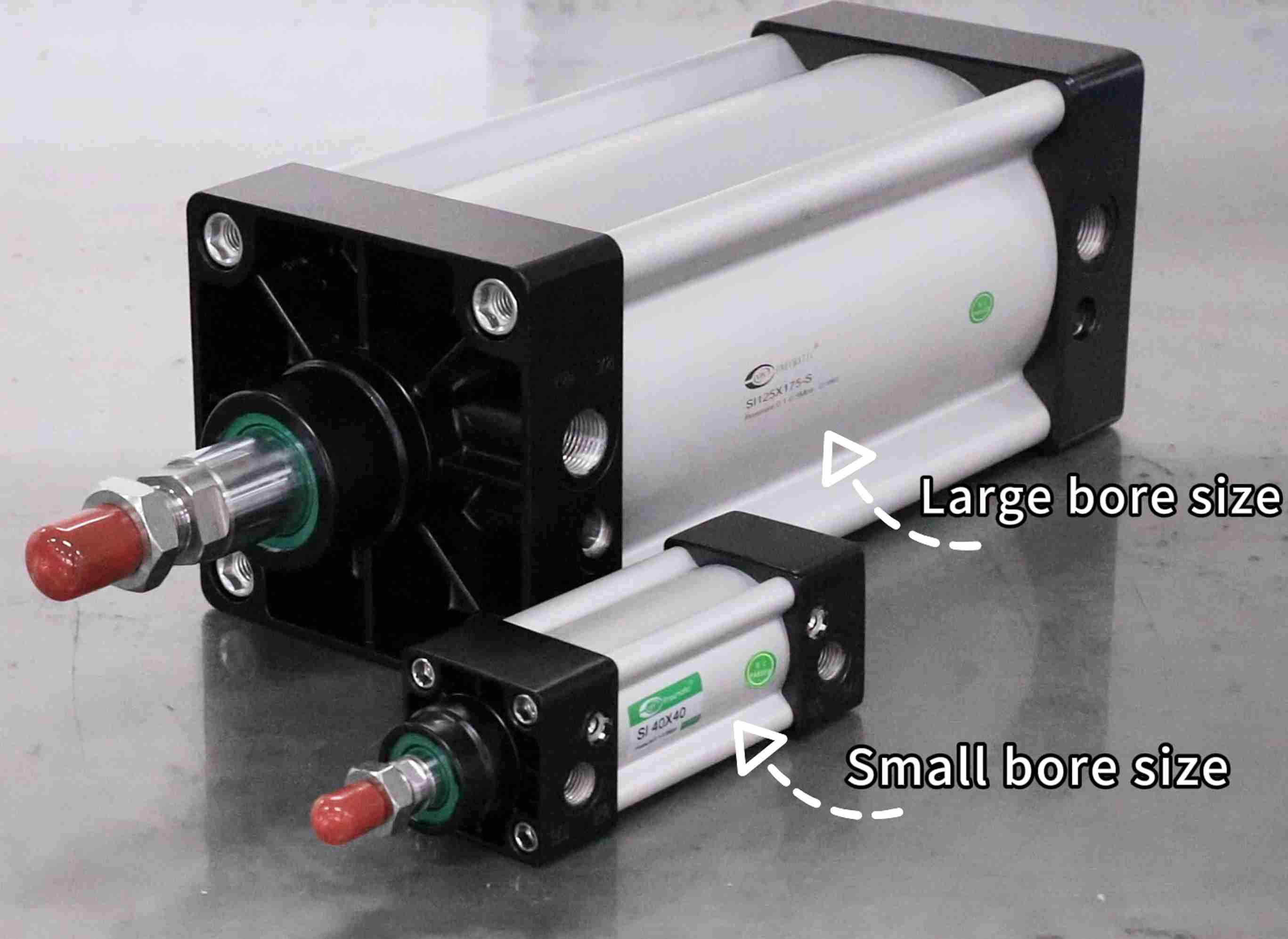

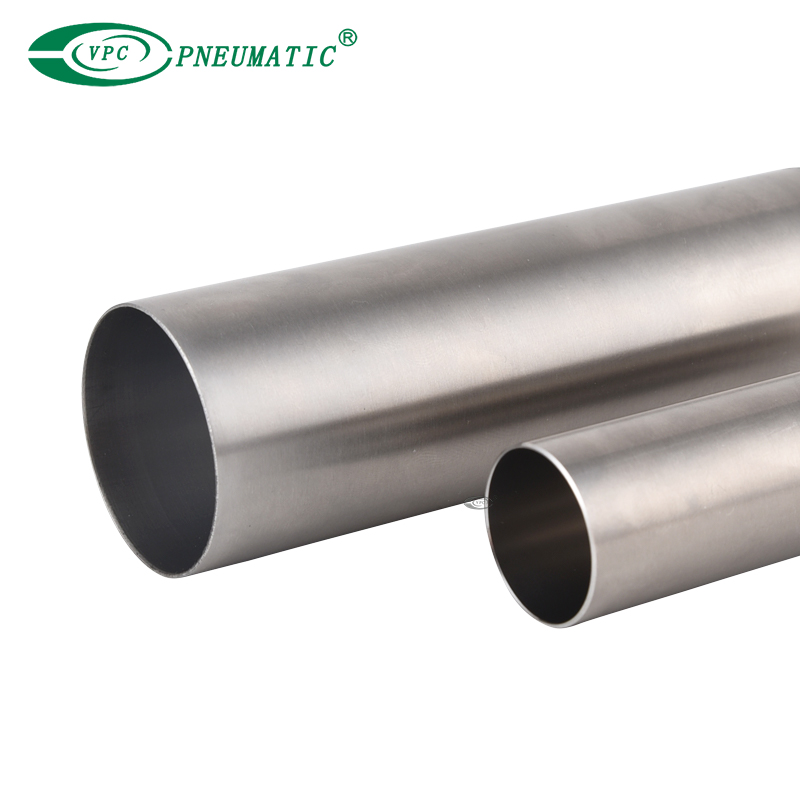

Zylinderbohrungsgröße: bezieht sich auf den Durchmesser des Zylinders Innenwand des Zylinderrohres, was ein Schlüsselfaktor bei der Messung ist Ausgangskraft.
Normalerweise sind die Abmessungen wie folgt: (Einheit: mm)
⌀2,5, ⌀4, ⌀6, ⌀10, ⌀15, ⌀16, ⌀20, ⌀25, ⌀32, ⌀40, ⌀50, ⌀63, ⌀80, ⌀100, ⌀125, ⌀140, ⌀160, ⌀180, ⌀200, ⌀250, ⌀300 usw.

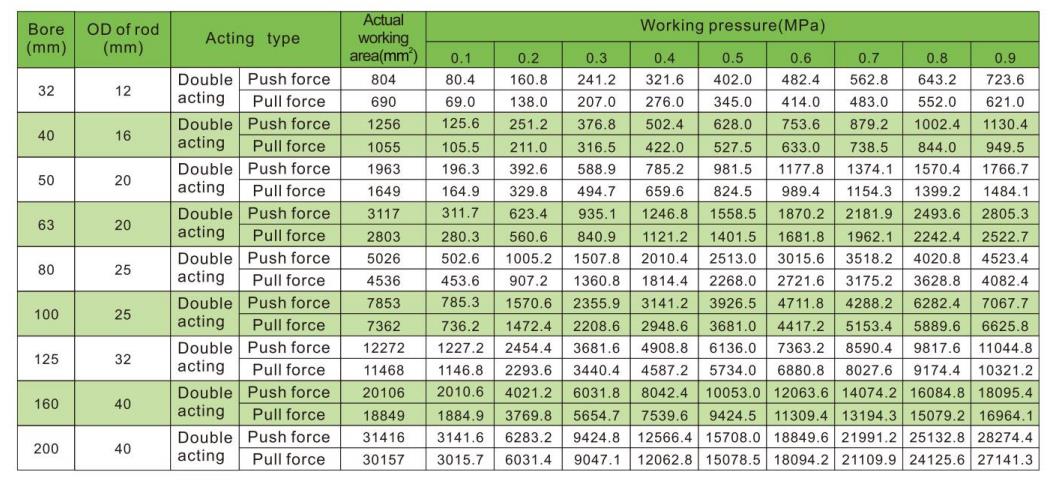

Die Ausgangskraft bezieht sich auf die stoßen oder ziehen entsteht durch den Druck der Druckluft, der während des Arbeitsprozesses des Pneumatikzylinders auf die Wirkfläche des Kolbens einwirkt.
Bei der Bestimmung der Zylinderbohrungsgröße sollten zwei Faktoren berücksichtigt werden: Ausgangskraft Und laden.
3. Pneumatikzylinderhub

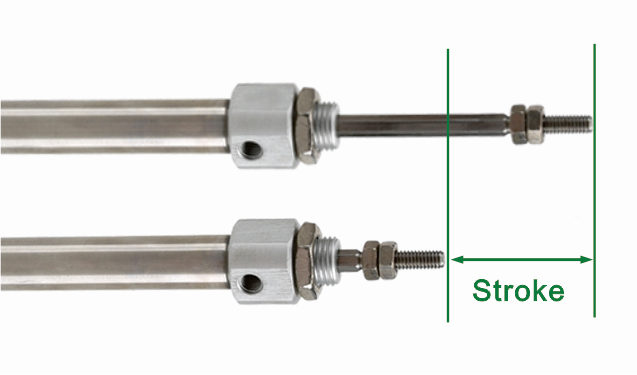

Zylinderhub: bezieht sich auf die maximale Distanz, die der Zylinderkolben zurücklegt (die Fehlerentfernung zwischen dem Aus- und Einfahren der Kolbenstange).
Die Zylinderhublänge ist die maximale Distanz, die ein Zylinder zurücklegen kann eine Last bewegen. Die Hublänge beeinflusst die Leistung Und Effizienz eines pneumatischen Systems.
* Um die Installation und das Debuggen zu erleichtern, sollte ein Spielraum für den berechneten Strich gelassen werden.
Der Hub des Zylinders wird durch die bestimmt Länge der Ladung. VPC-Pneumatikprodukte haben je nach Serie unterschiedliche Hübe. Bitte beachten Sie die Produktkatalog für Einzelheiten. Wenn der Benutzer spezielle Bedürfnisse hat, können wir dies natürlich tun Passen Sie einen speziellen Strich an.
4. Aktionstyp des Pneumatikzylinders
Nach den unterschiedlichen Wirkungsarten werden die Pneumatikzylinder unterteilt einfachwirkender Typ，doppeltwirkender Typ, Doppelstangen-Typ mit doppelter Wirkung, Dual-Stangen-Doppeltwirkender, einstellbarer Typ, einfachwirkender Federumfang Und einfachwirkender Federrücklauf.
Einfachwirkender Pneumatikzylinder: Der Kolben wird nur mit Luft versorgt auf einer Seite, und der Luftdruck drückt den Kolben heraus, um Schub zu erzeugen. Wenn die Luftzufuhr unterbrochen wird, bringt die Feder den Kolben in seine ursprüngliche Position zurück. Daher werden Kraft und Bewegung nur in eine Richtung erzeugt.
Doppeltwirkender pneumatischer Zylinder: Es herrscht Luftdruck auf beiden seiten des Zylinderkolbens, um eine Vorwärts- oder Rückwärtsbewegung zu erreichen. Es gibt mehrere Komponenten, um den Durchfluss zu diesem doppeltwirkenden Kolben zu leiten.
Doppeltwirkender Pneumatikzylinder mit Doppelwelle: Die Kolbenstange des Zylinders nimmt eine Doppelstangen-Design, das heißt, zwei parallele Kolbenstangen arbeiten zusammen. Die bidirektionale Bewegung (Vorrücken und Zurückziehen) der Kolbenstange wird durch Vor- und Zurückschalten der Luftquelle gesteuert.

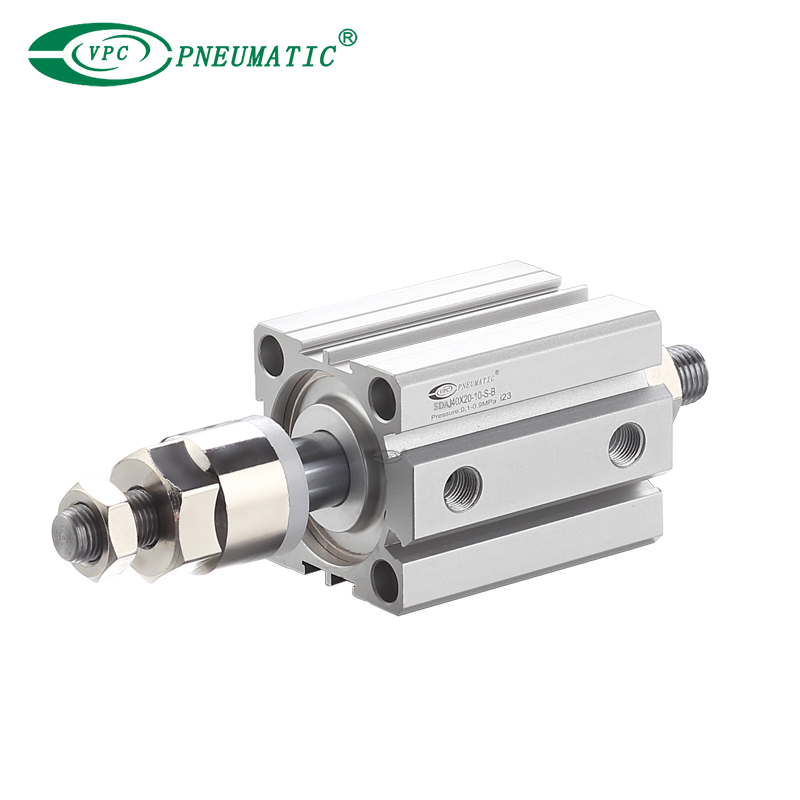

Doppeltwirkend mit Doppelwelle und einstellbarem Hub: Basierend auf dem doppeltwirkenden Doppelstangenzylinder können Benutzer die Zylinder einstellen Schlaganfall, Geschwindigkeit, Druck und andere Parameter entsprechend den Arbeitsanforderungen, um die Arbeitseffizienz und -genauigkeit zu verbessern.
Einfachwirkender Federausdehnungszylinder: Die Kolbenstange wird durch Druckluft herausgedrückt und durch a zurückgezogen Feder oder äußere Kraft. Schub kann nur in eine Richtung erzeugt werden.
Einfachwirkender Federrückstellzylinder: Die Kolbenstange wird durch Druckluft angetrieben, um eine Aktionsrichtung auszuführen (normalerweise 'einfahren“ oder „zurückfahren“.'), während der Rückstellvorgang durch eine interne Feder oder eine externe Last erfolgt. Seine Funktion und Struktur sind denen eines einfachwirkenden Extrusionszylinders entgegengesetzt.
* Einfachwirkende Zylinder haben eine begrenzte Ausdehnung aufgrund des Vorhandenseins einer Druckfeder in ihrer Konstruktion. Doppeltwirkende Zylinder haben eine unbegrenzte Hublänge.
5. Zubehör für Pneumatikzylinder
Zylinderzubehör ist gewohnt Zylinder montieren oder Kolbenstange anschließen zur Ladung. Zu den Zylinderzubehörteilen gehören hauptsächlich:

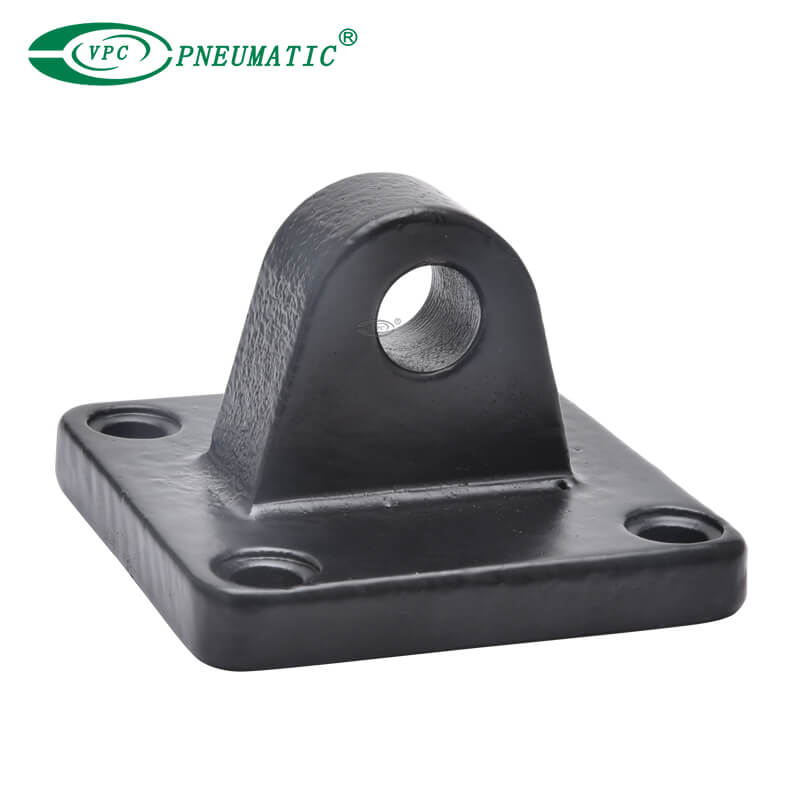

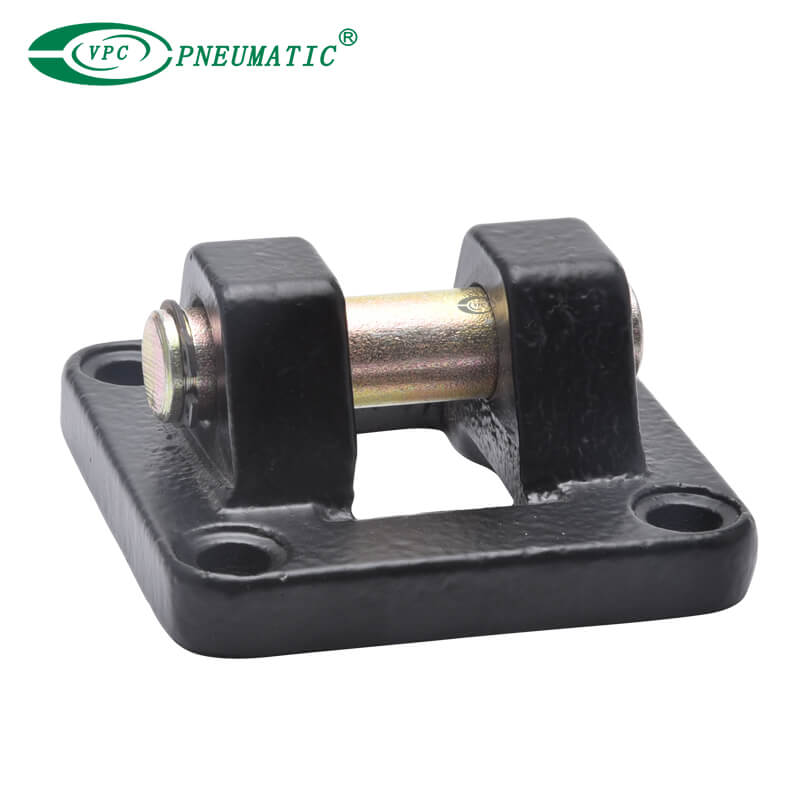

| Einzel- und Doppelgabelkopf | Gewöhnt an Zylinder anschließen und andere Komponenten zur Bereitstellung einer stabilen Unterstützung, wie z. B. CA und CB usw. |

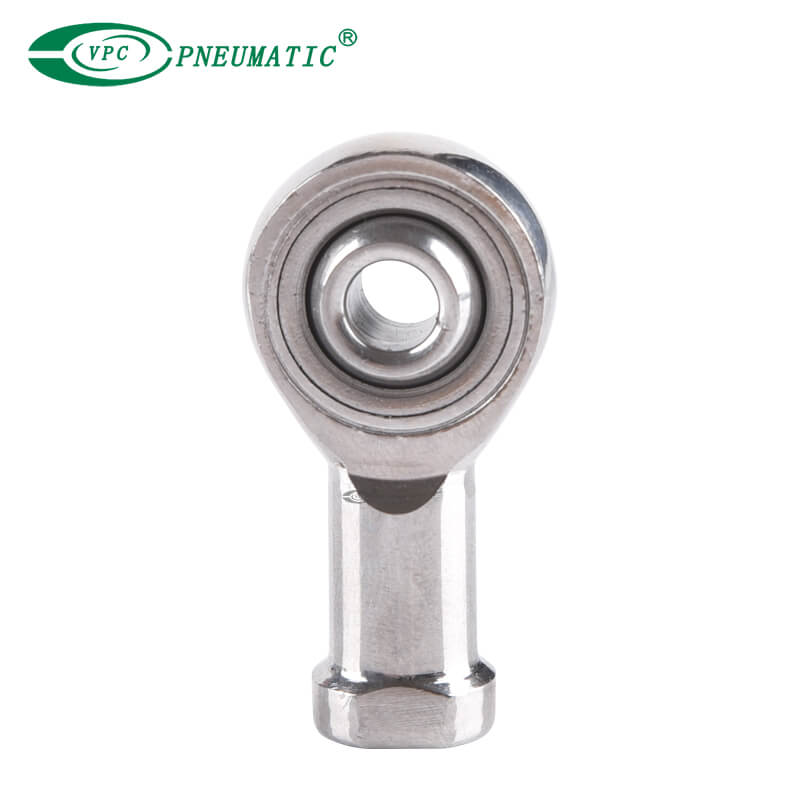

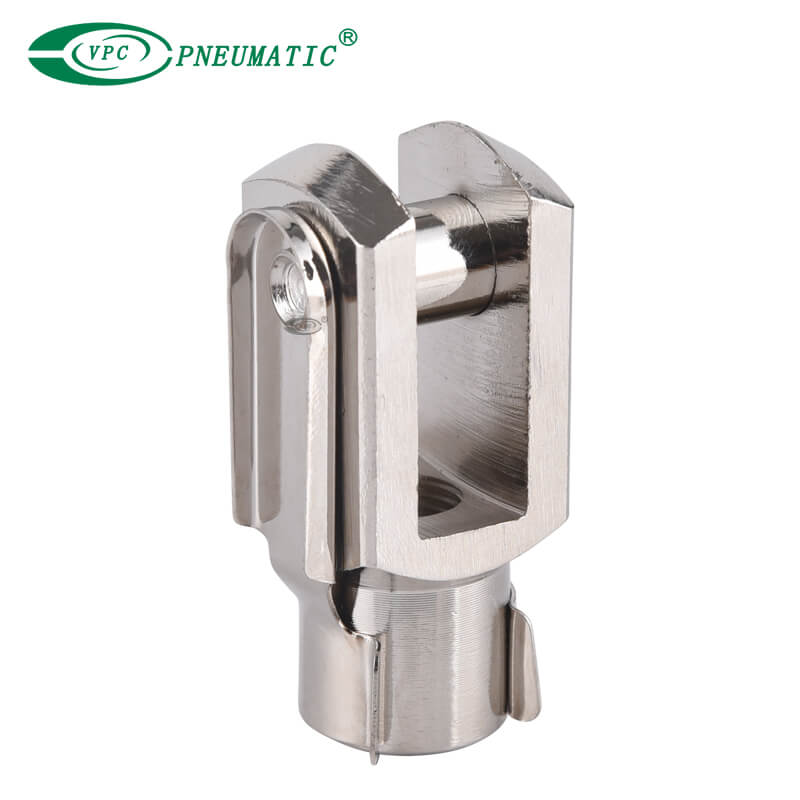

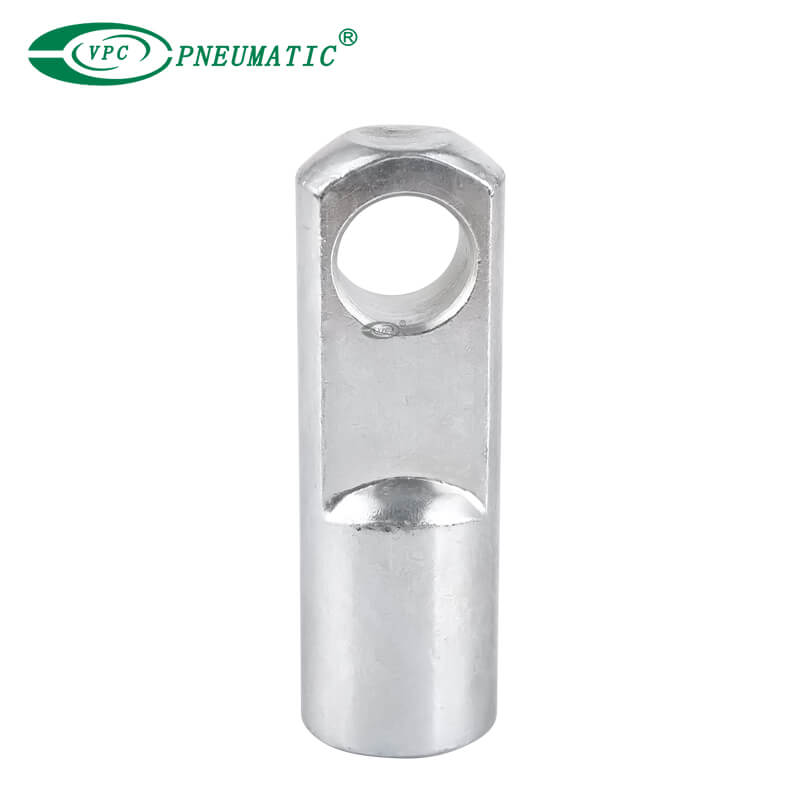

| Fork Joint und ich tippe Joint | Wird zum Verbinden von Zylindern und anderen pneumatischen Komponenten verwendet, um einen reibungslosen Luftstrom zu gewährleisten. Geeignet sind Y-Typ- und I-Typ-Stecker verschiedene Luftweg-Layouts und Verbindungsanforderungen. |

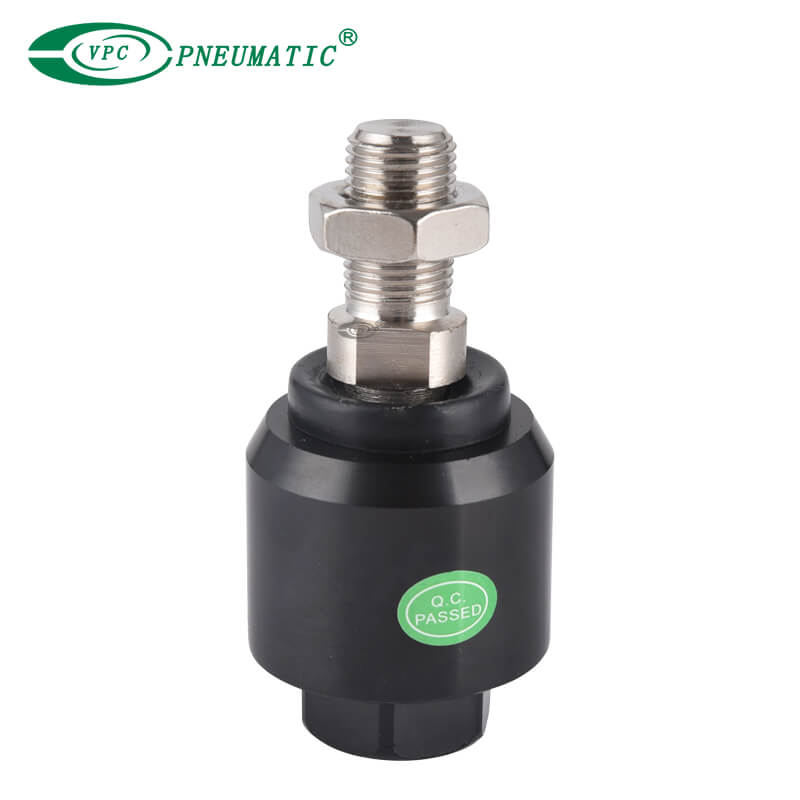

| Schwimmendes Gelenk | Wird verwendet, um einen bestimmten Bewegungsbereich zu ermöglichen, geeignet für Anwendungen, die Folgendes erfordern gewisses Maß an Flexibilität. |

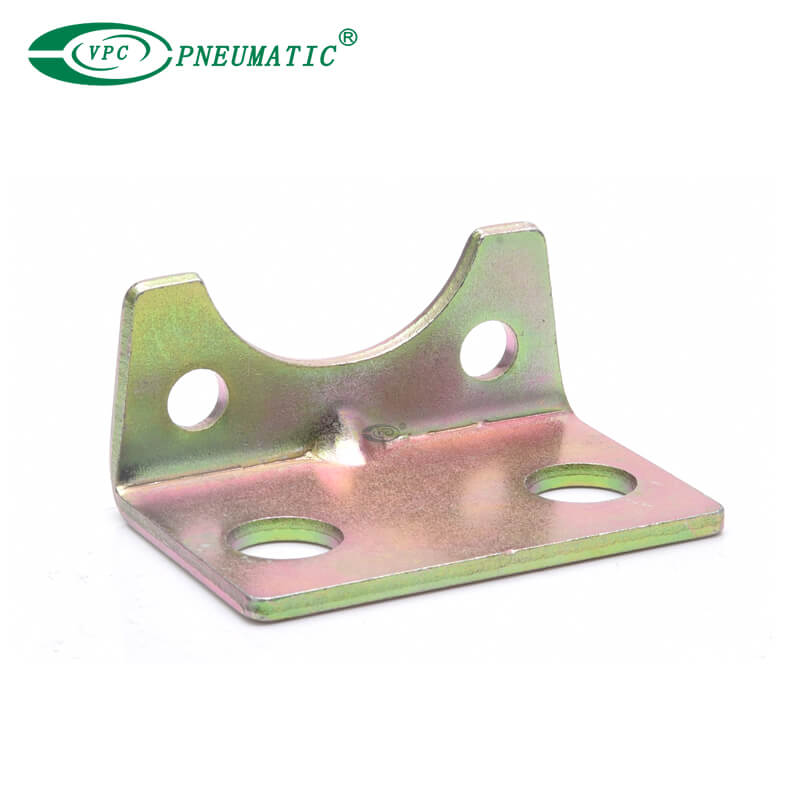

| Fußhalterung und Halterung | Wird verwendet, um den Zylinder zu stützen und zu fixieren, um sicherzustellen, dass er sicher ist stabiler Betrieb. Zu den gängigen Modellen gehören LB-16, 20, 25, 32 und 40 usw., die für Zylinder unterschiedlicher Größe und unterschiedlichen Gewichts geeignet sind. |

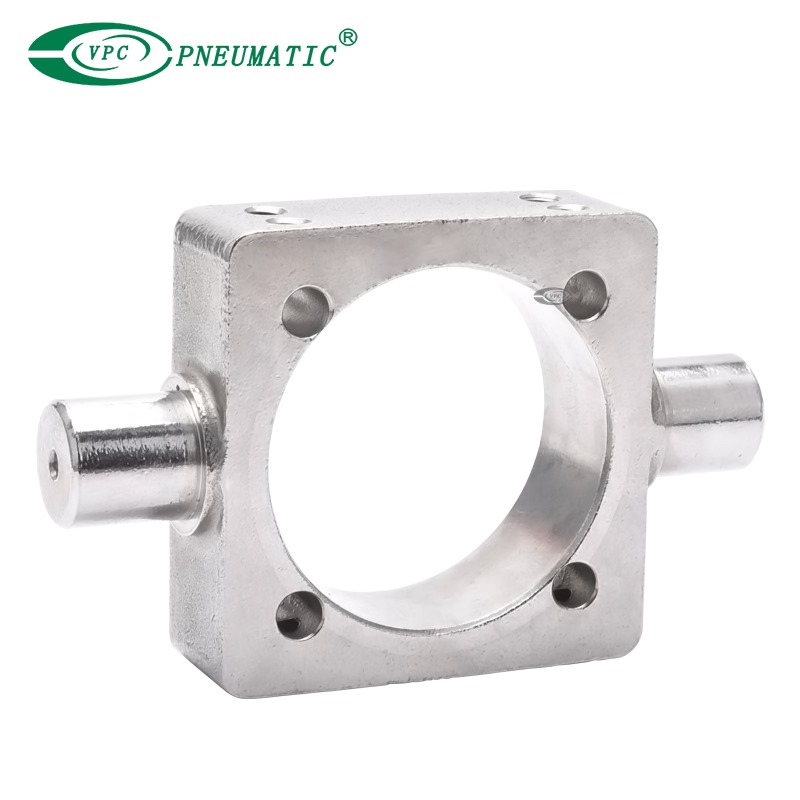

| Flanschhalterungen | Wird verwendet, um den Zylinder am Gerät zu befestigen, um sicherzustellen, dass Stabilität und Sicherheit des Zylinders. Zu den gängigen Modellen gehören TC, FA usw. |
Darüber hinaus kann es auch mit Zubehör wie z.B. verbunden werden Geschwindigkeitsregelventile, Magnetventile, Anschlüsse, magnetische Reed-Schalter, usw.
Oben geht es um die genaue Auswahl des Zylinders. Wenn Sie Fragen zu Zylindern oder anderen pneumatischen Komponenten haben, wenden Sie sich bitte an uns. Kontaktieren Sie VPC. Gerne stehen wir Ihnen für weitere professionelle Pneumatik-Hilfe zur Verfügung.
Verwandte Fragen
① Ist der Zylinder magnetisch?
Herkömmliche Luftzylinder sind alles magnetisiert. Wenn der Kunde keine Magnetisierung benötigt, informieren Sie uns bitte im Voraus.
② Was ist ein Reed-Schalter?

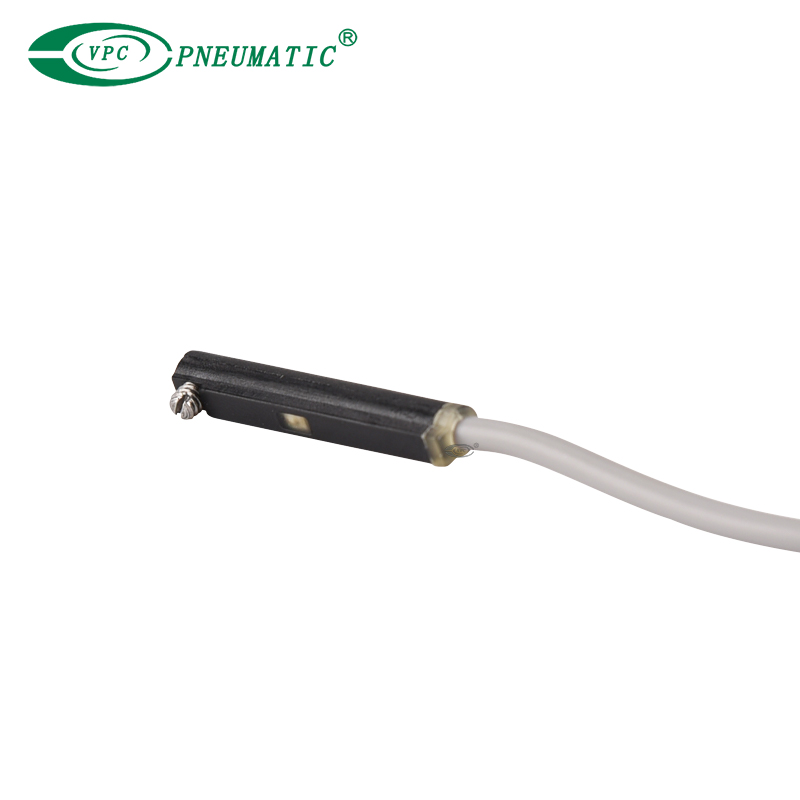

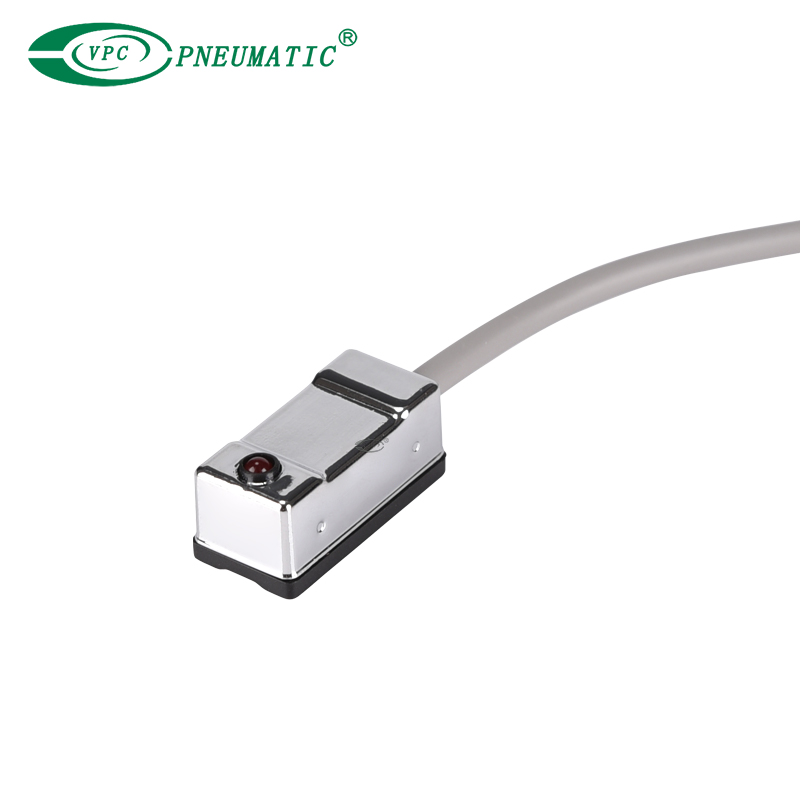

Der automatischer Reed-Schalter wird verwendet, um die zu erkennen Kolbenhub Und Bestimmen Sie die Bewegungsposition, so dass die Kolbenstange in einer bestimmten Position fixiert und gestoppt werden kann. Wenn Sie einen Reed-Schalter für einen Zylinder ohne Magnete verwenden müssen, müssen Sie einen kaufen Magnetring, sonst funktioniert es möglicherweise nicht.
* Informationen zur Auswahl eines Magnetschalters finden Sie hier: Bitte beachten Sie diesen Artikel.
