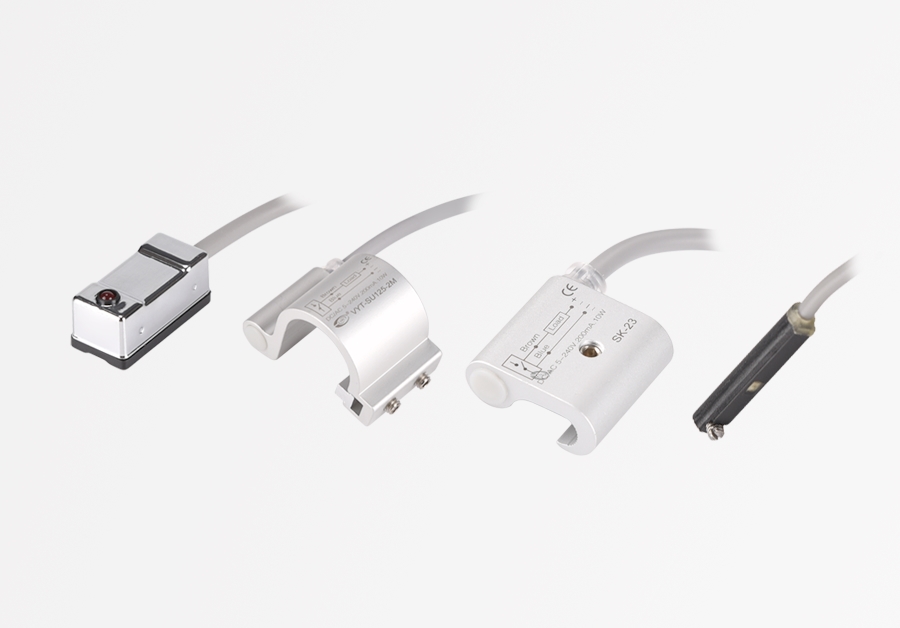

Die Hauptfunktion des automatischer Reed-Schalter besteht darin, die Funktion des Zylinderkolbens zu überprüfen, damit die Kolbenstange funktionieren kann festgesetzt werden Und an einer bestimmten Position angehalten. Es wird normalerweise in Verbindung mit einem Magnetventil verwendet, um die Position des Zylinders zu erkennen und die Bewegung des Zylinders abzuschließen. Es weist folgende Eigenschaften auf:
1. Starke Vielseitigkeit, geeignet für a Vielzahl von Pneumatikzylindertypen.
2. Hohe Empfindlichkeit, kleine Größe, schnelle Reaktion, lange Lebensdauer.
3. Einfach zu installieren, geräuschlos und ausgestattet mit LED-Anzeige.
1. Funktionsprinzip
Wenn die Magnetring des Zylinders Bewegt sich die Magnetzunge des Magnetschalters in die Nähe des Reedschalters wird spürbar seinDadurch schließt sich der Stromschlag und erzeugt ein elektrisches Signal.
Wenn der Magnetring den Bereich des Induktionsschalters verlässt, verliert das Magnetrohr seinen induzierten Magnetismus, was dazu führt, dass der elektrische Schlag unterbrochen wird und das elektrische Signal abgeschaltet wird verschwinden.
Auf diese Weise kann die Positionsbewegung des Zylinderkolbens überprüft und dadurch die entsprechende Steuerung erfolgen Magnetventil Aktion.
2. Arten von Magnetschaltern

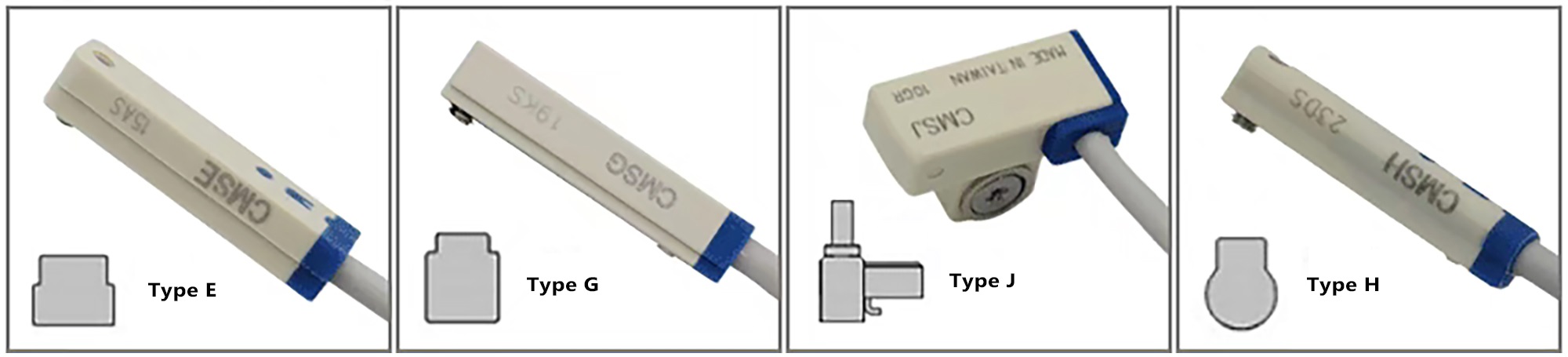

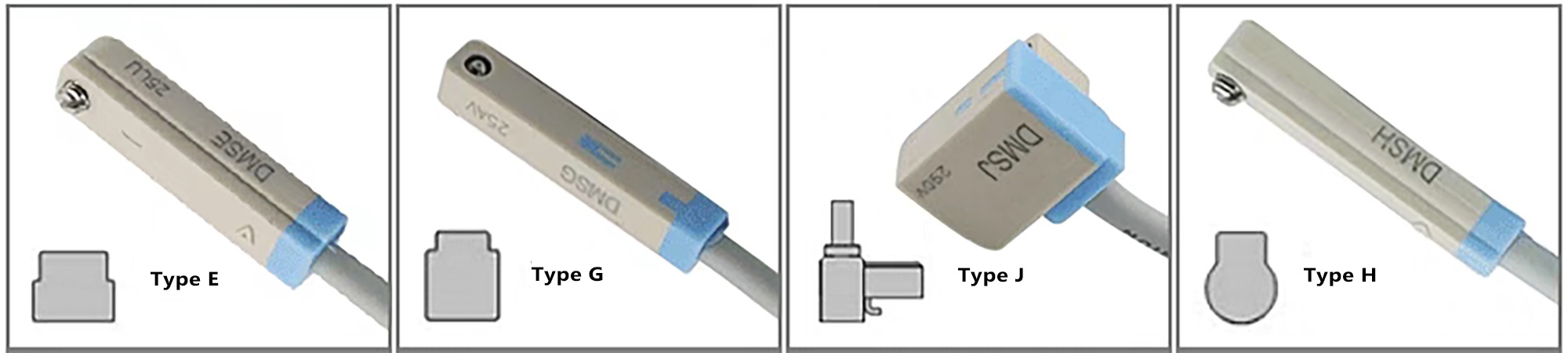

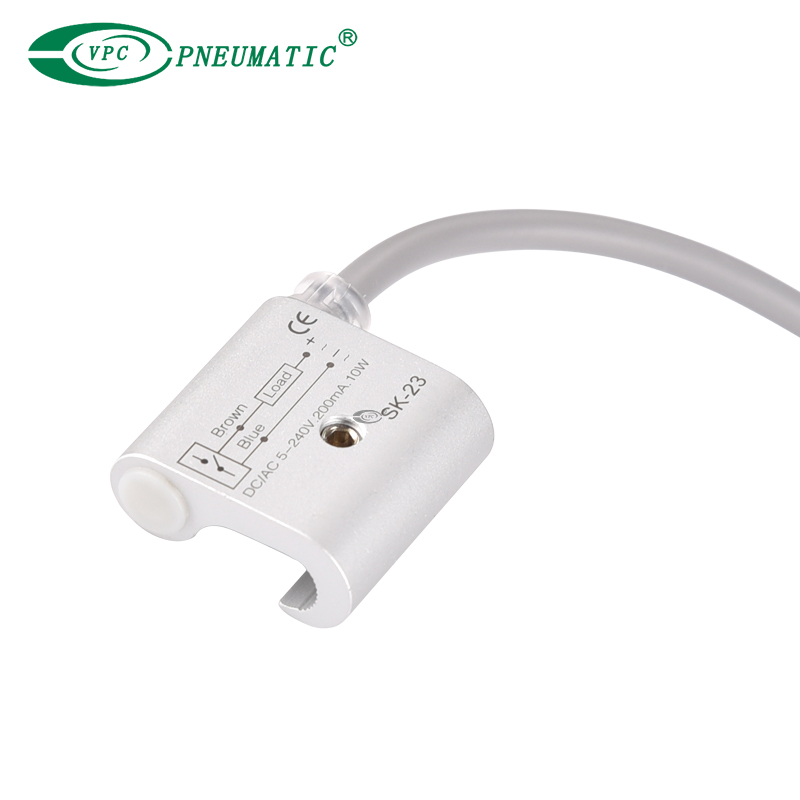

Typ | Magnetischer Reed-Schalter vom Kontakttyp | Berührungsloser elektronischer Schalter |
Funktionsprinzip | Die Metallzungen werden magnetisiert und unter der Wirkung des Magneten zueinander angezogen Magnetfeld, also den Stromkreis leiten und ein Signal aussenden. Zum Beispiel ein Reed-Schalter oder ein magnetischer Reed-Schalter. | Bezogen auf elektronische Komponenten um Magnetfelder zu erfassen und Signale auszugeben. Es gibt keinen mechanischen Kontakt und der Schaltvorgang wird durch elektrische Signale erreicht. Wie zum Beispiel Hallsensor oder magnetoresistiver Sensor. |
Spannungsbereich | 5V-240V DC/AC | 5V-30V Gleichstrom |
Ausgangssignal | Die Ausgabe ist einfach Ein/Aus-Signal, geeignet für einfache Schaltungssteuerung. | Das Ausgangssignal liegt in verschiedenen Formen vor (z.B PNP/NPN, analoge Signaleusw.), das mit modernen Automatisierungssystemen kompatibel ist. |
Anwendung | Geeignet für niederfrequent, unkritische Kontrollanlässe, wie zum Beispiel einfache Positionserkennung. | Es eignet sich für Anlässe mit Hochfrequenz, hohe präzision Und hohe Anti-Interferenz Anforderungen wie industrielle Automatisierung und Hochgeschwindigkeits-Zylindersteuerung. |
3. Faktoren, die bei der Auswahl eines Reed-Schalters zu berücksichtigen sind
① Typ des Pneumatikzylinders | Verschiedene Zylindertypen verfügen über unterschiedliche Installationsmethoden und entsprechende Magnetschaltermodelle. Der Hub des Zylinders und die Umgebung nutzen sollte auch berücksichtigt werden. |
② Lastspannung | - Kontakt-Reed-Sensoren sind für einen weiten Spannungsbereich geeignet, einschließlich AC und DC. - Berührungslose Typen sind in der Regel für Spannungen geeignet unter 30V. |
③ Verwenden Sie ein Drahtsystem | - Die meisten Magnetschalter mit Kontakten sind 2-Draht-Typ. Das Kern-Reed-Rohr hat keine Polarität, aber da Magnetschalter im Allgemeinen über Kontrollleuchten verfügen, funktioniert der Schalter, wenn sie umgekehrt angeschlossen werden, aber die Kontrollleuchte leuchtet nicht auf, oder die Kontrollleuchte wird beschädigt und der Schalter funktioniert nicht . - Der kontaktlose Typ verwendet Halbleiterkomponenten, die im Allgemeinen sind 3-Draht, unterteilt in NPN Typ und PNP Typ (hauptsächlich NPN wird im asiatisch-pazifischen Raum und in Japan verwendet, und PNP wird häufig in Europa verwendet). Unabhängig davon, ob der kontaktlose Typ 3-Draht oder 2-Draht ist, ist es wichtig kann nicht rückgängig gemacht werden weil die verwendeten Komponenten Polarität haben. |
④ Geeignete Ladung | Wie Relais, Programmsteuerungen, IC-Schaltungen, Magnetventile, usw. |
⑤ Montagemethode | Es gibt vier Montagemethoden: Direkt-, Halterungs-, Band- und Zugstangenmontage usw. |
*Voraussetzung für die Verwendung eines Magnetschalters ist, dass er mit einem Magnetzylinder verwendet werden muss, d. h. der Kolben verfügt über einen Magnetring.

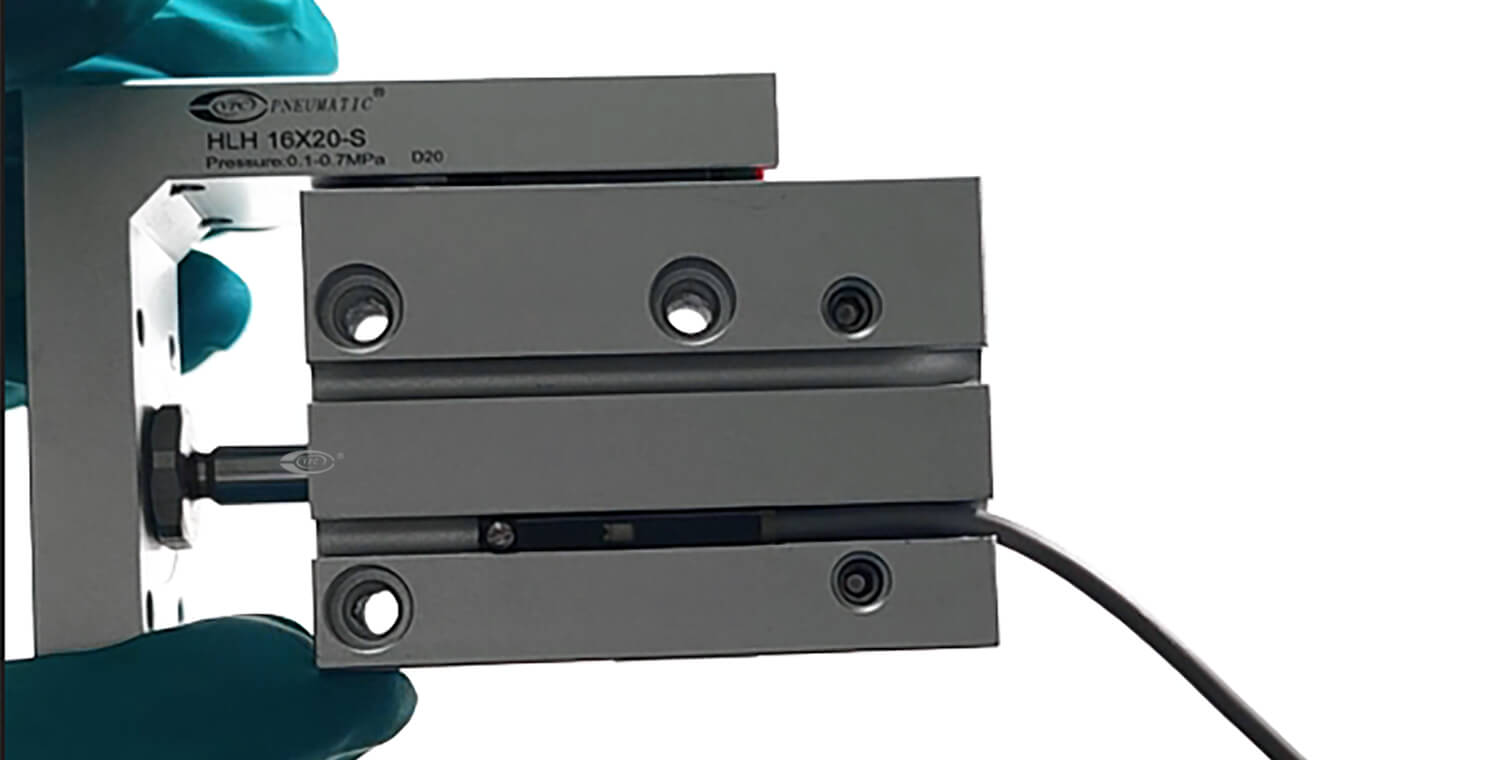

Schienenmontage

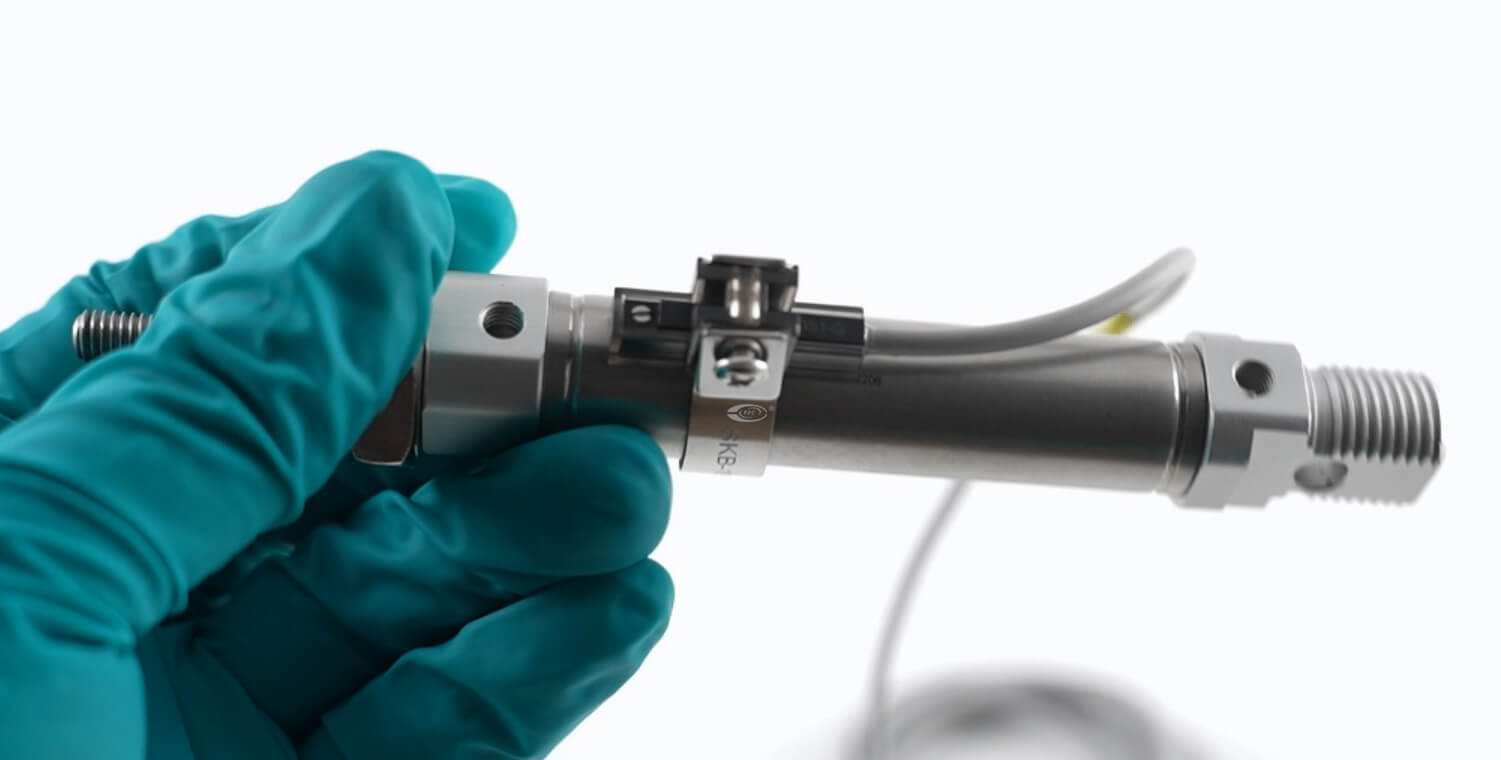

Bandmontage

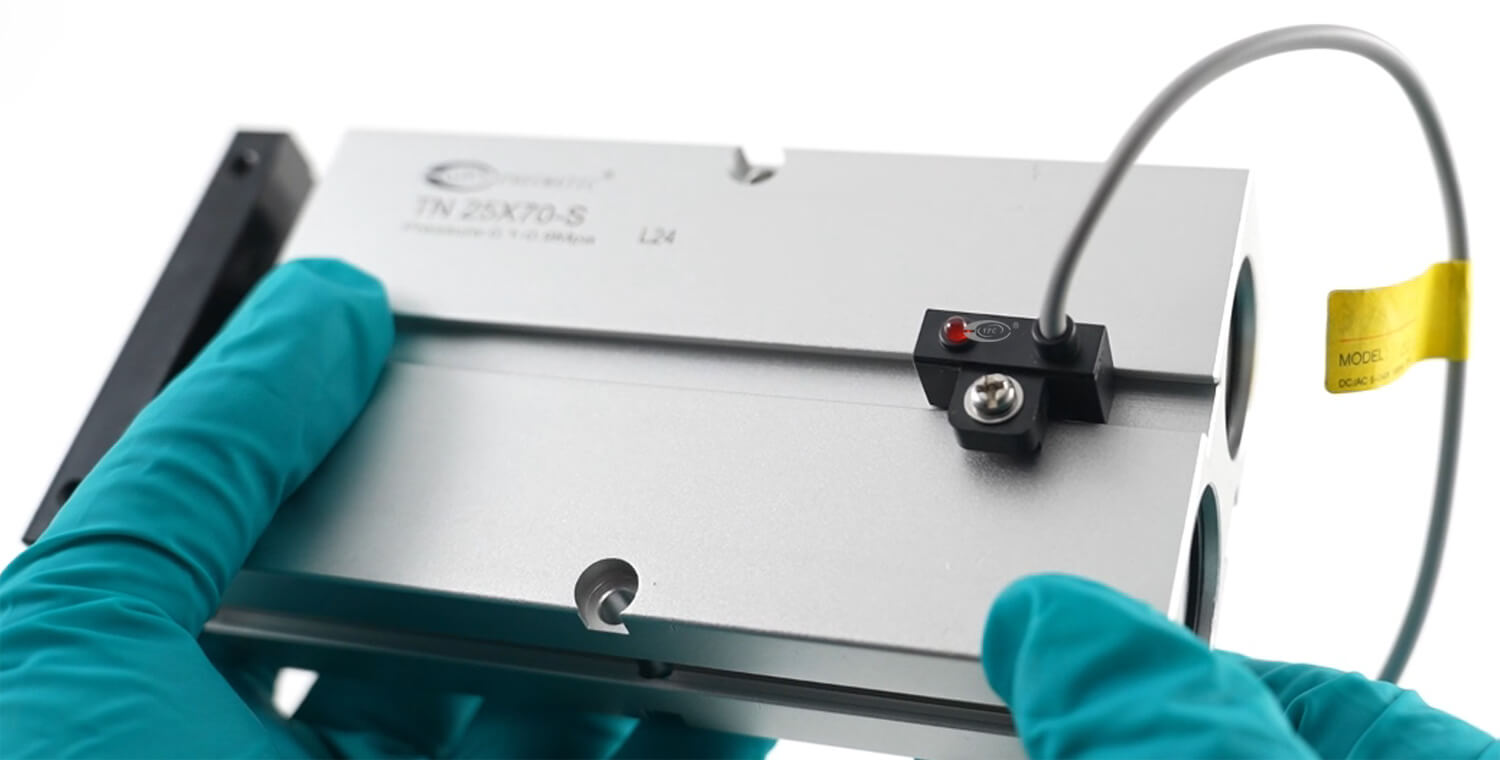

Direktmontage

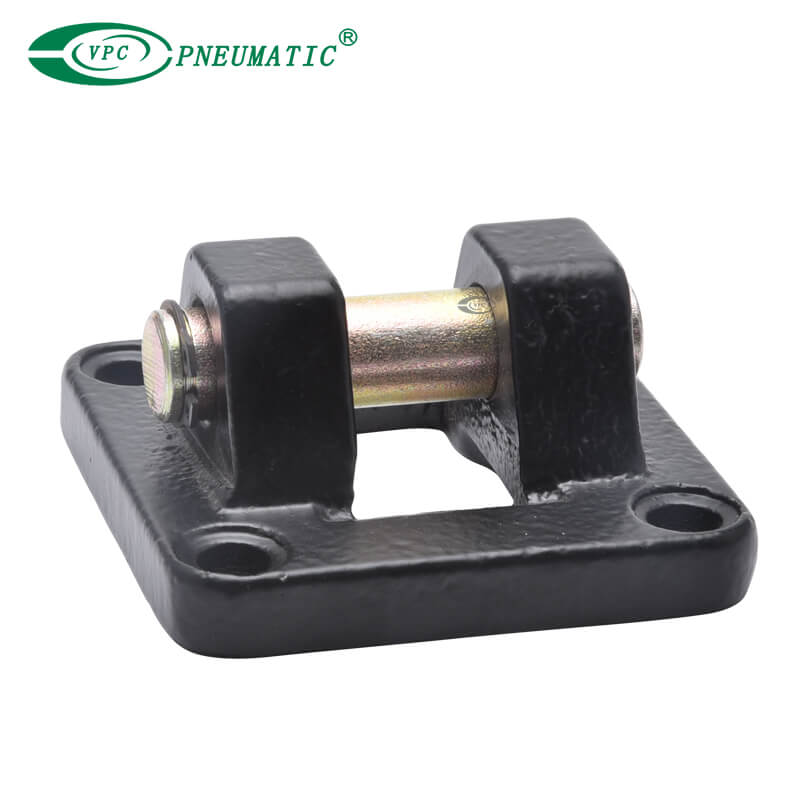

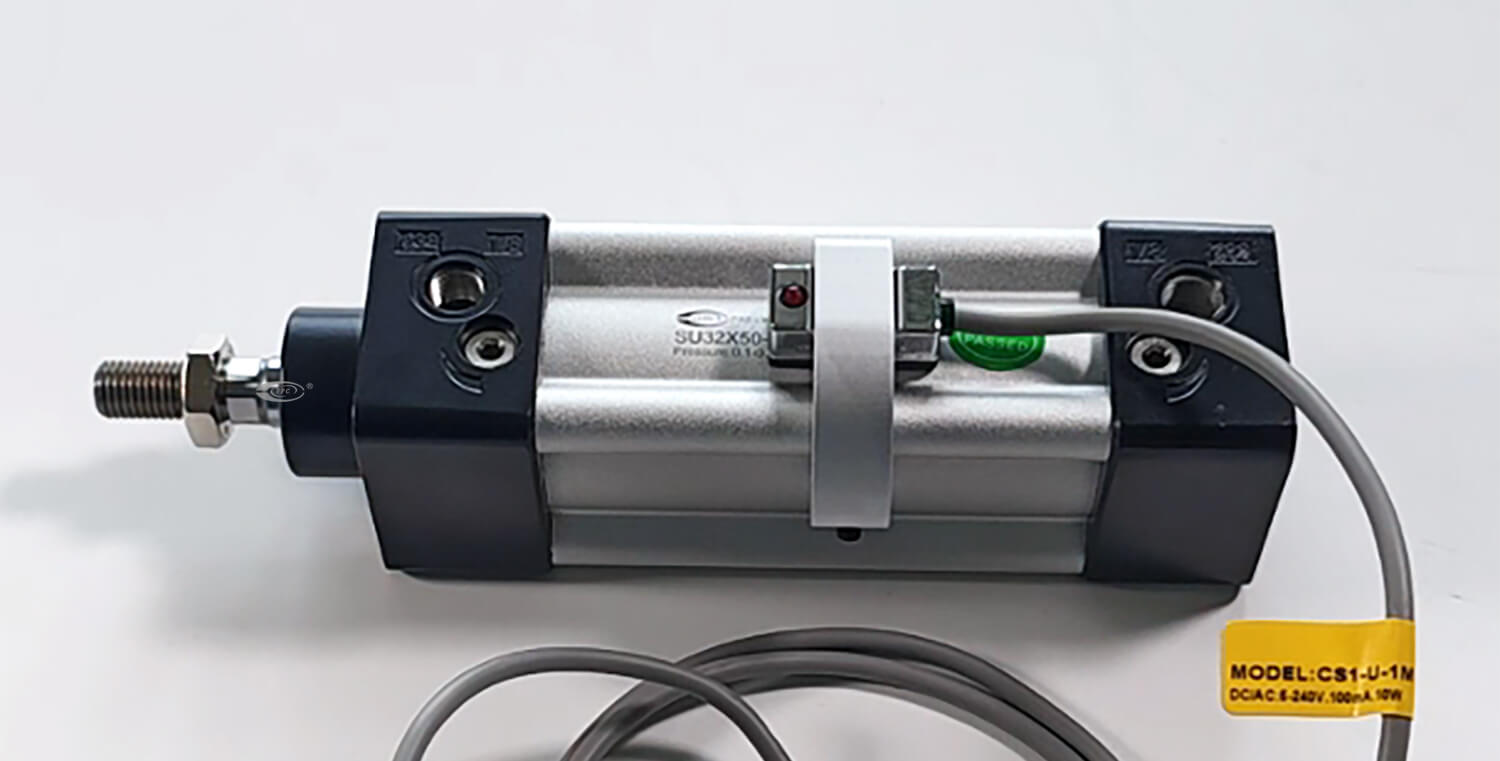

Halterungsmontage

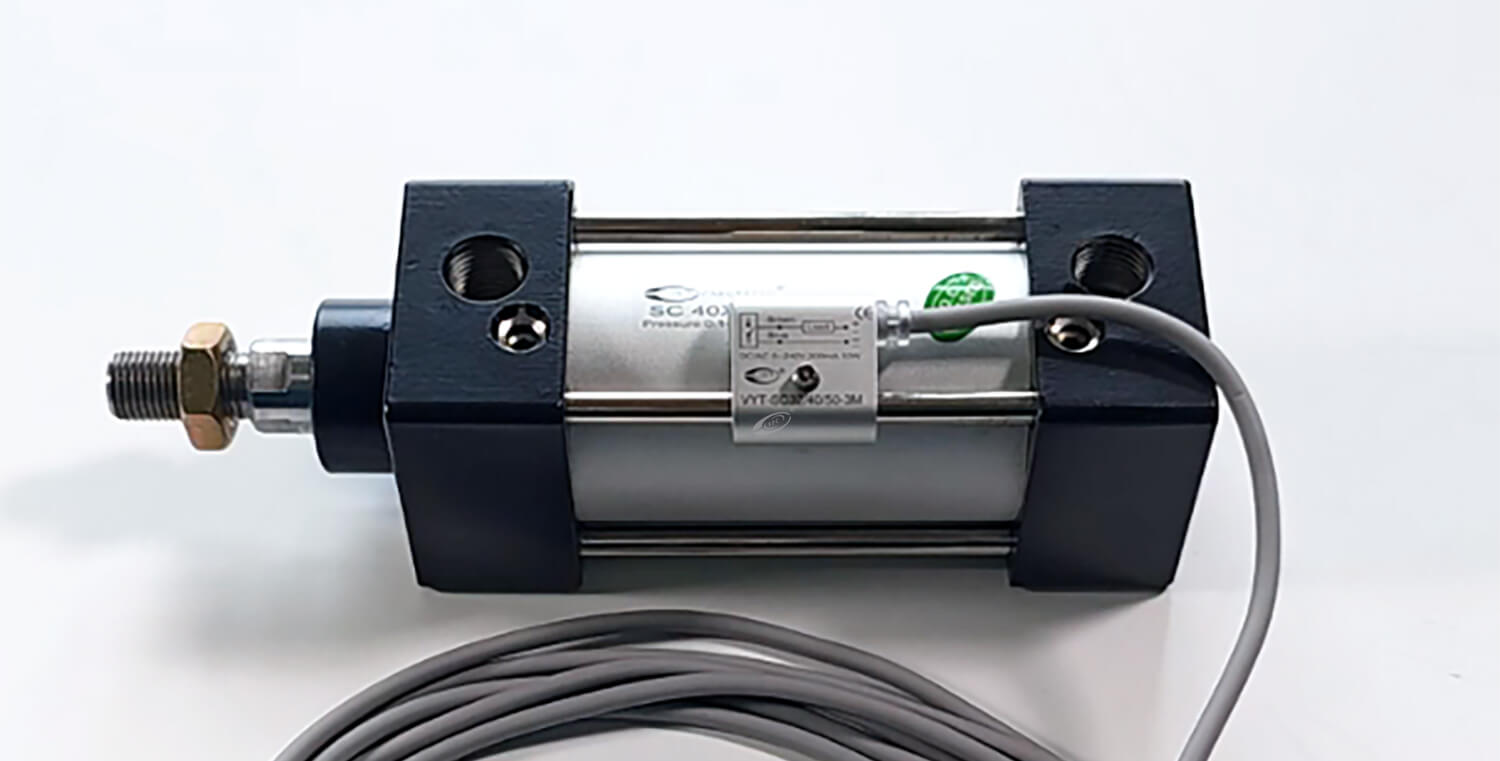

Spurstangenmontage
4. Sicherheitsinspektion
① Da der Magnetschalter häufig funktionsfähig ist, regelmäßige Wartung und Inspektion sind erforderlich, um eine Fehlfunktion des Schalters zu verhindern.
② Überprüfen Sie die Arbeitsumfeld des Magnetschalters und halten Sie die Umgebung trocken und bei normaler Temperatur.
③ Überprüfen Sie, ob das Kabel beschädigt ist. Es kommt zu Schäden am Kabel schlechte Isolierung oder Drahtbruch. Wenn sich herausstellt, dass das Kabel beschädigt ist, sollte der Schalter beschädigt sein Sei ersetzt oder der Draht sollte repariert werden.
④ Anziehen die kleinen Schrauben des Induktionsschalters, um zu verhindern, dass sich der Induktionsschalter löst oder verschiebt; Wenn es sich verschoben hat, sollte es wieder in die richtige Position gebracht und dann festgezogen werden.
Neben der Verwendung mit Magnetschaltern ist das natürlich auch möglich Luftzylinder kann auch mit einer Vielzahl anderer Zubehörteile verbunden werden, um verschiedene Funktionen zu erreichen und die Leistung zu steigern, wie z Zubehör für Pneumatikzylinder, Magnetventile, Geschwindigkeitsregelventile, Anschlüsse, usw.
Ergänzende Inhalte
Magnetschalter vs. Näherungsschalter
Aspekt | Magnetschalter | Näherungsschalter |
Funktionsprinzip | Die Erkennung erfolgt durch Erfassen von Veränderungen in a Magnetfeld. (z. B. ein Magnet oder ein Magnetring im Inneren eines Zylinderkolbens) | Erkennung durch die elektromagnetisches Feld des zu erfassenden Objekts, Metallobjekts oder Mediums ändern. |

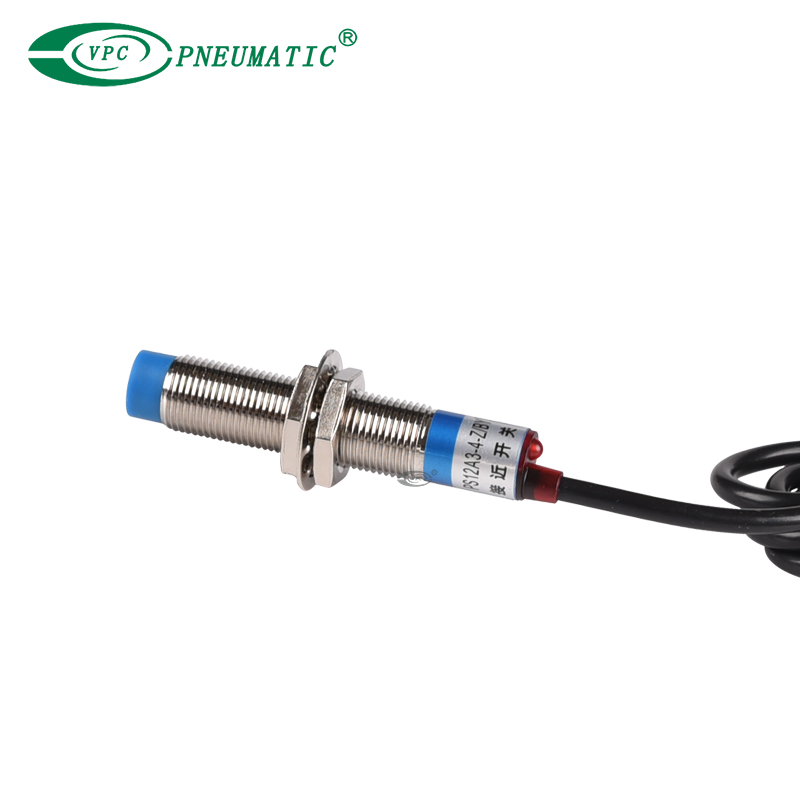

Erkennungsobjekt | - Magnetische Gegenstände oder magnetische Bauteile (z. B. Zylinderkolben) | - Metall (induktiv) - Metall und Nichtmetall (kapazitiv) |
Installation | Normalerweise in der Nähe des Zylinders oder anderer magnetischer Komponenten installiert. | Für eigenständige Installation oder Testen von nichtmagnetische Geräte. |
Nutzungsumgebung | Klein, eng, kompakt Installationsumgebung. | Starkes Magnetfeld oder magnetische Interferenzumgebung. |
Anwendung | - Erkennung der Zylinderkolbenposition - Signalrückmeldung des pneumatischen Systems - Mehrpunkt-Positionserkennung - Einsatz in staubiger, vibrierender oder rauer Umgebung | - Erkennung metallischer oder nichtmetallischer Objekte - Automatisierte Geräteerkennung (z. B Grenzkontrolle, zählen oder Durchflussüberwachung) - Objekterkennung mit hoher Geschwindigkeit - Nicht magnetisch Umgebungsanwendung |
Oben geht es um die Auswahl eines Reed-Sensors und den Unterschied zwischen einem Magnetsensor und einem Näherungssensor. Wenn Sie weitere Fragen haben, Bitte wenden Sie sich an VPC. Gerne unterstützen wir Sie auch in Sachen Pneumatik fachmännisch.
