Was ist ein elektropneumatischer Regler?

1. Was ist ein elektropneumatischer Regler?

Ein elektronischer pneumatischer Regler ist ein Gerät zur Steuerung des Drucks von Druckluft oder Gas in einem pneumatischen System.Es funktioniert durch den Empfang eines elektronischen Eingangssignals, typischerweise von einer speicherprogrammierbaren Steuerung (SPS) oder einem ähnlichen Gerät, und passt den pneumatischen Ausgang proportional an das Eingangssignal an.Elektronische Regler werden dort eingesetzt, wo eine kontinuierliche oder stufenlose Einstellung des Gasdrucks erforderlich ist.

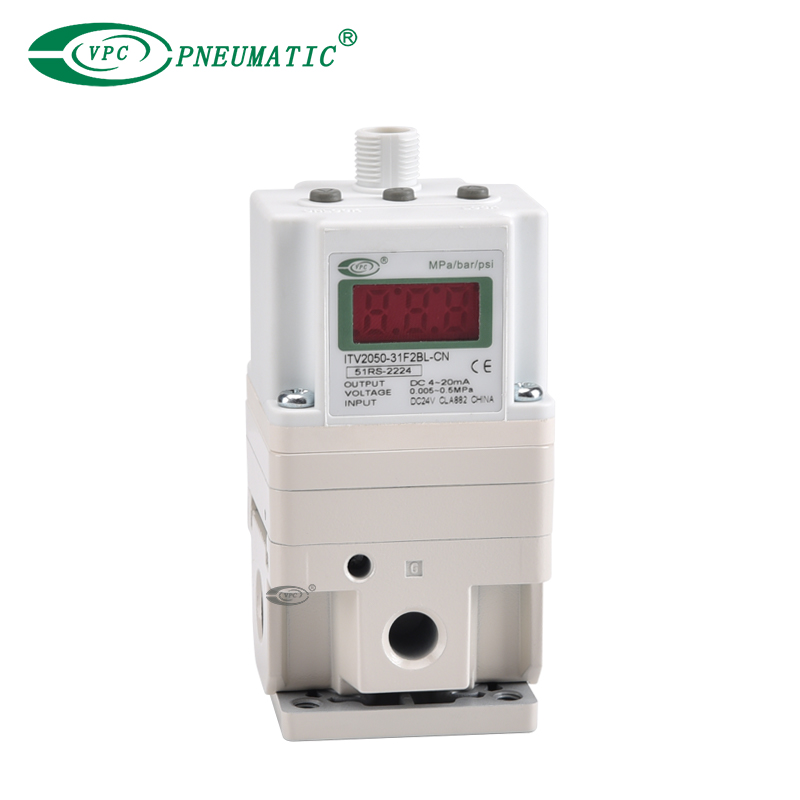

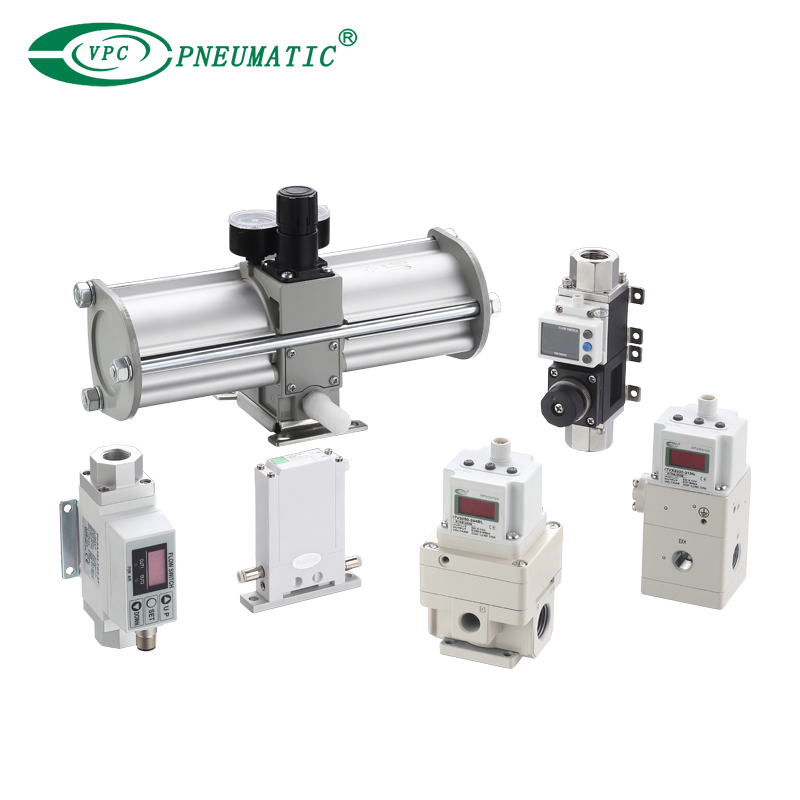

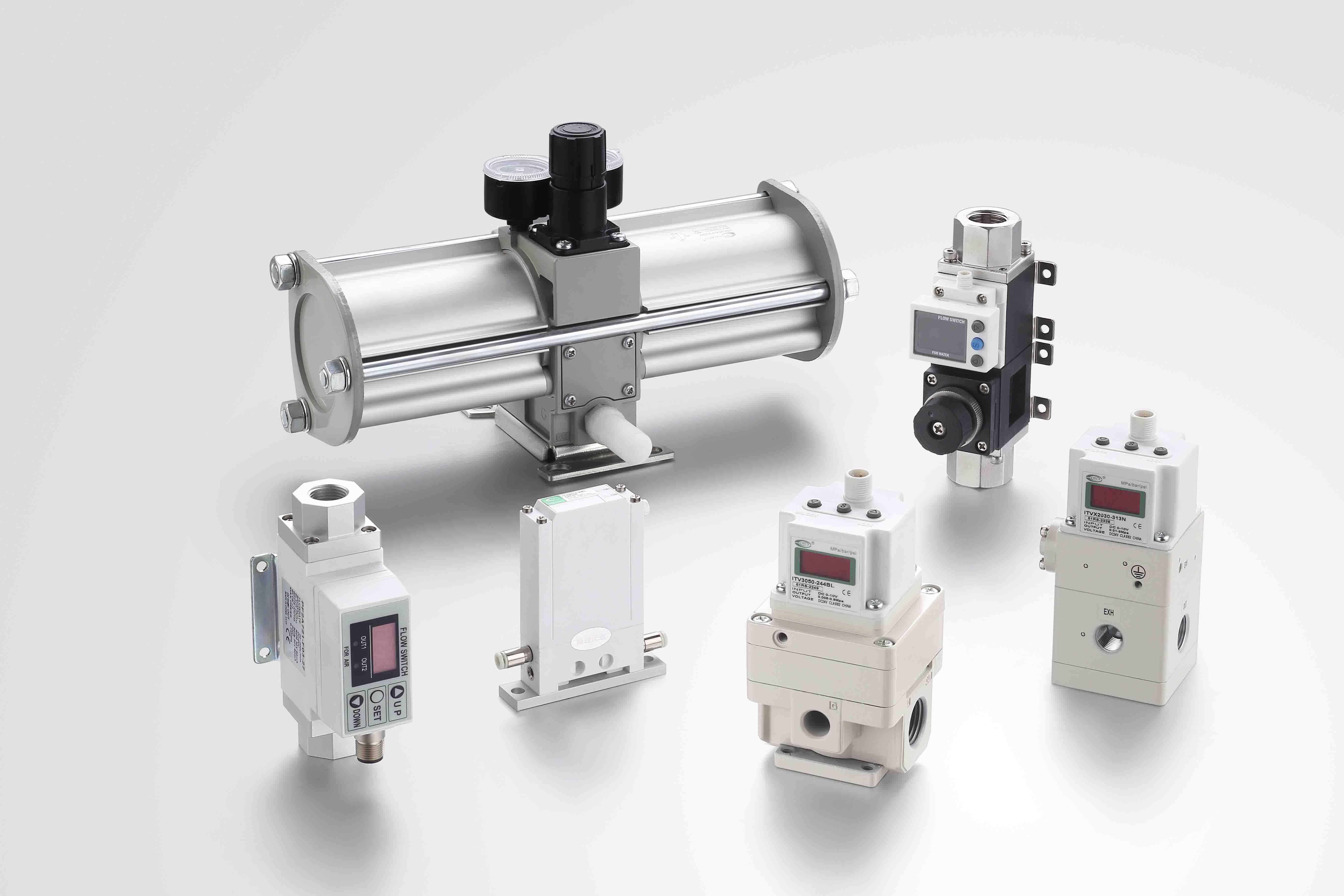

ITV2050 Elektropneumatischer Regler

ITVX2030 Elektronischer Hochdruck-Pneumatikregler

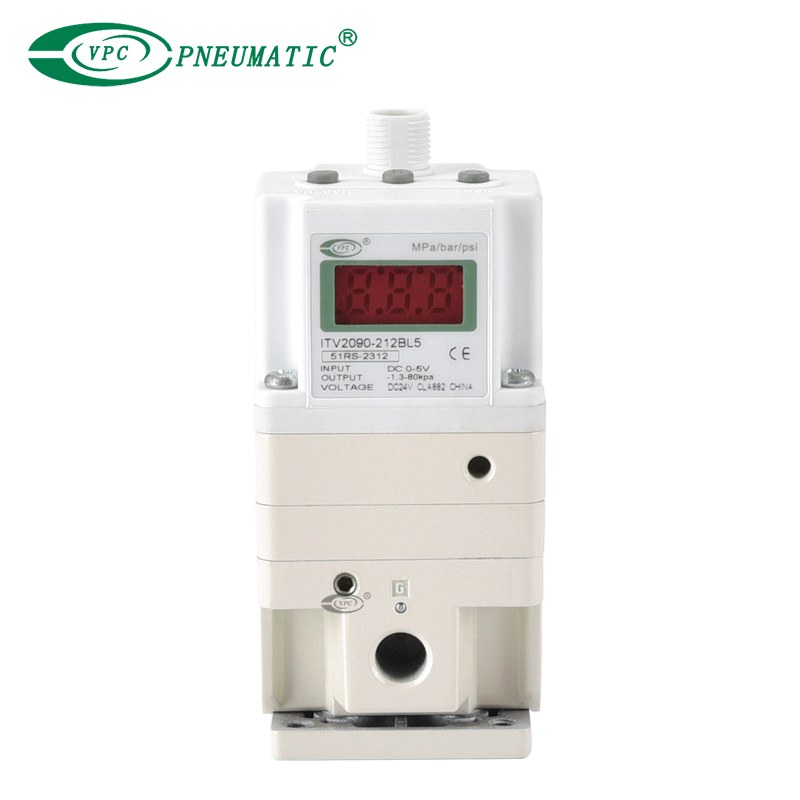

ITV2090 Elektronischer Vakuumregler

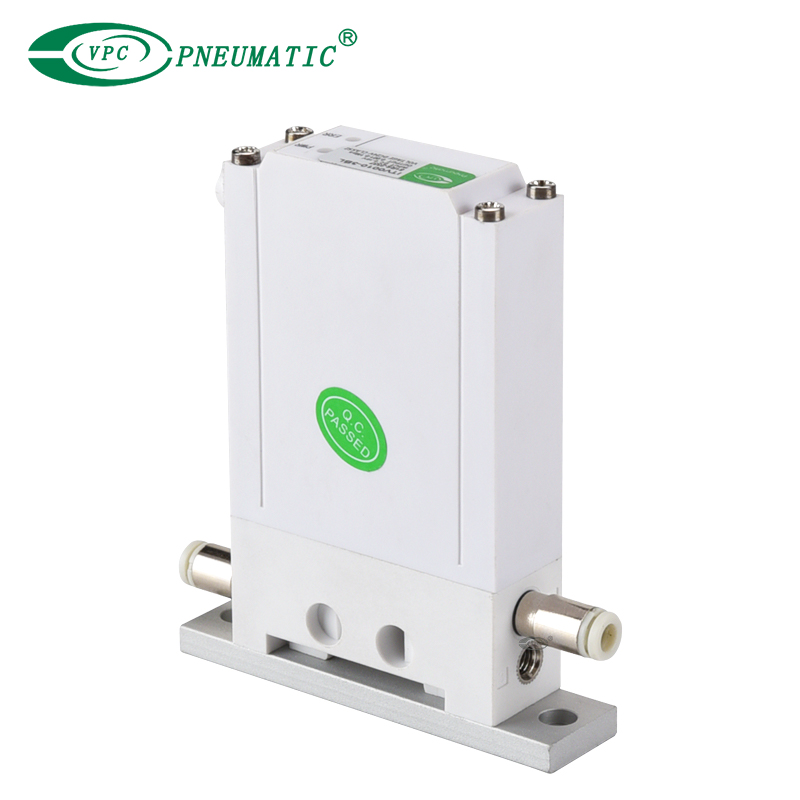

ITV009 Kompakter Vakuumregler

2. Wie viele Serien von elektropneumatischen ITV-Reglern gibt es?

Elektropneumatischer Regler der TV-Serie (Normal)

Arbeitsdruckbereich: 0,005 bis 1,0 MPa, sorgt für einen guten Ablauf und eine gute Reaktionszeit.Die Normaldruck-Serie bietet die Kernvorteile der ITV-Serie, einschließlich Präzise Proportionalsteuerung, schnelle Reaktion und benutzerfreundliche Konfiguration, optimiert für Standarddruckbereiche, die üblicherweise in industriellen Pneumatikanwendungen zu finden sind. Beispiel: ITV2050

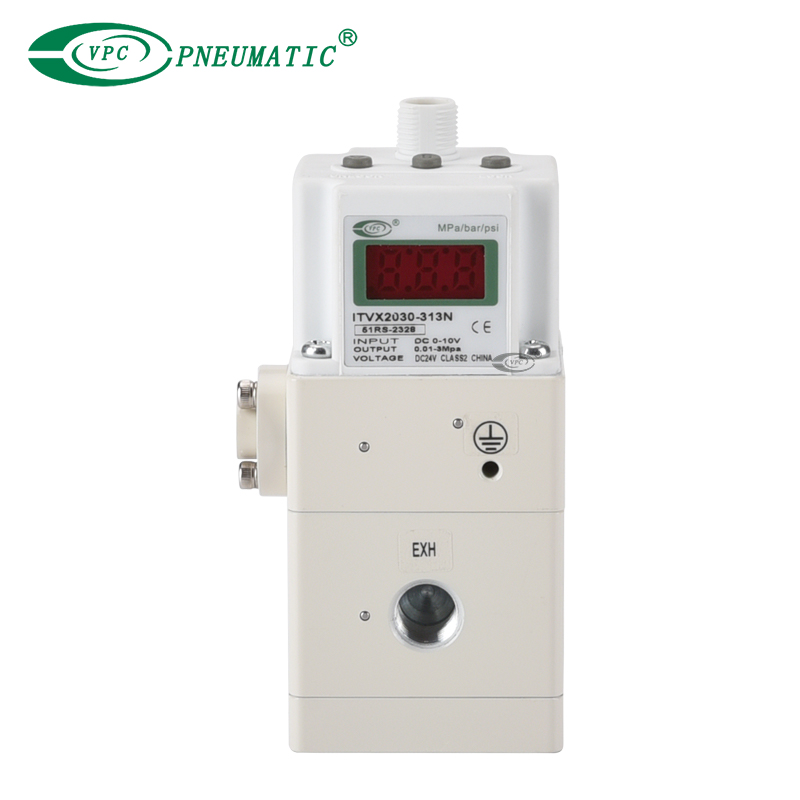

Elektropneumatischer Hochdruckregler der ITVX-Serie

Arbeitsdruckbereich: 0,1 bis 3,0 MPa, geeignet für Hochdruckumgebungen und kann im Vergleich zu Normaldruckmodellen höhere Durchflussraten bieten.Die Hochdruckserie bietet die Vorteile der elektrischen Proportionalsteuerung, wie Genauigkeit, Reaktionsfähigkeit und Konfigurierbarkeit, und ist außerdem handhabbar höhere Arbeitsdrücke bis zu 3,0 MPa. Beispiel: ITVX2030

Elektronischer Vakuumregler der Serie ITV2090

Arbeitsdruckbereich: -1,3 bis -80 kPa (Vakuum), kompaktes und leichtes Design, einfach zu transportieren in Vakuumsysteme integrierenSie können in Vakuumsystemen und -prozessen für eine genaue und feinfühlige Druck- oder Durchflussregelung sorgen. Beispiel: ITV2090, ITV0090 (geeignet für kompakte Niederdrucksysteme)

3. Wie funktioniert der elektropneumatische Regler?

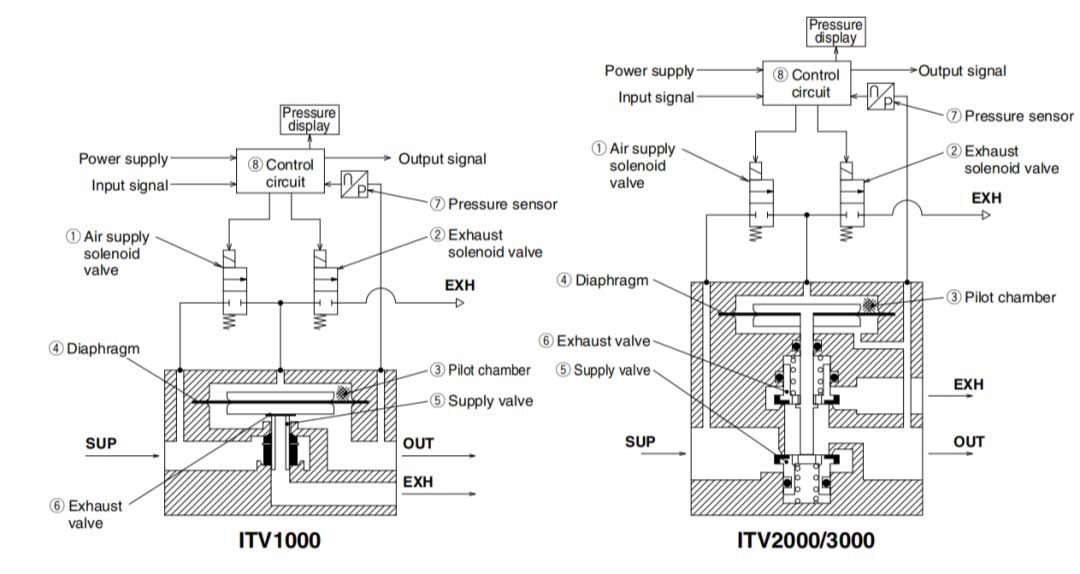

Wenn das Eingangssignal ansteigt, dreht sich das Luftzufuhr-Magnetventil ① AN, und das Auslassmagnetventil ② dreht sich AUS.Daher fließt der Versorgungsdruck durch das Luftversorgungsmagnetventil ① und wird auf die Pilotkammer ③ ausgeübt.Der Druck in der Steuerkammer ③ steigt und wirkt auf die Oberseite der Membran ④.Dadurch öffnet sich das mit der Membran ④ verbundene Luftzufuhrventil ⑤ und ein Teil der Luftzufuhr Der Versorgungsdruck wird zum Ausgangsdruck.

Dieser Ausgangsdruck wird über den Drucksensor ⑦ in den Steuerkreis ⑧ zurückgeführt.Hier funktioniert ein korrekter Betrieb, bis der Ausgangsdruck proportional zum Eingangssignal ist, wodurch es möglich ist, immer einen Ausgangsdruck proportional zum Eingangssignal zu erhalten.

Funktionsprinzipdiagramm

4. Vorteile elektronischer pneumatischer Regler?

Bei der herkömmlichen automatischen Drucksteuerung handelt es sich um eine intermittierende Steuerung, die eine manuelle Anpassung im Voraus erfordert, um die Steuerung eines einzelnen Luftdrucks zu erreichen. Die Anpassung mehrerer Ausgangskräfte und Ausgangsgeschwindigkeiten ist jedoch nicht möglich.

Dazu gehört die elektronische pneumatische Reglersteuerung kontinuierliche KontrolleDabei wird erkannt, dass sich die Ausgabe mit der Eingabe ändert und Ausgabe und Eingabe in einer bestimmten proportionalen Beziehung stehen.Durch die Einstellung bestimmter Steuerbedingungen kann die Ausgabe mehrerer Kräfte und die Ausgabegeschwindigkeit angepasst werden.

Vorteile:

① Es kann erreicht werden stufenlose Einstellung von Druck und GeschwindigkeitDadurch wird das Aufprallphänomen vermieden, wenn das normalerweise offene Luftventil mit Schalter umgeschaltet wird.

② Es kann Fernbedienung und Programmsteuerung realisieren.

③ Hohe Regelgenauigkeit, schnelle Reaktion und empfindliche Reaktion.

5. In welchen Branchen werden elektronische pneumatische Regler eingesetzt?

Elektrische Proportionalventile der ITV-Serie sind multifunktionale Komponenten, die in Kombination mit verschiedenen pneumatischen Komponenten für verschiedene Geräte und Branchen verwendet werden können. Zum Beispiel:

① ITV2090 kann in der Lebensmittelverpackungsindustrie verwendet werden, wenn es mit verwendet wird 2-Wege-Magnetventile, ZH-Vakuumerzeuger mit großem Durchfluss, Und AW Filterregler.

② Der elektropneumatische ITV-Regler kann in der Druckindustrie verwendet werden, wenn er mit verwendet wird IS-Druckschalter Und Ventilinseln.

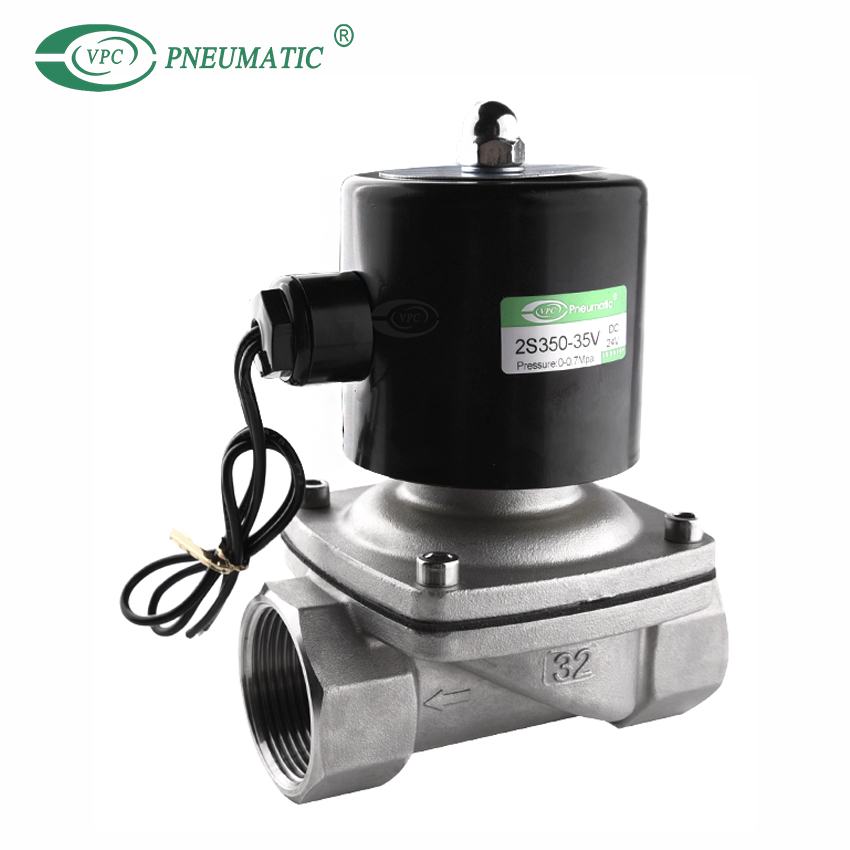

Magnetventil der Serie 2S

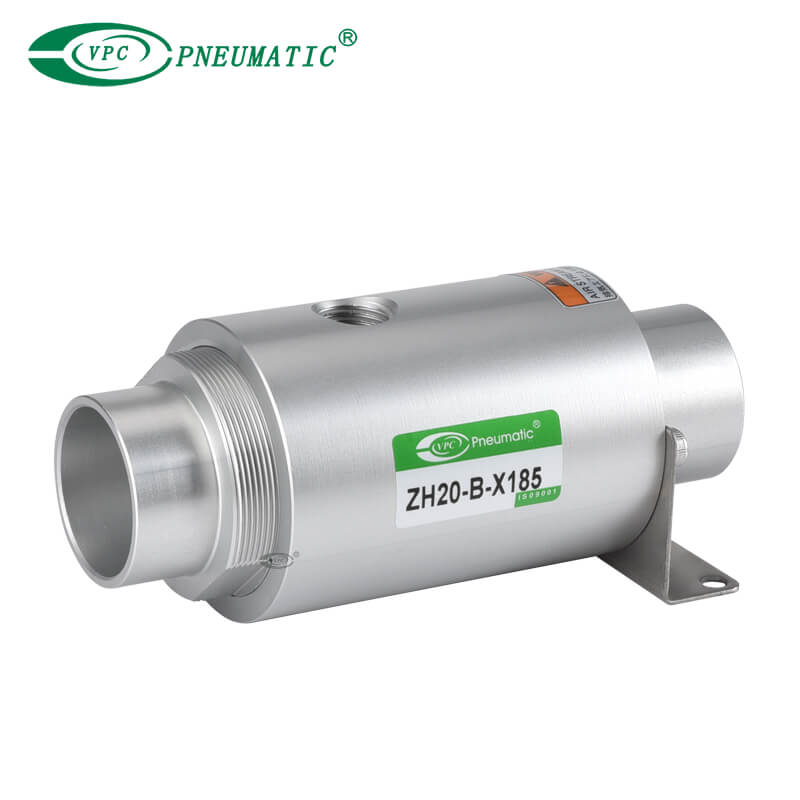

ZH Vakuumgenerator

Filterregler der AW-Serie

IS10 Druckschalter

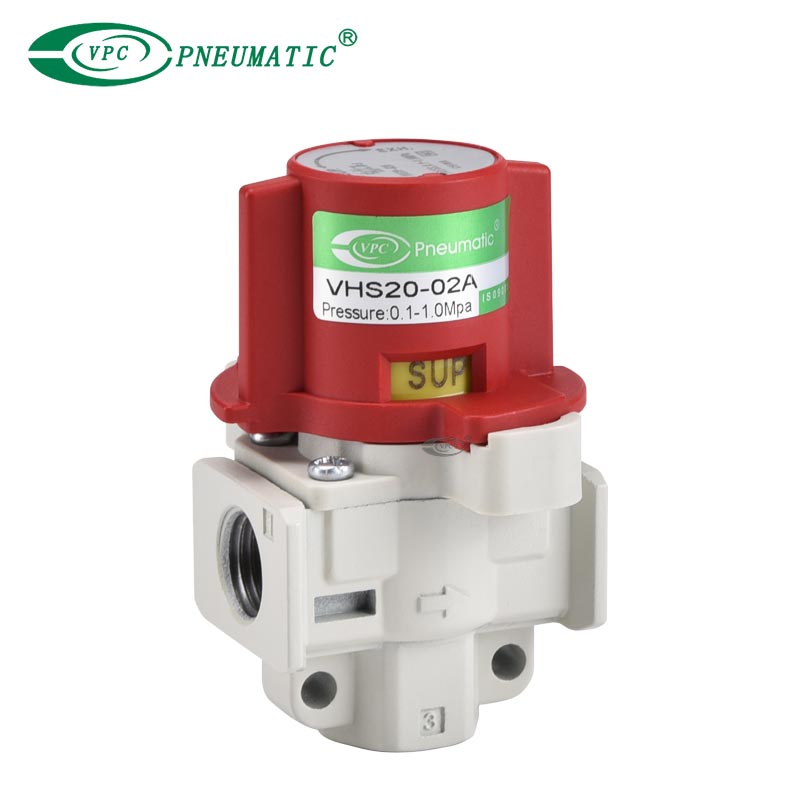

Druckentlastungsventil der VHS-Serie

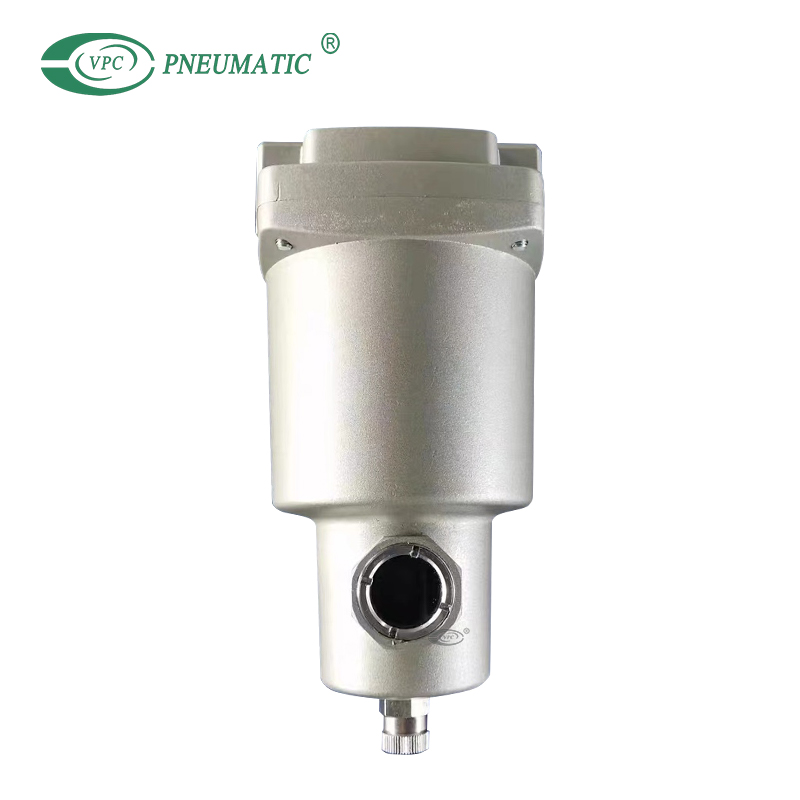

Geruchsentfernungsfilter der AMF-Serie

③ Der elektrische pneumatische Regler kann eine mehrstufige Steuerung simulieren, indem er mit Magnetventilen, Druckminderventilen, Steuerungen und Ölnebelabscheidern verwendet wird.

Darüber hinaus kann der elektrisch-pneumatische Regler ITV modular installiert werden Luftaufbereitungsgeräte der Serie A;bei Verwendung mit Luftzylinder Und MagnetventileSie können auch in elektrostatischen Beschichtungsgeräten, Glasfaserschneidegeräten, Flaschenblasgeräten und in der Halbleiterindustrie usw. verwendet werden.

Pneumatischer Zylinder

Pneumatischer Regler

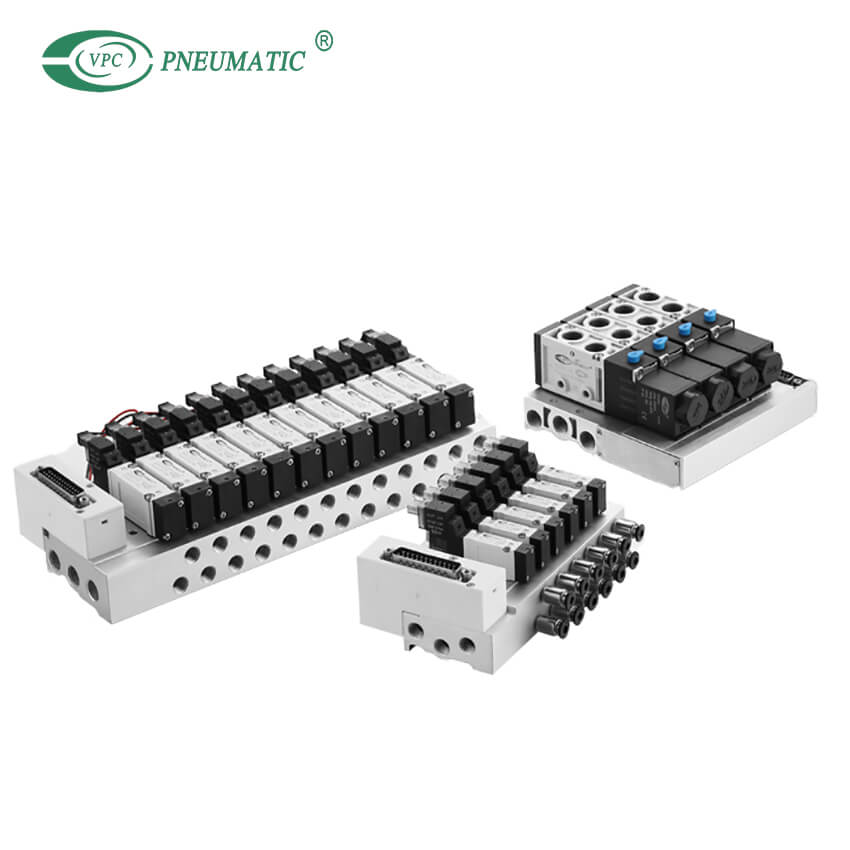

Pneumatische Magnetventilinsel

Pneumatischer Anschluss

ITV-Handbuch für elektropneumatische Regler im PDF-Format

Wenn Sie Fragen zu elektropneumatischen Reglern oder anderen pneumatischen Systemkomponenten haben, wenden Sie sich bitte an uns. Bitte wenden Sie sich an VPCGerne stellen wir Ihnen auch zusätzliches Pneumatik-Know-how zur Verfügung.
