Was ist ein 2-Wege-Magnetventil?

Anzahl Durchsuchen:100     Autor:VPC Pneumatik     veröffentlichen Zeit: 2024-03-25      Herkunft:Powered

2-Wege-Magnetventile sind ein Schlüsselelement im Flüssigkeitskontrollsystem verschiedener Branchen, es gibt jedoch immer noch viele Probleme bei der Verwendung.In diesem Artikel stellen wir das Funktionsprinzip, die Funktionsweise, den Ventiltyp und die Anwendung von 2-Wege-Ventilen, die allgemeine Fehlerbehebung und den Unterschied zwischen 2-Wege- und 3-Wege-Ventilen vor.


1. 2-Wege-Magnetventilmittel

Der „2 Positionen“ Das Magnetventil hat zwei Anschlüsse: Einlass und Auslass.Der '2-Wege' Die Bezeichnung bezieht sich auf zwei Zustände: offen und geschlossen.Es dient zur Steuerung des Medienflusses (Gas, Flüssigkeit oder Luft) durch diese beiden Anschlüsse, indem das Magnetventil als Reaktion auf ein elektrisches Signal geöffnet oder geschlossen wird.

Grundlegende Bestandteile:

· Magnetspule: Wenn elektrischer Strom durch diese Spule fließt, erzeugt sie ein Magnetfeld.

· Kolben oder Anker: Dabei handelt es sich um ein Metallteil, das sich als Reaktion auf das von der Magnetspule erzeugte Magnetfeld bewegt.

· Ventilkörper: Enthält die Anschlüsse und beherbergt den Ventilmechanismus, der vom Kolben gesteuert wird.

· Frühling: In vielen Konstruktionen wird eine Feder verwendet, um das Ventil in seinen ursprünglichen Zustand zurückzubringen, wenn der Magnet stromlos ist.

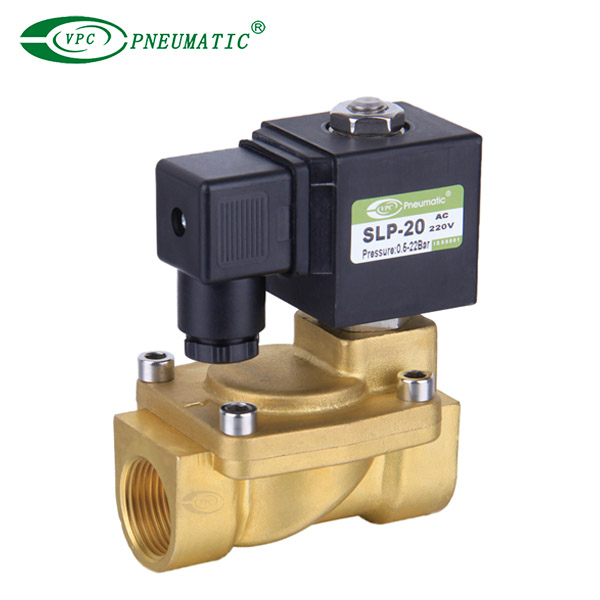

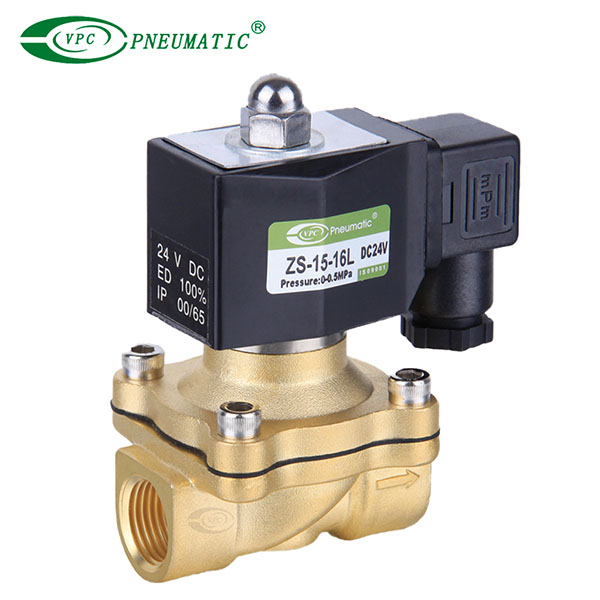

2-Wege-Magnetventil

2. Funktionsprinzip des 2-Wege-Magnetventils

2.1 Stromloser Zustand (basierend auf dem Ventiltyp):

· Normalerweise geschlossen (NC): Ohne elektrischen Strom hält die Feder den Kolben in einer Position, die das Ventil geschlossen hält und den Durchfluss des Mediums blockiert.

· Normalerweise offen (NO): Ohne elektrischen Strom hält die Feder den Kolben in einer Position, die das Ventil offen hält und den Durchfluss des Mediums vom Einlass zum Auslass ermöglicht.

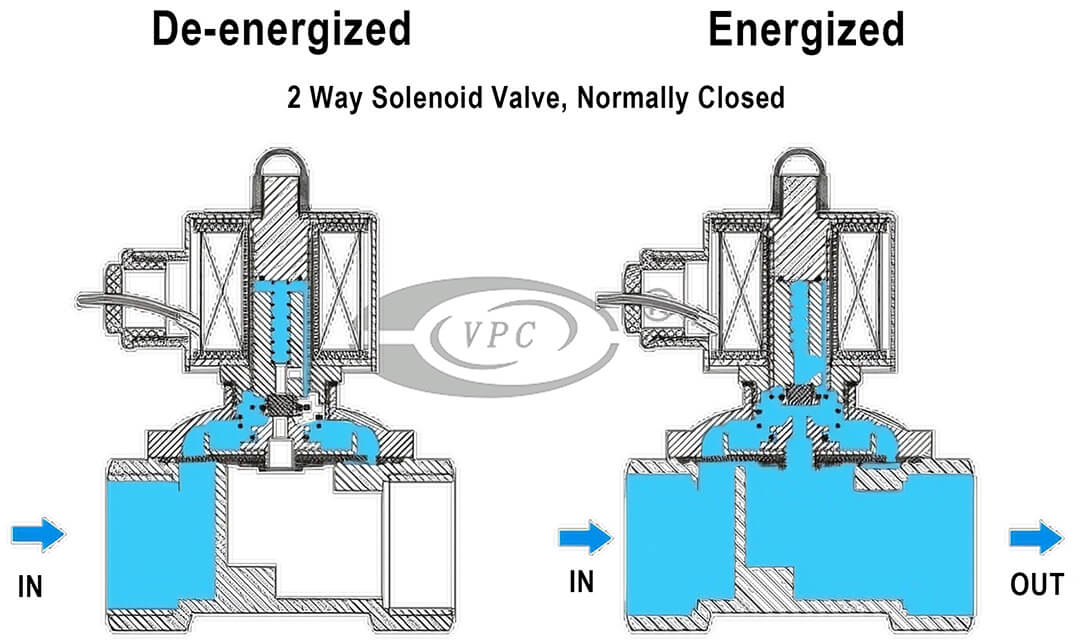

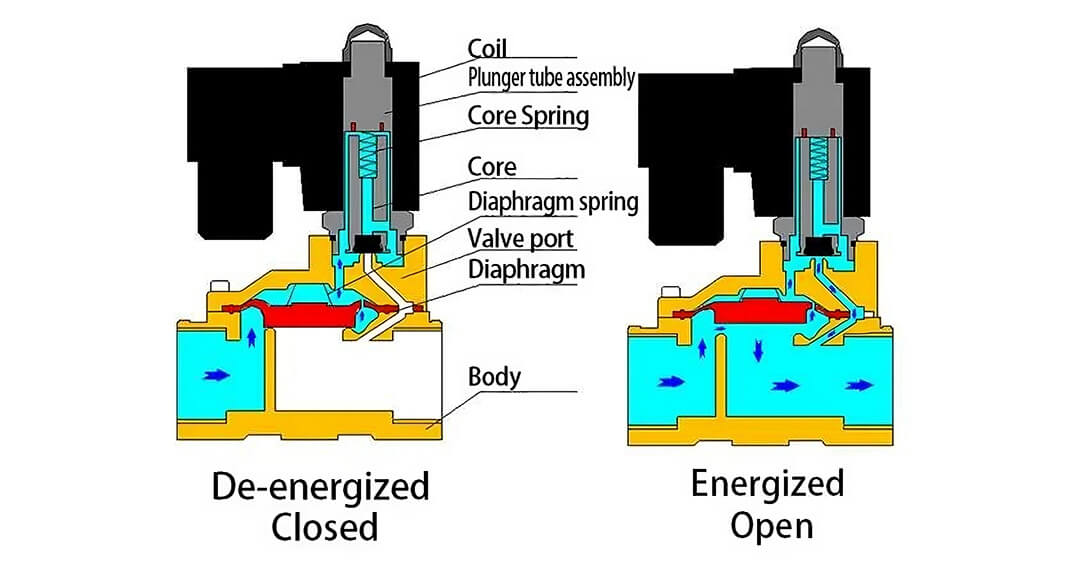

normalerweise geschlossenes Magnetventil

2.2 Unter Spannung stehender Zustand:

Wenn die Magnetspule erregt wird, erzeugt sie ein Magnetfeld, das den Stößel gegen die Kraft der Feder zieht.

· Bei NC-Magnetventilen hebt die Erregung der Spule den Kolben an, öffnet das Ventil und ermöglicht den Durchfluss des Mediums.

· Bei NO-Magnetventilen bewegt die Erregung der Spule den Kolben, um das Ventil zu schließen und den Mediumfluss zu stoppen.

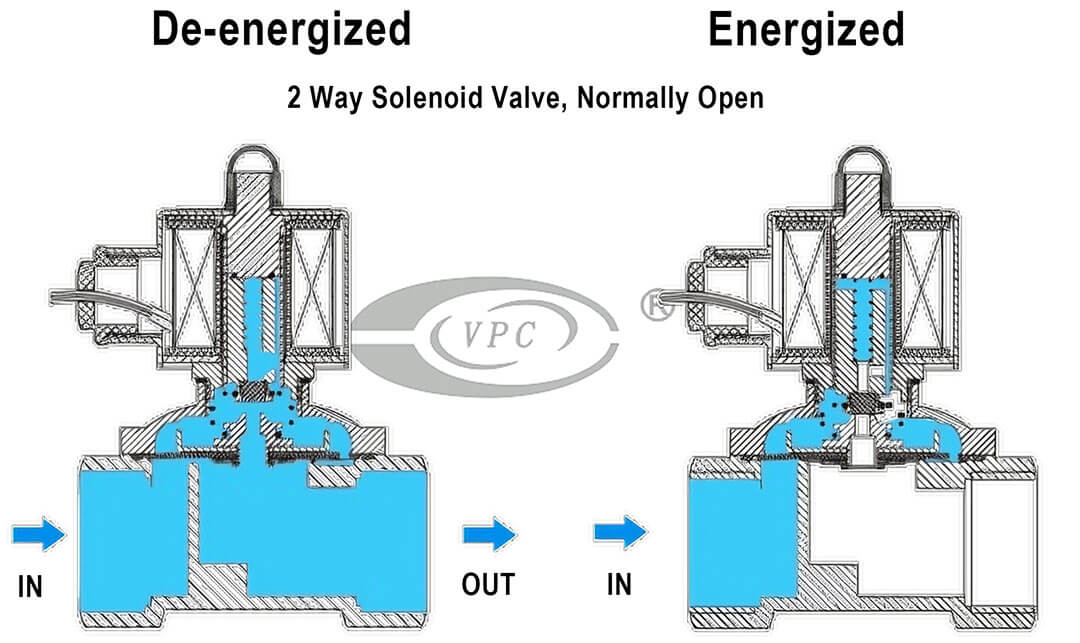

normalerweise offenes Magnetventil

2.3 Rückkehr zum Ausgangszustand:

Sobald der Strom zur Magnetspule unterbrochen wird, verschwindet das Magnetfeld.Die Feder drückt dann den Kolben in seine ursprüngliche Position zurück und bringt das Ventil in seinen Standardzustand zurück (geschlossen für NC-Ventile und offen für NO-Ventile).


3. Funktionen des 2-Wege-Magnetventils

Das 2-Wege-Ventil hat aufgrund seiner Konfiguration zwei Hauptfunktionen: normales Schließen und normales Öffnen, wie oben erläutert, wobei jeder Typ einem bestimmten Zweck bei der Steuerung des Flüssigkeitsflusses innerhalb des Systems dient:

· Kontrollieren Sie den Flüssigkeitsfluss

Die grundlegende Funktion eines 2-Wege-Ventils besteht darin, den Durchfluss eines Mediums (z. B. Luft, Wasser, Öl oder Gas) durch ein System zu steuern.Dies wird erreicht, indem es den Durchgang des Mediums zwischen seinen beiden Anschlüssen (Einlass und Auslass) entweder zulässt oder blockiert, je nachdem, ob das Ventil geöffnet oder geschlossen ist.Diese Steuerung ist in Systemen unerlässlich, in denen der Fluss eines Mediums regelmäßig gestartet oder gestoppt werden muss.


· Sicherheit und Prozesskontrolle

2-Wege-Ventile spielen eine entscheidende Rolle bei der Sicherheit und Prozesskontrolle in verschiedenen Systemen.In einem normalerweise geschlossenen System stellt das Ventil beispielsweise sicher, dass kein Medium fließt, es sei denn, es wird absichtlich geöffnet. Dies kann für den Umgang mit Gefahrstoffen oder dafür, dass Prozesse erst gestartet werden, wenn dies sicher möglich ist, von entscheidender Bedeutung sein.Umgekehrt können normalerweise offene Ventile verwendet werden, um sicherzustellen, dass ein Fail-Safe-Zustand den Durchfluss zulässt, z. B. in Kühlsystemen, in denen der Durchfluss fortgesetzt werden muss, sofern er nicht aktiv gestoppt wird.

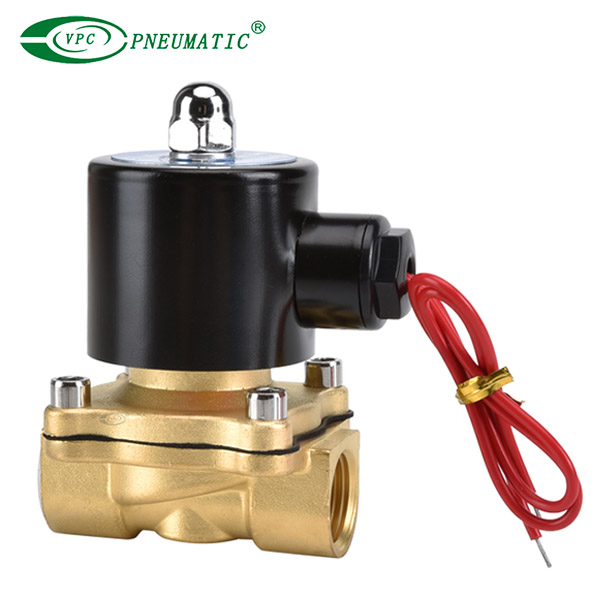

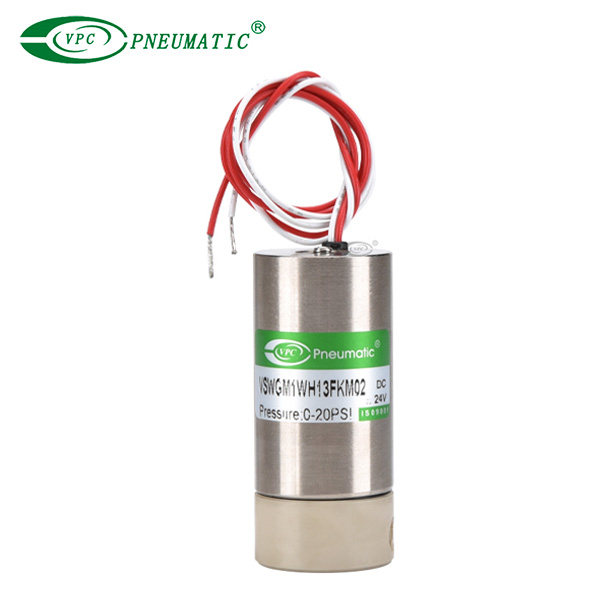

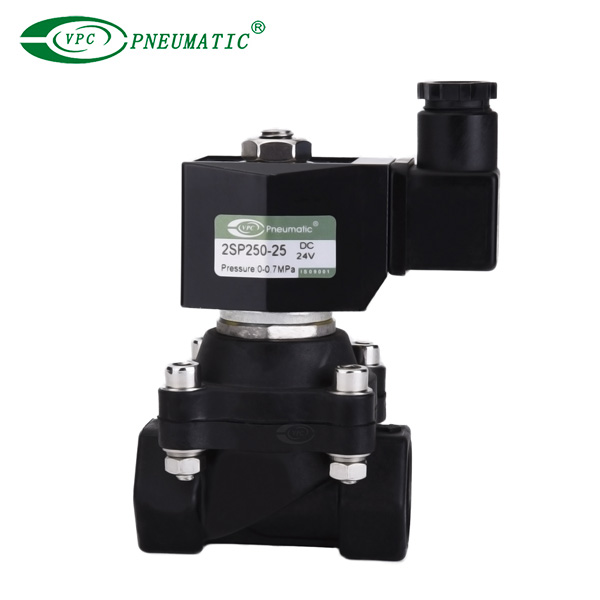

Das Gehäusematerial des 2-Wege-Magnetventils ist unterteilt in: Messing, Edelstahl, Kunststoff.Dichtring mit NBR, EPDM, VITON (FKM), PTFE, Kieselgel, unterschiedlicher Materialdichtring, Zirkulation unterschiedlicher Medien und Einsatz unterschiedlicher Industrieausrüstung.Die Magnetspule ist je nach Stromversorgung in Wechsel- und Gleichstromspulen mit unterschiedlichen Spannungen unterteilt.Es gibt auch Optionen wie explosionsgeschützte Spulen und Timer.(Wenn Sie der Meinung sind, dass es zu viele Optionen gibt, können Sie dies tun Kontaktieren Sie VPC um Sie bei Ihrem Kauf zu unterstützen.)


4. 2-Wege-Magnetventilanwendungen

Die 2-Wege-Magnetventile werden in verschiedenen Branchen eingesetzt, darunter Wasseraufbereitung, Pneumatik, medizinische Geräte und Fertigung.Ihre spezifische Anwendung hängt von der Art der Flüssigkeit, der erforderlichen Durchflussregelung und dem Systemdesign ab, was ihre Vielseitigkeit unterstreicht.

· Automatisierungssysteme: Wird in pneumatischen und hydraulischen Systemen zur Steuerung der Bewegung von Aktuatoren oder Motoren verwendet.

· Wasserkontrolle: Regulierung des Wassers in Bewässerungs-, Sanitär- und Wasseraufbereitungssystemen.

· Luftsysteme: Management des Luftstroms in HVAC-Systemen und Luftkompressoren.

· Chemische Verarbeitung: Steuerung von Chemikalienflüssen in Verarbeitungsanlagen zur Gewährleistung einer präzisen Handhabung verschiedener Substanzen.


5. Fehlerbehebung und Lösungen

Die Spezifikation des 2-Wege-Ventils (einschließlich Druckstufe, Spannung, Flüssigkeitstyp und Temperaturkompatibilität) erfüllt nachweislich die Systemanforderungen und wird entsprechend der auf dem Ventilgehäuse markierten Durchflussrichtung installiert.

Wenn das Startmagnetventil mit Strom versorgt wird, macht es ein deutliches Klicken, es treten Druckänderungen im Manometer auf und es kann auch visuell überprüft werden, ob Flüssigkeit durchläuft, um zu bestätigen, dass das Ventil funktionsfähig ist.

Häufige Probleme sind Spulenausfall, Verstopfungen, Lecks und elektrische Fehler.Die Fehlerbehebung umfasst die Überprüfung der Stromversorgung, des Spulenwiderstands, der Integrität der Dichtung und die Beseitigung von Hindernissen.Die Lösungen reichen vom Austausch der Spule bis hin zur gründlichen Reinigung und dem Austausch der Dichtungen.

Wenn die oben genannten Methoden Ihre Ventilprobleme nicht lösen können, Bitte wenden Sie sich an VPC, VPC bietet Ihnen eine professionellere und effektivere Lösung!

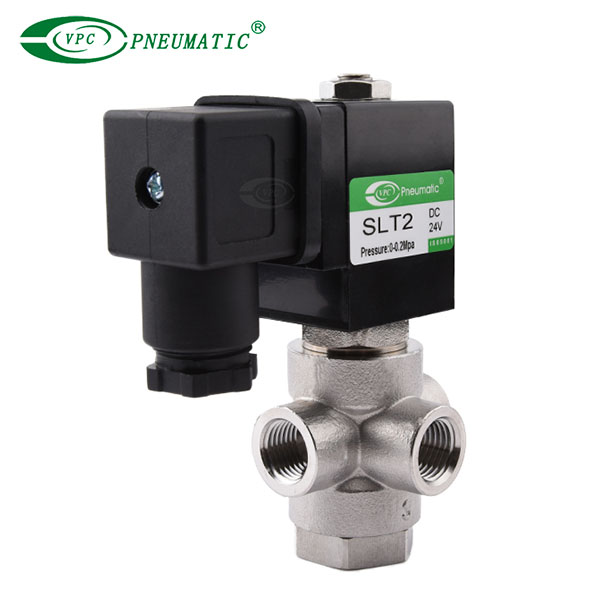

6. Was ist der Unterschied zwischen einem 2/2-Wege- und einem 3/2-Wege-Magnetventil?

· Anzahl der Ports: 2/2-Ventile verfügen über zwei Anschlüsse (einen Einlass und einen Auslass), während 3/2-Ventile über drei Anschlüsse (einen Einlass, einen Auslass und einen Auslass oder alternativen Auslass) verfügen, wodurch sie vielseitiger in einem System eingesetzt werden können.

· Komplexität der Flusskontrolle: 2/2-Wege-Ventile bieten eine grundlegende Ein-/Aus-Steuerung, während 3/2-Wege-Ventile auch Strömungswege wechseln können, wodurch sie für komplexere Steuerungsaufgaben geeignet sind.


Beide Arten von Magnetventilen werden zur Steuerung des Flüssigkeitsflusses in einem System verwendet und können entsprechend Ihren Nutzungsanforderungen ausgewählt werden.

Das Obige ist die Einführung des 2/2-Magnetventils, dessen Ausarbeitungswinkel hauptsächlich auf der Pneumatikindustrie basiert.Wenn Sie andere Magnetventil-Nutzungs- oder Kaufprobleme haben, Willkommen zu Kontaktieren Sie VPCVPC basiert auf 16 Jahren Erfahrung in der Produktion und Entwicklung von Magnetventilen, um Ihnen die professionellste Beratung, die besten Produkte und den angemessensten Preis zu bieten!

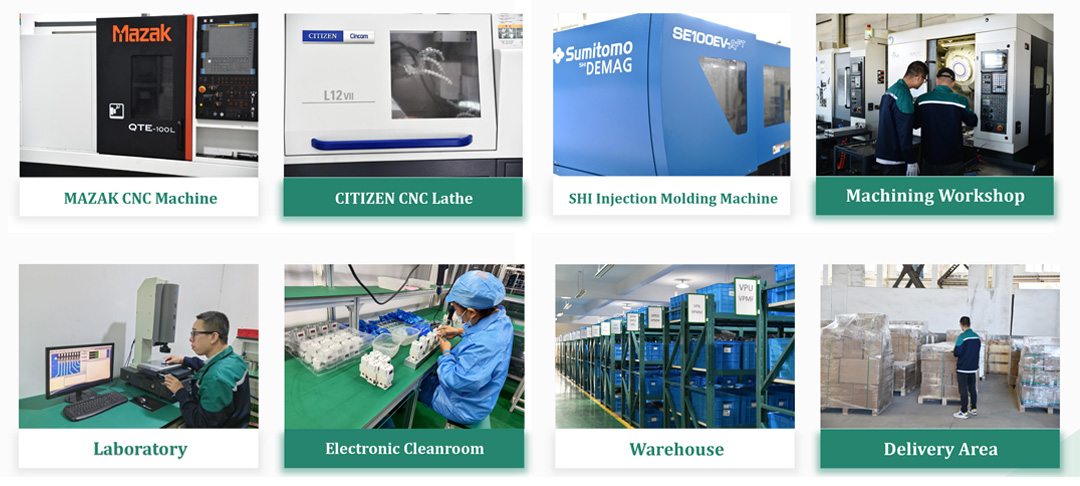

VPC-Herstellung
