Hochdruckanpassungen verwenden normalerweise Gummi- oder Metalldichtungsringe, um eine Dichtung zwischen der Gelenk und der Grenzfläche zu bilden, um sicherzustellen, dass Druckluft oder Gas ohne Leckage unter hohem Druck übertragen wird. Sie werden häufig in Industriesystemen verwendet, die Hochdruckgasübertragung standhalten müssen.
Hochdruckwiderstand: 870psi
Hochdichtungsleistung: PTFE, Metalldichtungsring
Mehrere Verbindungsmethoden: Thread -Verbindung, Ferrule -Verbindung, schnelle Verbindung
Hochtemperatur- und Korrosionsbeständigkeit: Verwenden Sie korrosionsbeständige Materialien wie Edelstahl, Messing und Nickelkupfer.
1. Spezifikationen
| Produkttyp | Hochdruckmessinganpassung |
| Anpassungsart | T -Shirt -Anpassung, Ellbogenanpassung, geradeanschließung usw. |
| Oberflächenbeschaffung | Natürliche Messing- / optionale Nickelbeschichtung |
| Maximaler Arbeitsdruck | 870 psi (6,0 MPa) |
| Druckdruck | ≥ 2.600 psi (18 MPa) |
| Arbeitstemperatur | -20 ° C bis +150 ° C (-4 ° F bis +302 ° F) |
| Verbindungsart | Gewinde |
| Thread Standard | NPT / BSPT / BSPP (anpassbar) |
| Fadengrößenoptionen | 1/8 ', 1/4 ', 3/8 ', 1/2 ' |
| Siegeltyp | Gewindedichtung / PTFE -Klebeband empfohlen |
| Einhaltung | Rohs, Reichweite |
2. Hochdruckanpassung gegen gewöhnliche pneumatische Anpassung
| Typ | Hochdruckanpassung | Gewöhnliche pneumatische Anpassung |
| Arbeitsdruckbereich | ≥ 1,0 MPa | ≤ 1,0 MPa (0,6 ~ 1,0 MPa) |
| Arbeitsmedium | Hochdruckluft, Stickstoff, CO₂, Hydrauliköl, Testgas usw. | Herkömmliche Druckluft, Wasser oder Vakuum (niedriger Druck) |
| Materialien | Edelstahl, Kohlenstoffstahl, nickelgeplanttes Kupfer | Aluminiumlegierung, Plastik, gewöhnlicher Messing |
| Verbindung | Gewinde, Ferrule, Metall -Schnellanschluss | Schnellplug oder gewöhnliche Thread-Verbindung |
| Ringmaterial versiegeln | PTFE / Metalldichtungsring | Viton / gewöhnlicher O-Ring |
| Anwendung | Hochdruck-Testgeräte, Gas-Boosting-Systeme, Kühlleitungen, Energieausrüstung usw. | Automatisierte Produktionslinien, Zylinderverbindungen, Verpackungsausrüstung, Lebensmittelmaschinen usw. |
3. Anwendung
Verbrennungs- / Erdgasturbinen und CT -Motoren
Hochdruckgaserkennung und Testgeräte
Hydraulisch-pneumatisches Hybridkontrollsystem
Flüssigkraftstoffsystem
Luftausschüttungssystem (wie Stickstoff, Wasserstoff, Sauerstoff und andere Hochdruckgase)
Hochtemperaturmotorabteilungen
LNG -Speicher- und Tanksysteme
4. Wie kann man pneumatische Armaturen wählen?
① Abmessungen
Pipeline Außendurchmesser (OD)
Metrische Größen : 4mm / 6mm / 8mm / 10 mm / 12 mm / 16 mm, usw.
Zollgrößen : 1/8 ' / 1/4 ' / 3/8 ' / 1/2 ' / 3/4 ' / 1 ', usw.
Fadenstyp
Npt, BSPT, BSPP, Rosca G, etc.
Männlicher oder weiblicher Faden.
Zum Beispiel: 1/4 'BSP -Gewinde: 1/4 repräsentiert den Innendurchmesser des Röhrchens, der in Zoll mit dem weiblichen Faden verbunden ist.
BSP -Thread -Dimensionsdiagramm
| Gewindegröße | Themen pro (Zoll) | Tonhöhe | Hauptdurchmesser (OD) | Kleiner Durchmesser (ID) | Klanglänge | ||||
| Zoll | mm | Zoll | mm | Zoll | mm | Zoll | mm | ||
| 1/8 | 28 | 0.0357 | 0.907 | 0.383 | 9.728 | 0.3372 | 8.565 | 0.1563 | 3.97 |
| 1/4 | 19 | 0.0526 | 1.337 | 0.518 | 13.157 | 0.4506 | 11.445 | 0.2367 | 6.012 |
| 3/8 | 19 | 0.0526 | 1.337 | 0.656 | 16.662 | 0.5886 | 14.95 | 0.25 | 6.35 |
| 1/2 | 14 | 0.0714 | 1.814 | 0.825 | 20.955 | 0.7336 | 18.633 | 0.3214 | 8.164 |
| 3/4 | 14 | 0.0714 | 1.814 | 1.041 | 26.441 | 0.9496 | 24.12 | 0.375 | 9.525 |
| 1 | 11 | 0.0909 | 2.309 | 1.309 | 33.249 | 11.926 | 30.292 | 0.4091 | 10.391 |
| 1¼ | 11 | 0.0909 | 2.309 | 1.65 | 41.91 | 15.336 | 38.953 | 0.5 | 12.7 |
| 1½ | 11 | 0.0909 | 2.309 | 1.882 | 47.803 | 17.656 | 44.846 | 0.5 | 12.7 |
| 2 | 11 | 0.0909 | 2.309 | 2.347 | 59.614 | 22.306 | 56.657 | 0.625 | 15.875 |
| 2½ | 11 | 0.0909 | 2.309 | 2.96 | 75.184 | 28.436 | 72.227 | 0.6875 | 17.463 |
| 3 | 11 | 0.0909 | 2.309 | 3.46 | 87.884 | 33.436 | 84.927 | 0.8125 | 20.638 |
| 4 | 11 | 0.0909 | 2.309 | 4.45 | 113.03 | 43.336 | 110.073 | - | - |
Referenzartikel: Unterschied zwischen BSP -Thread und NPT, G, R -Thread
② Material

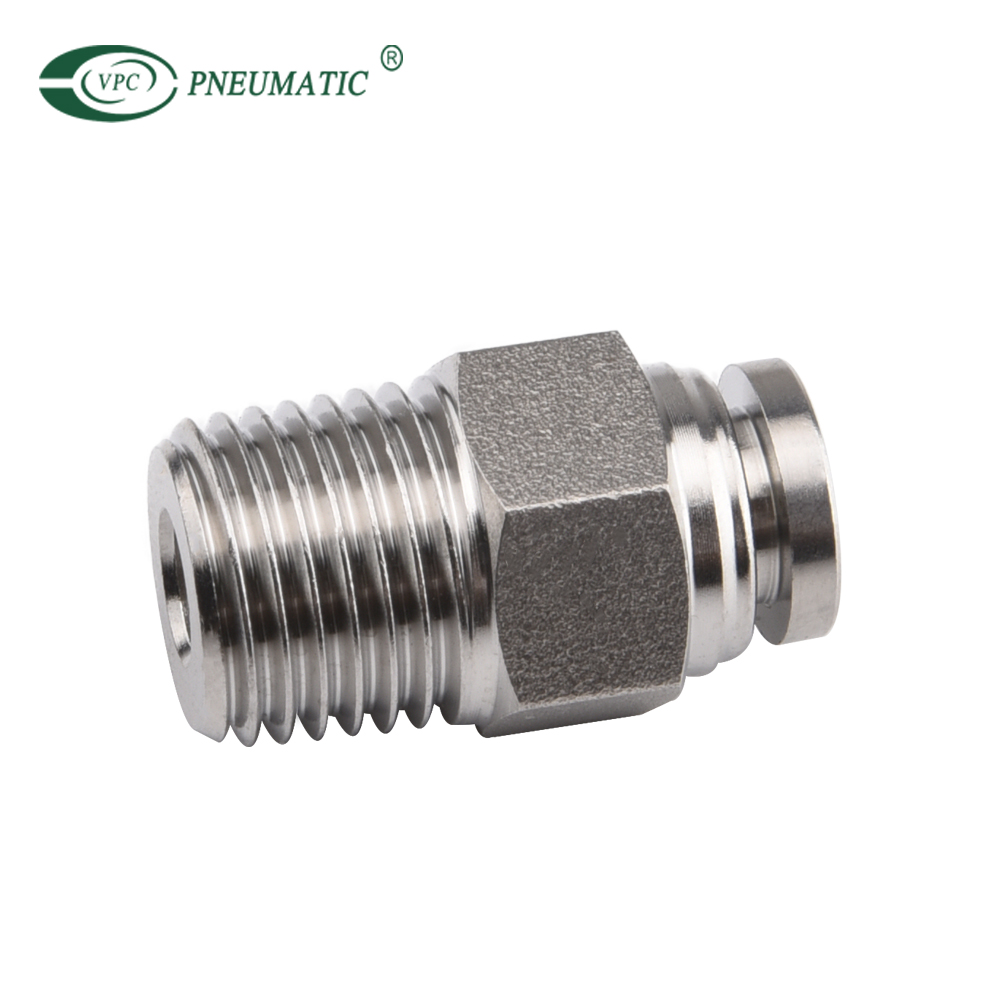

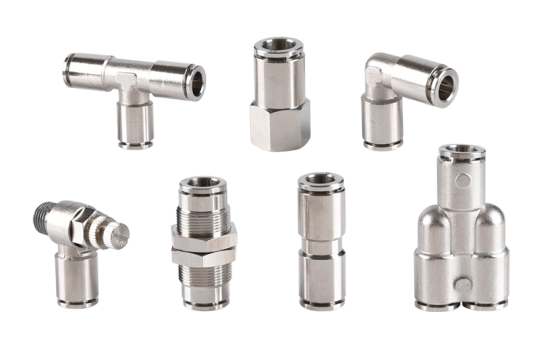

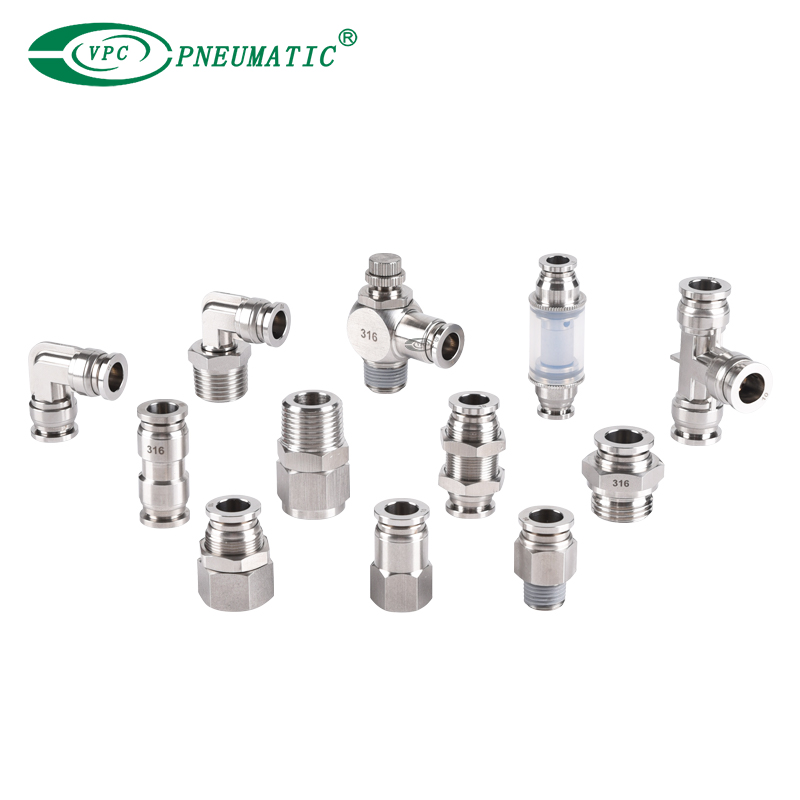

Pneumatikanpassung aus rostfreier Stahl

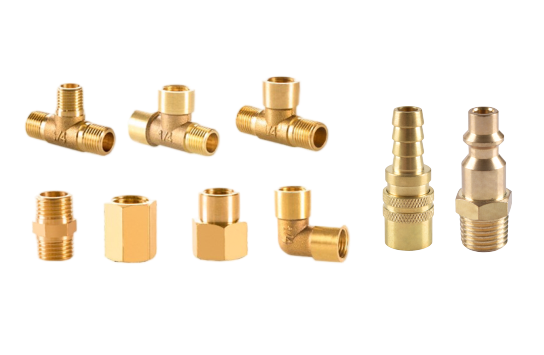

Messing pneumatische Anpassung

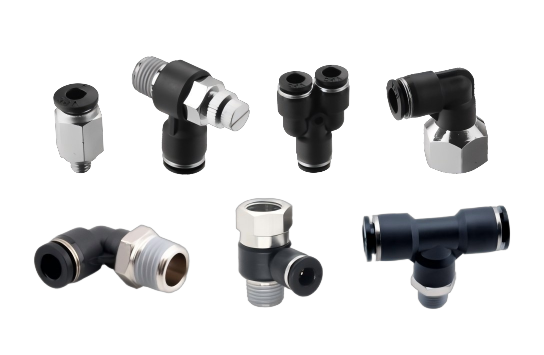

Plastikpneumatische Anpassung

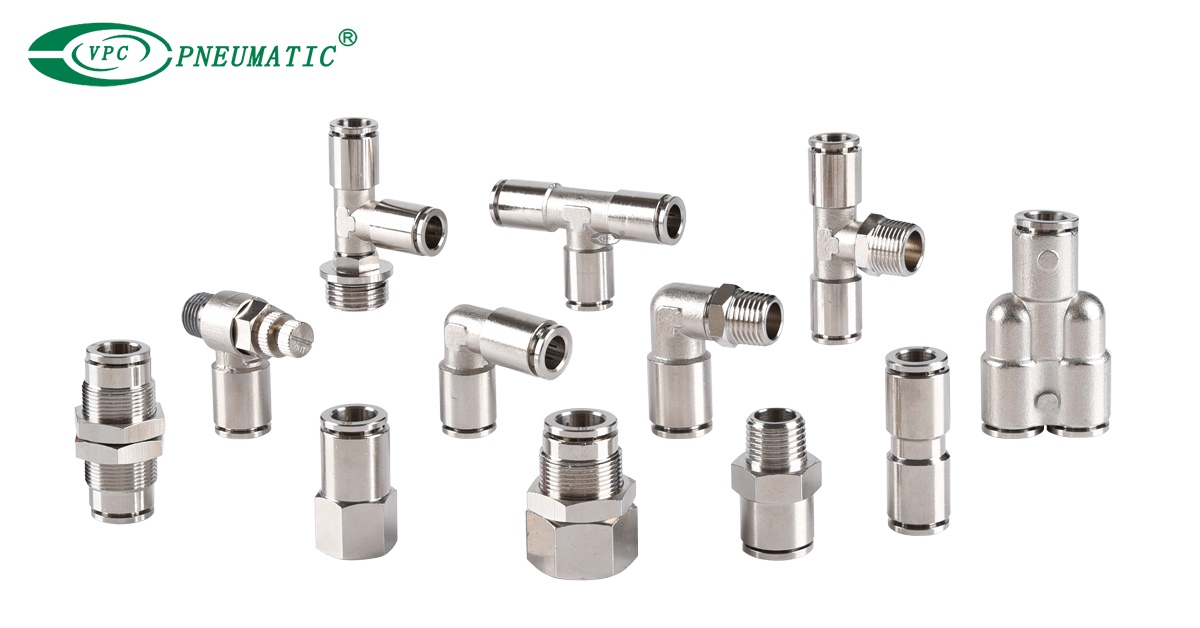

③ Arten von pneumatischen Anschlüssen

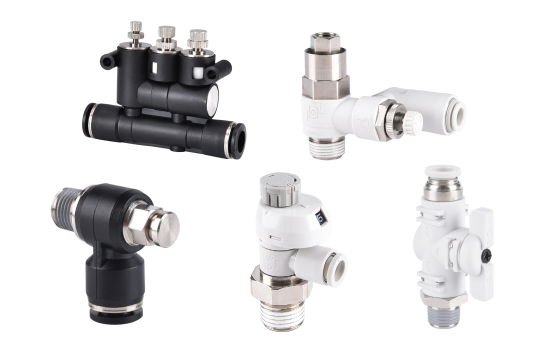

Unser Unternehmen verfügt über verschiedene Arten von pneumatischen Anschlüssen und stellt Auswahlkataloge an , darunter: männlicher Gewinde geradeanschlusses, weibliche Fadenanpassung, Schüttbücheranpassung, Ellbogenanpassung, T -Shirt -Anpassung, y -Art Reduzierung, Banjo -Anpassung, Kreuzanpassung, Stoppanpassung usw.
④ Installationsumgebung
Bei Verwendung in der Lebensmittel-, medizinischen oder Testindustrie müssen möglicherweise bestimmte Spezifikationen (z. B. ölfreie, saubere, messinggängige Nahrungsmittelqualität usw.) erfüllt werden. Bedenken Sie auch: ob es sein muss korrosionsresistent , ob es im Freien ausgesetzt ist , ob es häufig zerlegt wird , usw.
Wenn Sie Fragen zu Hochdruck -Messingbeschlägen haben, wenden Sie sich bitte an VPC Pneumatic . Wir helfen Ihnen bei der Auswahl der besten Thread -Komponenten.
